Installation Guide

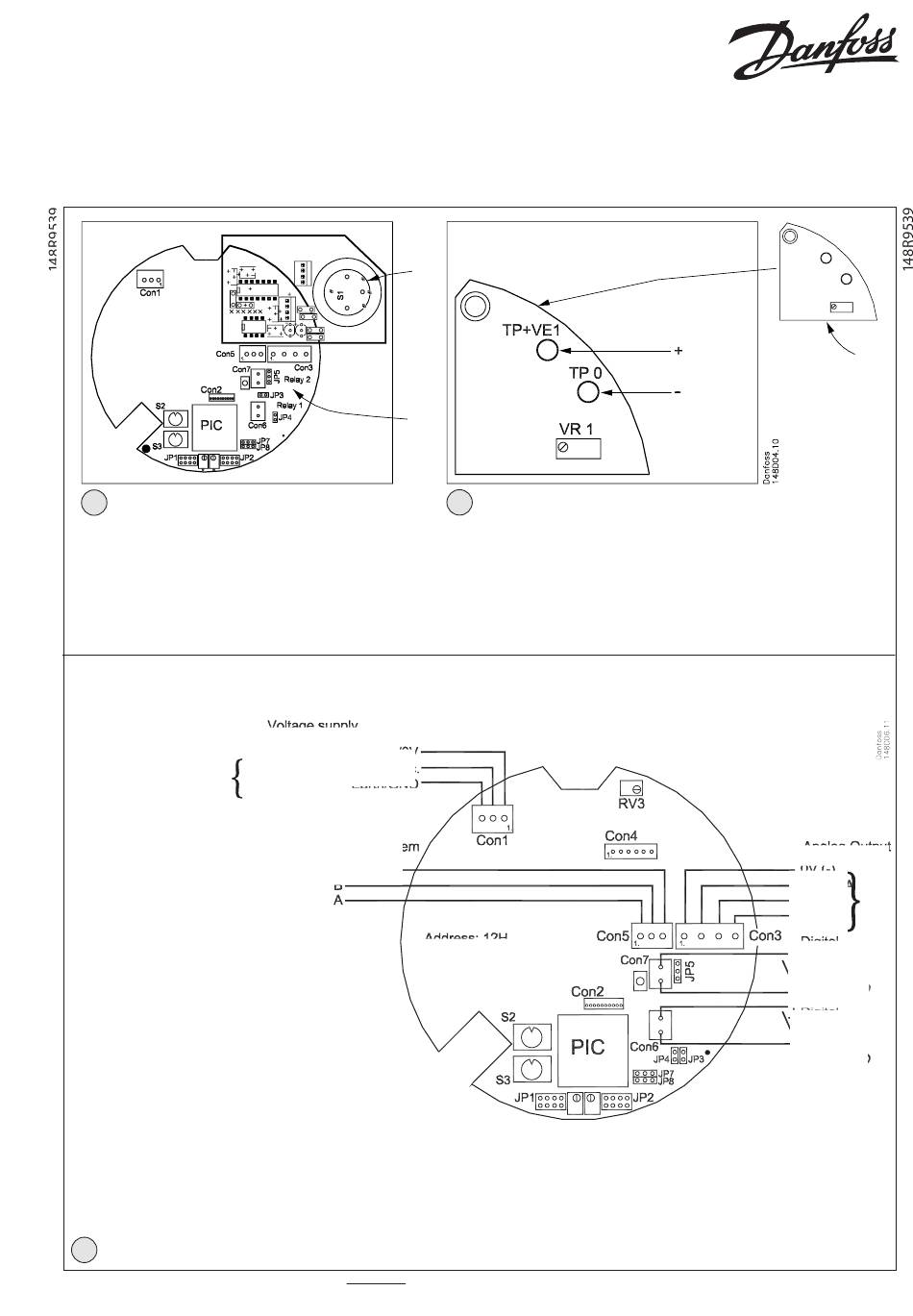

GD tester for mother PCB
1
1
Detektorprintkort / Sensor PCB / Sensorkarte Carte de détection
2
Hovedprintkort / Mother PCB / Hauptplatine / Carte mère
3
GD tester, Bestillingsnummer 148H5230 / GD tester, code number 148H5230 / GD-Tester, Bestellnr. 148H5230 /
Testeur du GD, numero de code, 148H5230
Elektrisk tilslutning af alle modeller / Electrical connection for all models / Elektrischer Anschluss für alle Modelle /
Raccordements électriques pout tous modèles
1
Danfoss m2
1 Spændingsforsyning /
Voltage supply /
Spannungsversorgung /
Tension d'alimentation
2 Analog udgang /
Analog output /
Analogausgang /
Sortie Analogique
3 Digital udgang - Højt niveau alarm NO /
Digital output - High level alarm NO /
Digital Ausgang - Hochpegel Alarm NO /
Sortie numérique - Niveau haut alarme NO
4 Digital udgang - Lavt niveau alarm NO /
Digital output - Low level alarm NO /
Digital Ausgang - Niedrigpegel Alarm NO /
Sortie numérique - Niveau bas alarme NO
3
© Danfoss A/S (MWA), 2015-02
1
2
–/0V
+12-30V d.c./12-24 V a.c.
Jord/Stelforb. - Earth/GRD -
Masse/Erde - Terre
Skærm/Stelforb. -
Screen/GRD -
Schirm/Erde -
{
Écran/Terre
RI7HB252 → DKRCI.PI.S00.E1.52 / 520H0227
2
Adresse /
Address: 12H
S3=1; S2=2
0-10 V d.c.
0V
4-20 mA
0-10V
0-5V
{
3
{
4
3
2
