Montageanleitung für das Modell EXTRA 300 SHP Indoor, Best.-Nr. 9520

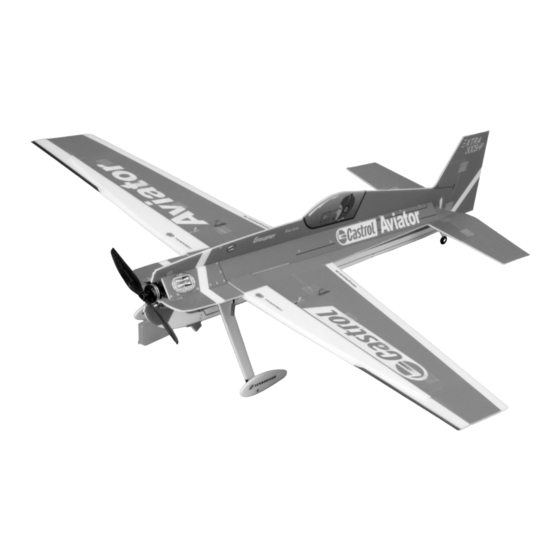

Beschreibung des Modells
Indoor – Kunstflugmodell in Silhouettenbauweise als Nachbildung des Kunstflugzeuges Extra 300 SHP von Michael
Goulian. Das Original wird bei Kunstflugluftrennen geflogen und hat als Antrieb einen 350 PS staken Thunderbolt
Lycoming "Reno" IO-580
Das Modell eignet sich hervorragend für Indoor–Kunstflug. Durch die Tragflächenaufdickung entsteht ein torsions-
und biegesteifer Flügel ohne lästige Verstrebungen. Die geometrische Anordnung der Aufdickung und des CFK-
Stabes im Flügel verleiht dem Flugzeug das Flugverhalten eines Großmodells. Durch das niedrige Abfluggewicht
mit Serienkomponenten sind Flugmanöver auf engstem Raum möglich.
Einfacher Aufbau durch genaue Laserfertigung und CFK–Stäbe für Verstärkungen und Fahrwerk, Räder, Kleinteile
und Zubehör für Ruderanlenkungen mit Seilen und Motoraufnahme zum Einstellen von Sturz und Zug. Depron®-
Komponenten sind fertig bedruckt
Technische Daten
Spannweite ca.
Länge ü.a. ca.
Flächeninhalt ca.
Flächenbelastung ca.
Fluggewicht je nach
Ausrüstung
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
900 mm
880 mm
24,59 dm²
7,7 g/dm²
190 g
1
ID# 0058873
01/2008
