Nibe HR 10 Installation Instructions

MAV SE/GB/DE 0520-2 511085
HR 10
Allmänt

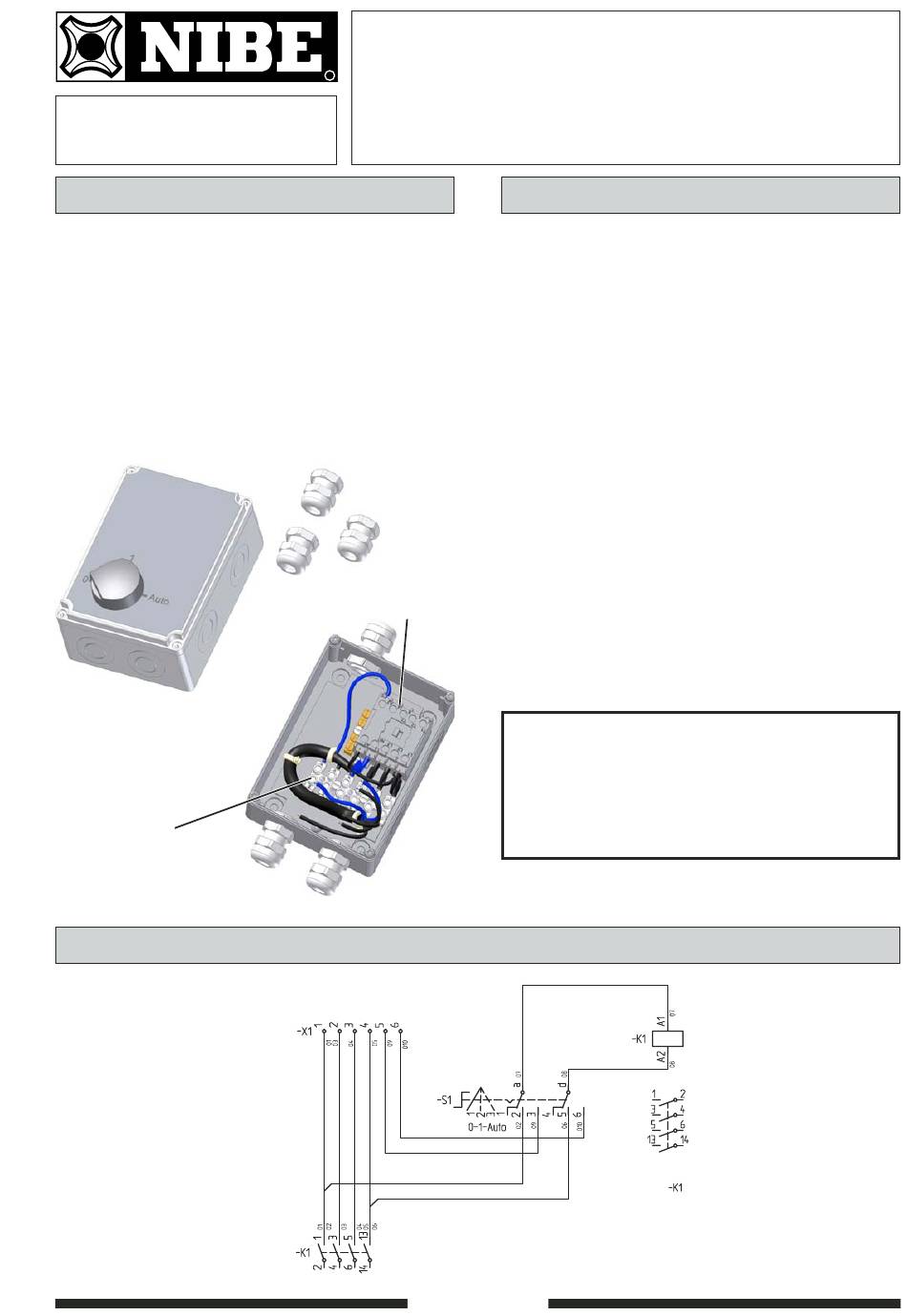

Hjälprelä HR 10 är en kopplingsbox innehållandes en
kontaktor och en vridströmställare. Den används för att
styra externa 1- till 3-fas laster så som oljebrännare,
elpatroner och pumpar.
HR 10 kan ställas i tre lägen via vridströmställaren:
I läge "0" så är lasten frånkopplad.
I läge "1" så är lasten tillkopplad.
I läge "Auto" så styrs lasten via extern styrsignal.
Hjälprelä HR 10 får styra upp till 16 A och 400 VAC vid
resistiv belastning.
-X1
R
Hjälprelä HR 10
-K1
Kretsschema
HR 10
MONTERINGSANVISNING
Inkoppling
Montera de medföljande förskruvningarna på lämpliga
positioner. Om ytterdiametern på kabeln ej är
10 – 13 mm, så ersätt de medföljande förskruvning-
arna med några som passar kabelns ytterdiameter.
Kraftmatningen anslutes på plint -X1 enligt följande:
Vid 3-fas last: -X1:1 till L1, -X1:2 till L2, -X1:3 till L3
och -X1:4 till N.
Vid 1-fas last: -X1:1 till L1 och -X1:4 till N. (Spänning
mellan -X1:1 och -X1:4 skall vara
230 VAC.)
Lasten anslutes på kontaktorn -K1 enligt följande:
Vid 3-fas last: -K1:2 till L1, -K1:4 till L2, -K1:6 till L3
och -K1:14 till N.
Vid 1-fas last: -K1:2 till L1 och -K1:14 till N.
Extern styrsignal skall anslutas med 230 VAC till
plint -X1:5 (fas) och -X1:6 (N).
OBS!
Elinstallationen av detta tillbehör
skall utföras av behörig elinstallatör
enligt gällande bestämmelser.
