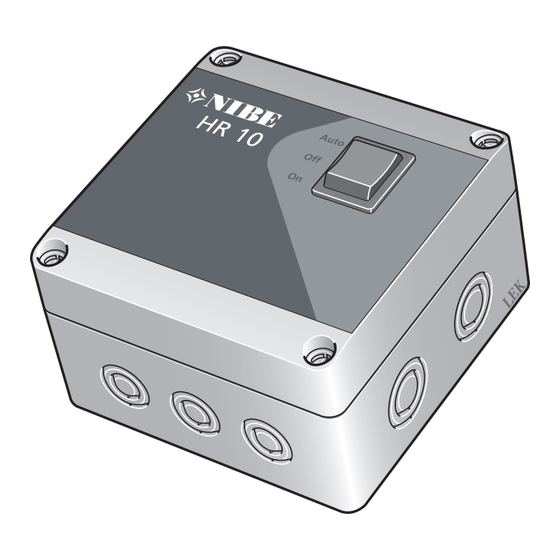

Nibe HR 10 Installer Manual
Auxiliary relay
Hide thumbs
Also See for HR 10:
- Installation instructions (4 pages) ,
- Installer manual (16 pages) ,
- Installation instructions (4 pages)
Subscribe to Our Youtube Channel
Related Manuals for Nibe HR 10
Summary of Contents for Nibe HR 10

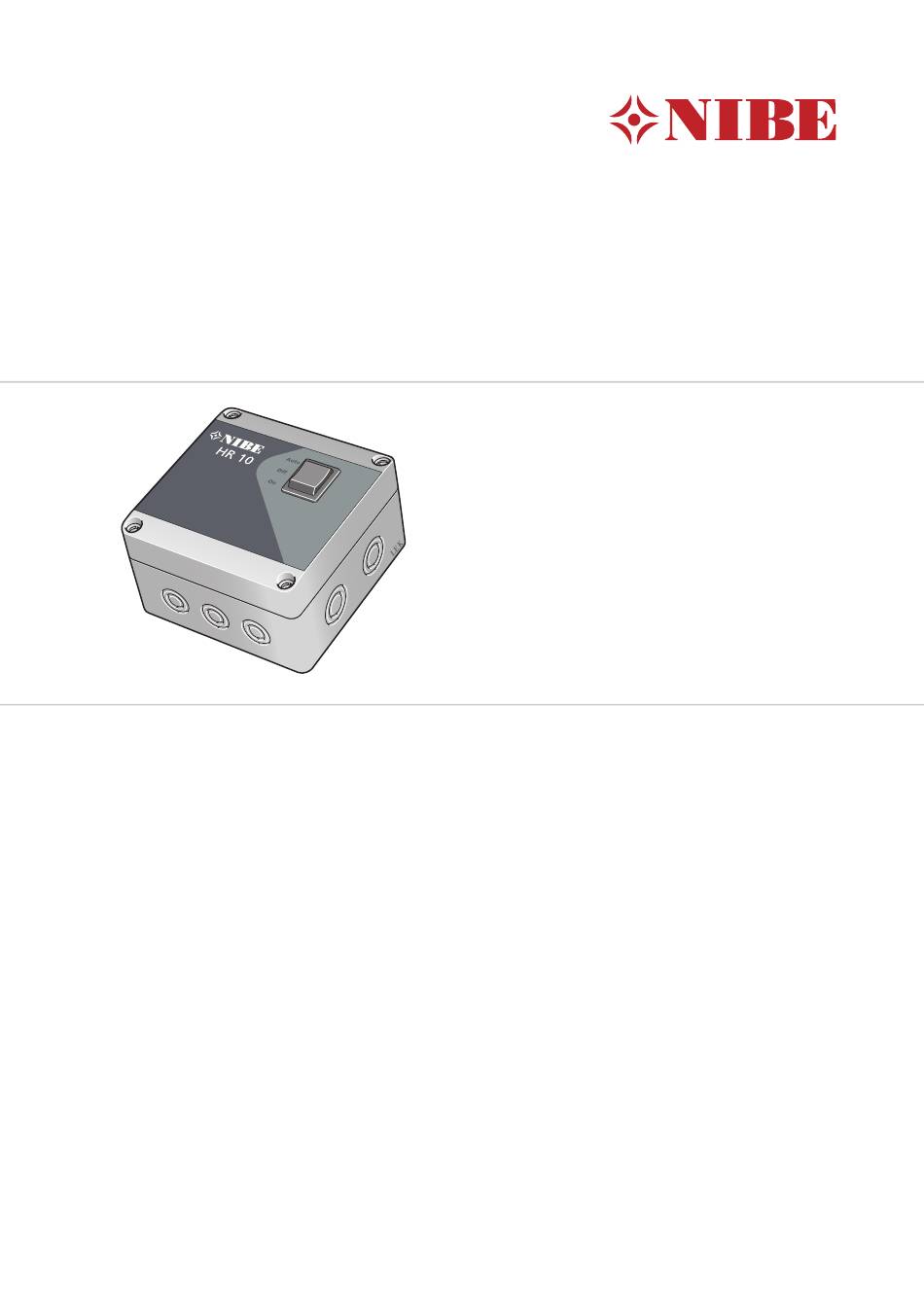

- Page 1 HR 10 Installatörshandbok Hjälprelä Installer manual Auxiliary relay Installateurhandbuch Hilfsrelais Asentajan käsikirja Apurele IHB 1650-4 231424...
- Page 3 -X1:1 (fas) och -X1:2 (N). I läge ”On” så är lasten tillkopplad. ■ Tekniska data I läge ”Auto” så styrs lasten via extern styrsignal. ■ Hjälprelä HR 10 får styra upp till 16 A och 400 VAC vid Bredd resistiv belastning. Höjd Djup Kretsschema...
- Page 4 In ”On” the load is connected. ■ Technical specifications In ”Auto” the load is controlled via external control ■ signal. Width Auxiliary relay HR 10 can control up to 16 A and 400 VAC at resistive load. Height Depth Circuit diagram Connection NOTE...
- Page 5 N mit -K1:14. Signal gesteuert. Bei 1-phasiger L1 mit -K1:2 und N mit -K1:14. Hilfsrelais HR 10 arbeitet bis zu 16 A und 400 V WS bei Last: Widerstandsbelastung. Ein externes Steuersignal ist mit 230 V WS mit An- schlussklemme -X1:1 (Phase) und -X1:2 (N) zu verbin- den.
- Page 6 3-vaihe: L1 liittimeen -K1:2, L2 liittimeen -K1:4, ohjaussignaalilla. L3 liittimeen -K1:6 ja N liittimeen -K1:14. Apurele HR 10 voi ohjata enintään 16 A ja 400 VAC resis- 1-vaihe: L1 liittimeen -K1:2 ja N liittimeen -K1:14. tiivisellä kuormituksella. Ulkoinen ohjaussignaali kytketään 230 VAC jännit- teeseen eli liittimiin -X1:1 (vaihe) ja -X1:2 (N).
- Page 8 WS name: -Gemensamt WS version: a299 WS release date: 2016-12-15 10:21 Publish date: 2016-12-15 10:34 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 231424...
