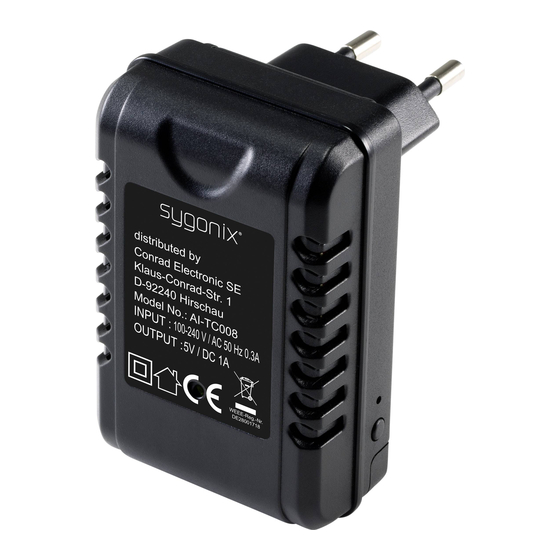

- Page 1 Bedienungsanleitung Netzteilkamera 1080P Seite Best.-Nr. 2143108 2 - 31 Operating Instructions Home security camera Page Item No. 2143108 32 - 55...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Seite Einführung ...............4 Symbol-Erklärung ............5 Bestimmungsgemäße Verwendung ......6 Lieferumfang ............7 Merkmale und Funktionen ........8 Sicherheitshinweise..........9 a) Allgemeine Hinweise .........9 b) Elektrische Sicherheit ........12 c) Angeschlossene Geräte ........14 d) Privatsphäre ............14 Bedienelemente ............15 Bedienung .............16 a) Aufladen eines Mobilgeräts ......16 b) Formatieren der microSD-Karte .....16 c) Einsetzen einer microSD-Karte .......17 d) Einstellen der Uhrzeit und des Datums ...18 e) Videoaufnahme ..........21... - Page 3 f) Wiedergabe aufgezeichneter Videos ....23 g) Ändern der Einstellungen ........24 Problembehandlung ..........27 10. Pflege und Reinigung ..........28 11. Entsorgung ............29 12. Technische Daten ..........30...
-
Page 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen sicheren Be- trieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Page 5: Symbol-Erklärung
2. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Stromschläge. Das Symbol mit dem Ausrufezeichen im Drei- eck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam. Das Pfeilsymbol weist auf besondere Informationen Empfehlungen... -
Page 6: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Ver- wendung Bei diesem Produkt handelt es sich um eine Überwa- chungskamera für den Heimgebrauch, die entweder für eine permanente Videoüberwachung sorgen kann oder ausschließlich bei Registrierung einer Bewegung mit der Aufnahme beginnt. Das Gerät verfügt darüber hinaus über ein integriertes Mikrofon zur Tonaufzeichnung und erlaubt die Aktivierung eines Zeitstempels, mit dem der Aufnahme Uhrzeit und Datum hinzugefügt werden. -
Page 7: Lieferumfang
Das Gerät ist ausschließlich für den Innengebrauch be- stimmt. Verwenden Sie es also nicht im Freien. Der Kon- takt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt wer- den. -
Page 8: Merkmale Und Funktionen
Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungs- anleitungen über Link www.conrad.com/downloads herun- ter oder scannen Sie den abgebil- deten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. 5. Merkmale und Funktionen • USB-Ladegerät • Videoaufzeichnung zur Heimüberwachung • Permanente Videoüberwachung oder Aufnahme nach Bewegungserkennung •... -
Page 9: Sicherheitshinweise
6. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbe- sondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsge- mäßen Gebrauch nicht beachten, über- nehmen wir keine Haftung für daraus resultierende Personen- oder Sachschä- den. - Page 10 • Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Stößen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln. • Setzen Sie das Produkt keiner mechani- schen Beanspruchung aus. • Verwenden Sie das Produkt niemals un- mittelbar nachdem es von einer kalten in eine warme Umgebung gebracht wurde. Das dabei entstehende Kondenswasser kann unter bestimmten Umständen zu ir- reparablen Schäden am Produkt führen.
- Page 11 • Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeab- sichtigter Verwendung. Der sichere Be- trieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funkti- oniert, - über einen längeren Zeitraum unter ungünstigen...
-
Page 12: B) Elektrische Sicherheit
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer zugelassen Fachwerkstatt ausführen. • Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht be- antwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal. b) Elektrische Sicherheit •... - Page 13 • Trennen Sie das Produkt aus Sicherheits- gründen während eines Gewitters stets von der Netzsteckdose. • Sollte das Produkt sichtbare Beschädi- gungen aufweisen, sehen Sie von der weiteren Verwendung unbedingt ab. Bei Nichtbefolgung besteht Lebensge- fahr durch einen elektrischen Schlag! Unterbrechen Sie in einem solchen Fall immer zuerst die Spannungsversorgung zur Netzsteckdose, an der das Produkt...
-
Page 14: C) Angeschlossene Geräte
c) Angeschlossene Geräte • Beachten Sie auch die Sicherheits- hinweise und Bedienungsanleitungen anderer Geräte, die mit dem Produkt verbunden sind. • Geräte, die einen Ladestrom von mehr als 1000 mA benötigen, dürfen nicht daran an- geschlossen werden. d) Privatsphäre • Es liegt in der Verantwortung des Be- nutzers, sich aller geltenden Gesetze und Vorschriften bewusst zu sein, die die Verwendung von Kameras verbieten... -
Page 15: Bedienelemente
7. Bedienelemente Kameralinse USB-Ladeanschluss (max. 1000 mA) LED-Anzeige Multifunktionstaste Abdeckung des microSD-Kartensteckplatzes MicroSD-Kartensteckplatz Schalter zur Auswahl des Aufnahmemodus „C“: Permanente Überwachung „M“: Aufnahme bei Bewegungserkennung Druckfläche zur Trennung des Netzsteckers... -
Page 16: Bedienung
8. Bedienung a) Aufladen eines Mobilgeräts • Nehmen Sie ein USB-Kabel (nicht im Lieferumfang enthalten) zur Hand und schließen Sie das eine Ende an denUSB-Ladeanschluss Ihres Mobilgeräts und das andere Ende an den USB-Ladeanschluss (2) der Überwachungskamera an. • Stecken Sie anschließend den Netzstecker der Über- wachungskamera in die Netzsteckdose. -
Page 17: C) Einsetzen Einer Microsd-Karte
• Formatieren Sie nun die Karte unter Verwendung des FAT32-Dateisystems. Informationen Durchführung dieses Verfahrens finden Sie in der Bedienungsanleitung Ihres Computers. c) Einsetzen einer microSD-Karte Die Kamera unterstützt ausschließlich microSD- Karten der Klasse 10 mit einer Speicherkapazität von bis zu 64 GB. Stellen Sie zunächst einmal sicher, dass das Gerät ausgeschaltet und von der Stromver- sorgung getrennt ist. -
Page 18: D) Einstellen Der Uhrzeit Und Des Datums
• Entfernen Sie zunächst die sich auf der der Rück- seite der Überwachungskamera befindliche Abde- ckung desmicroSD-Kartensteckplatzes (5), um den microSD-Kartensteckplatz (6) freizulegen. • Setzen Sie dann vorsichtig eine microSD-Karte in den microSD-Kartensteckplatz ein und drücken Sie diese hinein, bis sie ein Klicken hören. Achten Sie darauf, dass Sie die Karte richtig herum einsetzen. - Page 19 LED-Betriebsanzeige (3) erlischt, ziehen Sie den Netzstecker und schließen Sie die Überwachungska- mera anschließend wieder an. Auf der microSD-Karte wird jetzt eine Textdatei mit dem Namen „TIME“ erstellt. • Entfernen Sie die microSD-Karte wieder aus der Überwachungskamera. Stecken Sie dann die microSD-Karte in das beiliegende Kartenlesegerät und schließen Sie das Gerät an einen freien USB- Anschluss Ihres Computers an.
- Page 20 Informationen Ändern zahlreicher weiterer Einstellungen finden Sie im Abschnitt „Ändern der Einstellungen“. • Sind Sie mit Datums- und Uhrzeiteinstellung zufrie- den, speichern Sie die Textdatei auf der microSD- Karte. • Stecken Sie die microSD-Karte nun wieder in den Kartensteckplatz der Überwachungskamera und schließen Sie die Kamera an die Netzsteckdose. - Die Überwachungskamera schaltet sich dar- aufhin automatisch ein und die Änderung der Datums- und Uhrzeiteinstellungen ist erfolgreich...
-
Page 21: E) Videoaufnahme
e) Videoaufnahme Sie haben die Wahl zwischen zwei verschiedenen Auf- nahmemodi: permanente Überwachung und Aufnahme bei Bewegungserkennung. Permanente Überwachung • Bringen Sie den Schalter zur Auswahl des Aufnahme- modus (7) in die „C“-Position. • Stecken Sie dann den Netzstecker der Überwa- chungskamera in die Netzsteckdose. - Page 22 Aufnahme bei Bewegungserkennung • Bringen Sie den Schalter zur Auswahl des Aufnahme- modus (7) in die „M“-Position. • Stecken Sie dann den Netzstecker der Überwa- chungskamera in die Netzsteckdose. Die Überwa- chungskamera schaltet sich daraufhin automatisch ein. Die LED-Betriebsanzeige (3) blinkt gleichzeitig dreimal blau und rot auf und erlischt anschließend.
-
Page 23: F) Wiedergabe Aufgezeichneter Videos
f) Wiedergabe aufgezeichneter Videos Sämtliche Videoaufnahmen lassen sich problemlos auf Ihrem Computer abspielen. • Entfernen Sie die microSD-Karte wieder aus der Überwachungskamera. • Stecken Sie dann die microSD-Karte in das beilie- gende Kartenlesegerät und schließen Sie das Gerät an einen freien USB-Anschluss Ihres Computers an. •... -
Page 24: G) Ändern Der Einstellungen
g) Ändern der Einstellungen Über die auf der microSD-Karte gespeicherte Textdatei können Sie Änderungen an zahlreichen Einstellungen vornehmen. • Rufen Sie hierzu auf Ihrem Computer den Datei- Browser der microSD-Karte auf und suchen Sie nach der Textdatei mit dem Namen „TIME“. Informationen zum Erstellen einer solchen Textdatei finden Sie im Abschnitt „Einstellen der Uhrzeit und des Datums“. •... - Page 25 RESOLUTION =0 0=1080p, 1=720p, 2=480p AUDIO_RECORD =1 0=Aus, 1=Ein LOOP_RECORD =1 0=Aus, 1=Ein 0=1 Min., 1=3 Min., 2=5 Min., RECORD_TIME 3=10 Min 0=höchste 1=hohe, 2=mittle- MOTION_LEVEL re, 3=niedrige, 4=niedrigste 0=1 Min., 1=3 Min., 2=5 Min., MOTION_TIME 3=10 Min DATE_STAMP =1 0=Aus, 1=Ein Y=Änderung =N01/03/2019 TIME_SET...
- Page 26 Erklärung der Einstellungsoptionen • RESOLUTION: Wählen Sie eine Videoauflösung für die Aufnahme aus: 0=1080p, 1=720p, 2=480p. • AUDIO_RECORD: Aktivieren oder deaktivieren Sie die Tonaufzeichnung während der Videoaufnahme. • LOOP_RECORD: Aktivieren oder deaktivieren Sie die Loop-Aufnahme (die gespeicherten Aufzeichnun- gen werden überschrieben, wenn die Speicherkarte voll ist). •...
-
Page 27: Problembehandlung
9. Problembehandlung Problem Ursache und Abhilfe Die LED- Es befindet sich keine Betriebsanzeige (3) microSD-Karte im Gerät. blinkt 10 Mal blau Die sich im Gerät befindliche auf und erlischt microSD-Karte verfügt über eine anschließend. zu geringe Schreibgeschwin- digkeit. Die Karte muss über Geschwindigkeitsklasse 10 und das HC-Merkmal (HC = High Capacity) verfügen. -
Page 28: Pflege Und Reinigung
Die aufgezeich- Wenn Sie die Videoaufnahmen neten Videos abspielen möchten, kopieren Sie lassen sich nach diese zuvor auf Ihren Computer. Anschluss des Kartenlesegeräts nur langsam abspielen. 10. Pflege und Reinigung Verwenden Sie keine aggressiven Reini- gungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Ge- häuse und zu Fehlfunktionen führen können. -
Page 29: Entsorgung
11. Entsorgung Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß geltenden gesetzlichen Bestimmungen. -
Page 30: Technische Daten
12. Technische Daten Eingangsspannung/-strom ... 1 00 – 240 V/AC, max. 0,3 A Ausgangsspannung/-strom ..5 V/DC, 1 A über USB-A Sensor ......... 2,0 MP CMOS Videoauflösung ......1920 x 1080 Pixel Benötigter Speicher für Videoaufnahme ...... B ei 1920 x 1080 Pixel: 1 Minute/etwa 111 MB 9 Minuten/etwa 1 GB Bildrate ........ - Page 31 Aufnahmewinkel ......90° horizontal und vertikal, 15° nach oben versetzt SD-Kartenformat ......FAT32 Speichermedium ......MicroSD, 8 – 64 GB (Klasse 10) Betriebs-/Lagerbedingungen ..0 bis +40 °C <90 % rF (nicht ndensierend) Abmessungen (B x H x T) ... 4 8 x 66 x 75 mm Gewicht ........70 g...
- Page 32 Table of Contents Page Introduction ............34 2. Explanation of Symbols .........35 Intended Use ............35 Delivery Content ............37 Features and Functions ........37 Safety Instructions ..........38 a) General Information ........38 b) Electrical Safety ..........40 c) Connected Devices .........41 d) Privacy ............41 Operating Elements ..........42 Operation ..............43 a) Charge Mobile Device ........43 b) Format the MicroSD Card ......43...
- Page 33 f) View Recorded Video ........49 g) Change Settings ..........49 Troubleshooting .............52 10. Care and Cleaning ..........53 11. Disposal ..............53 12. Technical Data ............54...
-
Page 34: Introduction
1. Introduction Dear customer, Thank you for purchasing this product. This product complies with the statutory national and Eu- ropean requirements. To maintain this status and to ensure safe operation, you as the user must observe these operating instructions! These operating instructions are part of this product. -
Page 35: Explanation Of Symbols
2. Explanation of Symbols The symbol with the lightning in the triangle is used if there is a risk to your health, e.g. due to an electric shock. The symbol with the exclamation mark in the triangle is used to indicate important informa- tion in these operating instructions. Always read this information carefully. - Page 36 The product connects directly to a power outlet and can be used to charge a mobile device through USB type A connection. Do not charge any devices that require more than 1000 mA of current. It is intended for indoor use only. Do not use it outdoors. Contact with moisture, e.g.
-
Page 37: Delivery Content
4. Delivery Content • Home security camera • MicroSD card reader • Operating instructions Up-to-Date Operating Instructions Download the latest operating instructions at www.conrad.com/downloads or scan the QR code shown. Follow the instructions on the website. 5. Features and Functions • USB charger • Video recording for home surveillance •... -
Page 38: Safety Instructions
6. Safety Instructions Read the operating instructions carefully and especially observe the safety infor- mation. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property. - Page 39 • Never use the product immediately after it has been taken from a cold room to a warm one. The condensation that forms might damage the product under certain circumstances. Furthermore, this could cause a lethal electric shock! Allow the product to reach room temperature before connecting it to the power supply and putting it to use.
-
Page 40: B) Electrical Safety
• Consult an expert when in doubt about the operation, safety or connection of the device. • Maintenance, modifications and repairs must only be completed by a technician or an authorised repair centre. • If you have questions which remain unanswered by these operating instruc- tions, contact our technical support ser- vice or other technical personnel. -
Page 41: C) Connected Devices
• If the product is damaged, do not use it; there is danger to life from electric shock! First, switch off the mains voltage to the mains socket to which the product is con- nected (switch off at the corresponding circuit breaker or remove the safety fuse, then switch off at the corresponding RCD protective switch, so that all poles of the... -
Page 42: Operating Elements
7. Operating Elements Camera lens USB charging port (max. 1000 mA) LED indicator Multifunction button MicroSD card slot cover MicroSD card slot Recording mode switch “C” continuous “M” motion detection Press to remove power plug... -
Page 43: Operation
8. Operation a) Charge Mobile Device • Using a USB cable (not included), connect the USB charging port on your mobile device to the USB char- ging port (2) on the security camera. • Insert the power plug of the security camera into the mains socket. -
Page 44: C) Insert A Microsd Card
c) Insert a MicroSD card The camera only supports MicroSD cards Class 10 up to 64 GB capacity. Make sure the device has been turned off and disconnected from the power supply. Inserting or removing a card during operation may da- mage the card and device. -
Page 45: D) Set Time And Date
d) Set Time and Date • Insert a microSD card to the security camera. See section “Insert a microSD card”. • Plug the security camera into a mains socket. • Wait for five seconds until the LED indicator (3) turns off, then unplug and plug back the security camera. A text file named “TIME” is now created on the microSD card. - Page 46 Take the following for example: “Time_set=Y01/03/2019 12:30:00”. To implement change of the date/time setting, make sure “N” is manually changed to “Y” in the setting line. “Y” stands for change of date/time setting, “N” for no change of date/time setting. To change more video settings, see section “Change settings”.
-
Page 47: E) Record Video
e) Record Video You can set two recording modes: continuous recording and motion detection recording. Continuous recording Adjust the recording mode switch (7) to the “C” po- • sition. • Plug the security camera into the mains socket. The security camera switches on; the LED indicator (3) flashes blue quickly three times, then two times at a slower rate and turns off. - Page 48 Motion detection recording Adjust the recording mode switch (7) to the “M” po- • sition. • Plug the security camera into the mains socket. The security camera switches on; the LED indicator (3) flashes red and blue simultaneously three times, then turns off.
-
Page 49: F) View Recorded Video
f) View Recorded Video You can play the recorded video through a computer. • Remove the microSD card from the security camera. • Using the supplied card reader, connect the microSD card to a computer. • The card will show up as a removable drive. • Open the drive to access the files, then select a video for playback. - Page 50 0=1080P, 1=720P; RESOLUTION 2=480P AUDIO_RECORD 0=Off, 1=On LOOP_RECORD 0=Off, 1=On 0=1min, 1=3min, RECORD_TIME 2=5min, 3=10min 0=highest, 1=high, MOTION_LEVEL 2=middle, 3=low, 4=lowest 0=1min, 1=3min, MOTION_TIME 2=5min, 3=10min DATE_STAMP 0=Off, 1=On Y=change =N01/03/2019 TIME_SET N=No 12:00:00 change • After the settings are made, save the text file on the microSD card. Then insert the microSD card to the security camera, and plug the security camera into the mains socket.
- Page 51 Explanation of the settings • RESOLUTION: Select a video resolution for recorded video: 1080P, 720P and 480P. • AUDIO_RECORD: Enable or disable audio recording when video is recorded. • LOOP_RECORD: Activate or deactivate loop recor- ding. • RECORD_TIME: Select a time length for each recor- ded file in continuous recording mode. • MOTION_LEVEL: Select a sensitivity level of detec- ting motion in motion triggered recording mode. • MOTION_TIME: Select a time length for video recor- ding after recording is triggered by motion.
-
Page 52: Troubleshooting
9. Troubleshooting Problem Solution The LED indicator (3) No microSD card is inserted. flashes blue 10 times Low microSD card speed. then turns off. The card should be Class 10 and have HC support. Check that the microSD card is correctly formatted. Cannot determine Press the multifunction but- whether the security ton (4). -
Page 53: Care And Cleaning
10. Care and Cleaning Do not use any aggressive cleaning agents, rubbing alcohol or other chemical solutions as they can cause damage to the housing and malfunctioning. • Disconnect the product from the power supply before each cleaning. • Clean the product with a dry, fibre-free cloth. 11. -
Page 54: Technical Data
12. Technical Data Input voltage / current .... 1 00 – 240 V/AC, max. 0.3 A Output voltage / current ....5 V/DC, 1 A via USB type A Sensor ......... 2.0 MP CMOS Video resolution ......1920 x 1080 pixels Video recording storage .... F or 1920 x 1080 pixels: 1 minute/ approx.111 MB 9 minutes/approx.1 GB... - Page 55 Viewing angle ......90° horizontally and vertically, 15° upward offset SD card format ......FAT32 Memory type ........ MicroSD, 8 to 64 GB (Class 10) Operating/Storage conditions ..0 to +40 °C <90 % RH (non- condensing) Dimensions (W x H x D) ....48 x 66 x 75 mm Weight ......... 70 g...
- Page 56 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich der Übersetzung sind vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, ist verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
