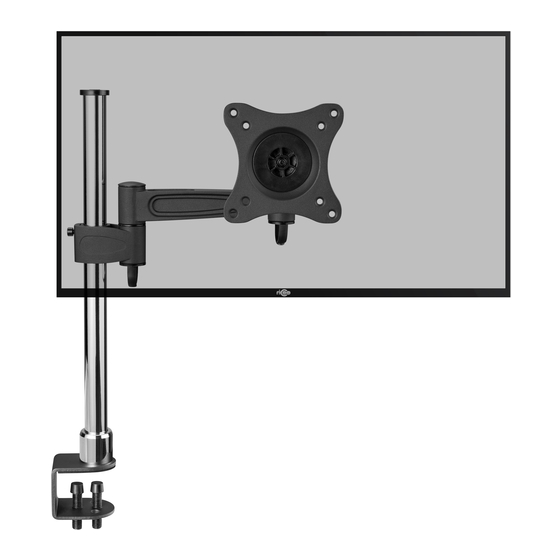

ricoo TS2211 Installation Manual

Full-motion

Hide thumbs

page of 14

/ 14
Bookmarks

Available languages

Quick Links

Download this manual

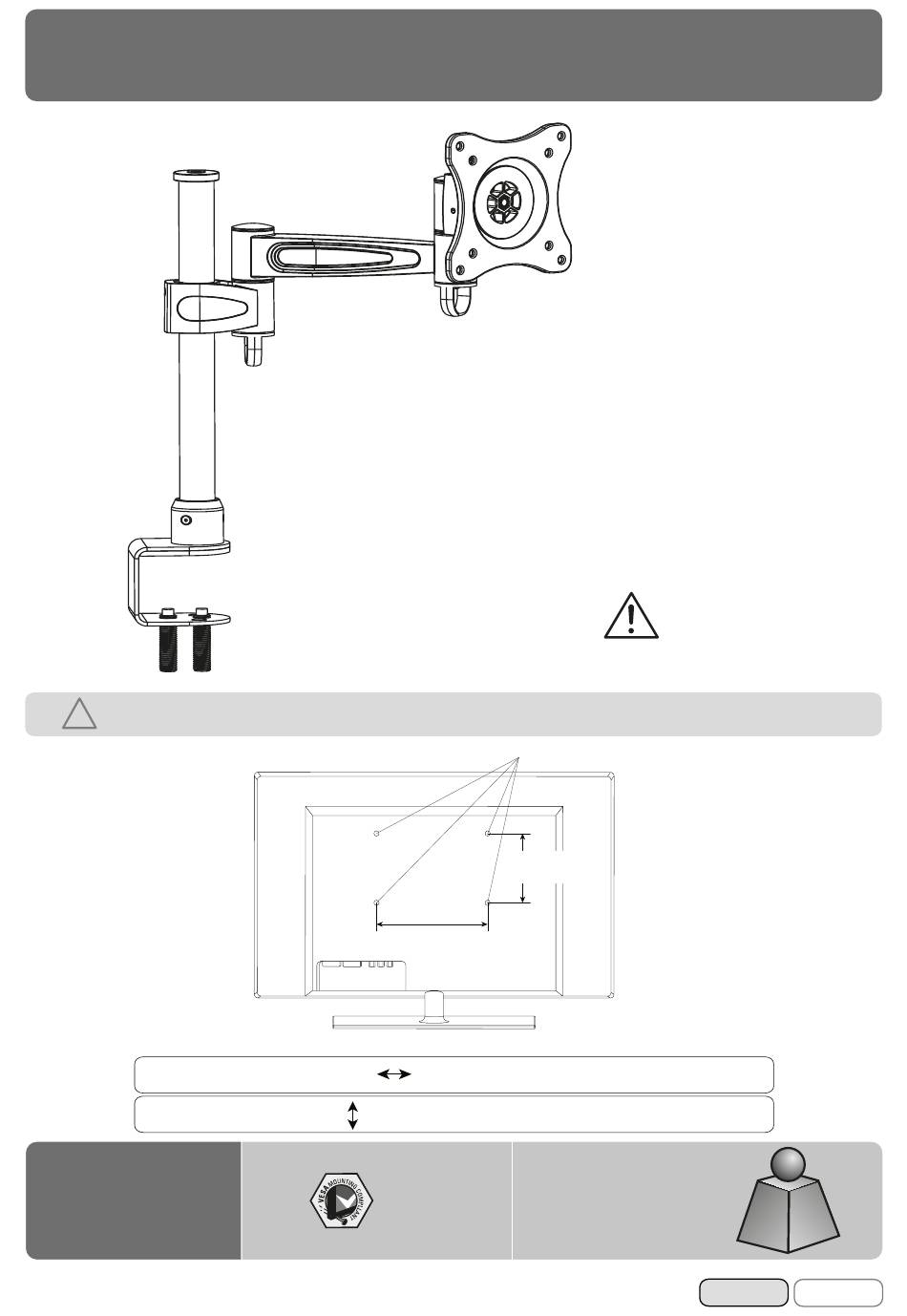

Schwenkbare Tischhalterung

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA -Befestigungslöchern

an Ihrem Bildschirm!

Diese Wandhalterung unterstützt folgende Lochabstände:

Horizontal / Wageerecht

Vertikal / Senkrecht

TS2211

VESA Befestigungslöcher

Vertikal /

Senkrecht

Horizontal / Waagerecht

75x75

100x100

MONTAGEANLEITUNG

ACHTUNG: NIEMALS DAS MAXIMAL

ZULÄSSIGE BELASTUNGSGEWICHT

ÜBERSCHREITEN. MISSACHTUNG

KANN ZU SACHSCHÄDEN ODER

SCHWEREN VERLETZUNGEN FÜHREN!

Bildschirm Rückseite

75mm, 100mm

15kg

(33lbs)

MAX

Deutsch

v.17.01

English

Need help?

Do you have a question about the TS2211 and is the answer not in the manual?

Questions and answers

Summary of Contents for ricoo TS2211

Page 1 Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA -Befestigungslöchern an Ihrem Bildschirm! VESA Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: 75mm, 100mm Horizontal / Wageerecht Vertikal / Senkrecht 75mm, 100mm 15kg TS2211 75x75 (33lbs) 100x100 Deutsch English...
Page 2 ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
Page 3 Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. B (x1) 5mm Inbusschlüssel (x1) 6mm Inbusschlüssel (x1) A (x1) Paket M M4x14 (x4) M5x14 (x4)
Page 4 Glasplatte Dieses Produkt darf nicht an Tischen mit Tischplatten aus Glas oder sonstigen Glasplatten / Glasoberﬂächen installiert werden! Schritt 1 festziehen Schritt 2 Lösen Sie die Schraube um Halterung in eine gewünschte Position einzustellen und ziehen Sie die Schraube fest an. Deutsch English...
Page 5 Schritt 3 Oberseite des TVs M-A/M-B - Montieren Sie die Frontplatte am Monitor. - Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen! Schritt 4 Heben Sie den Monitor inkl. montierter Frontplatte an und hängen diese in das Grundgerüst der Halterung ein. Fixieren Sie die Frontplatten mit Schrauben.
Page 6 Schritt 5 (optional) Sie können die Halterung wie abgebildet mit einem Vorhängeschloss gegen Diebstahle sichern. (Vorhängeschloss ist im Lieferumfang nicht enthalten) Schritt 6 Führen Sie die Kabel durch die Führungsbügel. Deutsch English...
Page 7 Fertig Die Tischhalterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden. Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind. • Bei Fragen kontaktieren Sie Ihren Händler. Deutsch English...
Page 8 Please check BEFORE installation distance between VESA mounting holes on your display! VESA Mounting holes Vertical / Perpendicularly Horizontally Display back This wall mount supports the following distance between holes: 75mm, 100mm Horizontally 75mm, 100mm Vertical / Perpendicularly 15kg TS2211 75x75 (33lbs) 100x100 English Deutsch...
Page 9 NOTE: Read the entire instruction manual before you start installation and assembly. WARNING • Do not begin the installation until you have read and understood all the instructions and warnings contained in this installation sheet. If you have any questions regarding any of the instructions or warnings, please contact your local distributor.
Page 10: Component Checklist
Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. B (x1) 5mm Allen key (x1) 6mm Allen key (x1) A (x1) Package M M4x14 (x4)
Page 11 Glass plate This product should not be installed at tables with table tops made of glass or other glass plates / glass surfaces! Step 1 tighten Step 2 Loosen the screw to adjust adapter bracket assembly to a desired position then tighten it. English Deutsch...
Page 12 Step 3 Top of the TV M-A/M-B Screw the VESA plate onto the display. Tighten all screws but do not over tighten. Step 4 - Slowly ﬁt the VESA plate into plate rail. - Tighten both set screw to secure it. English Deutsch...
Page 13 Step 5 (optional) Use the padlock to prevent TV from being stolen. (Padlock is not included) Step 6 Use the cable clips for routing cables. English Deutsch...
Page 14 Done Adjust to desired position or tilt. Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). • Please contact your distributor if you have any questions. English Deutsch...
