ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
VESA-Befestigungslöcher
VESA-Mounting holes
Waagerecht / Horizontal
Bildschirm Rückseite
Display back

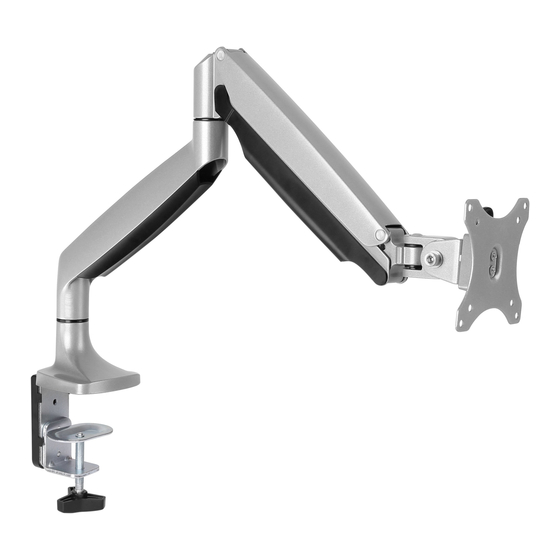

TS9711
Tischhalterung für Bildschirm
Tischhalterung für Bildschirm
Desk stand for display
Desk stand for display
CAUTION: DO NOT EXCEED
RATED LISTED WEIGHT. SERIOUS
INJURY OR PROPERTY DAMAGE
MAY OCCUR!
Senkrecht /
Vertical
Waagerecht / Horizontal
Senkrecht / Vertical
75x75
100x100
Bitte überprüfen Sie VOR der Montage den VESA Lochabstand
zwischen den Befestigungslöchern an Ihrem Bildschirm!
Please check the distance between the VESA mounting
holes on your display BEFORE installation !
Diese Wandhalterung unterstützt folgende Lochabstände:
This wall mount supports the following distance between holes:
1
MONTAGEANLEITUNG
ASSEMBLY MANUAL
75mm, 100mm
75mm, 100mm
MIN
MIN
MAX
MAX
1kg
1kg
~ ~
9kg
9kg
2.2lbs
2.2lbs
19.8lbs
19.8lbs
v.17.12
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for ricoo TS9711
Summary of Contents for ricoo TS9711
- Page 1 Senkrecht / Vertical Diese Wandhalterung unterstützt folgende Lochabstände: This wall mount supports the following distance between holes: Waagerecht / Horizontal Waagerecht / Horizontal 75mm, 100mm Senkrecht / Vertical 75mm, 100mm Bildschirm Rückseite Display back TS9711 75x75 100x100 2.2lbs 2.2lbs 19.8lbs 19.8lbs...
- Page 2 (Germany) Lieber Kunde, liebe Kundin, wir freuen uns, dass Sie sich für ein Produkt der Marke "RICOO" entschieden haben Manchmal, trotz aller Bemühungen unsererseits Ihnen ein qualitativ hochwertiges Produkt zu liefern, kann es vorkommen, dass einmal ein Zubehörteil fehlt oder ein Teil während des Transports beschädigt wird .
- Page 3 Lieferumfang / Component checklist M4x12 M5x12...
- Page 4 ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. Bitte beachten: Bilder in dieser Montageanleitung stellen nur technische Darstellung des Produktes dar. Tatsächliches Produktdesign kann minimal abweichen. Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben.
- Page 5 Montage an der Tischkante / For edge installation...
- Page 6 Montage im Tischloch / For hole installation...
- Page 8 ACHTUNG: Gewichtsausgleicheinstellung nur nach WARNING: Perform the tension-balance adjustment only der Bildschirmmontage durchführen! after the screen assembly! In diesem Arbeitsschritt darf ausschließlich nur mit This operation must be carried out only with the Allen dem Sechskantschlüssel gearbeitet werden! key! Please keep the arm level during tension adjustment. Use a proper Allen Bitte halten Sie das Gelenk während Sie die key to slightly loosen or tighten the adjustment screw according to the Gewichtsausgleicheinstellung durchführen.
- Page 10 180° 180° 90° 90° 180° 180° 90° 90° 360° 360° 270° 270° Fertig Done...
-
Page 11: Notizen / Notes
Notizen / Notes...
