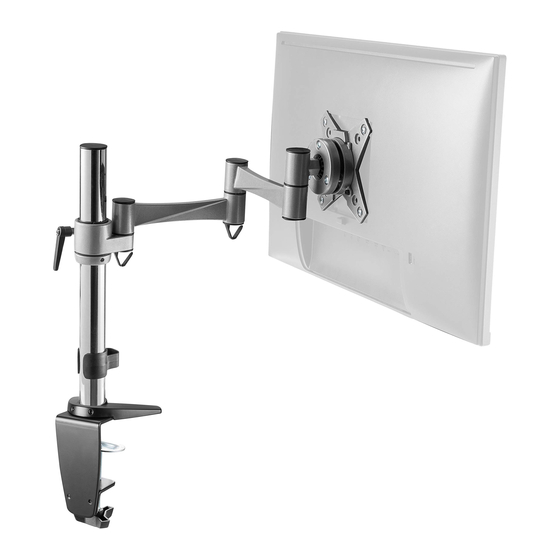

TS3211
Tischhalterung für Bildschirm
75x75
100x100
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
8kg
(17,6lbs)
MAX
Deutsch
MONTAGEANLEITUNG
v.17.10
English

Advertisement

loading
Need help?

Need help?

Do you have a question about the TS3211 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for ricoo TS3211

  • Page 1 Tischhalterung für Bildschirm MONTAGEANLEITUNG v.17.10 ACHTUNG: NIEMALS DAS MAXIMAL ZULÄSSIGE BELASTUNGSGEWICHT ÜBERSCHREITEN. MISSACHTUNG KANN ZU SACHSCHÄDEN ODER SCHWEREN VERLETZUNGEN FÜHREN! TS3211 75x75 (17,6lbs) 100x100 Deutsch English...
  • Page 2 Liebe Kundin, lieber Kunde, TS3211 wir freuen uns, dass Sie sich für ein Produkt der Marke "RICOO" entschieden haben Manchmal trotz aller Bemühungen unsererseits Ihnen ein qualitativ hochwertiges Produkt zu liefern, kann es vorkommen, dass einmal ein Zubehörteil fehlt oder ein Teil während des Transports beschädigt wird...
  • Page 3 Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. Grundgerüst (x1) Frontplatte (x1) Tischklemme (x1) Befestigungsstab (x1) Gummipad, selbstklebend (x1) (x2) Bitte beachten: Gummipad “E”...
  • Page 4 Den VESA Lochabstand vor der Montage nachmessen! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA Befestigungs- löchern an Ihrem Bildschirm! VESA Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: 75mm, 100mm Horizontal / Waagerecht 75mm, 100mm Vertikal / Senkrecht...
  • Page 5 * Das Aufkleben des Gummipads ist in der Regel nur bei den Tischen mit Glas-Tischplatten notwendig und dient dem Schutz der Glasoberfläche der Tischplatte. festziehen Höhe einstellen lösen Fixierring festziehen aufkleben* Montage an der Tischkante Beachten : min. Tischdicke = 10mm max.
  • Page 6 Montage im Tischloch Demontieren Sie die Tischklemme wie abgebildet. Montageschraube Gummipad Montieren Sie die Grundplatte an der Tischklemme mit den Schrauben (diese wurden zuvor entfernt). Beachten: min. Lochdurchmesser = 10mm max. Lochdurchmesser = 70mm Fixierschraube Fixierschraube durch das Tischloch durchführen und in die Grundplatte einschrauben. Fixierschraube fest anziehen. Deutsch English...
  • Page 7 Grundgerüst auf den Befestigungsstab aufstecken und nach unten schieben bis das Grundgerüst den Fixierring erreicht. Fixierring Beachten: Bei Platzmangel kann der Fixiergriff ausgezogen werden. Fixiergriff festziehen Deutsch English...
  • Page 8 Oberseite des Bildschirms · Wählen Sie die zu Ihrem Bildschirm passenden Schrauben. · Montieren Sie die Frontplatte am Bildschirm · Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen! Deutsch English...
  • Page 9 Heben Sie den Monitor inkl. montierter Frontplatte an und hängen diese in das Grundgerüst der Halterung ein. Fixieren Sie die Frontplatte mit 2 Schrauben "F". Deutsch English...
  • Page 10 Schließen Sie die Kabel an Ihrem Bildschirm an und führen Sie die Kabel durch die Führungsbügel. ACHTUNG: Auf genügend Kabellockerung achten, damit das Schwenken der Halterung nicht beinträchtigt wird. Deutsch English...
  • Page 11 Je nach Gewicht des Displays kann es notwendig sein Anpassungen an der Kugelgelenk- Vorrichtung durchzuführen. 180° 180° 180° +15° 360° -15° Fertig Die Tischhalterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden. Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
  • Page 12 Desk Mount for Display INSTALLATION MANUAL v.17.10 CAUTION: DO NOT EXCEED RATED LISTED WEIGHT. SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR! TS3211 75x75 (17,6lbs) 100x100 English Deutsch...
  • Page 13 Product data Dear customer, TS3211 we are pleased that you have decided for a product of the brand "RICOO" Sometimes, despite our efforts to provide you with a high-quality product, it may happen . Please do not that an accessory is missing or a part is damaged during transport...
  • Page 14: Component Checklist

    Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. adapter bracket assembly (x1) Frontplate (x1) Tischklemme (x1) pole (x1) Rubberpad, self-adhesive(x1) (x2)
  • Page 15 Den VESA Lochabstand vor der Montage nachmessen! Please check BEFORE installation distance between VESA mounting holes on your display! VESA - Mounting holes Vertical / Perpendicularly Horizintally Display back This wall mount supports the following distance between holes: Horizontally 75mm, 100mm Vertical / Perpendicularly 75mm, 100mm English...
  • Page 16 * The adhesive bonding of the rubber pad is normally necessary only if it is a glas-topped table. It serves to protect the glas surface of the tabletop. tighten Adjust height loosen Fixing ring tighten stick on* Edge installation Note: min. desktop thickness = 10mm max.
  • Page 17 Hole installation Disassemble the desk clamp and select the right parts for using hole installation. attach screw rubber pad Re-install the base plate with three retained screws, then tighten securely. Note: min. hole diameter = 10mm max. hole diameter = 70mm adjust screw Insert the adjust screw into base plate through the hole.
  • Page 18 Insert the articulated arm assembly into the pole untill it touches the collar. Fixing ring Note: Plastic handle can be pulled out due to a limited amount of space. fixing handle tighten English Deutsch...
  • Page 19 Top of the display Screw the VESA plate onto the display. Tighten all screws but do not over tighten. English Deutsch...
  • Page 20 Insert the VESA plate onto the mount and secure them with two screws "F". Make sure the display is safely secured before finally releasing. English Deutsch...
  • Page 21 Use clips for routing the cables. Note: Leave slack in the cable for arm movement. English Deutsch...
  • Page 22 Slightly loosen or tighten the screws as required due to different weights of the displays. 180° 180° 180° +15° 360° -15° Done Adjust to the desired position or tilt. Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). •...
