Allgemeines Allgemeines Definitionen Betreiber Person, die die hier beschriebenen Geräte gewerblich Benutzern zur Verfü- gung stellt. Der Betreiber ist für den ordnungsgemäßen Betrieb des Geräts sowie für die Einhaltung der Wartungsintervalle verantwortlich. Benutzer Person, die das Gerät auf einer gewerblichen Fläche nutzt. Personal Personen, die für Betrieb, Reinigung sowie allgemeine Wartungsarbeiten zuständig sind und den Benutzer in die Bedienung der Geräte einweisen.
Allgemeines Symbolerklärung Folgende Arten von Sicherheitshinweisen werden in der vorliegenden Gebrauchsanweisung verwendet: GEFAHR! Art und Quelle der Gefahr Dieser Sicherheitshinweis bedeutet, dass unmittelbare Ge- fahr für Leib und Leben besteht. GEFAHR! Art und Quelle der Gefahr Dieser Sicherheitshinweis warnt vor Gefahren für Leib und Leben, die durch Elektrizität verursacht werden.
Informationen für den Betreiber Informationen für den Betreiber Bestimmungsgemäßer Gebrauch Bei dem hier beschriebenen Gerät Wellsystem Spa handelt es sich um nach- rüstbares Zubehör für Wellsystem Überwasser-Massagegeräte. Das Gerät dient zur kosmetischen Stimulation der Haut mit rotem Licht (Pho- to-Bio-Stimulation). Weitere Informationen darüber finden Sie auf Seite 19.
Als Betreiber sind Sie für die Einhaltung der elektrischen Voraussetzungen am Aufstellort verantwortlich, siehe Seite 9. Falls das Gerät Wellsystem Spa zusammen mit dem Massagegerät über ein vorhandenes Münzgerät betrieben werden soll, muss der Kundendienst eine Verbindung zwischen Wellsystem Spa und Massagegerät herstellen.
Informationen für den Betreiber 2.6.2 Aufstellort ACHTUNG! Überhitzung durch Störung der Luftführung! Betriebsstörungen sind möglich. – Luft- Zu- und Abströmbereich zum Gerät nicht verän- dern, verbauen oder zustellen, keine eigenmächtigen Veränderungen am Gerät vornehmen. Eine Haftung des Herstellers für daraus resultierende Schäden ist ausgeschlossen.
Informationen für den Betreiber Außerbetriebnahme Um das Gerät vorübergehend oder endgültig außer Betrieb zu nehmen, muss das Gerät elektrisch getrennt werden. Bei der endgültigen Außerbetriebnahme sind die gesetzlichen Bestimmungen in Hinblick auf die Entsorgung zu beachten. 2.10 Lagerung Die Geräte trocken, frostfrei und ohne Temperaturschwankungen einlagern. Zum Schutz vor Kratzern kann das Gerät in Folie verpackt werden.
Informationen für den Betreiber Gemäß Richtlinie 2002/96/EG, in Deutschland umgesetzt im Elektro- und Elektronikgerätegesetz (ElektroG), ist der Hersteller verpflichtet, bestimmte elektrische und elektronische Komponenten zurückzunehmen und zu entsor- gen. Die betroffenen Bauteile und Geräte sind mit nebenstehendem Symbol ge- kennzeichnet. Das Gerät wird auf Wunsch durch die JK-Unternehmensgruppe der ord- nungsgemäßen Entsorgung zugeführt.
Informationen für den Betreiber Für die öffentliche Nutzung von MP3-Musikdateien gelten die gleichen Vor- schriften wie für alle anderen Musikquellen: Als Studiobetreiber/Studiobesitzer dürfen Sie nur originale Audio-CDs, MCs, Audio-DVDs usw. in Ihren Räum- lichkeiten und/oder in dem in Geräten der JK-International GmbH enthaltenen 'MP3-Musik-Modul' abspielen, wenn Sie die dafür notwendigen Aufführungs- rechte erworben haben.
Informationen für den Betreiber 2.17 Gewährleistung Wellsystem leistet dem Käufer für die Dauer von 24 Monaten ab Übergabe dafür Gewähr, dass die Ware nicht mit Fehlern behaftet ist, die den Wert oder die Tauglichkeit zu dem gewöhnlichen Gebrauch aufheben oder mindern. Für Verschleißteile wie Collagen-Lampen und Starter sind Mängelansprüche des...
Reiniger, den Sie gewöhnlich verwenden – siehe Gebrauchsanweisung Massagegerät. ACHTUNG! Beschädigung des Massagegeräts! Beim Aufsetzen des Wellsystem Spa kann das Gummituch beschädigt oder der Lack verkratzt werden. – Vorsichtig auf das Massagegerät aufsetzen. Jeweils rechts und links an der Unterseite befinden sich Klettstreifen, mit denen das Gerät auf dem Massagegerät fixiert wird.
Page 16
Montage/Inbetriebnahme – Klettstreifen am Kopfende vor der Rundung ansetzen und bündig am Rahmen aufkleben. – Gerät am Transportbügel anheben. – Gerät über dem Massagegerät in Position bringen und vorsichtig abset- zen. Der obere Klettstreifen muss bündig auf dem unteren Klettstreifen liegen.
Montage/Inbetriebnahme Transportbügel entfernen – Schrauben herausdrehen und aufbewahren. – Transportbügel demontieren und aufbewahren. Werkzeug: Kreuzschlitzschraubendreher Nr. 2 oder Akku-Schrauber mit PHZ-Bit 2 SD-Karte stecken HINWEIS: Bespielte SD-Karten, die als Zubehör bei einem JK-Audio- System mitgeliefert werden, unterliegen ebenfalls der Zah- lungspflicht für die gewerbliche Nutzung.
Montage/Inbetriebnahme Der Zusammenbau erfolgt in umgekehrter Reihenfolge. – Abdeckung einsetzen und schließen. Inbetriebnahme – Stecker des Geräts einstecken. – Schalter an der Rückseite des Geräts auf l stellen. Das Gerät ist betriebsbereit. 09/2011 1010400-00 Gebrauchsanweisung – 17...
Beschreibung Funktionsbeschreibung Durch rotes Licht (Photo-Bio-Stimulation) wird die Bildung von Collagen und Elastin angeregt. Die kurzfristige Wirkung zeigt sich in einem strafferen, dichteren Hautgefühl und einer lebendigeren Gesichtsfarbe. Diese entsteht durch Sauerstoffanrei- cherung und einen erhöhten ATP-Gehalt (Adenosintriphosphat, Molekül zur Energieübertragung im Stoffwechsel).
Bedienung Bedienung Sicherheitshinweise für den Benutzer GEFAHR! Gefahr von Hörschäden! Das Verwenden von Ohrhörern oder Kopfhörern mit hoher Lautstärke kann das Gehör dauerhaft schädigen. – Lautstärke nicht zu hoch einstellen. Folgende Personen dürfen das Gerät nicht benutzen: Epileptiker Personen mit Krankheiten, die Lichtempfindlichkeit verursachen Personen, die Medikamente oder pflanzliche Mittel nehmen, die Licht- empfindlichkeit verursachen (z.
Bedienung Funktionen Funktion Tastenfolge Beschreibung Information START/STOP Gerät ein- und ausschalten Wird der Betrieb unterbrochen, Betrieb unterbrechen: läuft die Zeit weiter. Die Anzeige START/STOP-Taste kurz zeigt "Hold". Alle Funktionen sowie drücken die LEDs werden ausgeschaltet. Betrieb beenden: Wird der Betrieb beendet, wechselt START/STOP-Taste 3 Sekunden das Gerät in den Standby-Modus lang drücken...
Musiktitel auswählen, 1-200 angezeigt. Plus- oder Minus-Taste 2 Sekunden Hinweis: lang drücken, um Schnelllauf zu aktivieren. Beim nächsten Start des Well- system Spa wird die Wiedergabe von der SD-Karte fortgesetzt. Helligkeit Display Helligkeit des Displays regulieren, Stufen 1-5 Start –...
Bedienung MP3-Player anschließen GEFAHR! Gefahr von Hörschäden! Das Verwenden von Ohrhörern oder Kopfhörern mit hoher Lautstärke kann das Gehör dauerhaft schädigen. – Lautstärke nicht zu hoch einstellen. Benutzer können ihren privaten MP3-Player an das Gerät anschließen. • MP3-Kabel (Mat.-Nr. 1001855-..) wird vom Betreiber zur Verfügung ge- stellt (1,5 m/2 x 3,5 mm Stereo-Klinkenstecker).
Reinigung und Wartung Reinigung und Wartung Sicherheitshinweise für Reinigung und Wartung GEFAHR! Elektrische Spannung im gesamten Gerät! Gefahr für Personen durch elektrischen Schlag und Verbrennungsgefahr. – Schalten Sie zu Beginn der Arbeiten alle spannungsfüh- renden Leitungen frei. – Sichern Sie die ausgeschalteten Leitungen gegen irr- tümliches Wiedereinschalten.
Reinigung und Wartung Reinigung und Desinfektion GEFAHR! Durch Hautkontakt können Infektionen übertragen wer- den! Alle Gegenstände/Geräteteile, die vom Benutzer berührt werden können, müssen nach jeder Benutzung desinfiziert werden: – Griffe – Bedienfeld – Kopfpolster 6.2.1 Desinfektion Benutzen Sie zur Desinfektion denselben Reiniger, den Sie für das Massage- gerät verwenden –...
Reinigung und Wartung 6.2.3 Lampen Die Lampen können bei Bedarf mit einem feuchten Tuch ohne Zusatz von Reinigungsmitteln gereinigt werden. Reinigungsplan Bauteil Intervall Tätigkeit Siehe Seite 1 Bedienelement Reinigen und desinfizieren 2 Griff Reinigen und desinfizieren Schutzbrille Reinigen und desinfizieren MP3-Kabel Reinigen und desinfizieren Oberflächen...
Reinigung und Wartung Die aktuellen Betriebsstunden der zu wartenden Teile können Sie im Vorein- stellungsmodus abrufen (siehe Voreinstellungen auf Seite 35). Wartungsplan ACHTUNG! Nur Original-Ersatzteile des gleichen Typs verwenden! Bei Verwendung von anderen Teilen entspricht das Gerät nicht mehr der Konformitätserklärung und darf nicht mehr betrie- ben werden! Bei Schäden, die nachweislich durch die Verwendung von nicht Original-Ersatzteilen entstanden sind, wird jegliche...
Reinigung und Wartung Lampen reinigen oder wechseln GEFAHR! Elektrische Spannung im gesamten Gerät! Gefahr für Personen durch elektrischen Schlag und Verbrennungsgefahr. – Vor dem Öffnen der Lampenabdeckung Netzstecker ziehen. • Defekte Collagen-Lampen sofort ersetzen. • Nach der angegebenen Betriebszeit immer den gesamten Lampensatz wechseln.
Reinigung und Wartung – Die Collagen-Lampen besitzen einen Reflektor, der das Licht gezielt nach außen lenkt. Die Lampen müssen so eingesetzt werden, dass sich die Rückseite des Reflektors auf der Geräteseite befindet. – Stifte senkrecht von oben in die Fassung schieben. –...
Reinigung und Wartung AROMA-Behälter wechseln Rechte Abdeckung öffnen: – Abdeckung antippen (Magnethalterung). – Abdeckung anheben und herausnehmen. – Deckel abdrehen. – AROMA-Behälter entnehmen. – Deckel des neuen Behälters abschrauben. – Behälter mit dem aktuellen Datum beschriften. – Den neuen Behälter in den Halter einsetzen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Technische Daten Technische Daten Leistung, Anschlusswerte und Gewichte Wellsystem Spa Nennleistungsaufnahme: 100 W Nennfrequenz: 50 Hz Nennspannung: 230-240 V ~ Anschlussart: Schutzkontaktstecker Nennabsicherung: min. 10 A, max. 16 A Gewicht: ca. 33 kg Abmessungen A1 = 70 mm 750 mm...
ACHTUNG! Die Konformitätserklärung gilt für die angegebenen Lampen. Bei Verwendung von anderen Lampen erlischt die Betriebs- erlaubnis. Anzahl Bezeichnung Länge Leistung Ansteuerung Bestell-Nr. WELLSYSTEM COLLAGEN 8 W 0,25 m 1505865-.. Starter S10 (5-65 W) 10047-.. 09/2011 1010400-00 Gebrauchsanweisung – 33...
Voreinstellungen Voreinstellungen Im Voreinstellungsmodus können im Standby Betriebszustände abgerufen und Voreinstellungen vorgenommen werden. Siehe Seite 21. – Plus- und Minus-Taste 3 Sekunden lang gleichzeitig drücken. – Im Display wird --.-- angezeigt. – Durch Drücken der Plus- oder Minus-Taste den 4-stelligen Code 2909 für den Voreinstellungsmodus eingeben.
Anhang Anhang Schilder und Aufkleber am Gerät Am Gerät sind Schilder angebracht, die auf Gefahrenbereiche hinweisen. Unten aufgeführte Schilder sind Beispiele. Achten Sie darauf, dass die Hin- weisschilder immer gut erkennbar und lesbar sind. Fehlende Hinweisschilder und Aufkleber müssen ersetzt werden. 1a: Serien-Nr.-Schild...
Page 38
Anhang 1b: Typenschild Das Typenschild und das Serien-Nr.-Schild enthalten wichtige Informationen zur Identifizierung des Gerätes (z. B. die Seriennummer = Serial-No.). 2: Aufkleber Export USA/Kanada (84829-..) 3 und 5: Warnaufkleber Netzstecker ziehen (1011345-..) Vor dem Gebrauch und dem Öffnen des Gerätes muss die Gebrauchsanweisung gelesen werden! Vor dem Öffnen des Gerätes muss die Gebrauchsanweisung gelesen und der Netzstecker gezogen werden!
Page 39
Anhang 4 und 6: Aufkleber ESD-empfindliche Bauteile (85662-..) 4: Der Aufkleber befindet sich in der Nähe des Ein-/Aus-Schalters. 6: Der Aufkleber befindet sich im Inneren des Geräts.
Page 42
Operating instructions Translation of the original operating instructions WELLSYSTEM SPA 1010400-00 / en / 09.2011...
Page 43
Imprint Imprint Manufacturer: JK-Products GmbH Köhlershohner Straße 53578 Windhagen GERMANY Tel.: +49 (0) 22 24 / 818-140 Fax: +49 (0) 22 24 / 818-166 Customer service / JK-International GmbH, Technical service Division JK-Global Service (Spare part orders for Rottbitzer Straße 69 components): 53604 Bad Honnef (Rottbitze) GERMANY...
Page 44
Imprint Table of contents General...................5 Definitions ..................5 Symbol explanation.................6 Information for the operator............7 Intended use ...................7 Foreseeable misuse................7 Operator's obligations ..............7 Personnel training ................8 Scope of delivery................8 Transport, assembly and setup............8 2.6.1 Assembly ..................8 2.6.2 Setup location .................9 Commissioning................9 Operation and maintenance............9 Decommissioning................
Page 45
Imprint Operation ..................19 Safety information for the user ............19 Operating overview ...............20 Functions..................21 Start....................22 Connect MP3 player..............23 Cleaning and maintenance............24 Safety information for cleaning and maintenance ......24 Cleaning and desinfection .............25 6.2.1 Desinfection...................25 6.2.2 Cleaning the surfaces..............25 6.2.3 Lamps....................25 Cleaning plan ................26 Maintenance..................26 Maintenance plan ................27 Cleaning or replacing the lamps ............28...
General General Definitions Operator Person who provides the devices described here to users on a commercial basis. The operator is responsible for the correct operation of the device as well as compliance with the maintenance intervals. User A person who uses the device at a commercial location. Personnel People who are responsible for the operation, cleaning and general mainte- nance work and who instruct the users in the operation of the devices.
General Symbol explanation The following types of safety notices are employed in these operating instruc- tions: DANGER! Type and source of hazard This safety notice indicates the existence of a direct danger to body and life. DANGER! Type and source of hazard This safety notice warns of dangers to body and life which are caused by electricity.
Information for the operator Information for the operator Intended use The Wellsystem Spa device described here is an accessory which can be retrofitted on Wellsystem dry water massage devices. The device provides cosmetic stimulation of the skin by means of red light (photo-bio-stimulation).
As the operator you are responsible for abiding by the electrical regulations applicable at the installation site, see page 9. If the Wellsystem Spa device is to be operated together with the massage device by means of an existing coin device, then the Customer Service must install a connection between the Wellsystem Spa device and the massage device.
Information for the operator 2.6.2 Setup location WARNING! Risk of overheating due to air flow problems! Operating faults possible. – Do not change, obstruct or block the air inflow and outflow area to the device or make any unauthorized changes to the device. The manufacturer shall bear no liability for damage or injuries resulting from such ac- tions.
Information for the operator Decommissioning The device must be disconnected from the power supply in order to temporar- ily or permanently decommission it. You must abide by the legal disposal requirements when permanently de- commissioning the device. 2.10 Storage Store the devices in a dry, frost-free location with a stable temperature. The device can be packed in plastic wrapping to protect it against scratches.
Information for the operator The components and devices are labelled with the following symbol: The device will, if requested, be properly disposed of by the JK Corporate Group. This service is available free of charge. Your partner agency or dealer will be happy to advise.
2.17 Warranty Wellsystem grants the customer a warranty of 24 months starting from hand- over. This is a guarantee that the goods do not possess any faults which eliminate or decrease the value or the capability of the device for normal us- age.
WARNING! Damage to the massage device! The rubber blanket can be damaged or the paint scratched when placing the Wellsystem Spa on the device. – Place it on the massage device with care. There are hook-and-loop strips on the bottom left and right which serve to attach the device to the massage device.
Page 55
Assembly / commissioning – Attach the hook-and-loop fasteners at the head end, in front of the round- ing and flush with the frame. – Lift the device by the transport bracket. – Bring the device into position above the massage device and carefully lower it into place.
Assembly / commissioning Removing the transport bracket – Remove the screws and store them. – Remove the transport bracket and store it. Tool: Philips No. 2 screwdriver or battery-powered screwdriver with PHZ-bit 2 Inserting the SD card NOTE: Pre-recorded SD cards which are delivered as accessories for a JK audio system are also subject to payment obligation for commercial usage.
Assembly / commissioning The assembly is the same process in reverse order. – Replace and close the cover. Commissioning – Plug in the device's power plug. – Set the switch on the rear side of the device to I. The device is ready for operation.

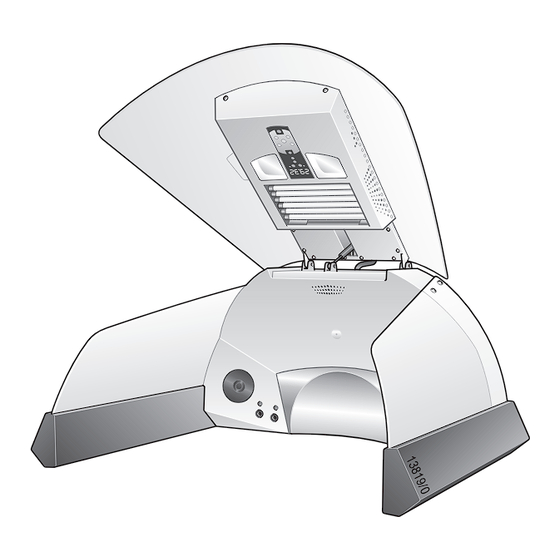

Description Functional description Red light (photo-bio-simulation) stimulates the formation of collagen and elastin. The short-term effect shows itself as a firmer and closer skin feeling and a more vital facial colouration. This is the result of oxygen enrichment and an increased level of ATP (adenosine triphosphate, the molecule for energy transfer in the metabolic system).
Operation Operation Safety information for the user DANGER! Danger of hearing damage! Using earphones or headphones at high volume can result in permanent hearing damage. – Do not set the volume too high. The following people may not use the device: Epileptics People with illnesses which cause light sensitivity People who take medication or herbal remedies which cause light sensi-...
Operation Functions Function Button sequence Description Information 1. START/STOP Switch the device on and off If operation is interrupted then the Interrupt operation: time continues to elapse. The display Briefly press the START/STOP shows 'Hold'. All of the functions and button the LEDs are switched off.
Press and hold the plus or minus Note: button for 2 seconds in order to activate the fast mode. The playback is continued from the SD card the next time the Wellsystem Spa is started. Display bright- Adjust the display brightness, ness...
Operation Connect MP3 player DANGER! Danger of hearing damage! Using earphones or headphones at high volume can result in permanent hearing damage. – Do not set the volume too high. Users can connect their own private MP3 players to the device. 1.
Cleaning and maintenance Cleaning and maintenance Safety information for cleaning and maintenance DANGER! Electricity throughout entire device! Personnel danger due to electric shock or electric burns. – Before beginning work disconnect all of the power con- nections from mains voltage. –...
Cleaning and maintenance Cleaning and desinfection DANGER! Infections can be spread by skin contact! All objects / device parts which may come into contact with the user during use, must be disinfected after every use: – Handles – Control panel –...
Cleaning and maintenance Cleaning plan Component Interval Activity page Control panel Cleaning and disinfection Handles Cleaning and disinfection Protective goggles Cleaning and disinfection MP3 cable Cleaning and disinfection Surfaces X Cleaning Maintenance Maintenance and care play a major role in deciding whether the device ade- quately meets the requirements placed on it.
Cleaning and maintenance Maintenance plan WARNING! Only use genuine spare parts of the same type! If other parts are used then the device no longer complies with the conformity declaration and may not be operated any longer! Any liability for damage or injury proven to be the result of the use of non-genuine spare parts is excluded.
Cleaning and maintenance Cleaning or replacing the lamps DANGER! Electricity is present throughout the entire device! Risk of electric shock and burns. – Unplug the mains connection before opening the lamp cover. Replace faulty lamps immediately. Always replace the entire set of lamps after the specified running time. –...
Cleaning and maintenance – The collagen pressure lamps possess a reflector which directs the light outwards. The lamps must be mounted in such a way that the rear side of the reflector is located on the side of the machine. –...
Cleaning and maintenance Replacing the AROMA canister Opening the right cover: – Press and release the cover (magnetic lock). – Raise and remove the cover. – Unscrew the cap. – Remove the AROMA canister. – Unscrew the lid on the new canister. –...
Technical data Technical data Power, connection rating and weights Wellsystem Spa Power consumption rating: 100 W Rated frequency: 50 Hz Rated voltage: 230-240 V ~ Connection type: earthed plug Rated fuses: min. 10 A, max. 16 A Weight: approx. 33 kg...
Lamp sets WARNING! The conformity declaration applies for the specified lamps. The operating licence is voided if other lamps are utilized. Number Description Length Power Control Order no. WELLSYSTEM COLLAGEN 8 W 0.25 m 1505865-.. Starter S10 (5-65 W) 10047-..
Presettings Presettings In the service mode the operating states can be called up and default values set while in standby. See page 20. – Press and hold the plus and minus buttons simultaneously for 3 seconds. --.-- is shown on the display. –...
Appendix Appendix Signs and stickers on the device Danger area warning signs are attached to the device. The signs shown be- low are examples. Ensure that the warning signs are always clearly recognis- able and legible. Any missing warning signs or stickers must be replaced. 1a: Serial-No.
Page 77
Appendix 1b: Name plate The name plate and the serial number plate contain important information for identifying the device (e.g. the serial number = Serial-No.). 2: USA/Canada export sticker (84829-..) 3 and 5: Warning sticker: Unplug mains plug (1011345-..) The operating instructions must be read before using and opening the unit! The operating instructions must be read and the mains plug re- moved before opening the unit!
Page 78
Appendix 4 and 6: Sticker: ESD (Electrostatic discharge) - sensitive components sticker (85662-..) 4: The sticker is located near the On/Off switch. 6: The sticker is located inside the device. 09/2011 1010400-00 Operating instructions – 37...
