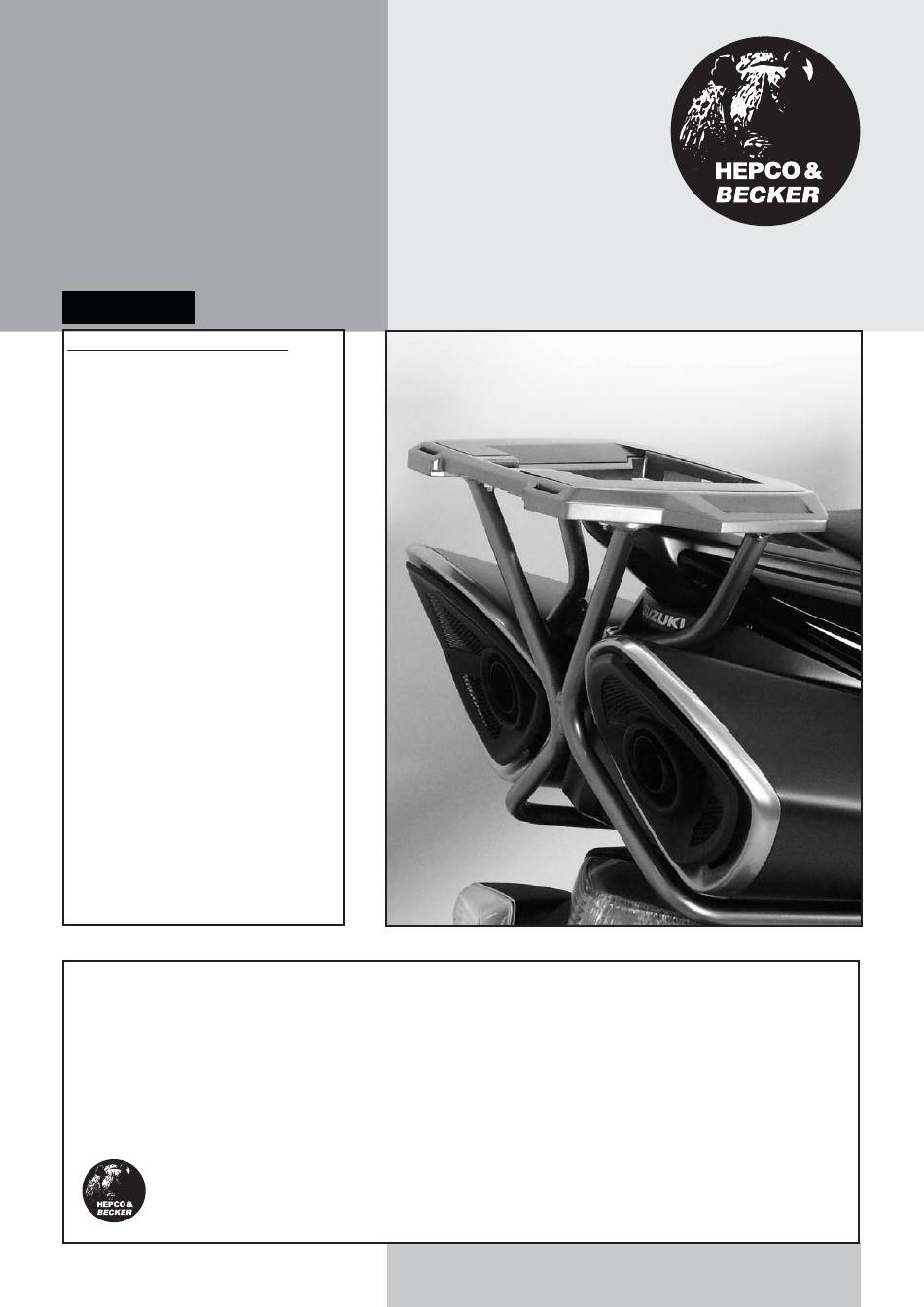

Gepäckbrücke
Alu-Rack
SUZUKI B-King
Artikel-Nr.:
650.3519 01 01 schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
1
799.901HB Alu-Rack
1
799.902HB TC-Bügel für Alu-Rack
1
799.903HB Abdeckplatte für Rack
1
703.296HB Brückenträger
1
703.297HB Haltelasche
1
150.782
Inbusschraube
M8 x20
4
150.763
Inbusschraube
M6 x 20
4
150.885
Inbusschrauben
M6 x12
4
150.832
Sechskantschraube
M6 x 35
4
150.164
Viereck-Scheiben
20 x 20 x ø6,4
4
150.807
Karosseriescheibe
ø6,4 x 20
1
150.810
U-Scheibe ø8,4
4
150.809
U-Scheibe ø6,4
2
151.165
Alu-Distanzen
ø18 x ø7 x 5 mm
4
150.799
selbstsichernde Mutter M6
Anzugsmomente des Motorradherstellers beachten!
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Als weiteres Zubehör lieferbar:
Motorschutzbügel Art.-Nr.: 501.3519 00 01 schwarz
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Seitenkoffer
Topcases
Gepäckträger
Lock it System
Softbags
Aluminiumkoffer
Lederkoffer
Schutzbügel
Hauptständer
Chopper-Parts
Quad-Parts
Accessoires
Tel.: 06331 - 1453 - 100
Fax: 06331 - 1453 - 120
eMail: vertrieb@hepco-becker.de
www.hepco-becker.de
