Summary of Contents for Gicam 06-TRN

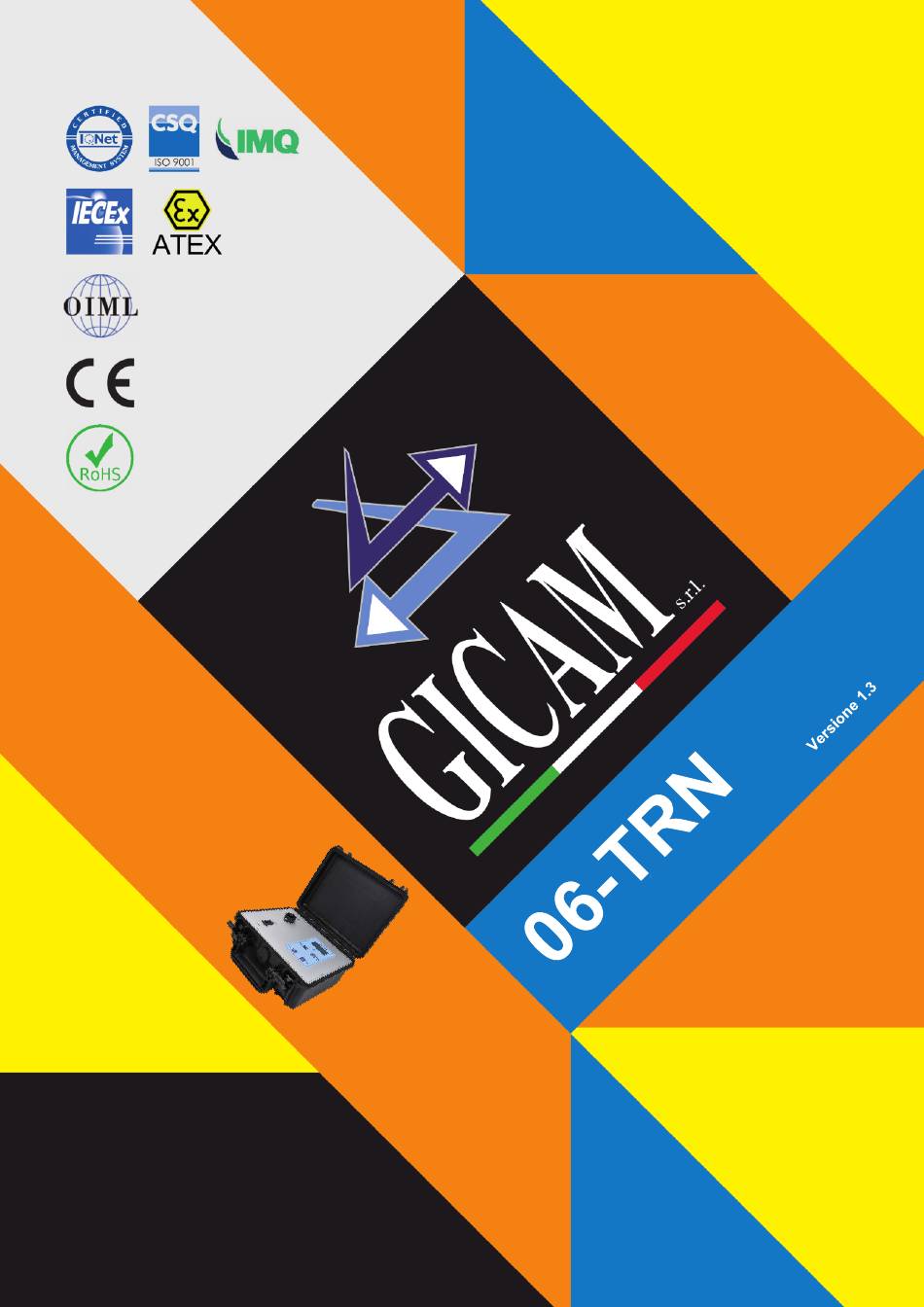

- Page 1 Manuale Manual Handbuch...
- Page 2 Manuale d’uso User manual Bedienungsanleitung Indicatore Indicator Anzeigegerät...
-
Page 3: Table Of Contents
Indice / Table of contents / Inhaltsverzeichnis Indice / Table of contents / Inhaltsverzeichnis ..................1 Manuale d’uso ............................. 3 Caratteristiche tecniche ........................... 3 Simbologia ............................... 4 Avvertenze ............................... 4 Targa identificativa dello strumento......................4 Funzioni tasti ............................5 Accensione / spegnimento ......................... 6 Alterna visualizzazione peso netto / peso lordo ................. - Page 4 Benutzerhandbuch ........................... 23 Technische Spezifikation ........................23 Symbole ..............................24 Warnungen ............................24 Typenschild des Gerätes ........................24 Tastenfunktionen ........................... 25 Ein-/Ausschalten ..........................26 Anzeige umschalten zwischen Nettogewicht und Bruttogewicht ............. 26 PEAK aktivieren/deaktivieren ......................27 Anzeige ausgewählter Maßstab ....................... 27 Menü...
-
Page 5: Manuale D'uso
Manuale d’uso Caratteristiche tecniche Alimentazione 3,6 V Assorbimento massimo 40 mA Temperatura di funzionamento 0 °C / + 50 °C (32 °F / 122 °F) Umidità Massimo 85% senza condensa Temperatura di stoccaggio - 20 °C / + 50 °C (- 4 °F / 122 °F) Display Cristalli liquidi a 7 segmenti, 4 cifre Tastiera... -
Page 6: Simbologia
Simbologia Attenzione! Questa operazione deve essere eseguita da personale specializzato! Prestare particolare attenzione alle indicazioni seguenti! Ulteriori informazioni Avvertenze Le procedure di seguito riportate, devono essere eseguite da personale specializzato. Tutte le connessioni vanno eseguite a strumento spento! Targa identificativa dello strumento E' importante comunicare questi dati in caso di richiesta di informazioni o indicazioni riguar- ... -
Page 7: Funzioni Tasti
Funzioni tasti 06-TRN Accendere / spegnere lo strumento Incrementa il valore selezionato o scorre nei menu Inserisce / disinserisce PICCO Decrementa il valore selezionato o scorre nei menu Alterna visualizzazione peso lordo / peso netto Ø Azzera valore selezionato nelle pagine di inserimento dati... -
Page 8: Accensione / Spegnimento
Accensione / spegnimento Premere questo pulsante per accendere lo strumento. All' accensione, lo strumento esegue un test di funzionamento del display (vengono visualizza- ti quattro 8, in modo da poter verificare che tutti i segmenti si accendano correttamente); dopo- diché viene mostrata la versione del software che comanda lo strumento stesso (ex. 1 05). Questo numero va comunicato in caso di richiesta di assistenza! Premere questo pulsante dalla schermata di visualizzazione peso per almeno due secondi. -
Page 9: Visualizza La Scala Selezionata
Visualizza la scala selezionata Premere questo pulsante dalla schermata di visualizzazione peso per visualizzare il valore di scala selezionato: lo strumento visualizza la scritta MV se lo strumento è impostato per la vi- sualizzazione in millivolt; altrimenti visualizza la scritta SCL, per poi visualizzare il valore di sca- Nelle pagine di inserimento dati dei menù... -
Page 10: Scala Visualizzata
Scala visualizzata Il display visualizza “SCL”. Valore del fondo scala applicato. È possibile scegliere tra diversi tipi di fondo scala applicati: MV = visualizzazione 0 a 100,0% del convertitore A/D interno. * 9999 = fondo scala personalizzato da utente (la virgola rispetta il parametro DECIMALI). ... -
Page 11: Abilita Visualizzazione Peso Netto / Peso Lordo
Abilita visualizzazione peso netto / peso lordo Il display visualizza “lrd”. Flag di abilitazione della possibilità di visualizzazione del peso netto. Settando questo valore ad 1 permette, all'interno della schermata del peso, di cambiare la visualizzazione da peso lordo a peso netto (e viceversa) attraverso la pressione del pulsante Utilizzare i tasti per modificare il valore di decimali. -
Page 12: Password 100 (Azzeramento)
Password 100 (azzeramento) Azzeramento del fuori zero del convertitore AD. Il display mostra la scritta tAr. Assicurarsi che il simulatore di cella di carico sia a zero e premere il tasto Se l’operazione va a buon fine, si ritorna alla schermata di visualizzazione peso e si vedrà indicato un valo- re pari a zero. -
Page 13: Allarmi
Allarmi Se la tensione delle batterie scende sotto un livello critico, il display visualizza la scritta “bAt”. Spegnere lo strumento e sostituire le batterie, oppure spegnere lo strumento e collegare il cavo di ricarica. Accendere quindi lo strumento se si vuole proseguire nelle misurazioni. Il LED posto sul frontale dello strumento indica lo stato di ricarica della batteria quando il cavo di alimenta- zione è... -
Page 14: Garanzia
Garanzia GICAM s.r.l. garantisce i suoi dispositivi da ogni difetto relativo a materiali e fabbricazione per un periodo di 12 mesi dalla data di consegna. Nel caso in cui, durante il periodo di copertura della garanzia, il dispositivo presentasse dei difetti di funzionamento, si prega di contattare l’assistenza tecnica del rivenditore autoriz- zato oppure, in assenza di questi, direttamente GICAM s.r.l. -
Page 15: Manuale D'uso
User manual Technical specification Power supply 3.6 V Maximum power consumption 40 mA Operating temperature 0 °C / + 50 °C (32 °F / 122 °F) Humidity Maximum 85% non-condensing Storage temperature - 20 °C / + 50 °C (- 4 °F / 122 °F) Display Liquid crystals with 7 segments, 4 digits Keyboard... -
Page 16: Symbology
Simbologia Attention! This operation has to be carried out by specialized personnel. Pay particular attention to the following indications! Further information Warnings The procedures listed below have to be executed by specialized operators! All connections have to be executed with the instrument shut off! Identification plate of the instrument It is important to communicate this data in case of request for information or indications con- ... -
Page 17: Key Functions
Key functions 06-TRN Switch the instrument on / off Increase the selected value or scroll through the menus Switches PEAK on / off Decrease the selected value or scroll through the menus Toggle displaying net weight / gross weight Ø ... -
Page 18: Switch On / Switch Off
Switch on / switch off Press this button to switch the instrument on. When switched on, the instrument performs a function test of the display (four 8 are displayed, in order to verify that all the segments light up correctly); after which the version of the software that controls the instrument is shown (e. -
Page 19: View The Selected Scale
View the selected scale Press this button from the weight display screen to display the selected scale value: the instru- ment displays the message MV if the instrument is set for millivolt display; otherwise it shows the SCL, message, and then displays the scale value. In the data entry pages of the configuration menus, pressing this button saves the value just entered, while a long press of it allows you to return to the previous screen. -
Page 20: Visualized Scale
Visualized scale The display shows “SCL”. Value of full scale applied. It is possible to select between various types of ap- plied full scale: MV = display 0 to 100,0% of the internal A/D converter. * 9999 = personalized full scale by the user (the comma respects the DECIMALS parameter). ... -
Page 21: Enable Display Of Net Weight / Gross Weight
Enable display of net weight / gross weight The display shows “lrd”. Flag to enable the possibility to display the net weight. Setting this value to 1 allows, inside the weight screen, to change the display from gross weight to net weight (and vice versa) by pressing the button Use the keys to modify the value of the decimals. -
Page 22: Password 100 (Reset)
Password 100 (reset) Zero setting of the AD converter. The display shows the writing tAr. Make sure the load cell simulator is at zero and press the button If the operation is successful, you will return to the weight display screen and you will see a value corre- sponding to zero indicated. -
Page 23: Alarms
Alarms If the battery voltage drops below a critical level, the display shows the message “bAt”. Turn off the instru- ment and replace the batteries, or turn off the instrument and connect the charging cable. Then turn on the instrument if you want to continue with the measurements. The LED on the front of the instrument indicates the recharging status of the battery when the power cord is plugged in. -
Page 24: Warranty
Warranty GICAM s.r.l. warrants its devices against any defects in materials and workmanship for a period of 12 months from the date of delivery. In the event that, during the warranty coverage period, the device shows malfunctions, please contact the technical assistance of the authorized dealer or, in the absence of these, directly GICAM s.r.l. -
Page 25: Benutzerhandbuch
Benutzerhandbuch Technische Spezifikation Stromversorgung 3,6 V Maximaler Stromverbrauch 40 mA Betriebstemperatur 0 °C / + 50 °C (32 °F / 122 °F) Luftfeuchtigkeit Maximal 85% nicht kondensierend Lagertemperatur - 20 °C / + 50 °C (- 4 °F / 122 °F) Display Flüssigkristalle mit 7 Segmenten, 4 Ziffern Tastatur... -
Page 26: Symbole
Symbole Achtung! Dieser Vorgang muss von Fachpersonal ausgeführt werden! Beachten Sie besonders die folgenden Hinweise! Weiterführende Informationen Warnungen Die unten aufgeführten Operationen müssen von Fachpersonal ausgeführt werden! Alle elektrischen Verbindungen müssen bei ausgeschaltetem Gerät ausgeführt werden! Typenschild des Gerätes Es ist wichtig, diese Daten mit der Programmnummer und der Version, die auf dem Umschlag ... -
Page 27: Tastenfunktionen
Tastenfunktionen 06-TRN Gerät ein- / ausschalten Erhöhen Sie den ausgewählten Wert oder blättern Sie durch die Menüs Schaltet PEAK ein / aus Verringern Sie den ausgewählten Wert oder blättern Sie durch die Menüs Verringern Sie den ausgewählten Wert oder blättern Sie durch die Menüs Ø ... -
Page 28: Ein-/Ausschalten
Ein-/Ausschalten Drücken Sie diese Taste um das Gerät einzuschalten. Nach dem Einschalten führt das Gerät einen Funktionstest der Anzeige durch (vier 8 werden angezeigt, um zu überprüfen, ob alle Segmente richtig leuchten). Danach wird die Version der Software angezeigt, die das Instrument steuert (z.B. 1 05). Diese Versions-Nummer muss bei Serviceanfragen mitgeteilt werden. -
Page 29: Anzeige Ausgewählter Maßstab
Anzeige ausgewählter Maßstab Drücken Sie diese Taste auf dem Gewichtsanzeigebildschirm, um den ausgewählten Skalen- wert anzuzeigen: Das Gerät zeigt die Meldung MV an, wenn das Gerät auf Millivolt-Anzeige eingestellt ist. Andernfalls zeigt di Anzeige SCL und zeigt dann den Skalenwert an Durch Drücken dieser Taste auf den Dateneingabeseiten der Konfigurationsmenüs wird der gerade einge- gebene Wert gespeichert, während Sie durch langes Drücken auf den vorherigen Bildschirm zurückkehren. -
Page 30: Angezeigter Maßstab
Angezeigter Maßstab Das Display zeigt SCL an. Angewandter Skalenendwert. Sie können zwischen verschiedenen Arten des angewendeten Skalenendwertes wählen: MV = Anzeige 0 bis 100,0% des internen A/D Wandlers. * 9999 = vom Benutzer personalisierter Endwert (Das Komma respektiert den Parameter DECIMAL). ... -
Page 31: Anzeige Von Nettogewicht / Bruttogewicht Aktivieren
Anzeige von Nettogewicht / Bruttogewicht aktivieren Das Display zeigt “lrd” an. Kennzeichen, um die Möglichkeit zur Anzeige des Nettogewichts zu aktivieren. Wenn Sie diesen Wert auf 1 setzen, können Sie innerhalb der Gewichtsanzeige die Anzeige durch Drücken von von Bruttogewicht zu Nettogewicht (und umgekehrt) ändern. -
Page 32: Password 100 (Rücksetzen)
Password 100 (Rücksetzen) Nullstellung des AD-Wandlers. Das Display zeigt tAr. Stellen Sie sicher, dass der Wägezellensimulator auf Null steht, und drücken Sie die Taste Wenn der Vorgang erfolgreich ist, kehren Sie zum Bildschirm für die Gewichtsanzeige zurück, und es wird ein Wert von Null angezeigt. -
Page 33: Alarme
Alarme Wenn die Batteriespannung einen kritischen Wert unterschreitet, zeigt das Display die Meldung “bAt”. Schalten Sie das Gerät aus und wechseln Sie die Batterien oder schalten Sie das Gerät aus und schließen Sie das Ladekabel an. Schalten Sie dann das Gerät ein, wenn Sie mit den Messungen fortfahren möchten. Die LED an der Vorderseite des Instruments zeigt den Ladezustand der Batterie an, wenn das Netzkabel eingesteckt ist. -
Page 34: Garantie
Garantie GICAM s.r.l. gewährt auf seine Geräte eine Garantie von 12 Monaten ab Lieferdatum gegen Material - und Verarbeitungsfehler. Sollte das Gerät während der Garantiezeit Funktionsstörungen aufweisen, wenden Sie sich bitte an den technischen Kundendienst des Vertragshändlers oder, falls dieser nicht vorhanden ist, direkt an GICAM s.r.l. - Page 35 Questo manuale è stato redatto con la massima cura ed al momento della pubblicazione è ritenuto privo di errori. GICAM si impegna di mantenere questo manuale sempre aggiornato e pubblicare versioni aggiornati sul suo sito web appena disponibile. Si declina ogni responsabilità per danni causati da errori in questo momento non identificati e si chiede di segnalare eventuali errori o incongruenze usando i nostri contatti indicati sul retro di questa copertina.
