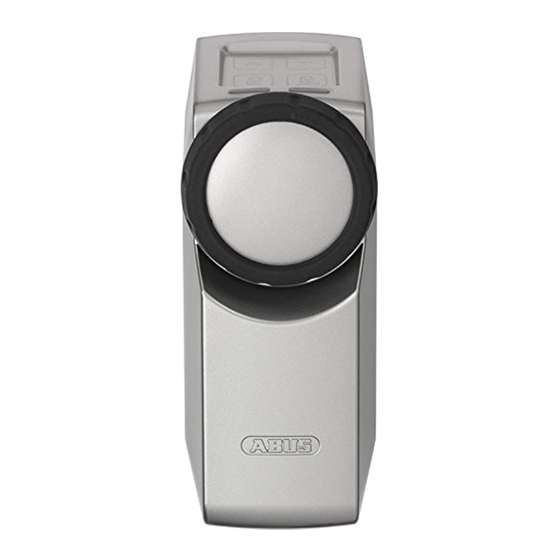

CFA3010
Türschlossantrieb
Door lock actuator
Mécanisme de serrure
Deurslotaandrijving
Attuatore per serratura
Accionamiento de la cerradura de la puerta

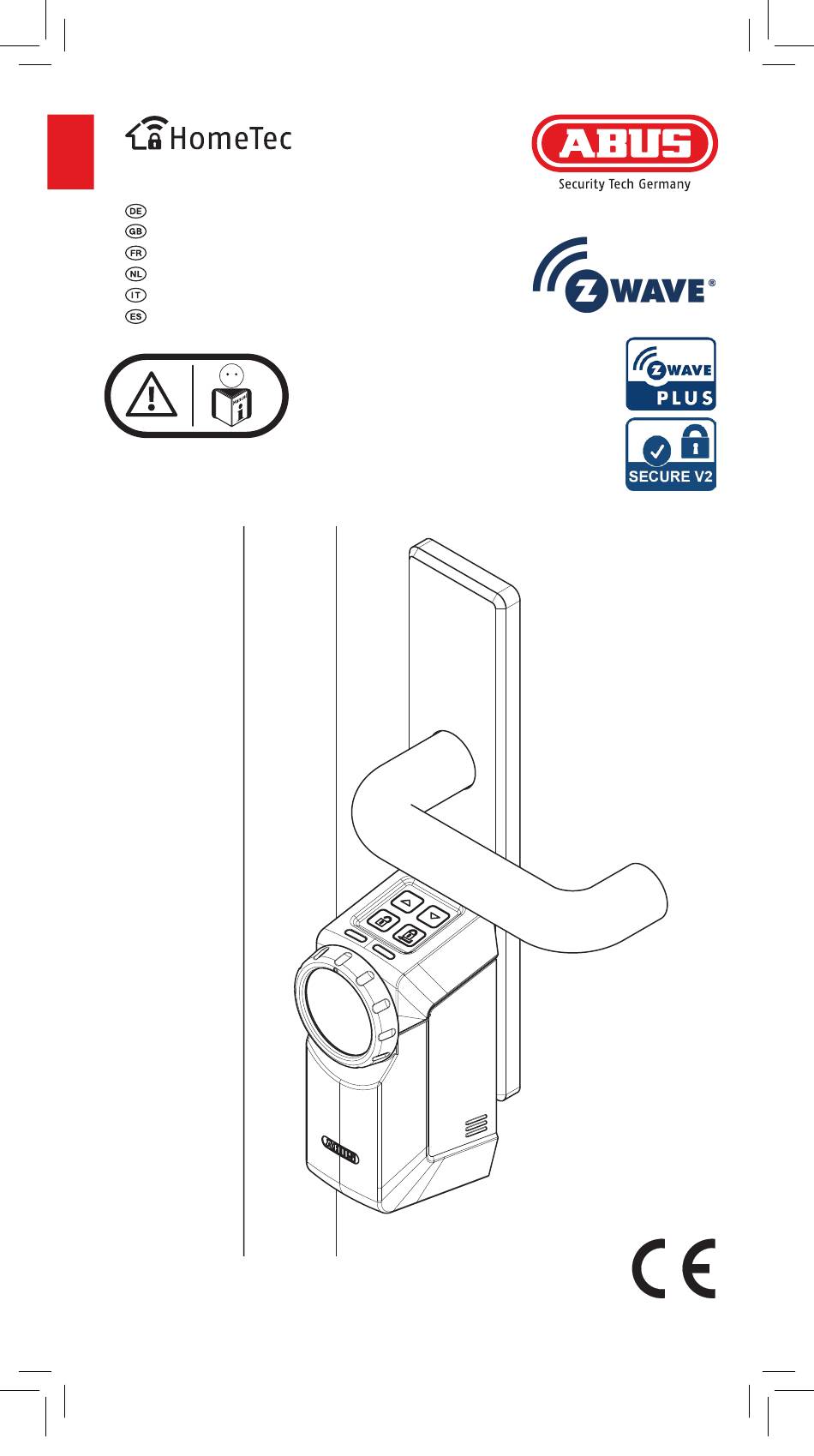

CFA3010 Z-Wave6.indd 1
Z-Wave
www.abus.com
1
09.01.2019 16:19:20

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CFA3010 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Abus CFA3010

Summary of Contents for Abus CFA3010

  • Page 1 Z-Wave CFA3010 Türschlossantrieb Door lock actuator Mécanisme de serrure Deurslotaandrijving Attuatore per serratura Accionamiento de la cerradura de la puerta www.abus.com CFA3010 Z-Wave6.indd 1 09.01.2019 16:19:20...
  • Page 2 Fitting and operating instructions ........26 - 47 Instructions de montage et d’utilisation ......48 - 69 Montage- en gebruikshandleiding ........70 - 92 Istruzioni di montaggio ed uso ........93 - 116 Instrucciones de montaje y funcionamiento ....... 117 - 140 CFA3010 Z-Wave6.indd 2 09.01.2019 16:19:22...

  • Page 3: Table Of Contents

    Bitte besuchen Sie daher unsere Internetseite und geben Sie "HomeTec Pro Z-Wave" in das Suchfeld ein. Auf der Produktseite finden Sie unter dem Reiter "Downloads" stets die aktuelle Version der Bedienungsanleitung. CFA3010 Z-Wave6.indd 3 09.01.2019 16:19:22...

  • Page 4: Einsatzbereich Und Wichtige Hinweise

    Einsatzbereich und wichtige Hinweise 1. 1. Bitte beachten Sie auch die Anleitung Ihres primären Z-Wave-Controllers! SKU: ABUS CFA3010 Funkprotokoll für die Kommunika- tion im Smart Home-Bereich. Dieses Schnellstart Gerät ist für den Einsatz in der im Dies ist ein Sicherheits-Türschloss Abschnitt Schnellstart genannten für den europäischen Raum.
  • Page 5 Gerät ohne Verwendung eines fügt werden, um mit den Geräten speziellen Zylinders eingebaut dieses Netzwerks zu kommunizieren werden kann. So können Sie es (Inklusion). in eine bestehende Schließanlage Geräte können auch aus einem integrieren. Einzige Voraussetzung CFA3010 Z-Wave6.indd 5 09.01.2019 16:19:23...
  • Page 6 SmartStart-Einbindung Dieses Gerät kann auch ohne ermöglicht. Es ist keine weitere Einsatz eines Z-Wave-Controllers Handlung erforderlich und das zurückgesetzt werden. Wichtiger SmartStart-Produkt wird nach dem Hinweis: Dieses Verfahren sollte Einschalten innerhalb der Reichwei- CFA3010 Z-Wave6.indd 6 09.01.2019 16:19:23...
  • Page 7 = nicht erfolgreich und es Grundsätzlicher Vorgang: ertönt ein Quittungssignal. 1. Starten Sie zuerst den Update Vorgang im primären Z-Wave- Assoziation Controller. Ein Gerät steuert ein anderes Gerät 2. Am Antrieb leuchten beide LEDs gelb. 3.Drücken Sie zum Bestätigen CFA3010 Z-Wave6.indd 7 09.01.2019 16:19:23...

  • Page 8: Konfigurationsparameter

    - 3 Signal bei Erreichen der Position Falle - 4 Signal bei Erreichen der Position Verriegelt - 5 Signal bei Erreichen je- der Endlage Tasten-, Low- Battery- und Fehler- bzw. Alarmsignale sind nicht änderbar. CFA3010 Z-Wave6.indd 8 09.01.2019 16:19:23...
  • Page 9 Schloss- Wert 0 - 255 - Status des Status Schlosses: - 0 unbekannt - 1 geöffnet - 2 entriegelt - 3 1x verriegelt - 4 2x verriegelt - 5 verriegelt (Endanschlag) - 6 mehrfach verriegelt CFA3010 Z-Wave6.indd 9 09.01.2019 16:19:23...

  • Page 10: Technische Daten

    Z-Wave-Geräts, die mitteilt, dass das Gerät bereit zur Kommunikation mit anderen Geräten ist. • Node Information Frame — ist eine spezielle drahtlose Nachricht eines Z-Wave- Geräts, die mitteilt, dass das Gerät bereit zur Übertragung seiner Leistungen und Funktionen ist. CFA3010 Z-Wave6.indd 10 09.01.2019 16:19:24...

  • Page 11: Lieferumfang

    4,2 x 9,5 mm TOOLS Option 1 Option 2 3 mm optional optional CFA3010 Z-Wave6.indd 11 09.01.2019 16:19:25...

  • Page 12: Montage

    Montage Symbol- Vorsicht! Hinweis zur Schließzylinder mit Not- und Gefahren- erklärung Montage / funktion. Beidseitig schließbar, auch Bedienung wenn innen der Schlüssel steckt. Vor der Montage prüfen X = 7-12 mm 7-12 mm CFA3010 Z-Wave6.indd 12 09.01.2019 16:19:26...

  • Page 13: 4.4 Türzylinder Vorbereiten

    X < 7 mm 4. Tipp 1b Zylinder ersetzen falls Überstand (7-12 mm) nicht erreicht werden kann oder falls kein Zylinder mit Not- und Gefahrenfunktion vorhan- den ist X = 7-12 4.2 a 4.2 b CFA3010 Z-Wave6.indd 13 09.01.2019 16:19:26...
  • Page 14 X = 7-12 4.2 e für folgende Montageschritte Tür entriegeln check! Schlüsselkopf eines Schlüssels absä- gen. Achtung! ABUS haftet nicht für Schäden. Holen Sie ggf. das Einver- ständnis Ihres Vermieters ein. 4.3 a 4.3 b y = 4-7 CFA3010 Z-Wave6.indd 14...

  • Page 15: Antrieb Vorbereiten

    4.3 d 4.3 c y = 4-7 Unterschiedliche Stellung für Zacken- und Wendeschlüssel beachten! 4.4 b 4.4 a 4.5 a 4.5 b CFA3010 Z-Wave6.indd 15 09.01.2019 16:19:30...

  • Page 16: Festklemmen

    4 Varianten möglich: 4.5 c Variante Halteblech festklemmen 4.6a 4.6d press! Variante Halteblech ankleben 4.7e 4.7a Variante Halteblech anschrauben 4.8c 4.8a Variante Halteblech mit Rosettenverschraubung 4.9a 4.9d 4.6a 4.6b 4.6c 4.6d Bis zum Anschlag drehen 4.10 CFA3010 Z-Wave6.indd 16 09.01.2019 16:19:34...
  • Page 17 4.7a 4.7b 4.7c 4.7d 48 h 4.8a 4.7e 4.10 Einsteckschloss nicht anbohren! Schrauben ggf. kürzen CFA3010 Z-Wave6.indd 17 09.01.2019 16:19:35...

  • Page 18: Verschraubung Mit Tür-Schutzrosette

    4.8b 4.8c 4.10 4.9a 4.9b y = 38 mm 4.9c 4.9d CFA3010 Z-Wave6.indd 18 09.01.2019 16:19:38...

  • Page 19: Antrieb Aufsetzen

    4.10 4.10 a 90° ACCU 4.10 b 4.10 c click! Bedienung F1 F2 Navigation Verriegeln/ Bestätigen Entriegeln/ Verlassen L1 L2 CFA3010 Z-Wave6.indd 19 09.01.2019 16:19:38...

  • Page 20: Led

    3 sec. öffnen press ca. 3 sec. - 10 sec. schließen dreht automatisch 5.3 a press dreht automatisch 5.3 a check! Bei schnell blinkenden LED und Einstellung der Tür schnellem oder des Zylinders. Piepton Fehlerquelle beheben CFA3010 Z-Wave6.indd 20 09.01.2019 16:19:40...

  • Page 21: Inklusion Exklusion

    Inklusion / Exklusion Inklusion Exklusion Controller press! 3 sec. Optionale Zusatzfunktionen: Kraft, Geschwindigkeit, Wechsel von S2 zu S0 Security press! 3 sec. 3 sec. Zum Verlassen die Taste drücken CFA3010 Z-Wave6.indd 21 09.01.2019 16:19:40...

  • Page 22: Werksreset

    Werksreset sind alle Einstellungen gelöscht! Zum Verlassen die Taste drücken 3 sec. press press 3 sec. 3 sec. Reset Antrieb press press 3 sec. 3 sec. Reset Inklusion press press 3 sec. 3 sec. vollständiger Werksreset CFA3010 Z-Wave6.indd 22 09.01.2019 16:19:44...

  • Page 23: Bedienung

    6.1 a ca. 3 sec. - 10 sec. 6.1 b 6.1 c 4.9 c Ready Ersetzen Sie stets alle Batteri- en! Entnehmen Sie zuerst die vier Batterien und setzen Sie dann die vier neuen Batterien ein. CFA3010 Z-Wave6.indd 23 09.01.2019 16:19:45...

  • Page 24: Tipps Zur Fehlerbehebung

    Schlüssel manuell geöffnet wendig. statt / geschlossen oder am Handrad Eine Referenzfahrt ist zur des Antriebs gedreht korrekten Positionserken- nung nach manueller Dre- hung des Antriebes mittels Schlüssel von außen oder Handrad von innen nötig. CFA3010 Z-Wave6.indd 24 09.01.2019 16:19:47...

  • Page 25: Rechtliche Hinweise

    Technische Änderungen vorbehalten. Für ursprünglichen Gewährleistungslaufzeit. Druckfehler und Irrtümer keine Haftung. Weitergehende Ansprüche sind ausdrück- lich ausgeschlossen. ABUS haftet nicht für Mängel und Schä- den, die durch äußere Einwirkungen (z.B. WEEE-Reg.-Nr. DE79663011 Transport, Gewalteinwirkung), unsachge- mäße Bedienung, normalen Verschleiß © ABUS 2018.
  • Page 26 Please visit our website and enter „HomeTec Pro Z-Wave“ in the search field. On the product page you will always find the current version of the operating instructions under the „Downloads“ tab. CFA3010 Z-Wave6.indd 26 09.01.2019 16:19:48...

  • Page 27: Possible Uses And Important Information

    Possible uses and important information 1. 1. Please also refer to the instructions for your primary Z-Wave-Controller! SKU: ABUS CFA3010 lations please refer to the frequency coverage overview at http://ma- Quickstart nuals.z-wave.info/frequencies.php). This is a secure Door Lock for Europe. To run this device please Z-Wave ensures a reliable com- insert fresh 4 * AA batteries.
  • Page 28 Please also note the transcription teach-in, it is deactivated by default of the primary Z-Wave controller. for the entry solution). Press the 6. Pressing the „Unlock“ button will CFA3010 Z-Wave6.indd 28 09.01.2019 16:19:48...
  • Page 29 • RF Lock and Unlock Operation red = not successful and an (0x06 - 0x03/0x03) acknowledgement signal sounds. • Lock Jammed (0x06 - 0x0B) Association Safety instructions for mains One device controls another device. operated devices CFA3010 Z-Wave6.indd 29 09.01.2019 16:19:48...

  • Page 30: Configuration Parameter

    - 3 signal when latch positi- on is reached - 4 signal when locked positi- on is reached - 5 signal when end position is reached Button, low- battery and error/alarm signals cannot be changed. CFA3010 Z-Wave6.indd 30 09.01.2019 16:19:48...
  • Page 31 Value 0 - 255 - Status of lock: status - 0 unknown - 1 open - 2 unlocked - 3 1x locked - 4 2x locked - 5 locked (end stop) - 6 multiple locking CFA3010 Z-Wave6.indd 31 09.01.2019 16:19:48...

  • Page 32: Tecnical Data

    • Wakeup Notification is a special wireless message issued by a Z-Wave device to announces that is able to communicate. • Node Information Frame is a special wireless message issued by a Z-Wave device to announce its capabilities and functions. CFA3010 Z-Wave6.indd 32 09.01.2019 16:19:50...

  • Page 33: Scope Of Delivery

    4,2 x 9,5 mm TOOLS Option 1 Option 2 3 mm optional optional CFA3010 Z-Wave6.indd 33 09.01.2019 16:19:50...

  • Page 34: Installation Instructions

    Installation instructions Icon ex- Caution! Further fitting / Door cylinder has to operate even planation using details with a key inserted on the inside. Pre-installation checks X = 7-12 mm 7-12 mm CFA3010 Z-Wave6.indd 34 09.01.2019 16:19:52...

  • Page 35: 4.4 Preparing The Door Cylinder

    4. Tipp 1a X < 7 mm 4. Tipp 1b Replace the cylinder if the mini- mum projection (7-12 mm) cannot be achieved or no emergency feature is included X = 7-12 4.2 a 4.2 b CFA3010 Z-Wave6.indd 35 09.01.2019 16:19:52...
  • Page 36 X = 7-12 4.2 e unlock the door for the following installation steps check! Saw off the head of a key. Warning! ABUS accepts no liability for damages. Obtain consent from your landlord if applicable. 4.3 a 4.3 b y = 4-7 CFA3010 Z-Wave6.indd 36...

  • Page 37: Preparing The Drive

    4.3 d 4.3 c y = 4-7 Note different positions for serrated and reversible keys! 4.4 b 4.4 a 4.5 a 4.5 b CFA3010 Z-Wave6.indd 37 09.01.2019 16:19:56...

  • Page 38: Clamp Fixing

    4.6d press! Version Holding plate with adhesive fixing 4.7e 4.7a Version Holding plate with screw fixing 4.8c 4.8a Version Holding plate with collar fixing 4.9a 4.9d 4.6a 4.6b 4.6c 4.6d Turn until it stops 4.10 CFA3010 Z-Wave6.indd 38 09.01.2019 16:20:02...
  • Page 39 4.7a 4.7b 4.7c 4.7d 48 h 4.8a 4.7e 4.10 Do not drill mortice lock! Screws may be shortened if necessary CFA3010 Z-Wave6.indd 39 09.01.2019 16:20:03...
  • Page 40 4.8b 4.8c 4.10 4.9a 4.9b y = 38 mm 4.9c 4.9d CFA3010 Z-Wave6.indd 40 09.01.2019 16:20:08...

  • Page 41: Attach The Drive

    4.10 4.10 a 90° ACCU 4.10 b 4.10 c click! Operation F1 F2 Navigation lock / confirm unlock / exit L1 L2 CFA3010 Z-Wave6.indd 41 09.01.2019 16:20:09...

  • Page 42: Led

    3 sec. - 10 sec. close turns automatically 5.3 a press turns automatically 5.3 a check! Rapidly flashing LEDs and Adjustment of the rapid beep door or cylinder indicate a fault to be rectified CFA3010 Z-Wave6.indd 42 09.01.2019 16:20:10...

  • Page 43: Inclusion Exclusion

    Inclusion / Exclusion Inclusion Exclusion Controller press! 3 sec. Optional additional functions: Power, Speed, Change from S2 to S0 Security press! 3 sec. 3 sec. To exit, press CFA3010 Z-Wave6.indd 43 09.01.2019 16:20:10...

  • Page 44: Factory Reset

    To exit, press 3 sec. press press 3 sec. 3 sec. Reset of the drive press press 3 sec. 3 sec. Reset of the inclusion press press 3 sec. 3 sec. Complete factory reset CFA3010 Z-Wave6.indd 44 09.01.2019 16:20:13...

  • Page 45: Operation

    Door not locked Battery replacement/Maintenance INFo 6.1 a ca. 3 sec. - 10 sec. 6.1 b 6.1 c 4.9 c Ready Replace all the batteries! Remove the four batteries first and then insert the four new batteries. CFA3010 Z-Wave6.indd 45 09.01.2019 16:20:14...

  • Page 46: Tips For Troubleshooting

    A reference movement is movement a key or the drive’s handwheel necessary to identify the cor- has been turned rect position after the drive has been manually turned using a key from outside or the handwheel from inside. CFA3010 Z-Wave6.indd 46 09.01.2019 16:20:15...

  • Page 47: Legal Information

    Any further claims are expressly excluded. ABUS assumes no liability for defects or WEEE-Reg.-Nr. DE79663011 damage that has been caused by external influences (e.g.transport, external forces), improper use, normal wear and tear or ©...
  • Page 48 Nous vous conseillons donc de vous rendre sur et de saisir „HomeTec Pro Z-Wave“ dans le champ de recherche. Sur la page du produit, vous trouverez toujours la version actuelle du manuel d‘utilisation dans l‘onglet „Téléchargements“. CFA3010 Z-Wave6.indd 48 09.01.2019 16:20:17...

  • Page 49: Application Et Indications Importantes

    Application et indications importantes 1. 1. Veuillez également tenir compte du manuel de votre contrôleur Z-Wave primaire! UGS: ABUS CFA3010 Qu’est-ce que Z-Wave? Z-Wave est un protocole internatio- Démarrage rapide nal sans fil pour la communication Ceci est un verrou de porte de dans le domaine de la domotique.
  • Page 50 „foncti- effectuées directement sur l’appareil on débrayable“. grâce à une manœuvre manuelle. Cette fonction est essentielle puis- qu’elle vous permet de déverrouiller Procédure : votre porte d’entrée avec votre clé 1. Commutez le contrôleur Z-Wave CFA3010 Z-Wave6.indd 50 09.01.2019 16:20:18...
  • Page 51 Après une réinitiali- un signal sonore retentit sation aux paramètres d’usine, le Association mécanisme (déplacements) doit être Un appareil commande un autre reprogrammé avant qu’il ne puisse appareil. être à nouveau intégré dans le CFA3010 Z-Wave6.indd 51 09.01.2019 16:20:18...

  • Page 52: Paramètres De Configuration

    à la position bec- de-cane - 4 signal d‘arrivée à la position verrouillé - 5 signal d‘ar- rivée à chaque position finale Les signaux des touches, de batterie faible, d’erreur et d’alarme ne sont pas modifiables. CFA3010 Z-Wave6.indd 52 09.01.2019 16:20:18...
  • Page 53 0 - 255 - Statut du verrou: verrou - 0 inconnu - 1 ouvert - 2 déverrouillé - 3 verrouillé 1x - 4 verrouillé 2x - 5 verrouillé (fin de course) - 6 verrouillé plusieurs fois CFA3010 Z-Wave6.indd 53 09.01.2019 16:20:18...

  • Page 54: Caractéristiques Techniques

    Z-Wave, qui indique que l’appareil est prêt à communiquer avec d’autres appareils. • Node Information Frame est un message spécial sans fil envoyé par un appareil Z-Wave, qui informe que l’appareil est prêt à transmettre ses services et fonctionnalités. CFA3010 Z-Wave6.indd 54 09.01.2019 16:20:19...

  • Page 55: Contenu De La Livraison

    4,2 x 9,5 mm TOOLS Option 1 Option 2 3 mm en option en option CFA3010 Z-Wave6.indd 55 09.01.2019 16:20:19...

  • Page 56: Instructions De Montage

    Instructions de mon- Cylindre de porte avec fonction tion des tion! tage / utilisation débrayable: ouverture de l‘extérieur symbols même lorsqu‘une clé est introduite à l‘intérieure. Vérification avant montage X = 7-12 mm 7-12 mm CFA3010 Z-Wave6.indd 56 09.01.2019 16:20:20...

  • Page 57: 4.4 Préparer Le Cylindre De Porte

    Remplacer le cylindre si le déport n‘est pas suffisant (doit être compris entre 7 et 12 mm) ou si le cylindre ne comporte pas de foncti- on de secours X = 7-12 4.2 a 4.2 b CFA3010 Z-Wave6.indd 57 09.01.2019 16:20:20...
  • Page 58 4.2 e déverrouiller la porte avant d‘entreprendre les étapes de montage suivantes check! Scier la tête d‘une clé. Attention! ABUS décline toute responsabilité en cas de dommages. Demandez au préalable l‘accord de votre propriétaire. 4.3 a 4.3 b y = 4-7 CFA3010 Z-Wave6.indd 58...

  • Page 59: Préparation Du Mécanisme

    4.3 d 4.3 c y = 4-7 Respecter les différentes positions pour les clés crantées et réversibles! 4.4 b 4.4 a 4.5 a 4.5 b CFA3010 Z-Wave6.indd 59 09.01.2019 16:20:24...

  • Page 60: Serrer La Tôle De Fixation

    Variant Coller la tôle de fixation 4.7e 4.7a Variant Visser la tôle de fixation 4.8c 4.8a Variant Tôle de fixation avec garniture rosette 4.9a 4.9d 4.6a 4.6b 4.6c 4.6d Tournez jusqu‘à ce qu‘il arrête 4.10 CFA3010 Z-Wave6.indd 60 09.01.2019 16:20:26...
  • Page 61 4.7a 4.7b 4.7c 4.7d 48 h 4.8a 4.7e 4.10 Ne pas percer la serrure à larder! Au besoin, les vis raccourcir CFA3010 Z-Wave6.indd 61 09.01.2019 16:20:27...
  • Page 62 4.8b 4.8c 4.10 4.9a 4.9b y = 38 mm 4.9c 4.9d CFA3010 Z-Wave6.indd 62 09.01.2019 16:20:31...

  • Page 63: Montage Du Mécanisme

    4.10 4.10 a 90° ACCU 4.10 b 4.10 c click! Utilisation F1 F2 Navigation verrouiller / confirmer déverrouiller / quitter L1 L2 CFA3010 Z-Wave6.indd 63 09.01.2019 16:20:32...

  • Page 64: Programmer Le Mécanisme D'ouverture De Porte

    3 sec. - 10 sec. fermer tourne automatiquement 5.3 a press tourne automatiquement 5.3 a check! La LED clignotante rapidement Réglage de la porte ou et la bip du cylindre rapide indique une erreur à corriger CFA3010 Z-Wave6.indd 64 09.01.2019 16:20:33...

  • Page 65: Inclusion / Exclusion

    Inclusion / Exclusion Inclusion Exclusion Controller press! 3 sec. Fonctions supplémentaires en option: Puissance, rapidité, changement de S2 à S0 Sécurité press! 3 sec. 3 sec. Appuyer sur la touche pour quitter le menu CFA3010 Z-Wave6.indd 65 09.01.2019 16:20:33...

  • Page 66: Réinitialisation

    Appuyer sur la touche pour quitter le menu 3 sec. press press 3 sec. 3 sec. Réinitialisation du mécanisme press press 3 sec. 3 sec. Réinitialisation inclusion press press 3 sec. 3 sec. Réinitialisation d‘usine complète CFA3010 Z-Wave6.indd 66 09.01.2019 16:20:36...

  • Page 67: Utilisation

    Porte pas fermé Echange des piles/Entretien INFo 6.1 a ca. 3 sec. - 10 sec. 6.1 b 6.1 c 4.9 c Ready Remplacez toutes les piles! Retirez les quatre batteries, puis insérez les quatre piles neuves. CFA3010 Z-Wave6.indd 67 09.01.2019 16:20:37...

  • Page 68: Conseils De Dépannage

    à l’aide d’une clé depuis l’extérieur ou du volant depuis l’intérieur CFA3010 Z-Wave6.indd 68 09.01.2019 16:20:38...

  • Page 69: Mentions Légales

    Les enfants pour- raient les mettre dans la bouche et les Déclaration de conformité avaler. La société ABUS August Bremicker Söhne Cela présente de graves risques pour la KG déclare par la présente que le Appareil santé. Dans ce cas, consultez immédiate- sans fil HomeTec Pro lorsqu‘il est utilisé...
  • Page 70 Ga daarom naar onze website en type in het zoekveld "HomeTec Pro Z-Wave". Op de productpagina vindt u op het tabblad „Downloads“ altijd de actuele versie van de gebruikershandleiding. CFA3010 Z-Wave6.indd 70 09.01.2019 16:20:39...

  • Page 71: Toepassing En Belangrijke Instructies

    Toepassing en belangrijke instructies 1. 1. Lees ook de handleiding van uw primaire Z-Wave-controller! SKU: ABUS CFA3010 apparaat kan worden ingezet in de onder Snelle start genoemde regio. Snelle start (Meer informatie over de frequentie- Dit is een veiligheidsdeurslot voor regelingen vindt u in het overzicht de Europese Ruimte.
  • Page 72 Inclusie en exclusie deld. Bovendien moet de cilinder worden dan uitgevoerd door een minimaal 7 tot max. 12 mm aan speciale handmatige bediening de binnenzijde uitsteken, zodat CFA3010 Z-Wave6.indd 72 09.01.2019 16:20:40...
  • Page 73 3 seconden in totdat het netwerk automatisch binnen 10 de linker LED groen gaat branden. minuten toegevoegd. Druk vervolgens een keer op de pijl „omlaag“, totdat de linker LED rood gaat branden. Een druk op de toets CFA3010 Z-Wave6.indd 73 09.01.2019 16:20:40...

  • Page 74: Konfiguratie-Parameter

    1 seconde tussen 1 en 20 sec. Schoot- Niveau 1 - 3 Instelling van kracht actueel draai- moment bij bewegen van de schoot: - 1 hoog (max.) - 2 gemiddelde (standaard) - 3 laag (min.) CFA3010 Z-Wave6.indd 74 09.01.2019 16:20:40...
  • Page 75 - 1 automatisch /normaal (bewegen volgens parameters programmeer- beweging) - 2 bij meer- voudige ver- grendeling slechts een sluiting - 3 motorbewe- ging vanuit kantelstand raam is toe- gestaan (ABUS FCA3000) CFA3010 Z-Wave6.indd 75 09.01.2019 16:20:40...
  • Page 76 Bewe- Teller 16,7 Mio. 3 Teller, hoe vaak gings- 16,7 in richting cycli Mio. „Vergrendeld“ vergren- werd bewogen. deld ABUS- Ver- Indicatie van firmware 65535 ABUS firm- versie wareversie, bijv. 1.05 CFA3010 Z-Wave6.indd 76 09.01.2019 16:20:40...

  • Page 77: Technische Gegevens

    Z-wave-apparaat waarin wordt meegedeeld dat het apparaat gereed is voor communicatie met andere apparaten. • Node Information Frame is een speciaal draadloos bericht van een Z-wave-apparaat waarin wordt meegedeeld dat het apparaat gereed is voor de overdracht van prestaties en functies. CFA3010 Z-Wave6.indd 77 09.01.2019 16:20:40...

  • Page 78: Leveringsomvang

    4,2 x 9,5 mm TOOLS Option 1 Option 2 3 mm optioneel optioneel CFA3010 Z-Wave6.indd 78 09.01.2019 16:20:41...

  • Page 79: Montageaanwijzing

    Instructies voor Deurcilinder met gevarenfunctie: aan van de zichtig! de montage / de buitenzijde ook bedienbaar als symbolen bediening binnen een sleutel in het slot steekt. Voor de montage controleren X = 7-12 mm 7-12 mm CFA3010 Z-Wave6.indd 79 09.01.2019 16:20:42...

  • Page 80: 4.4 Deurcilinder Voorbereiden

    X < 7 mm 4. Tipp 1b Cilinder vervangen indien deze niet voldoende (7-12 mm) kan uitsteken of indien er geen cilinder met nood- en gevaarfunctie aanwezig is X = 7-12 4.2 a 4.2 b CFA3010 Z-Wave6.indd 80 09.01.2019 16:20:43...
  • Page 81 4.2 e de deur ontgrendelen voor de volgende montage- stappen check! Sleutelkop van een sleutel afzagen. Let op! ABUS is niet aansprakelijk voor schade. Zorg eventueel voor toestemming van uw verhuurder. 4.3 a 4.3 b y = 4-7 CFA3010 Z-Wave6.indd 81...

  • Page 82: Aandrijving Voorbereiden

    4.3 d 4.3 c y = 4-7 Let op de verschillende posities voor cilinder- en keersleutels! 4.4 b 4.4 a 4.5 a 4.5 b CFA3010 Z-Wave6.indd 82 09.01.2019 16:20:49...

  • Page 83: Afdekplaat Vastklemmen

    4 varianten mogelijk: 4.5 c Variant Afdekplaat vastklemmen 4.6a 4.6d press! Variant Afdekplaat vastlijmen 4.7e 4.7a Variant Afdekplaat vastschroeven 4.8c 4.8a Variant Afdekplaat met rozetschroefverbinding 4.9a 4.9d 4.6a 4.6b 4.6c 4.6d Draaien totdat hij stopt 4.10 CFA3010 Z-Wave6.indd 83 09.01.2019 16:20:50...
  • Page 84 4.7a 4.7b 4.7c 4.7d 48 h 4.8a 4.7e 4.10 Boor niet in de insteekslot! Indien nodig schroeven inkorten CFA3010 Z-Wave6.indd 84 09.01.2019 16:20:53...
  • Page 85 4.8b 4.8c 4.10 4.9a 4.9b y = 38 mm 4.9c 4.9d CFA3010 Z-Wave6.indd 85 09.01.2019 16:20:54...

  • Page 86: Aandrijving Bevestigen

    4.10 4.10 a 90° ACCU 4.10 b 4.10 c click! Bediening F1 F2 Navigatie vergrendelen/ bevestigen ontgrendelen/ verlaten L1 L2 CFA3010 Z-Wave6.indd 86 09.01.2019 16:20:57...

  • Page 87: Led

    3 sec. open press ca. 3 sec. - 10 sec. sluiten draait automatisch 5.3 a press draait automatisch 5.3 a check! Bij snel knipperende led en snelle Instelling van de piep deur of cilinder. foutoorzaak verhelpen CFA3010 Z-Wave6.indd 87 09.01.2019 16:20:57...

  • Page 88: Inclusie / Exclusie

    Inclusie / Exclusie Inclusie Exclusie Controller press! 3 sec. Extra functies: Kracht, Snelheid, Verandering van S2 naar S0 veiligheid press! 3 sec. 3 sec. Voor het verlaten op toets drukken CFA3010 Z-Wave6.indd 88 09.01.2019 16:20:58...

  • Page 89: Fabrieksreset

    Voor het verlaten op toets drukken 3 sec. press press 3 sec. 3 sec. Reset Aandrijving press press 3 sec. 3 sec. Reset Inclusie press press 3 sec. 3 sec. Volledige fabrieksreset CFA3010 Z-Wave6.indd 89 09.01.2019 16:20:59...

  • Page 90: Bediening

    Deur niet afgesloten Batterijen vervangen/Onderhoud INFo 6.1 a ca. 3 sec. - 10 sec. 6.1 b 6.1 c 4.9 c Ready Alle batterijen vervangen! Verwijder de vier batterijen eerste en plaats de vier nieuwe batterijen. CFA3010 Z-Wave6.indd 90 09.01.2019 16:21:03...

  • Page 91: Tips Voor Fouten Verhelpen

    Of er is aan de positieherkenning na uitgevoerd draaiknop van de aandrijving handmatige draaiing van de gedraaid aandrijving met sleutel van buiten of met draaiknop van binnen. CFA3010 Z-Wave6.indd 91 09.01.2019 16:21:04...

  • Page 92: Wettelijke Aanwijzingen

    Afvoer Voer het apparaat af zoals beschreven in Garantie de EG-richtlijn 2002/96/EG betreffende ABUS producten zijn met de grootste zor- afgedankte elektrische en elektronische gvuldigheid ontworpen, geproduceerd en apparatuur – WEEE (Waste Electrical and op basis van de geldende voorschriften Electronic Equipment).
  • Page 93 Vi chiediamo dunque di visitare la nostra pagina internet www.abus.com e di digitare „HomeTec Pro Z-Wave“ nel campo di ricerca. Sul sito del pro- dotto, sotto „Downloads“, troverete sempre la versione più recente delle istruzioni per l‘uso.

  • Page 94: Possibilità D'impiego E Avvertenza Importante

    Possibilità d‘impiego e avvertenza importante 1. 1. osservare anche le istruzioni del comando Z-Wave principale! SKU: ABUS CFA3010 Cos‘è Z-Wave? Z-Wave è un protocollo radio Avvio rapido internazionale per la comunicazi- Si tratta di una serratura di sicu- one nell‘area Smart Home. Questo rezza per porte nell‘area europea.
  • Page 95 Z-Wave. Tale controller emergenza e di pericolo”. viene impostato sulla modalità in- Questa funzione è necessaria perché clusione o esclusione. Le procedure in caso di necessità consente di di inclusione ed esclusione vengono CFA3010 Z-Wave6.indd 95 09.01.2019 16:21:06...
  • Page 96 Premere una tore del vostro controller Z-Wave volta la freccia “indietro” fino a principale. quando il LED di sinistra si accende di rosso. Con il tasto “Chiusura” si può aprire la voce del menu. CFA3010 Z-Wave6.indd 96 09.01.2019 16:21:06...
  • Page 97 5. Al termine della procedura di aggiornamento entrambi i LED lam- peggiano per 5 secondi verde = completato correttamente oppure rosso = non completato corretta- mente e viene emesso un segnale audio. CFA3010 Z-Wave6.indd 97 09.01.2019 16:21:06...

  • Page 98: Parametri Di Configurazione

    - 4 segnale al raggiungimen- to della posizi- one bloccaggio - 5 segnale al raggiungimen- to di ogni posizione finale I segnali tasti, batteria scarica, errore e allarme non sono modifi- cabili. CFA3010 Z-Wave6.indd 98 09.01.2019 16:21:06...
  • Page 99 1 - 4 Impostazione touch della funzio- ne pannello touch: - 1 tutti attivi - 2 solo i tasti di comando sono attivi - 3 tutti disattivi - 4 solo la trazione della maniglia disattiva CFA3010 Z-Wave6.indd 99 09.01.2019 16:21:06...
  • Page 100 “Sbloccaggio” Cicli Conta- 16,7 Mio. 3 Ovvero quanto bloccag- tore 16,7 spesso viene Mio. spostata in direzione “Bloccaggio” Versio- Ver- Visualizzazione ne del sione 65535 della versione firmware del firmware ABUS ABUS, ad es. 1.05 CFA3010 Z-Wave6.indd 100 09.01.2019 16:21:06...

  • Page 101: Dati Tecnici

    Z-Wave per comunicare che il dispositivo è pronto a comunicare con altri dispositivi. • Node information frame è uno speciale messaggio senza fili inviato da un dispositivo Z-Wave per comunicare che il dispositivo è pronto per la trasmissio- ne delle sue prestazioni e funzioni. CFA3010 Z-Wave6.indd 101 09.01.2019 16:21:06...

  • Page 102: Dotazione

    4,2 x 9,5 mm TOOLS Opzione 1 Opzione 2 3 mm opzionale opzionale CFA3010 Z-Wave6.indd 102 09.01.2019 16:21:08...

  • Page 103: Istruzioni Di Montaggio

    Serratura a cilindro con funzione di zione! l‘installazione / uso emergenza e di pericolo. Chiudibile simboli da entrambi i lati, anche se la chiave è inserita Controllare prima dell’installazione X = 7-12 mm 7-12 mm CFA3010 Z-Wave6.indd 103 09.01.2019 16:21:08...

  • Page 104: 4.4 Preparazione Del Cilindro Della Porta

    4. Tipp 1b Sostituire il cilindro nel caso non sia possibile raggiungere la sporgenza necessaria (7-12 mm) o non sia disponibile un cilindro con funzione di emergenza e di pericolo X = 7-12 4.2 a 4.2 b CFA3010 Z-Wave6.indd 104 09.01.2019 16:21:10...
  • Page 105 4.2 e per i seguenti passi di mon- taggio, sbloccare la porta check! Segare la testa di una chiave. Attenzione! ABUS non risponde dei danni. Richiedere prima eventualmente il consenso del proprietario di casa. 4.3 a 4.3 b y = 4-7 CFA3010 Z-Wave6.indd 105...

  • Page 106: Preparazione Dell'unità

    4.3 d 4.3 c y = 4-7 Prestare attenzione alle diverse posizioni della chiave a scanalatura e della chiave reversibile! 4.4 b 4.4 a 4.5 a 4.5 b CFA3010 Z-Wave6.indd 106 09.01.2019 16:21:16...

  • Page 107: Fissare La Piastra Di Fissaggio

    Incollare la piastra di fissaggio 4.7e 4.7a Versione Fissare con viti la piastra di fissaggio 4.8c 4.8a Versione Piastra di fissaggio con rosetta di fissaggio a scomparsa 4.9d 4.9a 4.6a 4.6b 4.6c 4.6d Girare fino all‘arresto 4.10 CFA3010 Z-Wave6.indd 107 09.01.2019 16:21:17...
  • Page 108 4.7a 4.7b 4.7c 4.7d 48 h 4.8a 4.7e 4.10 Non forare la serratura incassata! Eventualmente accorciare le viti CFA3010 Z-Wave6.indd 108 09.01.2019 16:21:21...

  • Page 109: Fissaggio Con Rosetta Di Fissaggio

    4.8b 4.8c 4.10 4.9a 4.9b y = 38 mm 4.9c 4.9d CFA3010 Z-Wave6.indd 109 09.01.2019 16:21:22...

  • Page 110: Fissare L'unità

    4.10 4.10 a 90° ACCU 4.10 b 4.10 c click! F1 F2 Navigare blocco/ conferma sblocco/ uscita L1 L2 CFA3010 Z-Wave6.indd 110 09.01.2019 16:21:27...

  • Page 111: Codifica Dell'attuatore

    3 sec. - 10 sec. chiudere close ruota automaticamente 5.3 a press ruota automaticamente 5.3 a check! In caso di LED lampeggiante rapida e beep Impostazione della rapida, porta o cilindro rimuovere la causa del guasto CFA3010 Z-Wave6.indd 111 09.01.2019 16:21:27...

  • Page 112: Inclusione / Exclusione

    Inclusione / Esclusione Inclusione Esclusione Controller press! 3 sec. Funzioni opzionali aggiuntive: Potenza, Velocità e passaggio da S2 a S0 Security press! 3 sec. 3 sec. Per uscire, premere CFA3010 Z-Wave6.indd 112 09.01.2019 16:21:29...

  • Page 113: Ripristino

    Per uscire, premere 3 sec. press press 3 sec. 3 sec. Reset dell‘ azionamento press press 3 sec. 3 sec. Reset de l‘inclusione press press 3 sec. 3 sec. Reset di fabbrica completo CFA3010 Z-Wave6.indd 113 09.01.2019 16:21:29...

  • Page 114: Uso

    Sostituzione delle batterie/Mantenimento INFo 6.1 a ca. 3 sec. - 10 sec. 6.1 b 6.1 c 4.9 c Ready Sostituire tutte le batterie! Ri- muovere le quattro batterie e poi inserire le quattro nuove batterie. CFA3010 Z-Wave6.indd 114 09.01.2019 16:21:32...

  • Page 115: Consigli Per L'eliminazione Guasti

    è necessaria per il corretto riferimento dell‘attuatore stata girata la rotella manuale riconoscimento della dell‘attuatore posizione a seguito di una rotazione manuale dell‘ attuatore mediante chiave dall‘esterno o rotella ma- nuale dall‘interno. CFA3010 Z-Wave6.indd 115 09.01.2019 16:21:33...

  • Page 116: Note Legali

    Smaltire il dispositivo in conformità con Garanzia gli obblighi dispositivi elettrici ed elettro- I prodotti ABUS sono progettati con la nici usati Direttiva CE 2002/96 / CE - RAEE massima cura, construito e collaudato in (Rifiuti da apparecchiature elettriche ed conformità...
  • Page 117 Por tanto, visite nuestra página web www.abus.com e introduzca „Ho- meTec Pro Z-Wave“ en el buscador. En la lista de productos, dentro de la pestaña „Descargas“, encontrará...

  • Page 118: Aplicaciones Y Notas Importantes

    Aplicaciones y notas importantes 1. 1. Tenga también en cuenta el manual de su controlador Z-Wave primario SKU: ABUS CFA3010 aparato y el controlador añadirá automáticamente el aparado al Inicio rápido conectarlo. Este es un cerrojo de seguridad para puertas dentro del espacio ¿Qué...
  • Page 119 El aparato debe añadirse a una red supone una ventaja. Así, puede inalámbrica existente y comuni- integrarlo en un sistema de cierre carse con los aparatos de dicha red ya existente. El único requisito para (inclusión). CFA3010 Z-Wave6.indd 119 09.01.2019 16:21:34...
  • Page 120 (0xff) y puerta cerra- Los productos compatibles con el da (0x00). inicio inteligente SmartStart pue- den conectarse a una red Z-Wave Restablecimiento a los valores de escaneando el código QR que se fábrica CFA3010 Z-Wave6.indd 120 09.01.2019 16:21:35...
  • Page 121 Z-Wave primario. o rojo = no finalizado correctamente y suena una señal Proceso básico: de confirmación. 1. En primer lugar, inicie el proceso de actualización en el Asociación controlador Z-Wave primario. Un aparato controla otro aparato. CFA3010 Z-Wave6.indd 121 09.01.2019 16:21:35...

  • Page 122: Parámetros De Configuración

    - 4 señal al alcanzar la posición de bloqueo - 5 señal al alcanzar cualquier posición final Las señales de teclas, batería baja, error y otras señales de alarma no se pueden modificar. CFA3010 Z-Wave6.indd 122 09.01.2019 16:21:35...
  • Page 123 Fuerza Nivel 1 - 2 Ajuste del par del pa- actual al mover sador el pasador: - 1 automático / normal (desplaza- miento según los parámetros del recorrido de programa- ción) - 2 máximo CFA3010 Z-Wave6.indd 123 09.01.2019 16:21:35...
  • Page 124 Mio. en que se ha de blo- desplazado queo en dirección „bloqueo“ Versión Ver- Indicación de de firm- sión 65535 la versión del ware de firmware de ABUS ABUS, p. ej., 1.05 CFA3010 Z-Wave6.indd 124 09.01.2019 16:21:35...

  • Page 125: Datos Técnicos

    Z-Wave para indicar que está listo para la comunicación con otros aparatos. • Node Information Frame (marco de información de nodos) - es un mensaje inalámbrico especial enviado por un aparato Z-Wave para comunicar que está listo para transmitir sus funciones y prestaciones. CFA3010 Z-Wave6.indd 125 09.01.2019 16:21:35...

  • Page 126: Contenido

    4,2 x 9,5 mm TOOLS Opción 1 Opción 2 3 mm opcional opcional CFA3010 Z-Wave6.indd 126 09.01.2019 16:21:36...

  • Page 127: Instrucciones De Montaje

    / emergencia y de peligro. Se puede símbolos materia- funcionamiento cerrar por los dos lados, incluso cuan- les! do hay una llave metida dentro Comprobar antes del montaje X = 7-12 mm 7-12 mm CFA3010 Z-Wave6.indd 127 09.01.2019 16:21:37...

  • Page 128: 4.4 Preparación Del Cilindro De La Puerta

    4. Tipp 1b Sustituir el cilindro si no se puede alcanzar el resalto (7-12 mm) o si no hay ningún cilindro disponible con función de emergencia y de peligro X = 7-12 4.2 a 4.2 b CFA3010 Z-Wave6.indd 128 09.01.2019 16:21:40...
  • Page 129 Serrar el cabezal de una llave. ¡Atención! ABUS no se hace responsable de los daños. En caso necesario, solicite el consentimiento de su arrendador. 4.3 a 4.3 b y = 4-7 CFA3010 Z-Wave6.indd 129...

  • Page 130: Preparación Del Accionamiento

    4.3 d 4.3 c y = 4-7 ¡Tenga en cuenta las diferentes posiciones de las llaves con puntas y de las llaves reversibles! 4.4 b 4.4 a 4.5 a 4.5 b CFA3010 Z-Wave6.indd 130 09.01.2019 16:21:47...

  • Page 131: Fijar La Chapa De Sujeción

    Pegar la chapa de sujeción 4.7e 4.7a Variant Atornillar la chapa de sujeción 4.8c 4.8a Variant Chapa de sujeción con atornillado con escudo redondo 4.9d 4.9a 4.6a 4.6b 4.6c 4.6d Gire hasta que se detenga 4.10 CFA3010 Z-Wave6.indd 131 09.01.2019 16:21:48...
  • Page 132 4.7a 4.7b 4.7c 4.7d 48 h 4.8a 4.7e 4.10 No taladre an la cerradura empotrable! En caso neces- ario, acortar los tornillos CFA3010 Z-Wave6.indd 132 09.01.2019 16:21:52...

  • Page 133: Chapa De Sujeción Con Escudo Redondo

    4.8b 4.8c 4.10 4.9a 4.9b y = 38 mm 4.9c 4.9d CFA3010 Z-Wave6.indd 133 09.01.2019 16:21:53...

  • Page 134: Montar El Accionamiento

    4.10 4.10 a 90° ACCU 4.10 b 4.10 c click! Funcionamiento F1 F2 Navigation cerrar/ confirmar desbloquear/ abandonar L1 L2 CFA3010 Z-Wave6.indd 134 09.01.2019 16:21:57...

  • Page 135: Programación Del Accionamiento

    5.3 a press gira de forma automática 5.3 a check! Corregir el error si las luces LED Configuración de la parpadean puerta o del cilindro rápidamen- te y pitido rápido CFA3010 Z-Wave6.indd 135 09.01.2019 16:21:57...

  • Page 136: Inclusión / Exclusión

    Inclusión / Exclusión Inclusión Exclusión Controller press! 3 sec. Funciones adicionales: Fuerza, velocidad y cambio de S2 a S0 Security press! 3 sec. 3 sec. Pulsar para abandonar CFA3010 Z-Wave6.indd 136 09.01.2019 16:21:59...

  • Page 137: Restablecimiento De Fábrica

    Todas las configuraciones se eliminarán Pulsar para abandonar 3 sec. press press 3 sec. 3 sec. Restablecimiento del accionamiento press press 3 sec. 3 sec. Restablecimiento del inclusión press press 3 sec. 3 sec. Restablecimiento de fábrica CFA3010 Z-Wave6.indd 137 09.01.2019 16:21:59...

  • Page 138: Funcionamiento

    Cambio de pilas/Cuidado INFo 6.1 a ca. 3 sec. - 10 sec. 6.1 b 6.1 c 4.9 c Ready Cambie todas las pilas! Retire los cuatro baterías en primer lugar y luego insertar los cuatro pilas nuevas. CFA3010 Z-Wave6.indd 138 09.01.2019 16:22:04...

  • Page 139: Consejos Para Eliminar La Solución De Problemas

    CFA3010 Z-Wave6.indd 139 09.01.2019 16:22:05...

  • Page 140: Advertencias Legales

    ABUS administración municipal, las empresas decidirá si reparar o reemplazar la Home- locales de eliminación de residuos o con...
  • Page 141 CFA3010 Z-Wave6.indd 141 09.01.2019 16:22:05...
  • Page 142 CFA3010 Z-Wave6.indd 142 09.01.2019 16:22:05...
  • Page 143 CFA3010 Z-Wave6.indd 143 09.01.2019 16:22:05...
  • Page 144 © ABUS 2018. ABUS August Bremicker Söhne KG, DE-58292 Wetter Tel.: +49 (0) 23 35 63 40 CFA3010 Z-Wave6.indd 144 09.01.2019 16:22:05...

Table of Contents
