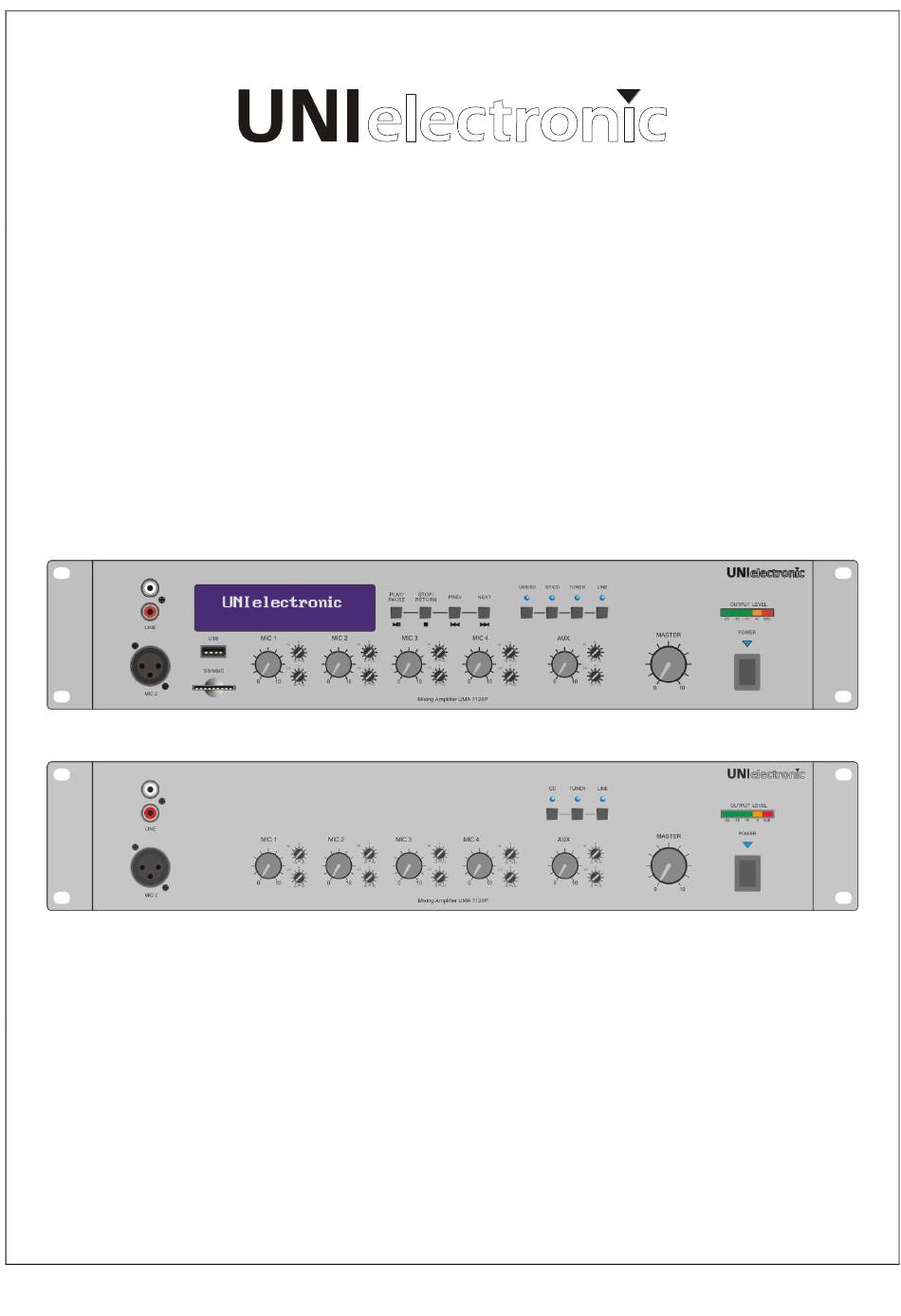

- Page 1 UMA 7120PB / UMA 7120 Mischverstärker Mixing Amplifier UMA 7120PB UMA 7120 Bedienungsanleitung User Manual BDA V181201DEEN...
- Page 2 Eingangssteller des Verstärkers vollständig zurückgedreht sein. Bei falscher Position der Einsteller kann es durch einen zu hohen Pegel zur Beschädigung von Lautsprechern und/oder des Verstärkers kommen. Lieferumfang: Verstärker Bedienungsanleitung Netzanschlusskabel Fernbedienung für den internen MP3-Player (nur UMA 7120PB) Bluetooth-Antenne (nur UMA 7120PB)
-
Page 3: Bedienelemente Und Anschlüsse
MASTER Pegelsteller Track Taste* MIC 2 Klangregler Aussteuerungsanzeige Quellenumschaltung MIC 3 Pegelsteller Ein-/Ausschalter MIC 2 Audioeingang MIC 3 Klangregler Nur UMA 7120PB 1.2 Rückansicht 24V DC Spannungsversorgung 230V AC Spannungsversorgung MIC 4 Gainsteller Lautsprecherausgang Sprechstellenanschluss CD Eingang Vorgong Ein/Aus MIC 1 Eingang... - Page 4 2. Audioeingänge 2.1 Mikrofon Eingänge / Priorität Die Eingangsempfindlichkeit der Mikrofoneingänge (35, 37, 39, 41) kann mit dem GAIN Einsteller (36, 38, 40, 42) im Bereich von 5mV bis 300mV angepasst werden. Durch die Klangsteller HI / LO (12, 14, 16, 18) an der Front des UMA 7120 ist eine Frequenzanpassung möglich.
- Page 5 Während der Wiedergabe des Alarmtons, Gongs oder einer Sprachdurchsage über die Systemsprechstelle, liegen an dem Anschluss PRIO OUT 24V an. Die Spannung kann z.B. zur Ansteuerung von externen Pflichtrufrelais genutzt werden. Die maximale Belastbarkeit beträgt 100mA. Der PRIO OUT kann auch gegen GND (Masse) schalten. Hierzu ist es notwendig den Jumper 1 im Inneren des Gerätes von der linken Position (siehe Bild) auf die rechte Position umzustecken.
- Page 6 4. MP3-Player (nur UMA 7120PB) 4.1 Unterstützte Medien Führen Sie die Speicherkarte mit leichtem Druck in den „SD“-Einschub (1) ein, bis sie einrastet. SD-Karte: Es werden SD Karten bis zu einer Größe von 32GB unterstützt. USB: Stecken Sie den Speicherstick in die USB Buchse.
-
Page 7: Installation And Setup Instructions
Incorrect positioning of these level controls can lead to sudden outburst of sound, that can damage speakers and /or amplifier. Scope of delivery: Amplifier User Manual Power Cable Remote controller for internal MP3- Player (only UMA 7120PB) Bluetooth-Antenna (only UMA 7120PB) -
Page 8: Controls And Connectors
MIC 2 Tone Controls Level Indicator Source Selector MIC 3 Control Power Switch MIC 2 Input MIC 3 Tone Controls UMA 7120PB only 1.2 Rear View 24V DC Connector 230V AC Power Connector MIC 4 Gain control Speaker Output Connector for Paging Station... -
Page 9: Audio Inputs
2. Audio Inputs 2.1 Mic Inputs / Priority The input sensitivity of these MIC inputs (35, 37, 39, 41) can be adjusted by the separate GAIN controls (36, 38, 40, 42) in the range of 5 – 300mV. Every input has separate HI and LO tone controls (12, 14, 16, 18) at the front, that allow for tone adjustment if necessary. -
Page 10: Audio Outputs
During an alarm, chime or announcement via the system paging station, 24V are available at the PRIO OUT connector (32). This voltage can i.e. be used to control a bypass relay. The maximum current is 100mA. Also the PRIO OUT contact can be switched to GND (Ground). For this purpose it is necessary to change the position of internal Jumper 1 from the left position (see... - Page 11 4. MP3-Player (UMA 7120PB only) 4.1 Supported Media Insert the SD Card into this slot (1) with light pressure until it snaps in. Card: Cards up to max 32GB are supported. USB: Insert the USB media into the USB connector.
-
Page 12: Technische Daten / Specifications
≦0.1% at 1KHz, 1/3 rated power Klirrfaktor: THD: Stromaufname: Power consumption: 200W Betriebsspannung: Operating voltage: 190V~240V 50Hz and DC24V Abmessungen: Dimensions: 484x320x88mm Gewicht: Weight: 7,5 kg UNIelectronic Vertriebs GmbH Steinbrinksweg 25 D-31840 Hessisch Oldendorf Fon +49 5152 525220 info@unielectronic.com www.unielectronic.com...
