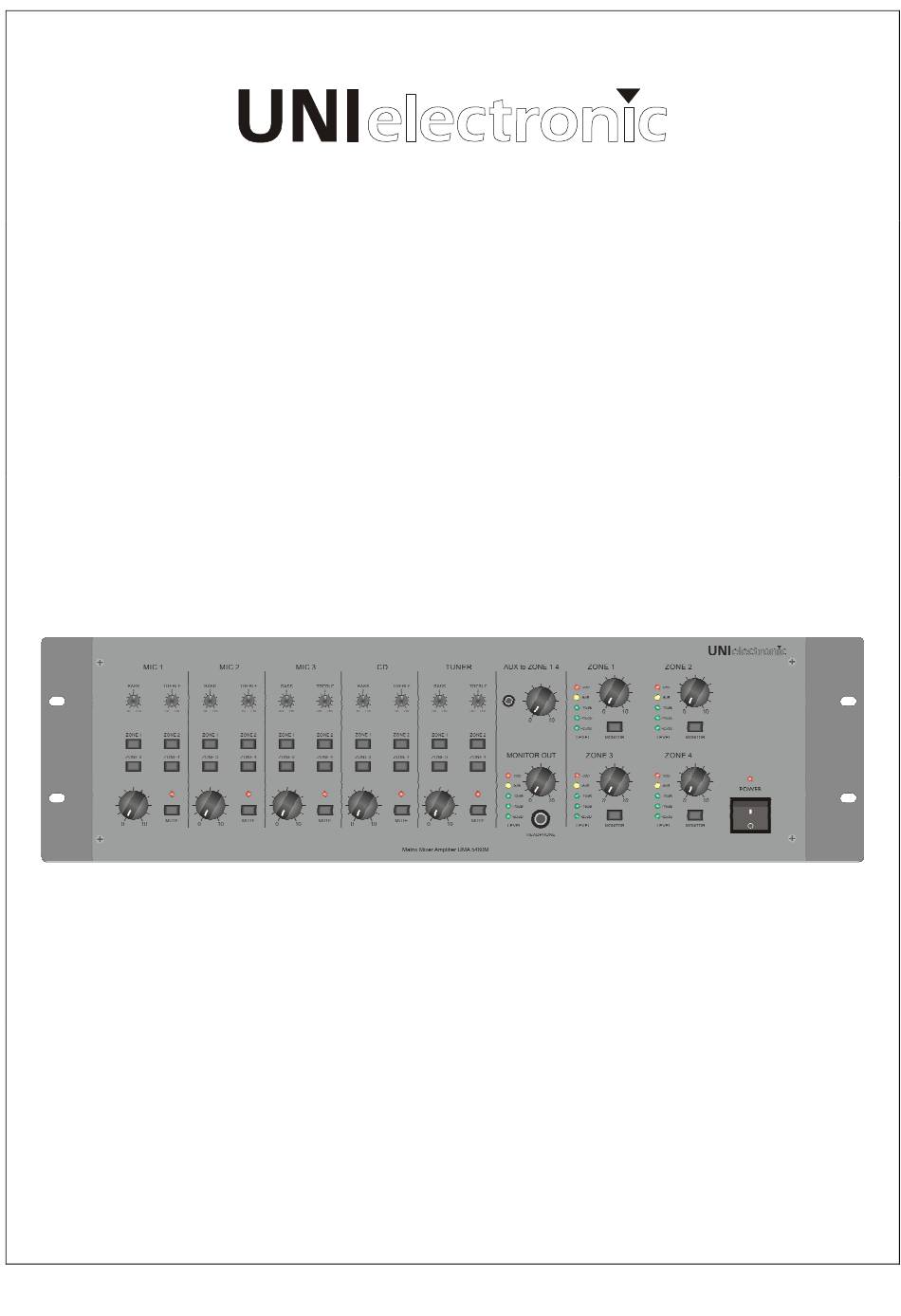

- Page 1 UMA 5460M Matrix Mischverstärker Matrix Mixing Amplifier Bedienungsanleitung User Manual BDA V150403DEEN...
- Page 2 Installations- und Aufstellungshinweise Um einen zuverlässigen Betrieb des Gerätes zu gewährleisten, sollten Sie diese Installations- und Aufstellungshinweise unbedingt berücksichtigen. Zur Vermeidung von Überhitzung, ist darauf zu achten, dass das Gehäuse, und/oder der Gestellschrank ausreichend belüftet ist und sich keine weiteren Wärmequellen in unmittelbarer Nähe befinden. Die zulässige Umgebungstemperatur von + 30°...
-
Page 3: Bedienelemente Und Anschlüsse
1. Bedienelemente und Anschlüsse 1.1 Frontansicht 1. Eingänge 1.1 Tieftonsteller 1.5 Hochtonsteller 1.2 Routing in Zone 1 Ein / Aus 1.6 Routing in Zone 2 Ein / Aus 1.3 Routing in Zone 3 Ein / Aus 1.7 Routing in Zone 4 Ein / Aus 1.4 Lautstärkesteller 1.8 Stummschaltung Ein / Aus 2. - Page 4 1.2 Rückansicht Ausgang Zone 1 MIC 1 Gain Steller MIC/ LINE Schalter für MIC 3 Ausgang Zone 2 230V AC Spannungsversorgung MIC 3 Eingang Monitorausgang Ausgang Zone 3 MIC 3 Gain Steller Paging Eingang Ausgang Zone 4 MIC/ LINE Schalter für MIC 2 Pegelsteller für Paging Eingang TUNER Eingang MIC 2 Eingang...
- Page 5 1. Audioeingänge 1.1 Mikrofon Eingänge Schließen Sie an diese Eingänge (13, 23, 26) die Audiosignale der gewünschten Signalquellen an. Die Eingangsempfindlichkeit können Sie durch den Schiebeschalter (12, 22, 25), der sich über der XLR Buchse befindet, anpassen. In der Position LINE beträgt diese –17dB, in der Position MIC –50dB. Um Mikrofone, die eine Phantomspeisung benötigen, an diesem Eingang zu betreiben, schalten Sie den Schiebeschalter auf die Position 15V.
- Page 6 3. Bedienelemente 3.1 Eingangskanäle Der UMA 5460M verfügt über 5 Eingänge, die identische Konfigurationsmöglichkeiten aufweisen. Pegelsteller Den Eingangspegel können Sie mit dem Steller (1.4) anpassen. Mit den Klangstellern BASS (1.1) und TREBLE (1.5) ist eine Klangeinstellung möglich. Muting Durch Betätigen der MUTE Taste (1.8) können Sie das Eingangssignal stummschalten.
-
Page 7: Installation And Setup Instructions
Installation and setup instructions To ensure reliable and save operation of the unit, you should carefully read this instruction- and setup-manual. To prevent overheating, make sure that the cabinet and / or the rack is sufficiently ventilated and that there are no other heat sources in the immediate vicinity. -
Page 8: Controls And Connectors
1. Controls and Connectors 1.1 Front View 1. Input Controls 1.1 Bass Control 1.5 Treble Control 1.2 Routing into Zone 1 On / Off 1.6 Routing into Zone 2 On / Off 1.3 Routing into Zone 3 On / Off 1.7 Routing into Zone 4 On / Off 1.4 Volume Control 1.8 Muting On / Off... - Page 9 1.2 Rear View Output Zone 1 MIC 1 Gain Control MIC/ LINE Selector for MIC 3 Output Zone 2 230V AC Connector MIC 3 Input Monitor Output Output Zone 3 MIC 3 Gain Control Paging Input Output Zone 4 MIC/ LINE Selector for MIC 2 Gain Control for Paging Input TUNER Input MIC 2 Input...
-
Page 10: Audio Inputs
1. Audio Inputs 1.1 Microphone Inputs Connect your signal sources to the inputs (13,23, 26). The input sensitivity can be chosen by the selector switch (12, 22, 25) In the LINE position the sensitivity is –17dB while in the MIC position it is –50dB. To connect microphones that require phantom power select the selector to the 15V position. -
Page 11: Switches And Controls
3. Switches & Controls 3.1 Inputs The UMA 5460M has 6 inputs with identical options for the configuration. Controls The input gain can be controlled with the control (1.4) The Bass (1.1) & Treble (1.5) controls allow a tone adjustment Muting The Input signal can be muted by pressing the MUTE button (1.8) - Page 12 UNIelectronic Vertriebs GmbH Steinbrinksweg 25 D-31840 Hessisch Oldendorf Fon +49 5152 525220 info@unielectronic.com www.unielectronic.com...
