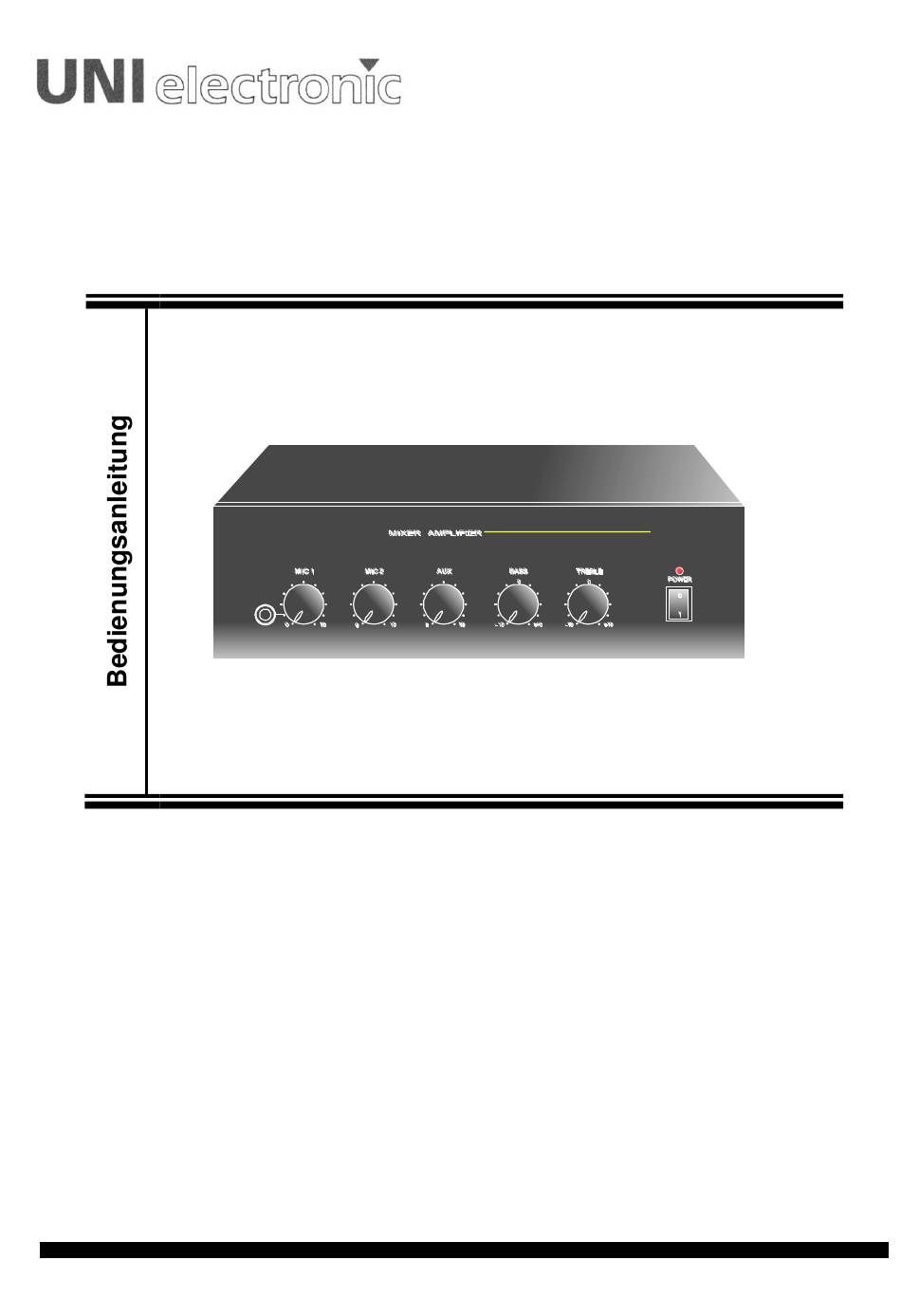

- Page 1 ELA-Verstärker SERIE 2000 ELA-Mischverstärker UMA - 2040...
-
Page 2: Allgemeine Hinweise
Allgemeine Hinweise Verlegen Sie Mikrofonkabel nicht neben Netz-, Daten, Telefon- o. 100V-Lautsprecherleitungen Verlegen Sie 100V-Lautsprecherleitungen nicht neben Netz-, Daten o.Telefonleitungen Steuern Sie den Verstärker bei Sprachwiedergabe nicht über 90% seiner Nennleistung aus Steuern Sie den Verstärker bei lauter Musikwiedergabe nicht über 70% seiner Nennleistung aus ... - Page 3 FRONTANSICHT ELA-Mischverstärker 1. Mic 1 Eingang (6mm Klinke) 5. Master Klangeinsteller (Bässe) 2. Mic 1 Pegeleinsteller 6. Master Klangeinsteller (Höhen) 3. Mic 2 Pegeleinsteller 7. Netzschalter 4. Aux Pegeleinsteller 8. Betriebsanzeige - LED Rückansicht 1. Gleichspannungsanschluss (24V) 9. Gong ein/aus 2.
- Page 4 TEL PRE MUTE CHIME POWER AMP TONE MIC1 PRE 100V MIC2 PRE 8ohm 230V AUX1 PRE 115V 16V OR 10V PHANTOM POWER DC 24V OR 12V LINEOUT Title Size Number Revision Date: 7-May-2002 Sheet File: A:\PBL2000.SCH Drawn By:...
- Page 5 Netzanschluss Die Geräte können mit 115V oder 230V Wechselspannung betrieben werden. Im Auslieferzustand sind die Geräte auf 230V Netzspannung (AC) eingestellt. Notstromversorgung (24V/DC) Bei Batteriebetrieb erden Sie bitte unbedingt die Geräte, um die elektrische Stabilität des Systems sicherzustellen. Achtung: Das Anschlusskabel muss unbedingt mit einer flinken Sicherung versehen sein (20W: 6,3A, 40W: 8A, 60W: 10A)! Achten Sie unbedingt auf korrekte Polarität! Mikrofon - Anschluss Fur den MIC 1Mikrofoneingang verwenden Sie vorn an der Front einen standardmässigen 6,3mm...
- Page 6 Gong Ein/Aus 1. Der Gong ist in der Stellung ‚On’ des Schalters ‚Chime’ an der Geräterückseite, aktiviert. 2. Ist der Gong eingeschaltet wird beim Betätigen von Mic1 (DIN Eingang) vor der Sprachdurchsage ein Gong Signal (Vorgong) ausgelöst. Der Gong Pegel ist werksseitig voreingestellt. Anschluss f.
-
Page 7: Technische Daten
Series 2000 Technische Daten Type ELA-Mischverstärker Modell UMA - 2040 Netzspannung AC 115V / 230V , 50 / 60Hz ± 10% umschaltbar Spannungs- versorgung Batteriespannung DC 12V (MAX 10% Abweichung) Ausgangs- Max : leistung Nenn : Ausgänge Lautspr.-Ausgänge: 8Ω,25V,70V,100V Line Ausgänge: 1V , 600Ω Eingänge Mic1~2 : 1mV,250Ω... -
Page 8: Public Address Amplifier
PUBLIC ADDRESS 2000 AMPLIFIER SERIES Cover Models: Mixer Amplifier ．UMA - 2040... -
Page 9: General Installation
WARNING:THIS APPLIANCE MUST BE EARTHED As the colours of the wires in the mains lead of this IMPORTANT apparatus may not correspond with the coloured The wires in the mains lead are coloured markings identifying the terminals in your plug proceed as in accordance with the following code: follows: The wire which is coloured green and yellow must be... -
Page 10: Rear Panel
FRONT PANEL Mixer Amplifier 1. Mic 1 Input (phone) 5. Mater Tone Control (Bass) 2. Mic 1 Volume Control 6. Mater Tone Control (Treble) 3. Mic 2 Volume Control 7. Power On/Off Switch 4. Aux Volume Control 8. Power On/off Indicator LED REAR PANEL 1. - Page 11 TEL PRE MUTE CHIME POWER AMP TONE MIC1 PRE 100V MIC2 PRE 8ohm 230V AUX1 PRE 115V 16V OR 10V PHANTOM POWER DC 24V OR 12V LINEOUT Title Size Number Revision Date: 7-May-2002 Sheet File: A:\PBL2000.SCH Drawn By:...
- Page 12 Mains Connection The supply transformer has been designed for use either 115Vac or 230Vac, Selected by slide switch on rear panel. The amplifier is factory set at 230Vac mains Voltage. Battery Connection(12Vdc for 20w / 40w, 24Vdc for 60w) When using external batteries, earth the amplifier via the screw terminal because of the high voltages present.
- Page 13 Telephone Connection This input is for emergency announcements/signals. Input level can be set by level control on the rear panel. The TEL input has the highest priority and will override all other inputs. Aux Connection The equipment provides an auxiliary input which may be used for connecting other signal sources such as a Radio Tuner, CD or Cassette player.
-
Page 14: Technical Specifications
Series 2000 Technical Specifications Type Mixer Amplifier Model UMA - 2040 Supply Mains Voltage AC 115V / 230V , 50 / 60Hz ± 10% switchable Battery Voltage DC 12V (MAX 10% deviation) Output power Max : Rated : Outputs Speaker outputs: 8Ω,25V,70V,100V Line out: 1V , 600Ω...
