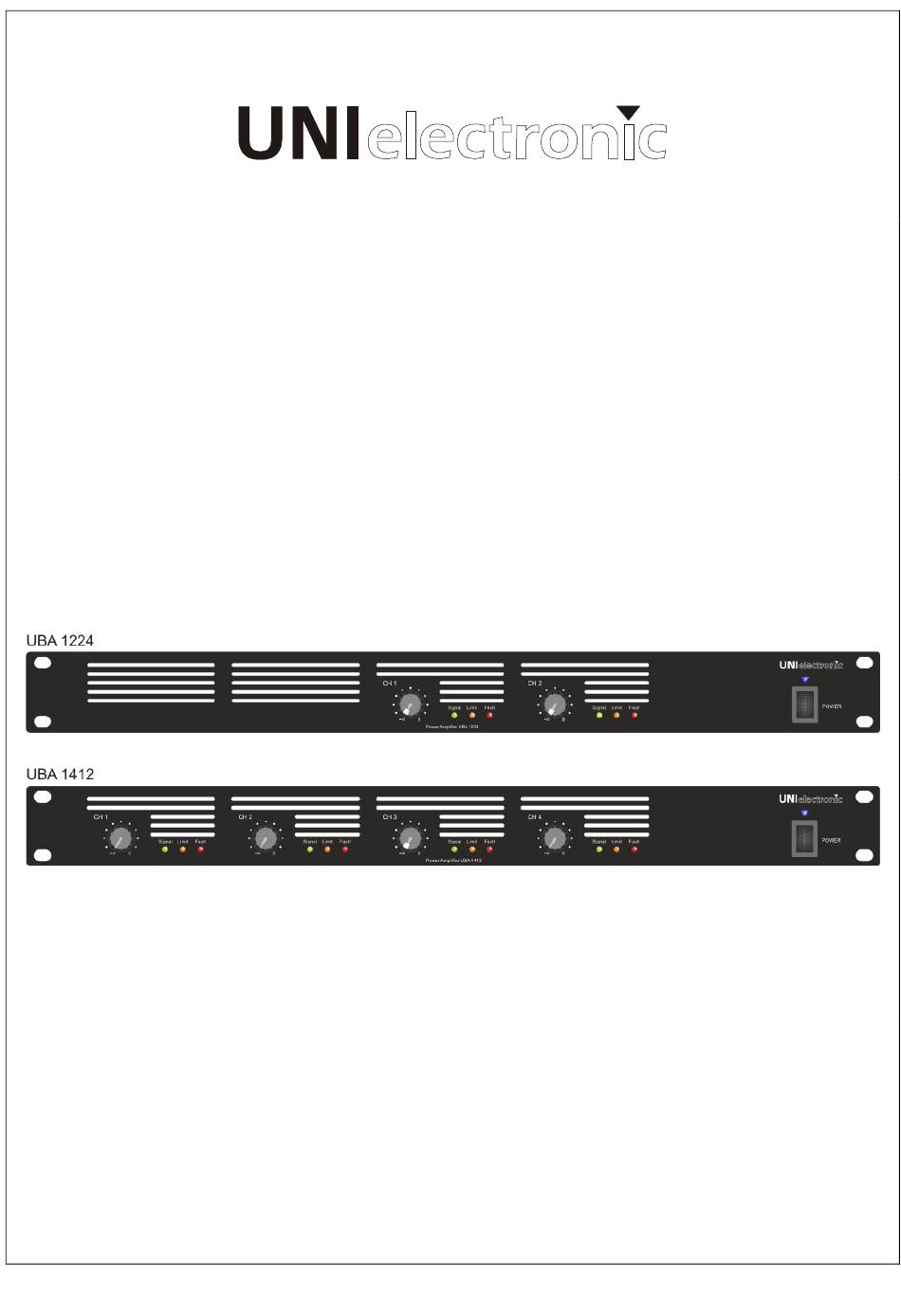

- Page 1 Class-D Leistungsverstärker Class-D Power Amplifier UBA 1224 UBA 1412 Bedienungsanleitung User Manual BDA V130601DE...
- Page 2 Installations- und Aufstellungshinweise Um einen zuverlässigen Betrieb des Gerätes zu gewährleisten, sollten Sie diese Installations- und Aufstellungshinweise unbedingt berücksichtigen. Zur Vermeidung von Überhitzung, ist darauf zu achten, dass das Gehäuse, und/oder der Gestellschrank ausreichend belüftet ist und sich keine weiteren Wärmequellen in unmittelbarer Nähe befinden.
- Page 3 1. Frontansicht UBA 1412 UBA 1224 Pegelsteller Fehleranzeige Signalanzeige Betriebsanzeige Limiteranzeige Netzschalter 2. Rückansicht UBA1212 UBA1224 Netzanschluss 100V Lautsprecherausgang 24V DC Eingang Symmetrischer Audioeingang Anschluss für Ferneinschaltung...
-
Page 4: Eingänge / Ausgänge
3. LED Anzeigen an der Front (2, 3, 4) 3.1 Signal Diese LED zeigt die momentane Aussteuerung des Kanals an. 3.2 Limit Diese LED signalisiert eine Übersteuerung des Eingangskanals. Eine dauerhafte Übersteuerung kann zu einem Defekt der Endstufe führen. 3.3 Fault Diese LED signalisiert einen Kurschluss des Lautsprecherausgangs , Überhitzung, Überlastung und einen internen Fehler der Endstufe. -
Page 5: Installation And Setup Instructions
English Installation and setup instructions To ensure reliable and save operation of the unit, you should carefully read this instruction- and setup-manual. To prevent overheating, make sure that the cabinet and / or the rack is sufficiently ventilated and that there are no other heat sources in the immediate vicinity. For trouble-free operation the ambient temperature of 30°... -
Page 6: Front Panel
1. Front panel UBA 1412 UBA 1224 Volume control Fault indicator Signal indicator Power indicator Limiter indicator Main switch 2. Rear panel UBA1212 UBA1224 230V Supply input 100V Speaker output 24V DC Supply input Balanced audio input Remote control input... -
Page 7: Front Panel Indicators
3. Front panel indicators (2, 3, 4) 3.1 Signal This LED indicates that a signal in fed to the particular amplifier. 3.2 Limit This LED indicates an overload in the input channel. Permanent clipping can result in a defective amplifier. 3.3 Fault This LED indicates a short circuit of the speaker output, overheating, overload or an internal error of the amplifier. -
Page 8: Technische Daten / Specifications
≦0.1% at 1KHz, 1/3 rated power Klirrfaktor: THD: Stromaufname: Power consumption: 600W Betriebsspannung: Operating Voltage: 190V~240V 50Hz and DC24V Abmessungen: Dimensions: 484x395x44mm Gewicht: Weight: 9 kg 7,5 kg UNIelectronic Vertriebs GmbH Steinbrinksweg 25 D-31840 Hessisch Oldendorf Fon +49 5152 525220 info@unielectronic.com www.unielectronic.com...
