Konig & Meyer 19713 Manual

19713 iPad mini Stativhalter
- Starker Auftritt ! Die beste Art, Ihr iPad mini in Szene zu setzen.
- Die Halterung hält das iPad mini effektvoll und sicher.
- Gleichermaßen geeignet für Bühne, Heim und Studio.
- Dank 3/8"(5/8")-Innengewinde auf jedes Mikrostativ montierbar.
- Das iPad mini einfach in die speziell angepasste Aufnahmeplatte einclipsen.
- Stufenlos verstellbar in Neigung (senk-/waagerecht) und Format (quer/hoch).
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese
Anleitung informiert Sie über alle wich tigen Schritte bei Aufbau und
Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
SICHERHEITSHINWEISE
- geeignete Stative verwenden: Standfestigkeit, 3/8"(5/8")-
- Gewinde; vozugsweise K&M-Mikrofonstative bzw. -halterungen
- das iPad mini sorgfältig in die Halteplatte einclipsen und auf
- sicheren Sitz prüfen
- umsichtige Handhabung; v.a. bei Änderungen von
- Neigung/Format.
- speziell angepasst an iPad mini

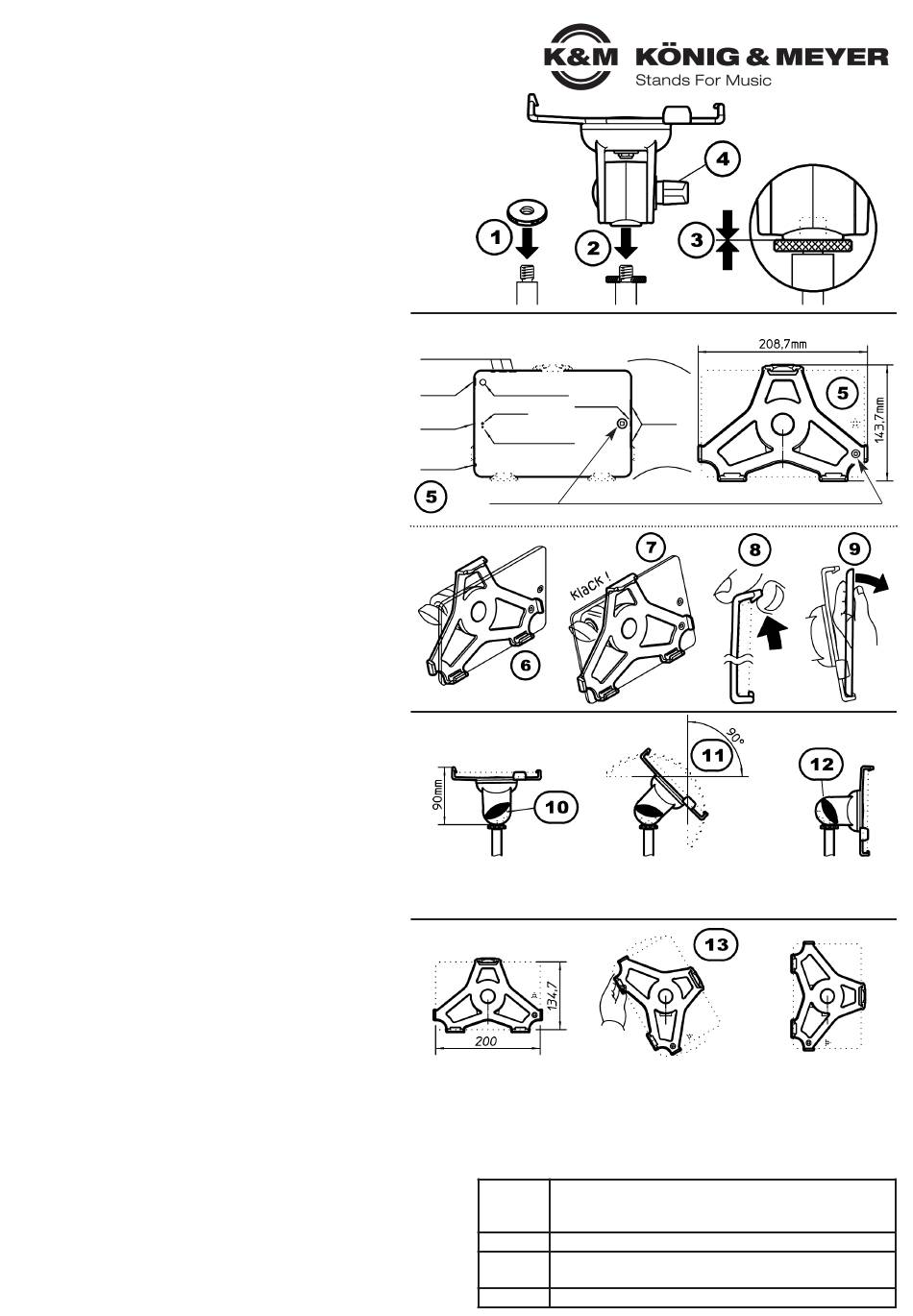

AUFSTELLANLEITUNG
MONTAGE
Der Aufbau der iPad mini-Halterung ist einfach.
Voraussetzung ist ein geeignetes Stativ
(s.o. SICHERHEITSHINWEISE).
1 Rändelscheibe (3/8") bis zum Anschlag
1 auf das Gewinde des Stativs drehen.
2 Anschließend Halterung aufschrauben
3 Rändelscheibe mit der Halterung verspannen
4 Flügelmutter festziehen
EINLEGEN des IPAD MINI
5 iPad mini nach dem HOME-Button Symbol AUSRICHTEN
5 (ist auf einer Seite der Halterung eingeprägt)
6 iPad mini erst unten EINLEGEN und dann...
7 ...oben EINCLIPSEN.
Die Demontage erfolgt in umgekehrter Reihenfolge.
BENUTZERHINWEISE
Die iPad mini-Halterung kann in Format und Neigung verstellt
werden. Zu diesem Zweck muss das iPad mininicht aus der
Halteplatte entnommen werden.
NEIGUNG
Das iPad mini kann zwischen senkrechter und waagerechter
Endstellung in jeder Position fixiert werden. Dazu:
10 iPad mini halten und Flügelmutter etwas lösen
11 iPad mini neigen wie gewünscht und
12 Flügelmutter wieder festziehen
Format
Die Halterung verfügt über eine 90°-Verdrehfunktion.
Dadurch kann das iPad mini hochkant oder quer
präsentiert werden.
13 Aufnahmeplatte nehmen und ins Quer- bzw.
13 Hochformat drehen - oder in die Schräge!
- Unsichtbare Anschläge in der Halterung
- begrenzen die Verdrehung.
- Zudem rasten die Aufnahmeplatte in den
- beiden Endstellungen ein, was bedeutet, dass eine
- ungewollte Verdrehung des iPad mini nicht stattfindet.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Halterung wackelt
F: B: Verschraubung mit Stativ prüfen, ggf. neu verschrauben
F: B: (s. Aufstellanleitung 1-3)
F: B: Flügelmutter 4 fest anziehen
F: iPad mini sitzt nicht richtig
F: B: iPad korrekt einlegen 6 und hörbar einrasten lassen 7
F: B: Halteplatte ggf. sanft aber bestimmt nach innen biegen
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
19713-300-55 Rev.6 / 19712-500-55 Rev.4 03-80-106-00 6/13
MONTAGE
EINLEGEN und ENTNEHMEN des iPad mini
Lautstärkeregler
Ein-Aus-
Schalter Kamera (Rückseite) Lightning
Connector
Mikrofon
Mikrofon
Kamera (Vorderseite)
3,5 mm
Buchse
Home-Button
(eine Prägung in der Halterung gibt die AUSRICHTUNG des iPad mini vor)
(falsche Ausrichtung führt zu verdeckten Bedienelementen! Bitte beachten)
oben
EINCLIPSEN
unten
EINLEGEN
NEIGUNG
Endstellung: Zwischenposition:
- waagerecht - schräg (0-90°)
- am Anschlag - frei wählbar (Pos. sichern durch
- festes Anziehen der Flügelmutter)
FORMAT
Endstellung: Zwischenposition:
- quer (landscape) - schräg
- eingerastet - nicht eingerastet,behält jedoch die
- gewählte Einstellung
TECHNISCHE DATEN / SPEZIFIKATION
Schwenkgelenk: Polyamid PA-6
Material Halteplatte: PP
Schrauben, Muttern, Scheiben, Federn: Stahl, verz.
Traglast iPad mini
Aufstellmaß: 208,7 x 89,6 x 143,7 mm
Maße
Karton: 235 x 90 x 171 mm
Gewicht netto 0,49 kg, brutto 0,67 kg
Laut-
sprecher
Haken
anheben
Endstellung:
- hoch (portrait)
- eingerastet
ent-
nehmen
Endstellung:
-senkrecht
-am Anschlag
