Brave EZ Split Owner/Operator And Safety Manual

Horizontal log splitter
Hide thumbs Also See for EZ Split:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

MPCLS13A
Model: PCLS13BS

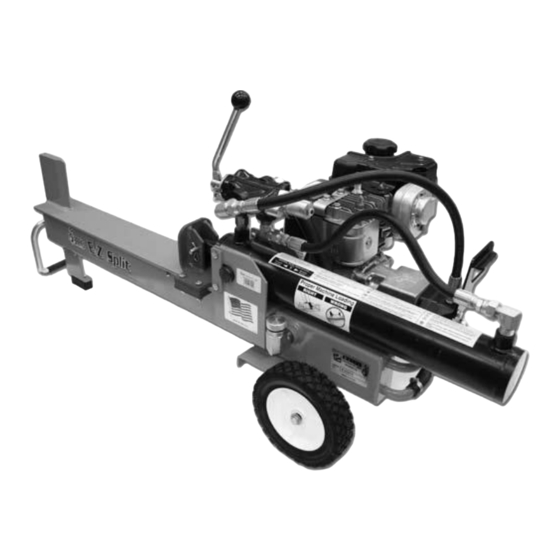

Brave EZ Split
Horizontal
Log Splitter
Model PCLS13
Patented
Owner / Operator
and Safety Manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EZ Split and is the answer not in the manual?

Questions and answers

Related Manuals for Brave EZ Split

Summary of Contents for Brave EZ Split

  • Page 1 MPCLS13A Model: PCLS13BS Brave EZ Split Horizontal Log Splitter Model PCLS13 Patented Owner / Operator and Safety Manual...
  • Page 2 Engine Oil Fill Cylinder...
  • Page 3 1. Safety Instructions Read and understand completely. See pages 4-8. 2. Assembly Instructions Follow the steps listed and assemble your EZ Split log splitter. See pages 9-11. 3. Initial Start-Up Procedure These instructions include the proper fluids to fill the hydraulic tank, engine crankcase, and engine fuel tank.

  • Page 4: Table Of Contents

    Warranty Card............33 Brave...

  • Page 5: Introduction

    SUV, or pick-up truck. Compared to a conventional sized log splitter, the EZ Split is one third the size, and at 138 pounds, it is one fourth the weight. But don't let the size fool you. The engine and heavy-duty hydraulic system delivers 8 tons of splitting force, plenty to split logs up to 18 inches in diameter and 18 inches long.

  • Page 6: Safety

    If any doubt or question arises about the correct or safe method of performing anything found in this or other Brave manuals, contact your Brave dealer or call the Sales and Service representatives at our main headquarters.

  • Page 7: Personal Protection

    Safety DO NOT proceed if any doubt arises about the correct or safe method of performing anything found in this or other Brave manuals. Seek out expert assistance from a qualified person before continuing. CALIFORNIA PROPOSITION 65 Engine exhaust from this product contains chemicals known to the State of California to cause cancer, birth defects, or other reproductive harm.

  • Page 8: Operating Safety

    OPERATING THE LOG SPLITTER. ✘ Do not step over your log splitter when the engine is running because you may trip or accidentally engage the ram. ✘ NEVER attempt to load your log splitter while the ram is in motion. Brave 800-350-8739...

  • Page 9: Log Splitting Safety

    Only use your hand to operate the control lever. NEVER use your foot, knee, a rope, or any other extension device. Important Notice When lifting or moving your EZ Split, keep the engine level (prevent it from tipping). Allowing the engine to tip may cause oil to leak into the carburetor, making starting difficult.

  • Page 10: Refueling

    (if any). If a spark arrester is used, it should be maintained in effective working order by the owner and/or operator. Brave 800-350-8739...

  • Page 11: Assembly Instructions

    1. Using a utility knife, cut along the four corners of the shipping box so the sides lay flat on the ground. This provides full access to your EZ Split log splitter and makes assembly much easier. 2. Cut the plastic strap around the parts box and cylinder. Open the box and make sure you have the following parts.
  • Page 12 6. Slide the hose clamp onto low pressure hose (1). Push the hose onto the fitting and securely tighten the hose clamp with a flathead screwdriver. 7. Thread high pressure hose (2) onto the control valve fitting. Tighten the hose using a crescent wrench. Brave 800-350-8739...
  • Page 13 5/16 x 1 inch hex bolts and locknuts. One bolt and nut is in the parts box; the other is attached to the rail and the shipping bracket. 13. Your EZ Split log splitter is now fully assembled. 800-350-8739 Brave...

  • Page 14: Start-Up Procedure

    You may want to use a long-neck funnel to help reach the fill opening. Refer to the Oil Chart in the engine manual for different viscosities and types to use for different Starting temperatures. Brave 800-350-8739...
  • Page 15 Allow enough time for excess oil to drain from oil level hole. Re-install fill cap and oil level screw making sure O-rings are in place. 9. Check all fittings and hoses for leaks and tighten as needed. Your log splitter is now ready to use. 800-350-8739 Brave...

  • Page 16: Operation

    Brave’ manuals, contact your Brave’ dealer or call the Sales and Service representatives at our main headquarters. Proper care is your responsibility. Before loading and operating the log splitter, put on...
  • Page 17 UNSAFE method and could result in serious injury to your hands. WARNING Do not reach or step across the rail while the log splitter is running. This is a very UNSAFE method which could cause personal injury or even death. 800-350-8739 Brave...
  • Page 18 If you must, hold the log on top and in the middle. Remove your hand immediately when the pusher plate engages the log. Never use your knee or any extension device to operate the valve control handle. Brave 800-350-8739...
  • Page 19 Allowing the log to remain attached to the pusher plate when it is fully retracted could lead to possible injury and/or damage to the log splitter. 800-350-8739 Brave...

  • Page 20: General Maintenance Check (Before Operating)

    It is critical that the proper hydraulic oil level is maintained. Oil level should be checked periodically. Be sure the EZ Split is on a flat, level surface. Remove the screw from the side of the oil tank. If oil does not run from the hole, oil level is low. Remove fill cap and add oil SLOWLY until it runs from the oil level hole.

  • Page 21: Inspection And Maintenance

    Always replace frayed, kinked, or cracked hoses and/or other damaged hydraulic components with Brave’ authorized parts and components specified in the “Parts” section of this manual. Replacement parts from secondary suppliers (not original Brave replacement parts) can lead to product damage and/or personal injury, and WILL VOID THE WARRANTY.

  • Page 22: Hydraulic Oil Change

    Inspection and Maintenance Hydraulic Oil Change Brave recommends an oil change every 100 hours of operation. Refer to the “Specifications” section in this manual for the type and quantity of oil. Important Notice Never run the log splitter unless the hydraulic oil tank is full.
  • Page 23 Replace the spark plug and spark plug wire. b. Start the engine and cycle the cylinder several times. c. Retract the cylinder and shut off the engine. d. Recheck the hydraulic tank to make sure oil is at proper level. 800-350-8739 Brave...

  • Page 24: Specifications

    DO NOT mix different types of hydraulic oils and transmission fluids (e.g., synthetic with non-synthetic). Hydraulic oil is NOT compatible with transmission fluid, and different TYPES of hydraulic oils and transmission fluids MAY NOT BE compatible with each other. Brave 800-350-8739...

  • Page 25: Troubleshooting

    The following section details procedures for checking your log splitter, should you encounter a malfunction. Brave recommends that you do not attempt to make repairs to the log splitter. In the long run, it is better to take your log splitter to a servicing lawn and garden dealer for repairs.

  • Page 26: Decals

    Make sure all decals are attached to the log splitter and/or engine and AR N I are legible at all times. If you are missing a decal or one is not legible, call Brave at 800-350-8739 for a replacement. Item Part No.
  • Page 27 (2) BR002301 (3) BR002560 (4) BR002621 BR002560 800-350-8739 Brave...
  • Page 28 Decals (6) 786635 (7) 777890 800-350-8739 Brave...
  • Page 29 800-350-8739 Brave...
  • Page 30 Item Part No. Description BR001021P Vented Fill Plug Breather BR001098 Fitting, Street Elbow BR051001 Rail Weldment BR008307 Tire, 8 inch 82511 Push-On Nut (1/2 inch) 82122 1/2 USS Flat Washer BR051005 Handle BR001031 Rubber Foot BR001628 Black Grip (1/2 inch diameter) 82507 Screw, Oil Level BR051003...

  • Page 31: Parts

    Parts 800-350-8739 Brave...
  • Page 32 BR001019 90 Degree Elbow Item Part No. Description BR004994 Hose Clamp, 5/8” BR003006 Engine, Briggs 550 series Low-Pressure Hose, 5/8” x 82494 Bolt, 5/16-18 x 1-3/4” long BR005004 7” long 82021 Washer, 5/16" Low-Pressure Hose, 5/8” x 82100 Lockwasher, 5/16” BR005004 15”...
  • Page 33 8 9 7 EZ-02...

  • Page 34: Options

    Warranty For one year from the date of purchase, Brave will replace for the original purchaser, or repair free of charge, all parts of the Brave’ Hydraulic Log Splitter, returned to our factory PREPAID and found upon inspection by us to be faulty, due to defects in materials or workmanship.
  • Page 35 Important Warranty Information To activate your Brave log splitter warranty, please fill out the information in the form below, clip out the form on the dotted line, insert into an envelope, and mail to: Brave 20195 S. Diamond Lake Rd., STE 100...
  • Page 36 Manivela de control de Ia valvula Tapa del tanque aceite Tapa del tanque de aceite del /# ' " Palanca de Orificio de elevaci6n nivel de T anque delantera aceite Pata frontal hidraulico con pie Tapa del de goma tanque fluido hidraulico Cilindro...
  • Page 37 Consulte las páginas 44 y 45. 4. Funcionamiento Lea y comprenda cabalmente esta sección antes de utilizar la máquina EZ Split para cortar troncos. Consulte las páginas 46 a 50. 5. Inspección y mantenimiento Siga estas instrucciones cuando haya terminado de utilizar la máquina EZ Split.
  • Page 38 Tarjeta de garantía ..........63 Brave...

  • Page 39: Introducción

    Felicitaciones por la compra de una nueva cortadora de troncos Brave. La cortadora EZ Split de Brave es poderosa, portátil, fácil de manejar y se puede guardar en un espacio reducido. Es la cortadora de troncos perfecta para las casas de familia que poseen hogares y cocinas a leña, resulta ideal para llevar en una van, una camioneta pick-...

  • Page 40: Seguridad

    Si tiene alguna duda o pregunta respecto del método correcto o seguro que se debe utilizar para realizar cualquiera de las tareas descritas en alguno de los manuales de Brave, comuníquese con su representante de Brave o llame al departamento de Ventas y Servicio Técnico de nuestra oficina central.

  • Page 41: Protección Personal

    NO continúe si tiene alguna duda respecto del método correcto o seguro que se debe utilizar para realizar cualquiera de las tareas descritas en alguno de los manuales de Brave. Consulte a un experto en el tema antes de proseguir. PROPOSICIÓN Nº 65 DE CALIFORNIA Los gases producidos por la combustión de esta unidad poseen componentes...

  • Page 42: Seguridad Operativa

    LADO MIENTRAS LA MÁQUINA ESTÉ EN FUNCIONAMIENTO. ✘ No se suba a la cortadora de troncos mientras el motor esté encendido, dado que podría tropezar o activar el martillo accidentalmente. ✘ NUNCA intente cargar la cortadora de troncos mientras el martillo esté en movimiento. Brave 800-350-8739...

  • Page 43: Seguridad Al Cortar Los Troncos

    Aviso importante Cuando levante o mueva la cortadora EZ Split, mantenga siempre el motor nivelado (para evitar que se caiga hacia adelante). Si el motor se inclina hacia delante, el aceite podría filtrarse hacia el carburador y dificultar la pues- ta en marcha.

  • Page 44: Carga De Combustible

    (si corresponde). En caso de utilizar un reductor de chispas, el propietario u operario de la máquina debe mantenerlo en excelentes condiciones operativas. Brave 800-350-8739...

  • Page 45: Instrucciones Para El Ensamblado

    1. Empleando un cuchillo de usos múltiples, corte las cuatro esquinas de la caja de embalaje de modo tal que los laterales se abran y caigan al piso. De esta forma, ten- drá acceso total a la cortadora de troncos EZ Split y podrá ensamblarla con mayor facilidad.
  • Page 46 (1). Presione la manguera en el conector y ajuste la abrazadera firme- mente con un destornillador de cabeza plana. 7. Enrosque la manguera de alta presión (2) en el conector de la válvula de control. Ajuste la manguera empleando una llave ajustable. Brave 800-350-8739...
  • Page 47 (5/16 x 1 pulg.) y tuercas de seguridad. La caja de piezas contiene un perno con tuerca, el otro está colocado en el riel y el soporte de embalaje. 13. Con eso, la cortadora de troncos EZ Split queda totalmente ensamblada. 800-350-8739 Brave...

  • Page 48: Procedimiento De Puesta En Marcha

    Puede utilizar un embudo de cuello largo para llegar hasta la boca del tanque. Con- sulte el cuadro de aceite que figura en el manual del motor para conocer los difer- entes tipos y valores de viscosidad para las distintas temperaturas de arranque. Brave 800-350-8739...
  • Page 49 Compruebe que las juntas tóricas estén bien colo- cadas en su sitio. 9. Inspeccione todas las conexiones y mangueras para ver si hay alguna pérdida y ajuste donde sea necesario. Una vez hecho esto, la cortadora de troncos estará lista para usar. 800-350-8739 Brave...

  • Page 50: Funcionamiento

    Si tiene alguna duda o pregunta respec- to del método correcto o seguro que se debe utilizar para realizar cualquiera de las tareas descritas en alguno de los manuales de Brave, comuníquese con su representante de Brave o llame al departamento de Ventas y Servicio Técnico de nuestra oficina central.
  • Page 51 ADVERTENCIA No se estire ni dé un paso atravesando el riel mientras la cortadora de troncos esté en funcionamiento. Ése es un método muy POCO SEGURO y puede provocarle serias lesiones e incluso poner en peligro su vida. 800-350-8739 Brave...
  • Page 52 En cuanto la placa de empuje toque el tronco, retire la mano de inmediato. No accione la manivela de control de la válvula con la rodilla ni ningún otro elemento que no sea la mano. Brave 800-350-8739...
  • Page 53 (evite que la cuña se retraiga) y, con cuidado, separe el tronco de la cuña. Si usted deja que el tronco quede unido a la cuña cuando ésta está totalmente retraída puede ocasionarle lesiones o puede dañar la cortadora. 800-350-8739 Brave...

  • Page 54: Inspección General De Mantenimiento (Antes De Poner La Unidad En Funcionamiento)

    Es esencial que se mantenga el nivel adecuado de aceite hidráulico. Compruebe su nivel periódicamente. Asegúrese de que la cortadora EZ Split se encuentra sobre una superficie plana, nivelada. Saque el tornillo del lateral del depósito de aceite. Si no sale aceite por el orificio, significa que el nivel de aceite es bajo.
  • Page 55 Siempre reemplace las mangueras desgastadas, torcidas o rajadas, y demás compo- nentes hidráulicos que estén dañados, por repuestos y componentes autorizados de Brave, especificados en la sección "Partes" de este manual. Los repuestos de otros proveedores (es decir, que no sean repuestos Brave originales) pueden ocasionar daños en el producto o lesiones en los usuarios, y anularán la garantía.

  • Page 56: Cambio De Aceite Hidráulico

    Inspección y mantenimiento Cambio de aceite hidráulico Brave recommends an oil change every 100 hours of operation. Refer to the “Specifications” section in this manual for the type and quantity of oil. Aviso importante Nunca ponga en marcha la cortadora a menos que el tanque de aceite hidráulico esté...
  • Page 57 Encienda el motor y haga que el cilin- dro realice varios ciclos de operación. c. Retraiga el cilindro y apague el motor. d. Vuelva a comprobar el tanque hidráuli- co para verificar que hay un nivel ade- cuado de aceite. 800-350-8739 Brave...

  • Page 58: Especificaciones

    Fluido de transmisión ..... . Dexron VI, Mercon V o equivalente Aviso importante NO mezcle aceite hidráulico de tractor con fluido de transmisión. Use uno u otro. Brave 800-350-8739...

  • Page 59: Solución De Problemas

    Esta sección detalla procedimientos que puede utilizar para revisar la cortadora de troncos en caso de que encuentre algún desperfecto. Brave recomienda que no intente hacer reparaciones a la cortadora. A la larga, lo mejor es que, para reparar su cortadora de troncos, la lleve a una oficina de servicio técnico de productos para el parque y el jardín.

  • Page 60: Calcomanías

    AR N I cos o en el motor y que queden visibles todo el tiempo. Si le falta alguna calcomanía o hay alguna que no sea legible, comuníquese con Brave Prod- ucts al número +1-800-350-8739 para que le envíen una de repuesto.
  • Page 61 Calcomanías (2) BR002309 CONTROL VALVE Reverse Neutral Forward W ARNING Only load log splitter by holding logs by their sides. Failure to do so may result in crush or amputation 800-350-8739 Brave...
  • Page 62 Calcomanias (5) BR002300 (4) BR002621 MADE IN THE U .S .A.• 8R002621 800-350-8739 Brave...
  • Page 63 800-350-8739 Brave...
  • Page 64 Art. Nº de parte Descripción Cant. Art. Nº de parte Descripción Cant. BR051001 Estructura soldada del riel BR001021 Tapón de tanque, con ventilación 82511 Tuerca a presión (1,3cm) BR001025 Aro en O para el tapón de ventilación BR051005 Manija BR001021-P Respiradero del tapón de tanque, con ventilación BR001628 Empuñadura negra...

  • Page 65: Partes

    Partes 800-350-8739 Brave...
  • Page 66 Art. Nº de parte Descripción Cant. Art. Nº de parte Descripción Cant. BR004994 Abrazadera para manguera, de BR003006 Motor (consulte el manual del motor) 1,58cm (5/8 pulg.) 82494 Perno de 5/16-18 de 4,4cm BR005071 Manguera de baja presión (1-3/4 pulg.) de largo 1,58 x 12,7cm (5/8 x 5 pulg.) de largo 82021 Arandela de 0,79cm (5/16 pulg.)
  • Page 67 Partes 800-350-8739 Brave...

  • Page 68: Opcionales

    Garantía Durante un año a partir de la fecha de compra, Brave Inc. reemplazará o reparará sin costo alguno para el comprador original del producto todas las partes de la cortadora de troncos hidráulica de Brave que sea devuelta a nuestra fábrica, con envío PREPAGO y la cual, después de inspeccionarla, podamos comprobar que falla debido a defectos del...
  • Page 69 Información importante de garantía Para activar la garantía de su cortadora de troncos Brave, complete el siguiente formulario, recórtelo por la línea de puntos, colóquelo en un sobre y envíelo a: Brave, Inc 1705 N Shabbona St. Rogers, IL 55374 nformación sobre la garantía de la cortadora de troncos de Brave...
  • Page 70 800-350-8739 Brave...
