Microsemi PDS-408G/AC
User Installation Guide
Bedienungsanleitung

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Microsemi PDS-408G/AC and is the answer not in the manual?

Questions and answers

Related Manuals for Microchip Technology Microsemi PDS-408G/AC

Summary of Contents for Microchip Technology Microsemi PDS-408G/AC

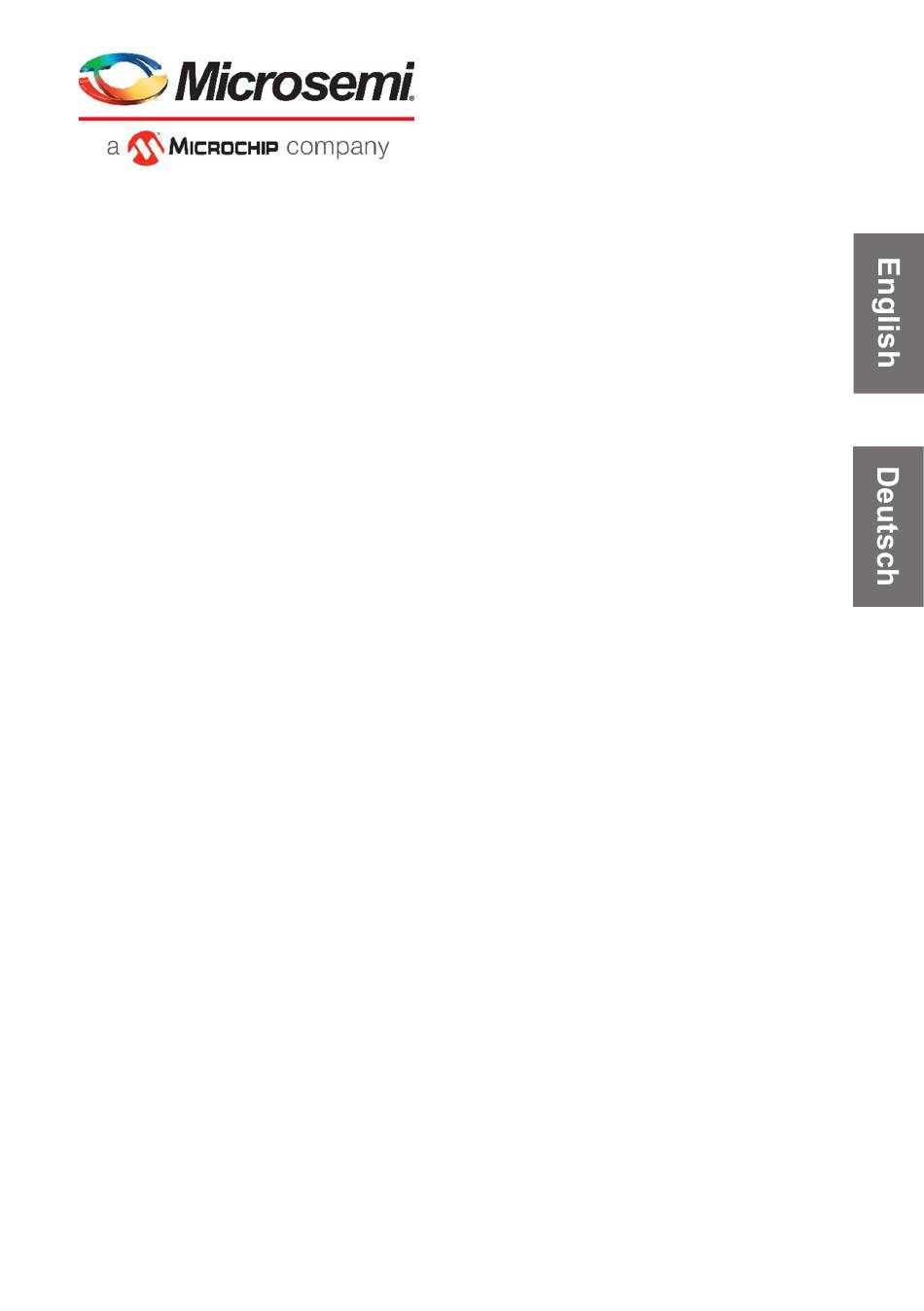

  • Page 1 Microsemi PDS-408G/AC User Installation Guide Bedienungsanleitung...
  • Page 2 Related Documents / web configuration Web configuration Guide: Microsemi PDS-408 web Visit our web site at: http://www.microsemi.com/products/poe-systems/poe-systems Notice It is Microsemi’s policy to improve its products as new technology, components, software, and firmware become available. Microsemi, therefore, reserves the right to change specifications without prior notice.

  • Page 3: Table Of Contents

    PRODUCT OVERVIEW ................4 SAFETY STANDARDS APPROVALS ............4 INTRODUCTION ..................6 INSTALLATION ................... 6 CONNECTING THE AC POWER CORD ........... 8 SAFETY INFORMATION ................9 INFORMATION EN MATIÈRE DE SÉCURITÉ ........10 TROUBLESHOOTING ................11 LED INDICATION ..................12 TERMINAL BLOCK INLET ...............

  • Page 4: Product Overview

    Product overview The Microsemi PDS-408G Digital Ceiling PoE Switch offers optimal and cost-effective solution for PoE applications like PoE lighting and other digital ceiling applications. It allows lighting fixtures and other Ethernet terminals to receive power, along with data, over standard Ethernet cables in the most efficient way. The PDS-408G is a 480W fanless switch, designed to be deployed in the ceiling or in communications rooms.
  • Page 5 Other Standards and Approvals: IEEE 802.3at IEEE 802.3af IEEE 802.3bt (PoE) standards & RoHS Compliant WEEE Compliant REACH Compliant PVC FREE...

  • Page 6: Introduction

    Introduction Figure 1: PDS-408G Front Panel Figure 2: PDS-408G Rear Panel Installation Verifying kit contents Unpack the kit and verify that the following items are included: Power over Ethernet Switch   Mounting brackets (for 19-inch racks)  Screws for assembling mounting brackets ...
  • Page 7 Rack mounting brackets The switch comes with 19-inch mounting brackets and screws. Figure 1 Figure 2 Figure 3 *When planning to install the device on the ceiling...

  • Page 8: Connecting The Ac Power Cord

    Figure 4 Connecting the AC power cord 1. Connect the AC power cord to the switch's AC power socket. 2. Connect the other end of the AC power cord to the AC power outlet. 3. The power cord can be securely fastened 4.

  • Page 9: Safety Information

    Safety Information  Do not work on the system or connect or disconnect cables during periods of lightning activity.  Installation and removal of the PoE Switch must be carried out by qualified personnel only.  The PoE Switch "DATA IN" and "DATA PWR OUT" ports are shielded RJ45 data sockets.

  • Page 10: Information En Matière De Sécurité

    Information en matière de sécurité  Ne pas exécuter de travaux sur le système, connecter ou déconnecter des câbles pendant les orages.  Seul du personnel qualifié doit être autorisé à installer et remplacer cet équipement.  Les ports « DATA » et « DATA PWR OUT » sont des prises de données blindées RJ-45.

  • Page 11: Troubleshooting

    Troubleshooting Symptom Corrective Steps The unit does 1. Verify that a known good power cord is used. not power up 2. Verify that the voltage at the power inlet is between 100 and 240VAC. 3. Remove and re-apply power to the device and check the indicators during power up sequence.

  • Page 12: Led Indication

    Led Indication Main LED Indication Power OFF indication Green ON Power ON indication System LED Indication Green ON Unit start-up Green Blink System running (start-up finished) Data LEDs Indication No Link Green ON Link Green Blink Data Transfer PoE LED Indication No output power Yellow ON...

  • Page 13: Terminal Block Inlet

    Terminal block inlet In the event that the power cord is replaced, the replacement must meet local requirements.  For reliable connection to an AC MAINS SUPPLY, equipment provides an appliance IEC60320 inlet for connection of a detachable power supply cord. ...
  • Page 14 There is no safety hazard when the chassis ground connection is not connected to the "Earth/Ground". The PoE Switch "DATA IN" and "DATA & POWER OUT" ports are shielded RJ45 data sockets. They cannot be used to connect telephone wiring. Only RJ45 data connectors can be connected to these sockets. The DC power source should be situated near the PoE Switch and easily accessible.
  • Page 15 Recycling and Disposal Disposal instructions for old products. The WEEE (Waste Electrical and Electronic Equipment) national environmental initiatives have been put in place to ensure that products are recycled using best available treatment, recovery and recycling techniques to ensure human health and high environmental protection.

  • Page 16: Specifications

    Specifications Environmental Specifications Mode Temperature Humidity 0°C to 45°C @ 240W 10 to 95% (no condensation Operating (32°F to 113°F) allowed) -40 to 70°C 5 to 95% (no condensation Storage (-40°F to 158°F) allowed) Electrical Specifications Input Voltage 100-240VAC (50-60Hz) Input Current (100-240VAC) 6.2A (max) Available Output Power (max.)
  • Page 17 Microsemi reserves the right to make any changes to the information in this document or to any products and services at any time without notice. Microsemi, a wholly owned subsidiary of Microchip Technology Inc. (Nasdaq: MCHP), offers a comprehensive portfolio of semiconductor and system solutions for aerospace &...
  • Page 18 Microsemi Headquarters One Enterprise, Aliso Viejo, CA 92656 USA Within the USA: +1 (800) 713-4113 Outside the USA: +1 (949) 380-6100 Sales: +1 (949) 380-6136 Fax: +1 (949) 215-4996 Email: sales.support@microsemi.com www.microsemi.com © 2019 Microsemi. All rights reserved. Microsemi and the Microsemi logo are trademarks of Microsemi Corporation.
  • Page 19 Microsetmi PDS-408G/AC Bedienungsanleitung...
  • Page 20 Ähnliche Dokumente / Web Konfiguration Web Konfigurationsanleitung: Microsemi PDS-408 web Besuchen Sie unsere Website unter: http://www.microsemi.com/products/poe-systems/poe-systems Hinweis Grundsätzlich verbessert Microsemi die Produkte sobald neue Technologien, Komponenten, Software und Firmware erhältlich sind. Somit ist Microsemi, das Recht vorbehalten, die Spezifikation ohne vorherige Ankündigung zu ändern.
  • Page 21 PRODUKT ÜBERSICHT ................22 EINLEITUNG ....................24 INSTALLIERUNG ..................24 MONTAGEWINKEL FÜR REGALE ............25 SICHERHEITSINFORMATIONEN ............27 TROUBLESHOOTING ................28 LED LEUCHTEN ..................29 TERMINAL BLOCK EINGANG ..............30 RECYCLING UND ENTSORGUNG ............32 SPEZIFIKATIONEN ................... 33...

  • Page 22: Produkt Übersicht

    Produkt Übersicht Der Microsemi PDS-408G Digital Ceiling PoE Schalter bietet eine optimale und kosten-effektive Lösung für PoE Applikationen wie PoE Beleuchtung und andere Digital Ceiling Applikationen. Er gewährt den Beleuchtungskörpern und anderen Ethernet Terminals auf höchst effizienter Weise über standard Ethernet Kabel Strom zusammen mit Daten zu bekommen.
  • Page 23 Andere Normen und Zulassungen: IEEE 802.3at IEEE 802.3af IEEE 802.3bt (PoE) Normen & RoHS Konform WEEE Konform REACH Konform PVC Konform...

  • Page 24: Einleitung

    Einleitung Abbildung 1: PDS-408G Vorderwand Abbildung 2: PDS-408G Rückwand Installierung Prüfen des Kit Inhalts Packen Sie das Kit aus und prüfen Sie, ob die folgenden Gegenstände vorhanden sind:  Power over Ethernet Schalter  Montagewinkel (für 19-Zoll Regale)  Schrauben zur Montagewinkel Befestigung Betriebsanweisung ...

  • Page 25: Montagewinkel Für Regale

    Montagewinkel für Regale Der Schalter wird mit 19-Zoll Montagewinkeln und Schrauben geliefert. Abbildung 1 Abbildung 2 Abbildung 3 *Wenn Sie das Gerät an der Decke installieren wollen...
  • Page 26 Abbildung 4 Das Verbinden des AC Stromkabels 1. Verbinden Sie das AC Stromkabel mit der AC Steckdose des Schalters. 2. Verbinden Sie das andere Ende des AC Stromkabels mit der AC Steckdose an der Wand. 3. Das Netzkabel kann sicher befestigt werden. 4.

  • Page 27: Sicherheitsinformationen

    Sicherheitsinformationen  Arbeiten Sie während der Zeitspannen der Lichtaktivität weder mit dem System noch verbinden oder entfernen Sie Kabel.  Das Installieren oder Entfernen des PoE Schalters muss von qualifiziertem Personal ausgeführt werden.  Der PoE "DATA IN" Schalter und die "DATA PWR OUT" Ports sind geschützte RJ45 Daten Steckdosen.

  • Page 28: Troubleshooting

    Troubleshooting Symptom Schritte zur Fehlerbehebung Die Einheit läßt sich 1. Überprüfen Sie, dass ein bekanntes gutes Stromkabel nicht einschalten gebraucht wird. 2. Überprüfen Sie, dass die Spannung am Stromeingang zwischen 100 und 240VAC beträgt. 3. Entfernen Sie zuerst den Strom vom Gerät und dann verbinden Sie ihn nochmals mit dem Gerät checken die Indikatoren während Sie die Stromzufuhr verbinden.

  • Page 29: Led Leuchten

    SFP Sende- Überprüfen Sie, dass die Sende-Empfängergeräte Empfängergerät in den Sende-Empfänger Halterungen eingefügt sind. Keine Daten- Verbindung 2. Überprüfen Sie, dass derselbe Sender-Empfänger Typ an beiden Enden des Optic-Fiber-Kabels (Multi oder Single Modus) verwendet wurde. 3. Überprüfen Sie, dass das Optic-Fiber-Kabel mit dem Typ des Sender-Empfänger-Geräts kompatibel ist.

  • Page 30: Terminal Block Eingang

    Terminal Block Eingang Wenn das Stromkabel ausgewechselt werden soll, so muss der Ersatz den örtlichen Bestimmungen entsprechen.  Für eine betriebssichere Verbindung mit dem Stromnetz (AC MAINS SUPPLY) hat das Gerät einen IEC60320 genormten Eingang für die Verbindung mit einem entfernbaren Stromkabel. ...
  • Page 31  Das Power over Ethernet Midspan Gerät hat für indirekte Verbindungen zum öffentlichen Telekommunikationssystem eine allgemeine Zulassung, NS/G/12345/J/100003. Diese Anweisung ist optional: Für eine verbesserte EMI Leistung, verbinden Sie die Chassis Erdung mit der Erdung ("Earth/Ground") am Arbeitsplatz. Es besteht keine Gefahr wenn die Chassis Erdung nicht mit "Earth/Ground"...

  • Page 32: Recycling Und Entsorgung

    Recycling und Entsorgung Entsorgungsanleitung für alte Produkte. Es gilt die WEEE (Waste Electrical and Electronic Equipment) nationale Umweltinitiative zum Recyceln unter Anwendung der besten Behandlungs-, Aufarbeitungs- und Recyclingverfahren um die Gesundheit der Bevölkerung und hochgradigen Umweltschutz zu garantieren. Ihr Produkt wurde mit Materialien und Komponenten bester Qualität entworfen und hergestellt, die recycelt und wieder eingesetzt werden können.

  • Page 33: Spezifikationen

    Spezifikationen Umwelt Spezifikationen Modus Temperatur Luftfeuchtigkeit 0°C bis 45°C @ 240W 10 bis 95% (keine Betriebsart (32°F bis 113°F) Kondensation erlaubt) -40 bis 70°C 5 bis 95% (keine Lagerung (-40°F bis 158°F) Kondensation erlaubt) Elektro Specifizationen Eingangsspannung 100-240VAC (50-60Hz) Eingangsstrom (100-240VAC) 6.2A (max) verfügbare Abgabeleistung (max.) 480 Watt...
  • Page 34 Vorankündigung Änderungen an der Information in diesem Dokument oder an jeglichen Produkten und Dienstleistungen vorzunehmen. Microsemi ist ein vollwertiges Tochterunternehmen von Microchip Technology Inc. (Nasdaq: MCHP) und voll und ganz in deren Besitz. Microsemi bietet ein umfangreiches Portfolio von Halbleitern und Systemlösungen für Luftraum und Verteidigung, Kommunikationen, Datenzentren und industrielle Märkte.
  • Page 35 Microsemi Headquarters One Enterprise, Aliso Viejo, CA 92656 USA In den USA: +1 (800) 713-4113 Außerhalb der USA: +1 (949) 380-6100 Verkauf: +1 (949) 380-6136 Fax: +1 (949) 215-4996 Email: sales.support@microsemi.com www.microsemi.com © 2019 Microsemi. Alle Rechte vorbehalten. Microsemi und das Microsemi Logo sind Warenzeichen der Microsemi Corporation.
