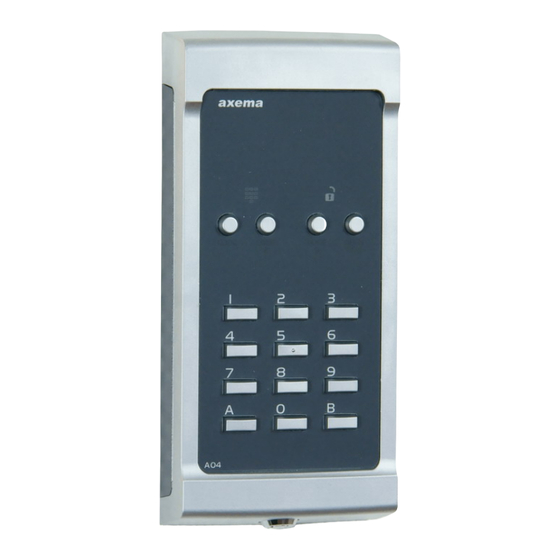

Axema A04 Programming Manual

Programmeringsläge:

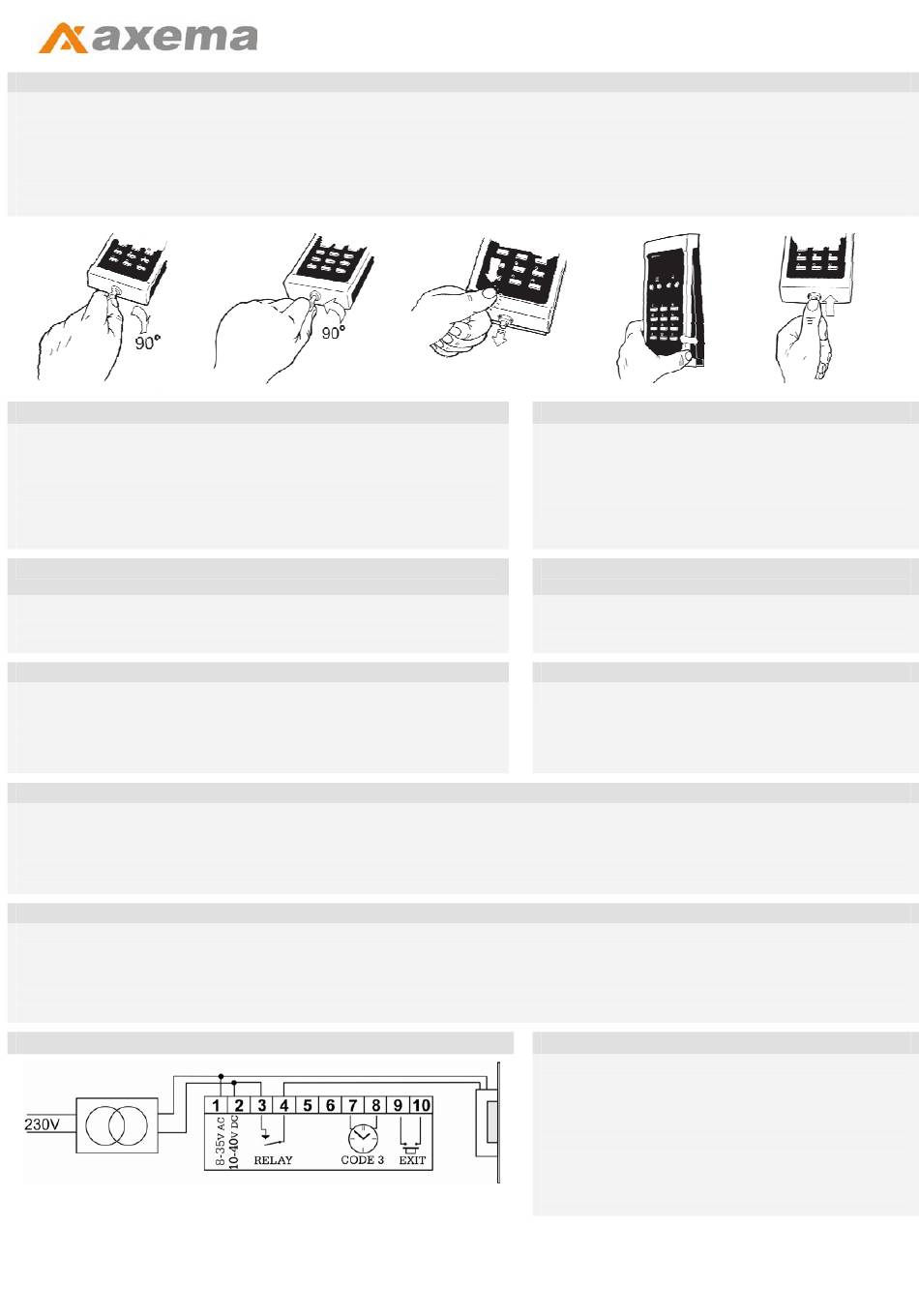

Gör en giltig passage (slå rätt kod eller tryck på öppningsknappen) lås upp och stäng kapslingen inom 45 sec. Se bildsekvens nedan.
(vid driftsättning / spänningssättning startar programmeringsläget automatiskt när kapslingen stängs).
I Programmeringsläge blinkar CODE 1 CODE 2 CODE 3 OPEN TIME under respektive funktionsknapp.
När en funktionsknapp trycks in slocknar alla textblock utom den valda, vilken lyser konstant.
Efter en programmeringssekvens återinträder programmeringsläge och man kan välja att programmera nästa funktion (kod och/eller
öppningstid) alternativt avsluta programmeringen genom att trycka "B".
(avslutas automatiskt efter 30 sekunders inaktivitet)
Exempel:
Programmering av kod 4455 på kodplats 1 samt 5 sekunders öppningstid:
1. Programmeringsläge.
2. Tryck på funktionsknapp över CODE 1.
3. Ange 4455 på knappsatsen.
4. Tryck på funktionsknapp över OPEN TIME.
5. Ange 05.
6.
Avsluta med B.
Radera kod:
1. Programmeringsläge.
2. Tryck funktionsknappen för den kod du vill radera och därefter "B".
3. Avsluta med B.
Programmeringskod:
Användas som ett alternativ för att komma till Programmeringsläge.
1. Programmeringsläge.
2. Tryck A20
3. Ange programmeringskoden (sexsiffrig) två gånger.
4. Avsluta med B.
Omvänd/rättvänd reläfunktion:
Programmera reläfunktion::
1. Programmeringsläge
2. Tryck "A 090" för omvänd funktion (reläet passivt vid dörröppning med giltig kod eller öppnaknapp).
3. Tryck "A 091" för rättvänd funktion (reläet aktivt vid dörröppning med giltig kod eller öppnaknapp).
4. Avsluta med B.
Programmera IR kanaler:
För att aktivera/avaktivera IR kanaler: 1=Posten, 2=Pressens Morgontjänst, 3=CityMail 4=Reklam, 5=Myndighet,Kommunal service, 6=Testsändare
1. Programmeringsläge
2. Tryck A 010 för att inaktivera IR-kanal 1, eller A 011 för att aktivera IR-kanal 1.
3. Tryck A 020 för att inaktivera IR-kanal 2, eller A 021 för att aktivera IR-kanal 2.
4. Fortsätt på samma sätt för att programmera samtliga 6 IR-kanaler.
5. Avsluta med B.
Inkopplingsexempel:
Programmering av Kodlås A04 / A05(IR)
(Fabriksinställning: Rättvänd funktion, slutning mellan plint 3 och 4).
(OBS! alla IR kanaler är aktiverade från fabrik)
Programmera ny / byta kod:
1. Programmeringsläge.
2. Tryck funktionsknappen för den kod du vill
ändra/ programmera.
3. Ange ny kod.
4.
Avsluta med B.
Tömma minnet:
(fabriksinställningar: Öppningstid 7
sek. Inga koder, Rättvänd reläfunktion, IR kanaler aktiva).
1. Programmeringsläge.
2.
Ange A 00199200 (Summer ljuder med 6
tonstötar).
Tidur:
Slutning på plint 7 och 8 medför att CODE 3 ej fungerar.
Fakta:
•
3 koder (4-siffriga)
•
Öppningstid 1-99 sekunder
•
Ingång för öppnarknapp
•
Ingång för tidur (blockering av kod 3)
•
Blockering vid felslag
Tempratur: -30ºC till +55ºC
Spänning: 10-40 VDC / 8-35 VAC
Strömförbrukning:Vid 12V max 50 mA / 24V max 26mA
Max last, reläkontakt: 1A 30 VDC
Mått: 184x87x27 mm (HxBxD)
Svenska
Vers.5
