Metropolis

Release 5.1

Safety Guide

This document contains proprietary information of Lucent Technologies

and is not to be disclosed or used except in accordance with applicable agreements.

ADM (Universal shelf) and

ADM (Compact shelf)

Lucent Technologies - Proprietary

365-312-879R5.1

CC109634352

Issue 1

August 2006

Table of Contents

Chapters

Table of Contents

Need help?

Do you have a question about the Metropolis ADM and is the answer not in the manual?

Questions and answers

Summary of Contents for Lucent Technologies Metropolis ADM

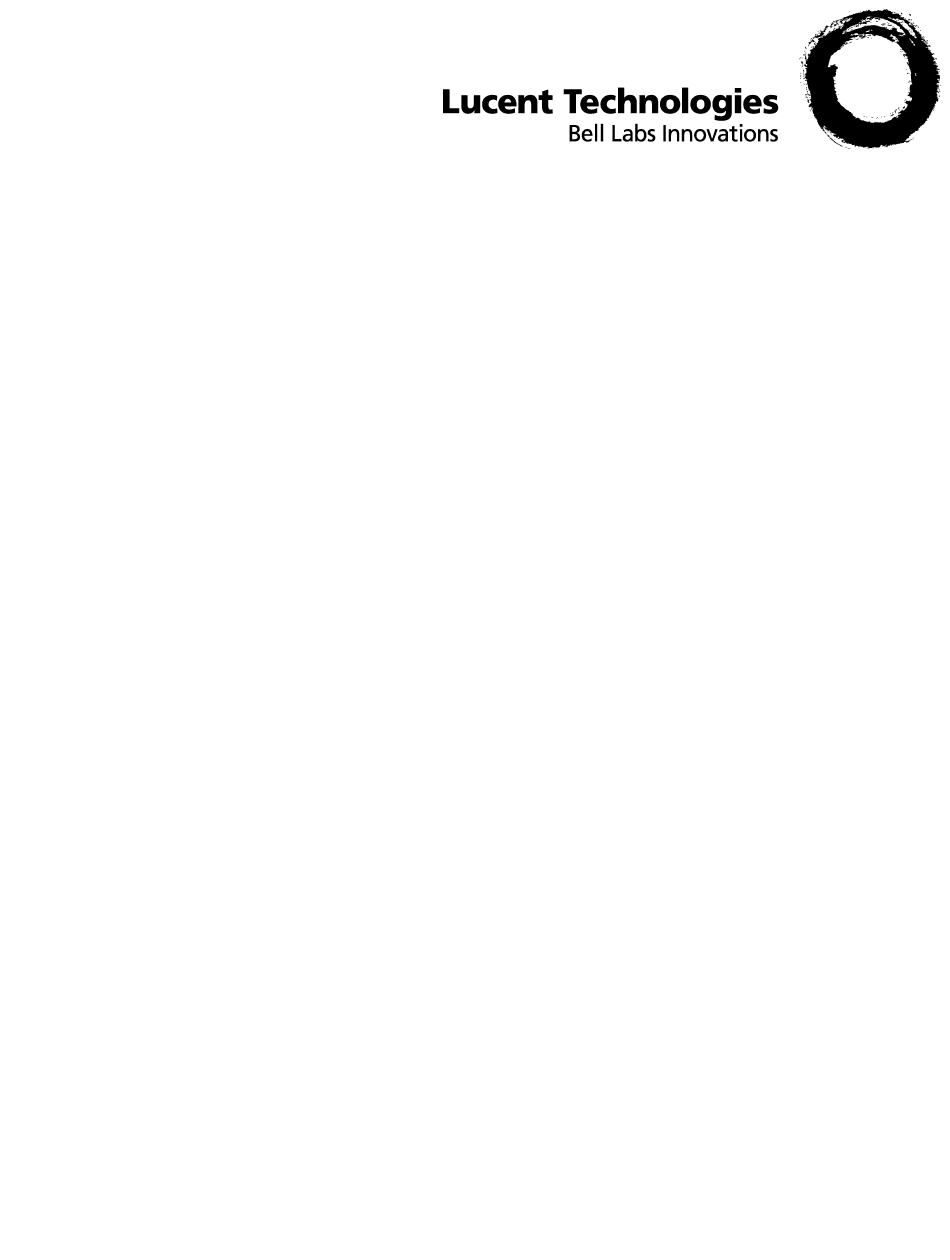

Page 1 Issue 1 August 2006 Lucent Technologies - Proprietary This document contains proprietary information of Lucent Technologies and is not to be disclosed or used except in accordance with applicable agreements. Copyright © 2006 Lucent Technologies. Unpublished and not for publication. All rights reserved.
Page 2 This material is protected by the copyright and trade secret laws of the United States and other countries. It may not be reproduced, distributed, or altered in any fashion by any entity (either internal or external to Lucent Technologies), except in accordance with applicable agreements, contracts, or licensing, without the express written consent of Lucent Technologies and the business management owner of the material.
Page 3 ES: Manual de seguridad ..................................Käesoleva infomaterjali kohta ET: Ohutusjuhend ..................................Tästä informaatiotuotteesta FI: Turvallisuusopas ..................................Préface FR : Sécurité ..................................Az információs füzetről HU: Biztonsági kézikönyv .................................................... Lucent Technologies - Proprietary 365-312-879R5.1 See Notice on first page Issue 1, August 2006...
Page 4 PT: Guia de Segurança ..................................O tomto informačnom dokumente SK: Bezpečnostná príručka ..................................O tem besedilu SL: Varnostna navodila ..................................Om den här informationsprodukten SV: Säkerhetsanvisningar .................................................... Lucent Technologies - Proprietary 365-312-879R5.1 See Notice on first page Issue 1, August 2006...
Page 5 ® The present safety guide addresses everyone carrying out work of any kind on Metropolis ® ADM (Universal shelf) and Metropolis ADM (Compact shelf) systems..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 6 The respective ISO language code precedes the individual title of each language-specific part. The page numbering prefix corresponds to the fascicle number, for example page 3-5 is the fifth page in fascicle 3..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 7 The sources of danger are due to possible contact with any of the following items: • Live parts. • Laser light. • Hot surfaces. • Sharp edges..................................................... 365-312-879R5.1 1 - 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 8: Table Of Contents
1-21 Storage 1-23 Installation 1-25 Taking into operation 1-27 Operation and maintenance 1-29 Taking out of operation 1-32 Event of failure 1-34 .................................................... 1 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 9: General Notes On Safety
This section provides general information on the structure of safety instructions and summarizes general safety requirements. Contents Structure of hazard statements Basic safety aspects .................................................... 365-312-879R5.1 1 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 10: Structure Of Hazard Statements
Consequences if protective measures fail Avoidance message Protective measures to take to avoid the hazard Identifier The reference ID of the hazard statement (optional) .................................................... 1 - 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 11 Indicates a potentially hazardous situation (low risk) which, if not avoided, may result in property damage, such as service interruption or damage to equipment or other materials..................................................... 365-312-879R5.1 1 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 12 Lifting hazard, heavy object Laceration hazard Inhalation hazard Corrosive substance Slip hazard Hazard caused by batteries Trip hazard Hot surface Hazard of falling .................................................... 1 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 13: Basic Safety Aspects
• Any conversions or changes to the system or parts of the system (including the software) must be carried out by qualified Lucent Technologies personnel or by expert personnel authorised by Lucent Technologies. All changes carried out by other persons lead to a complete exemption from liability.
Page 14: Specific Safety Areas
Contents Laser safety Optical interface specifications 1-12 Laser product classification 1-15 Electrostatic discharge 1-18 .................................................... 1 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 15: Laser Safety
® Metropolis ADM (Universal shelf) and Metropolis ADM (Compact shelf) systems. It refers to the system as a whole in normal operation..................................................... 365-312-879R5.1 1 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 16 Center for Devices and Radiological Health (FDA/CDRH) regulations define the maximum output power of laser radiation for each laser class in accordance with the wavelength..................................................... 1 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 17 CAUTION Laser hazard Use of controls, adjustments and procedures other than those specified herein may result in hazardous laser radiation exposure..................................................... 365-312-879R5.1 1 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 18: Optical Interface Specifications
ITU-T Rec. G.695 OM16CS55, OM16CS57 S-C8L1-1D2 acc. to OM16CL51, OM16CL53, 1510 ... 1570 SM (9/125) 1 / I ITU-T Rec. G.695 OM16CL55, OM16CL57 .................................................... 1 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 19 SC-, FC- and ST-types of connectors. The default connector type is SC-type. All optical transceiver modules are equipped with LC-type connectors..................................................... 365-312-879R5.1 1 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 20 SC-, FC- and ST-types of connectors. The default connector type is SC-type. All optical transceiver modules are equipped with LC-type connectors..................................................... 1 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 21: Laser Product Classification
“IEC laser classification” (1-16)): • Class 1, • Class 1M, • Class 3R, • Class 3B, or • Class 4..................................................... 365-312-879R5.1 1 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 22 Roman numerals I, IIa, II, IIIa, IIIb, and IV. Classes I, IIIb and IV apply to lasers of all wavelengths whereas Classes IIa, II and IIIa apply only to those lasers operating within the visible wavelength range (400-700 nm). Lucent Technologies laser products typically operate in the infrared wavelength range (greater than 700 nm) and, therefore, are primarily in the Class I or Class IIIb classifications.
Page 23 FDA/CDRH - 21 CFR 1040 standard, Class I levels of laser radiation are not considered to be hazardous..................................................... 365-312-879R5.1 1 - 1 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 24: Electrostatic Discharge
Work in an ESD safe work area or workstation. An ESD safe work area should be equipped with a grounded ESD wrist strap and a grounded ESD mat or ESD dissipative work surface..................................................... 1 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 25 • Whenever possible, maintain the relative humidity of air above 20%..................................................... 365-312-879R5.1 1 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 26: Safety Requirements In Specific Deployment Phases
Storage 1-23 Installation 1-25 Taking into operation 1-27 Operation and maintenance 1-29 Taking out of operation 1-32 Event of failure 1-34 .................................................... 1 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 27: Transportation
Extreme environmental conditions can damage system components and cause malfunctioning. Ensure that the limits given in the section “Climatic limits for transportation and storage” (1-22) are complied with..................................................... 365-312-879R5.1 1 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 28 Environmental class compliance Compliant with ETSI 300 019-1-2 Class 2.3, –40 °C to +70 °C up to 90% February 1992 (public transportation) .................................................... 1 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 29: Storage
Shocks can cause damage. Protect the system components against dampness, soiling and shocks. Use the original antistatic packaging if possible..................................................... 365-312-879R5.1 1 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 30 Ensure that the climatic limits for transportation and storage are complied with during storage; please refer to the section “Climatic limits for transportation and storage” (1-22)..................................................... 1 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 31: Installation
To avoid cable break, ensure that the bending radius of optical fiber cables is not less than 38 mm [1.5 inches] or 20 times the diameter of the cable (whichever is greater)..................................................... 365-312-879R5.1 1 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 32 ADM (Universal shelf) ® Applications and Planning Guide (chapter “Technical specifications”) and Metropolis ADM (Compact shelf) Applications and Planning Guide (chapter “Technical specifications”)..................................................... 1 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 33: Taking Into Operation
-40.5 V DC to -72 V DC. Ensure that the supply voltage has the correct range and polarity before connecting the voltage..................................................... 365-312-879R5.1 1 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 34 Ensure that circuit packs and shelves have reached room temperature and are dry before taking them into operation..................................................... 1 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 35: Operation And Maintenance
Hold circuit packs only at the edges or on the insertion and removal facilities. Always observe the ESD instructions (please refer to the section “Electrostatic discharge” (1-18))..................................................... 365-312-879R5.1 1 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 36 You must therefore not handle objects such as a screwdriver in the circuit pack area of the shelf..................................................... 1 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 37 Compliant with ETSI 300 019-1-3, February 1992, and –5 °C to +45 °C 5% to 90% Amendment A1, June 1997: Class 3.1E .................................................... 365-312-879R5.1 1 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 38: Taking Out Of Operation
European Union, shall be collected and treated at the end of their useful life, in compliance with applicable European Union and local legislation. They shall not .................................................... 1 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 39 Moreover, in compliance with legal requirements and contractual agreements, where applicable, Lucent Technologies will offer to provide for the collection and treatment of Lucent Technologies products at the end of their useful life, or products displaced by Lucent Technologies equipment offers.
Page 40: Event Of Failure
Never look into the end of an exposed fiber or into an open optical connector as long as the optical source is switched on. Always observe the laser warning instructions (please refer to the section “Laser safety” (1-9))..................................................... 1 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 41 „Aufbau der Gefahrenhinweise“ (2-4). Zielgruppe ® Der vorliegende Sicherheitsleitfaden ist für alle bestimmt, die Arbeiten an Metropolis ® ADM (Universal shelf)- und Metropolis ADM (Compact shelf)-Systemen ausführen..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 42 Der entsprechende ISO-Code für die Sprache steht vor dem jeweiligen Titel jedes sprachspezifischen Teils. Die Seitennummerierung entspricht der Nummer des Abschnitts. Seite 3-5 bezeichnet zum Beispiel die fünfte Seite in Abschnitt 3..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 43 Beim Trennen von optischen oder elektrischen Verbindungen. Gefahrenquellen entstehen durch möglichen Kontakt mit folgenden Gegenständen: • Spannungsführenden Teilen. • Laserlicht. • Heißen Oberflächen. • Scharfen Kanten..................................................... 365-312-879R5.1 2 - 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 44 2-19 Sicherheitsanforderungen für bestimmte Einsatzphasen 2-21 Transport 2-22 Lagerung 2-24 Installation 2-26 Inbetriebnahme 2-28 Betrieb und Wartung 2-30 Außerbetriebnahme 2-34 Fehlerfall 2-36 .................................................... 2 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 45: Allgemeine Sicherheitsanmerkungen
.................................................... Zweck Dieser Abschnitt enthält allgemeine Informationen zur Systematik von Sicherheitshinweisen und fasst allgemeine Sicherheitsanforderungen zusammen. Inhalt Aufbau der Gefahrenhinweise Grundlegende Sicherheitsaspekte .................................................... 365-312-879R5.1 2 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 46: Aufbau Der Gefahrenhinweise
Folgen bei Nichteinhaltung von Schutzmaßnahmen Schadens Hinweis zur Zu ergreifende Schutzmaßnahmen zur Vermeidung der Gefahrenvermeidung Gefahr Kenner Die Referenzkennung des Gefahrenhinweises (optional) .................................................... 2 - 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 47 Kennzeichnet eine potenziell drohende Gefahr (mit niedrigem Risiko), die - ohne Schutzmaßnahmen - zu Sachschäden am Produkt, Betriebsunterbrechungen oder zu Schäden an Einrichtungen oder anderen Materialien führen kann..................................................... 365-312-879R5.1 2 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 48 Gefahr von Schnitt- und Rissverletzungen Inhalationsgefahr Ätzender Stoff Rutschgefahr Warnung vor Gefahren durch Batterien Stolpergefahr Warnung vor heißer Oberfläche Warnung vor Absturzgefahr .................................................... 2 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 49: Grundlegende Sicherheitsaspekte
Betrieb des Systems nur unter den in der Dokumentation genannten Anschluss- und Umgebungsbedingungen. • Umbauten und Veränderungen am System/an Teilen des Systems (einschließlich der Software) nur durch Fachpersonal von Lucent Technologies oder von Lucent Technologies autorisiertes Fachpersonal. Alle durch andere Personen durchgeführten Umbauten und Veränderungen führen zum vollständigen Haftungsausschluss.
Page 50: Spezielle Sicherheitsbereiche
Hinweise zu diesen Themen im Folgenden zusammengefasst. Inhalt Lasersicherheit Technische Daten der optischen Schnittstellen 2-13 Klassifizierung von Laserprodukten 2-16 Elektrostatische Entladung 2-19 .................................................... 2 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 51: Lasersicherheit
Dieses (nicht maßstabsgetreue) Laserwarnschild befindet sich an der Frontabdeckung der ® ® Baugruppenträger der Metropolis ADM (Universal shelf)- und Metropolis (Compact shelf)-Systeme. Es bezieht sich auf das Gesamtsystem im Normalbetrieb..................................................... 365-312-879R5.1 2 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 52 Laserstrahlung kann zu Haut- und Augenschäden führen. • Laserstrahlung von Lichtwellenleiter-Übertragungssystemen liegt in einem Wellenlängenbereich, der für das menschliche Auge unsichtbar ist..................................................... 2 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 53 Achten Sie darauf, dass die optische Quelle abgeschaltet ist, bevor Sie Glasfaserverbinder lösen. • Messen Sie im Zweifelsfall mit einem optischen Leistungsmessgerät nach, ob die optische Quelle ausgeschaltet ist..................................................... 365-312-879R5.1 2 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 54 DE: Sicherheitsleitfaden Lasersicherheit Laserstrahlung VORSICHT Laserstrahlung Bei Nichtbeachtung dieser Richtlinien zur Lasersicherheit kann es zu gefährlicher Strahlenexposition kommen..................................................... 2 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 55: Technische Daten Der Optischen Schnittstellen
1 / I OM16CS55, OM16CS57 G.695 S-C8L1-1D2 gemäß OM16CL51, OM16CL53, ITU-T-Empfehlung 1510 ... 1570 SM (9/125) 1 / I OM16CL55, OM16CL57 G.695 .................................................... 365-312-879R5.1 2 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 56 Zubringerbaugruppen LKA22 und LKA23 sind mit optischen Universalsteckverbindern ausgestattet, die den Einsatz von SC-, FC- und ST-Steckverbindern ermöglichen. Standardmäßig werden SC-Steckverbinder verwendet. Alle optischen Transceiver-Module enthalten LC-Verbinder..................................................... 2 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 57 Universalsteckverbindern ausgestattet, die den Einsatz von SC-, FC- und ST- Steckverbindern ermöglichen. Standardmäßig werden SC-Steckverbinder verwendet. Alle optischen Transceiver-Module enthalten LC-Verbinder..................................................... 365-312-879R5.1 2 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 58: Klassifizierung Von Laserprodukten
(siehe auch den Abschnitt „Laserklassen nach IEC“ (2-17)): • Klasse 1, • Klasse 1M, • Klasse 3R, • Klasse 3B oder • Klasse 4..................................................... 2 - 1 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 59 Grenzwerts der zugänglichen Strahlung (Accessible Emission Limits, AEL) von Klasse 1 nicht überschreitet. Detaillierte Informationen siehe auch die Normen IEC 60825-1 Edi- tion 1.2 (2001) und IEC 60825-2 Edition 3.0 (2004)..................................................... 365-312-879R5.1 2 - 1 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 60 Bedingungen sicher und entsprechend der Norm FDA/CDRH - 21 CFR 1040 werden Laserstrahlungen der Klasse I als nicht gefährlich eingestuft..................................................... 2 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 61: Elektrostatische Entladung
Stellen Sie sicher, dass das Gestell geerdet ist. • Tragen Sie ein ordnungsgemäß geerdetes ESD-Armband (das z.B. mit dem Erdungspunkt des Gestells verbunden ist)..................................................... 365-312-879R5.1 2 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 62 Transportverpackung. Das Ein- und Auspacken der Baugruppen und Bauelemente darf nur an einem gegen elektrostatische Aufladung geschützten Arbeitsplatz erfolgen. • Halten Sie die relative Luftfeuchtigkeit, soweit möglich, über 20%..................................................... 2 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 63: Sicherheitsanforderungen Für Bestimmte Einsatzphasen
Im Einzelnen erfolgt eine Gliederung nach den folgenden Einsatzphasen: Transport 2-22 Lagerung 2-24 Installation 2-26 Inbetriebnahme 2-28 Betrieb und Wartung 2-30 Außerbetriebnahme 2-34 Fehlerfall 2-36 .................................................... 365-312-879R5.1 2 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 64: Transport
Funktionsausfall führen. Achten Sie darauf, dass die im Abschnitt „Klimatische Grenzwerte für Transport und Lagerung“ (2-23) angegebenen Werte eingehalten werden..................................................... 2 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 65 Einhaltung von Umweltklassen entsprechend ETSI 300 019-1-2 Klasse 2.3, Februar –40 °C bis +70 °C bis zu 90% 1992 (öffentlicher Transport) .................................................... 365-312-879R5.1 2 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 66: Lagerung
Erschütterungen können zu Beschädigungen führen. Schützen Sie daher die Systemkomponenten vor Feuchtigkeit, Verschmutzung und Erschütterungen. Verwenden Sie nach Möglichkeit die antistatische Originalverpackung..................................................... 2 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 67 Achten Sie darauf, dass bei der Lagerung die klimatischen Grenzwerte für Transport und Lagerung eingehalten werden; siehe auch den Abschnitt „Klimatische Grenzwerte für Transport und Lagerung“ (2-23)..................................................... 365-312-879R5.1 2 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 68: Installation
Fassen Sie daher Baugruppen nur an den Kanten oder den Steck- und Ziehhilfen an. Beachten Sie grundsätzlich die ESD-Richtlinien (siehe auch den Abschnitt „Elektrostatische Entladung“ (2-19))..................................................... 2 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 69 Applications and Planning Guide (im Kapitel „Technical specifications“) und Metropolis ADM (Compact shelf) Applications and Planning Guide (im Kapitel „Technical specifications“)..................................................... 365-312-879R5.1 2 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 70: Inbetriebnahme
Toleranzbereich reicht von -40,5 V DC bis -72 V DC. Stellen Sie vor dem Anschließen der Versorgungsspannung sicher, dass diese sich im zulässigen Bereich befindet und korrekt gepolt ist..................................................... 2 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 71 Netzelement Betauung auftreten, was zum Funktionsausfall der Baugruppen führen kann. Achten Sie deshalb vor der Inbetriebnahme darauf, dass Baugruppen und Baugruppenträger Raumtemperatur angenommen haben und trocken sind..................................................... 365-312-879R5.1 2 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 72: Betrieb Und Wartung
Schilder können zu Fehlverhalten und dadurch zu schwerwiegenden Augenverletzungen des Bedienpersonals führen. Stellen Sie sicher, dass die Laserwarnschilder nicht entfernt oder verdeckt werden und jederzeit gut lesbar sind..................................................... 2 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 73 Applications and Planning Guide (im Kapitel „Technical specifications“) und Metropolis ADM (Compact shelf) Applications and Planning Guide (im Kapitel „Technical specifications“)..................................................... 365-312-879R5.1 2 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 74 Bauelementen und damit zum Funktionsausfall des Gesamtsystems führen. Stellen Sie sicher, dass die Prüfspannung 6 V DC nicht überschreitet. Achten Sie auf die korrekte Polung der Testgeräte..................................................... 2 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 75 Einhaltung von Umweltklassen entsprechend ETSI 300 019-1-3, Februar1992, und –5 °C bis +45 °C 5% bis 90% Änderung A1, Juni 1997: Klasse 3.1E .................................................... 365-312-879R5.1 2 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 76: Außerbetriebnahme
Mitgliedsstaaten gesammelt und behandelt werden. Sie sollen nicht als Teil des unsortierten Siedlungsabfalls entsorgt werden. Aufgrund von Stoffen, die in dem .................................................... 2 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 77 Weiterhin wird Lucent Technologies in Einklang mit den gesetzlichen Anforderungen und vertraglichen Vereinbarungen gegebenenfalls die Sammlung und Behandlung von Produkten von Lucent Technologies am Ende ihrer Einsatzdauer oder von Produkten, die durch Geräte von Lucent Technologies ersetzt werden, anbieten. Für weitere Informationen zur Rücknahme von Geräten durch Lucent Technologies oder bezüglich Recycling/Entsorgung von Produkten, wenden Sie sich bitte an Ihren Lucent-...
Page 78: Fehlerfall
Blicken Sie daher nie in ein offenes Faserende oder in optische Steckverbinder, solange die optische Quelle eingeschaltet ist. Beachten Sie grundsätzlich die Richtlinien zur Lasersicherheit (siehe auch den Abschnitt „Lasersicherheit“ (2-9))..................................................... 2 - 3 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 79 Cílová skupina Tato bezpečnostní příručka je určena každému, kdo provádí práci na jakémkoliv druhu ® ® systémů Metropolis ADM (Universal shelf) a Metropolis ADM (Compact shelf)..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 80 Odpovídající ISO kód jazyka předchází jednotlivým názvům každé části v určitém jazyku. Předčíslí v číslování stránek odpovídá číslu svazku, např. strana 3-5 je pátá strana svazku 3..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 81 Zdroj nebezpečí představuje kontakt s některým z následujících dílů: • Díly pod napětím • Laserové světlo • Horké povrchy • Ostré hrany .................................................... 3 - 1 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 82 Bezpečnostní požadavky ve specifických fázích nasazení 3-20 Přeprava 3-21 Skladování 3-23 Instalace 3-25 Uvedení do provozu 3-27 Provoz a údržba 3-29 Odstavení z provozu 3-32 .................................................... 3 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 83: Všeobecné Poznámky K Bezpečnosti
Účel Tato část obsahuje všeobecné informace ke struktuře bezpečnostních pokynů a shrnuje všeobecné bezpečnostní požadavky. Obsah Struktura bezpečnostních upozornění Základní aspekty bezpečnosti .................................................... 365-312-879R5.1 3 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 84: Struktura Bezpečnostních Upozornění
Struktura bezpečnostních upozornění .................................................... Přehled Bezpečnostní upozornění popisují bezpečnostní rizika při provádění prací na výrobcích Lucent Technologies během jejich montáže a používání. Selhání při předcházení nebezpečí může mít vážné následky. Všeobecná struktura Bezpečnostní upozornění obsahují strukturální prvky, které vidíte na obrázku...
Page 85 Označuje potenciální nebezpečnou situaci (nízké riziko), která může při ignorování vést k poškození majetku, např. k přerušení služeb nebo poškození zařízení nebo materiálů..................................................... 365-312-879R5.1 3 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 86 Nebezpečí při zvedání těžkých předmětů Nebezpečí tržné rány Nebezpečí vdechnutí Leptavá látka Nebezpečí uklouznutí Nebezpečí způsobené bateriemi Nebezpečí zakopnutí Horký povrch Nebezpečí pádu .................................................... 3 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 87: Základní Aspekty Bezpečnosti
• Jakákoliv přestavba nebo změna systému nebo jeho částí (včetně softwaru) musí být provedena kvalifikovaným personálem společnosti Lucent Technologies nebo odborným personálem autorizovaným společností Lucent Technologies. Jakékoliv změny provedené jinou osobou vedou k úplnému zániku záruky. Je zakázáno používat jiné komponenty / náhradní díly než ty, které byly doporučeny výrobcem a uvedeny v dokumentech předaných v rámci dodávky.
Page 88: Specifické Oblasti Bezpečnosti
Obsah Bezpečnost laserových zařízení Specifikace optického rozhraní 3-12 Klasifikace laserových zařízení 3-15 Elektrostatický výboj 3-18 .................................................... 3 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 89: Bezpečnost Laserových Zařízení
Tento štítek laserové bezpečnosti (nikoli v této velikosti) je nalepen na předním krytu ® ® podrámu systémů Metropolis ADM (Universal shelf) a Metropolis ADM (Compact shelf). Týká se normální funkce celého systému..................................................... 365-312-879R5.1 3 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 90 Administration’s Center for Devices and Radiological Health (FDA/CDRH) definují maximální výstupní výkon laserového záření pro každou třídu laserového zařízení v souladu s vlnovou délkou..................................................... 3 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 91 Nebezpečné laserové záření Použití jiných ovládacích prvků, nastavení a postupů, než které jsou zde specifikovány, může vést k nebezpečnému vystavení laserovému záření..................................................... 365-312-879R5.1 3 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 92: Specifikace Optického Rozhraní
OM16CS55, OM16CS57 G.695 S-C8L1-1D2 v souladu OM16CL51, OM16CL53, s doporučením ITU-T 1510 ... 1570 SM (9/125) 1 / I OM16CL55, OM16CL57 G.695 .................................................... 3 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 93 SC, FC nebo ST. Výchozím typem konektoru je SC. Všechny optické přenosové moduly jsou vybaveny konektory typu LC..................................................... 365-312-879R5.1 3 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 94 SC, FC nebo ST. Výchozím typem konektoru je SC. Všechny optické přenosové moduly jsou vybaveny konektory typu LC..................................................... 3 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 95: Klasifikace Laserových Zařízení
(nad 700 nm) člení do jedné z následujících tříd (viz také část “Klasifikace laserů dle IEC” (3-16)): • třída 1, • třída 1M, • třída 3R, • třída 3B, • třída 4..................................................... 365-312-879R5.1 3 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 96 IIa, II a IIIa se vztahují pouze na lasery pracující ve viditelném rozsahu vlnových délek (400-700 nm). Laserová zařízení Lucent Technologies obvykle pracují v infračervené oblasti (nad 700 nm) a proto primárně spadají do třídy I nebo třídy IIIb.
Page 97 Dle standardu IEC 60825-1, vydání 1.2 (2001), laserová zařízení třídy 1 jsou bezpečná za přiměřeně předvídatelných podmínek a dle standardu FDA/CDRH - 21 CFR 1040, stupeň laserového záření třídy I se nepovažuje za nebezpečný..................................................... 365-312-879R5.1 3 - 1 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 98: Elektrostatický Výboj
Pracujte na antistatickém pracovišti. Antistatické pracoviště má být vybaveno uzemněným zápěstním antistatickým páskem a uzemněnou antistatickou rohoží nebo antistatickou pracovní plochou..................................................... 3 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 99 • Je-li to možné, udržujte relativní vlhkost vzduchu nad 20%..................................................... 365-312-879R5.1 3 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 100: Bezpečnostní Požadavky Ve Specifických Fázích Nasazení
Přeprava 3-21 Skladování 3-23 Instalace 3-25 Uvedení do provozu 3-27 Provoz a údržba 3-29 Odstavení z provozu 3-32 Případ poruchy 3-34 .................................................... 3 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 101: Přeprava
Extrémní okolní podmínky mohou poškodit komponenty systému a způsobit nefunkčnost. Zajistěte, aby limity stanovené v části “Klimatické limity pro přepravu a skladování” (3-22) byly splněny..................................................... 365-312-879R5.1 3 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 102 Klimatické limity pro přepravu jsou v souladu –40 °C až +70 °C až 90 % s ETSI 300 019-1-2, třída 2.3, únor 1992 (veřejná přeprava)..................................................... 3 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 103: Skladování
Nárazy mohou způsobit poškození. Chraňte komponenty systému před vlhkostí, znečištěním a nárazy. Je-li to možné, použijte originální antistatický obal..................................................... 365-312-879R5.1 3 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 104 Zajistěte, aby byly dodrženy klimatické limity pro přepravu a skladování zařízení; viz také část “Klimatické limity pro přepravu a skladování” (3-22)..................................................... 3 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 105: Instalace
Držte moduly pouze za hrany nebo prvky určené pro zasouvání a vytahování. Vždy se řiďte pokyny pro zacházení se součástkami citlivými na statickou elektřinu (viz část “Elektrostatický výboj” (3-18))..................................................... 365-312-879R5.1 3 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 106 Citlivost přijímačů je uvedena v Metropolis ADM (Universal shelf) Applications and ® Planning Guide a Metropolis ADM (Compact shelf) Applications and Planning Guide (kapitola „Technical specifications“)..................................................... 3 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 107: Uvedení Do Provozu
-40,5 V DC až -72 V DC. Před připojením napájecího napětí zajistěte, aby bylo ve správném rozsahu a mělo správnou polaritu..................................................... 365-312-879R5.1 3 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 108 Zajistěte, aby moduly a zásuvné jednotky před uvedením do provozu dosáhly pokojové teploty a byly suché..................................................... 3 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 109: Provoz A Údržba
Držte moduly pouze za hrany nebo prvky určené pro zasouvání a vytahování. Vždy se řiďte pokyny pro zacházení se součástkami citlivými na statickou elektřinu (viz část “Elektrostatický výboj” (3-18))..................................................... 365-312-879R5.1 3 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 110 Zkrat v obvodovém prvku může způsobit zničení elektronických součástek a tím nefunkčnost celého systému. Proto je zakázáno manipulovat s předměty jako např. šroubovák v oblasti modulů zásuvné jednotky..................................................... 3 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 111 ETSI 300 019-1-3, únor 1992, a dodatek A1, –5 °C až +45 °C 5 % až 90 % červen 1997: třída 3.1E .................................................... 365-312-879R5.1 3 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 112: Odstavení Z Provozu
Držte moduly pouze za hrany nebo prvky určené pro zasouvání a vytahování. Vždy se řiďte pokyny pro zacházení se součástkami citlivými na statickou elektřinu (viz část “Elektrostatický výboj” (3-18))..................................................... 3 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 113 Poznámka: Plný pás pod přeškrtnutým kontejnerem na odpad v Evropské unii indikuje, že výrobek byl uveden na trh po 13. srpnu 2005. Kromě toho firma Lucent Technologies v souladu s právními požadavky a případnými smluvními podmínkami zajistí sběr a likvidaci výrobků Lucent Technologies, jejichž...
Page 114 Nikdy se nedívejte do konce nekrytého vlákna nebo rozpojeného optického konektoru, je- li optický zdroj zapnutý. Vždy dodržujte pokyny pro ochranu před laserovým zářením (viz část “Bezpečnost laserových zařízení” (3-9))..................................................... 3 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 115 Nærværende sikkerhedsvejledning er rettet mod alle og enhver, der udfører arbejde af ® ® nogen art på systemerne Metropolis ADM (Universal shelf) og Metropolis (Compact shelf)..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 116 Den respektive ISO-sprogkode er angivet forud for hver titel med den sprogspecifikke del. Sidenummerpræfiks svarer til hæftenummer, f.eks. side 3-5 er femte side i hæfte 3..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 117 Når du frakobler optiske eller elektriske forbindelser. Farekilderne består i mulig kontakt med ethvert af følgende elementer: • Strømførende dele. • Laserlys. • Varme overflader. • Skarpe kanter..................................................... 365-312-879R5.1 4 - 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 118 Sikkerhedskrav i særlige anvendelsesfaser 4-20 Transport 4-21 Opbevaring 4-23 Installation 4-25 Idrifttagning 4-27 Drift og vedligeholdelse 4-29 Driftsophør 4-32 Ved fejl 4-34 .................................................... 4 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 119: Generelle Kommentarer Vedrørende Sikkerhed
Oversigt .................................................... Formål Dette afsnit indeholder generelle oplysninger om strukturen af sikkerhedsanvisninger og sammenfatter generelle sikkerhedskrav. Indhold Opbygning af fareangivelserne Grundlæggende sikkerhedsaspekter .................................................... 365-312-879R5.1 4 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 120: Opbygning Af Fareangivelserne
Opbygning af fareangivelserne .................................................... Overblik Fareangivelser beskriver de relevante sikkerhedsrisici, der er, når der udførers opgaver på Lucent Technologies produkter ved brug. Mangel på overholdelse heraf kan få alvorlige følger. Generel struktur Fareangivelser indeholder de strukturelle elementer, der er vist i Figur 4-1.
Page 121 Angive en mulig farlig situation (lavrisiko) som, hvis den ikke undgås, måske kan medføre skade på genstande, som f.eks. driftsafbrydelse eller beskadigelse af udstyr eller andet materiale..................................................... 365-312-879R5.1 4 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 122 Fare for driftsafbrydelse Løftefare, tung genstand Fare for sønderrivning Inhaleringsfare Ætsende stof Glidefare Risiko som følge af batterier Snublefare Varm overflade Risiko for fald .................................................... 4 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 123: Grundlæggende Sikkerhedsaspekter
• Enhver konvertering eller ændring af systemet eller dele af systemet, herunder softwaren, skal udføres af en kvalificeret medarbejder fra Lucent Technologies eller af en ekspert, der er godkendt af Lucent Technologies. Alle ændringer udført af andre personer medfører, at vores ansvar bortfalder helt og holdent.
Page 124: Bestemte Sikkerhedsområder
ADM (Compact shelf). Derfor gives der i det følgende en oversigt over de væsentligste instruktioner for disse emner. Indhold Lasersikkerhed Specifikationer for optisk interface 4-12 Laserproduktklassifikation 4-15 Elektrostatisk afladning 4-18 .................................................... 4 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 125: Lasersikkerhed
Metropolis ADM (Universal shelf) og Metropolis ADM (Compact shelf) -systemerne. Den henviser til systemet i sin helhed i normal drift..................................................... 365-312-879R5.1 4 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 126 Administration’s Center for Devices and Radiological Health (FDA/CDRH), definerer den maksimale effekt af laserbestråling for hver laserklasse i overensstemmelse med bølgelængden..................................................... 4 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 127 Brug af andre betjeningselementer, justeringer og procedurer end dem, der er angivet i denne vejledning, kan medføre, at du udsættes for farlig laserstråling..................................................... 365-312-879R5.1 4 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 128: Specifikationer For Optisk Interface
1 / I OM16CS55, OM16CS57 G.695 S-C8L1-1D2 iht. OM16CL51, OM16CL53, ITU-T Anbefaling 1510 ... 1570 SM (9/125) 1 / I OM16CL55, OM16CL57 G.695 .................................................... 4 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 129 LKA22 og LKA23 er udstyret med optiske universalstik, som giver mulighed for stik af SC-, FC- og ST-typen. Standardstik-typen er SC-typen. Alle optiske transceiver-moduler er udstyret med stik af LC-typen..................................................... 365-312-879R5.1 4 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 130 SC-, FC- og ST-typen.. Standardstik-typen er SC-typen. Alle optiske transceiver-moduler er udstyret med stik af LC-typen..................................................... 4 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 131: Laserproduktklassifikation
"IEC laserklassifikation" (4-16)): • Klasse 1, • Klasse 1M, • Klasse 3R, • Klasse 3B eller • Klasse 4..................................................... 365-312-879R5.1 4 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 132 IIIb og IV. Klasserne I, IIIb og IV gælder for lasere med alle bølgelængder, mens klasserne IIa, II og IIIa kun gælder for de lasere, der bruges inden for det synlige bølgelængdeområde mellem (400-700 nm). Lucent Technologies laserprodukter fungerer typisk inden for det infrarøde bølgelængdeområde (over 700 nm) og er derfor først og fremmest i klasse I- eller klasse IIIb-klassifikationerne.
Page 133 FDA/CDRH - 21 CFR 1040, er Klasse 1 niveau laserstråling ikke betragtet som farlig..................................................... 365-312-879R5.1 4 - 1 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 134: Elektrostatisk Afladning
Rør kun kanterne på SFP-moduler. • • Kontrollér, at racket er jordet. • Bær en korrekt jordet ESD-håndledsstrop (tilsluttet f.eks. til ESP-rackets jordingssted)..................................................... 4 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 135 Kredsløbsenheder og komponenter må kun pakkes ind og ud på arbejdssteder, der er beskyttet imod opladning af statisk elektricitet. • Sørg for om muligt at holde luftens relative fugtighed på over 20%..................................................... 365-312-879R5.1 4 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 136: Sikkerhedskrav I Særlige Anvendelsesfaser
Anvisningerne kommer i henhold til følgende anvendelsesfaser: Transport 4-21 Opbevaring 4-23 Installation 4-25 Idrifttagning 4-27 Drift og vedligeholdelse 4-29 Driftsophør 4-32 Ved fejl 4-34 .................................................... 4 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 137: Transport
Forsikr dig om, at grænserne, der gives i afsnittet "Grænseværdier for omgivende betingelser ved transport og opbevaring" (4-22), bliver overholdt..................................................... 365-312-879R5.1 4 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 138 ETSI 300 019-1-2 Klasse 2.3, Februar 1992 (offentlig –40 °C til +70 °C op til 90 % transport) .................................................... 4 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 139: Opbevaring
Fugt og snavs kan medføre korrosion eller spor. Dette kan medføre funktionsfejl på systemkomponenterne. Stød kan medføre skader. Beskyt systemkomponenter imod fugt, snavs og stød. Brug om muligt den originale antistatiske emballage..................................................... 365-312-879R5.1 4 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 140 Sørg for at de klimatiske grænser for transport og opbevaring overholdes under opbevaringen. se venligst afsnittet "Grænseværdier for omgivende betingelser ved transport og opbevaring" (4-22)..................................................... 4 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 141: Installation
For at undgå kabelbrud, så kontroller, at bøjningsradius på optiske fiberkabler ikke er under 38 mm [1,5 tommer] eller 20 gange kablets diameter (hvad der er størst)..................................................... 365-312-879R5.1 4 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 142 Du kan finde modtagerfølsomhedsværdierne i Metropolis ADM (Universal shelf) ® Applications and Planning Guide og Metropolis ADM (Compact shelf) Applications and Planning Guide (kapitlet "Technical specifications")..................................................... 4 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 143: Idrifttagning
-40,5 V DC til -72 V DC. Kontrollér, at forsyningsspændingen ligger inden for det korrekte område og har den korrekte polaritet, før spændingen kobles ind..................................................... 365-312-879R5.1 4 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 144 Kontrollér, at kredsløbsenhederne og konsollerne har opnået rumtemperatur og er tørre, før de tages i drift..................................................... 4 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 145: Drift Og Vedligeholdelse
Elektroniske komponenter kan blive ødelagt af elektrostatisk afladning. Hold kun kredsløbsenhederne i hjørnerne eller i indsætnings- og afmonteringsanordningerne. Overhold altid ESD-instruktionerne (se venligst afsnittet "Elektrostatisk afladning" (4-18))..................................................... 365-312-879R5.1 4 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 146 Det er derfor ikke tilladt at anvende objekter som f.eks. en skruetrækker inde i kredsløbsenhederne på konsollen..................................................... 4 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 147 ETSI 300 019-1-3, Februar 1992 –5 °C til +45 °C 5 % til 90 % og tilføjelse A1, Juni 1997: Klasse 3.1E .................................................... 365-312-879R5.1 4 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 148: Driftsophør
EU, skal ved slutningen af deres levetid opsamles og behandles i overensstemmelse med gældende EU- og lokal lovgivning. De må ikke bortskaffes som en .................................................... 4 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 149 Technologies produkter ved slutningen af deres levetid, eller af produkter fjernet af Lucent Technologies' udstyrstilbud. For oplysninger om tilbagetagning af udstyr af Lucent Technologies, eller yderligere oplysninger angående krav om genbrug/bortskaffelse af produktet bedes du venligst kontakte din Lucent Account Manager eller Lucent Takeback Support på...
Page 150: Ved Fejl
Kig aldrig direkte ind i enden af en blotlagt fiber eller ind i et åbent optisk stik, så længe den optiske kilde stadig er tændt. Overhold altid instruktionerne for laseradvarsel (se venligst afsnittet "Lasersikkerhed" (4-9))..................................................... 4 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 151 Σε ποιους απευθύνεται Οι παρούσες οδηγίες ασφαλείας απευθύνονται σε οποιονδήποτε πραγµατοποιεί εργασίες ® ® κάθε είδους στα συστήµατα Metropolis ADM (Universal shelf) και Metropolis (Compact shelf)..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 152 τµήµατος που αφορά µια συγκεκριµένη γλώσσα. Το πρόθεµα αρίθµησης σελίδων αντιστοιχεί στον αριθµό του τεύχους, για παράδειγµα η σελίδα 3-5 είναι η πέµπτη σελίδα του τεύχους 3..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 153 Όταν αποσυνδέετε οπτικές ή ηλεκτρικές συνδέσεις. • Οι πηγές κινδύνου οφείλονται σε ενδεχόµενη επαφή µε οποιοδήποτε από τα παρακάτω στοιχεία: ηλεκτροφόρα τµήµατα. • .................................................... 365-312-879R5.1 5 - 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 154 Μεταφορά 5-23 Αποθήκευση 5-25 Εγκατάσταση 5-27 Θέση σε λειτουργία 5-30 Λειτουργία και συντήρηση 5-32 Θέση εκτός λειτουργίας 5-36 Σε περίπτωση αποτυχίας 5-38 .................................................... 5 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 155: Γενικές Σηµειώσεις Σχετικά Με Την Ασφάλεια
Αυτή η ενότητα παρέχει γενικές πληροφορίες σχετικά µε τη δοµή των οδηγιών ασφαλείας και συνοψίζει τις γενικές απαιτήσεις ασφαλείας. Περιεχ µενα ∆οµή των δηλώσεων κινδύνου Βασικά θέµατα ασφαλείας .................................................... 365-312-879R5.1 5 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 156: Οµή Των Δηλώσεων Κινδύνου
.................................................... Επισκ πηση Οι δηλώσεις κινδύνου περιγράφουν τους κινδύνους ασφαλείας που σχετίζονται µε την εκτέλεση εργασιών στα προϊόντα της Lucent Technologies κατά τη διάρκεια της λειτουργίας και/ή της χρήσης. Η αδυναµία αποφυγής των κινδύνων µπορεί να έχει σοβαρές συνέπειες. Γενική δοµή...
Page 157 Υποδεικνύει µια πιθανή επικίνδυνη κατάσταση (χαµηλού κινδύνου) η οποία, εάν δεν αποφευχθεί, ενδέχεται να οδηγήσει σε υλική ζηµιά, όπως διακοπή λειτουργίας ή ζηµιά στον εξοπλισµό ή σε άλλα υλικά..................................................... 365-312-879R5.1 5 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 158 Κίνδυνος κατά την ανύψωση, βαρύ αντικείµενο Κίνδυνος πρόκλησης αµυχών Κίνδυνος εισπνοής ∆ιαβρωτική ουσία Κίνδυνος ολίσθησης Κίνδυνος από µπαταρίες Κίνδυνος παραπατήµατος Θερµή επιφάνεια Κίνδυνος πτώσης .................................................... 5 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 159: Βασικά Θέµατα Ασφαλείας
Οποιεσδήποτε µετατροπές ή αλλαγές στο σύστηµα ή σε εξαρτήµατα του συστήµατος • (συµπεριλαµβανοµένου του λογισµικού) πρέπει να πραγµατοποιηθούν από το αρµόδιο προσωπικό της Lucent Technologies ή από εξειδικευµένο προσωπικό εξουσιοδοτηµένο από τη Lucent Technologies. Ολες οι αλλαγές που θα πραγµατοποιηθούν από άλλα άτοµα οδηγούν σε πλήρη...
Page 160 χρήση/εγκατάσταση λογισµικού που δεν ανήκει στο σύστηµα µπορεί να επηρεάσει αρνητικά την κανονική λειτουργία του συστήµατος. Να χρησιµοποιείτε µόνο ελεγµένους και χωρίς ιούς φορείς δεδοµένων (δισκέτες, • ταινίες streamer, ...)..................................................... 5 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 161: Ειδικά Θέµατα Ασφαλείας
Οπότε, οι βασικές οδηγίες ασφαλείας για τα θέµατα αυτά συνοψίζονται στα εξής. Περιεχ µενα Ασφάλεια των ακτίνων λέιζερ 5-10 Προδιαγραφές οπτικής διεπαφής 5-14 Ταξινόµηση προϊόντος λέιζερ 5-17 Ηλεκτροστατική εκφόρτιση 5-20 .................................................... 365-312-879R5.1 5 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 162: Ασφάλεια Των Ακτίνων Λέιζερ
επικολληµένη στο µπροστινό κάλυµµα του υπο-ικριώµατος των συστηµάτων Metropolis ® ADM (Universal shelf) και Metropolis ADM (Compact shelf). Αναφέρεται στο σύστηµα ως σύνολο σε κανονική λειτουργία..................................................... 5 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 163 Η ακτινοβολία λέιζερ από τα συστήµατα οπτικής µετάδοσης εµπίπτει στην περιοχή • µηκών κύµατος που δεν είναι ορατά στο ανθρώπινο µάτι..................................................... 365-312-879R5.1 5 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 164 • συνδετήρες οπτικών ινών. Σε περίπτωση αµφιβολίας, βεβαιωθείτε ότι η οπτική πηγή είναι απενεργοποιηµένη • µετρώντας µε ένα µετρητή οπτικής ισχύος..................................................... 5 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 165 Χρήση των οργάνων ελέγχου, των ρυθµίσεων και των διαδικασιών µε τρόπο διαφορετικό από αυτόν που περιγράφεται στο παρόν εγχειρίδιο µπορεί να προκαλέσει έκθεση σε επικίνδυνη ακτινοβολία λέιζερ..................................................... 365-312-879R5.1 5 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 166: Προδιαγραφές Οπτικής Διεπαφής
1 / I S-C8S1-1D2 σύµφωνα µε τη OM16CS51, OM16CS53, 1510 ... 1570 SM (9/125) 1 / I OM16CS55, OM16CS57 Εισήγηση G.695 του ITU-T .................................................... 5 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 167 οπτικούς συνδετήρες, οι οποίοι επιτρέπουν τη σύνδεση συνδετήρων τύπου SC, FC και ST. Ο πρεπιλεγµένος τύπος συνδετήρα είναι τύπου SC. Όλες οι οπτικές µονάδες ποµποδέκτη είναι εξοπλισµένες µε συνδετήρες τύπου LC..................................................... 365-312-879R5.1 5 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 168 οπτικούς συνδετήρες, οι οποίοι επιτρέπουν τη σύνδεση συνδετήρων τύπου SC, FC και ST. Ο πρεπιλεγµένος τύπος συνδετήρα είναι τύπου SC. Όλες οι οπτικές µονάδες ποµποδέκτη είναι εξοπλισµένες µε συνδετήρες τύπου LC..................................................... 5 - 1 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 169: Ταξινόµηση Προϊόντος Λέιζερ
"Ταξινόµηση λέιζερ κατά IEC" (5-18)): Κατηγορία 1, • Κατηγορία 1M, • Κατηγορία 3R, • Κατηγορία 3B, ή • Κατηγορία 4. • .................................................... 365-312-879R5.1 5 - 1 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 170 εφαρµόζονται στις ακτίνες λέιζερ µε κάθε µήκος κύµατος, ενώ οι κατηγορίες IIa, II και IIIa εφαρµόζονται µόνο στις ακτίνες λέιζερ που λειτουργούν στην περιοχή του ορατού (400-700 nm). Τα προϊόντα λέιζερ της Lucent Technologies λειτουργούν συνήθως στην περιοχή υπέρυθρων µηκών κύµατος (µεγαλύτερων από 700 nm) και, εποµένως, εµπίπτουν...
Page 171 1 είναι ασφαλή κάτω από λογικά προβλέψιµες συνθήκες και, σύµφωνα µε το πρότυπο FDA/CDRH - 21 CFR 1040, τα επίπεδα ακτινοβολίας λέιζερ της Κατηγορίας I δεν θεωρούνται επικίνδυνα..................................................... 365-312-879R5.1 5 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 172: Ηλεκτροστατική Εκφόρτιση
Να αγγίζετε τα συστήµατα κυκλωµάτων µόνο στις άκρες ή στα συστήµατα • αφαίρεσης και τοποθέτησης. Να αγγίζετε τις µονάδες SFP µόνο στις άκρες. • Βεβαιωθείτε ότι το ικρίωµα είναι γειωµένο. • .................................................... 5 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 173 µόνο σε χώρους εργασίας, κατάλληλα προστατευµένους ενάντια στη δηµιουργία φορτίων. Εφόσον είναι δυνατό, διατηρείτε τη σχετική υγρασία του αέρα πάνω από 20%. • .................................................... 365-312-879R5.1 5 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 174: Απαιτήσεις Ασφαλείας Σε Συγκεκριµένες Φάσεις Λειτουργίας
5-23 Αποθήκευση 5-25 Εγκατάσταση 5-27 Θέση σε λειτουργία 5-30 Λειτουργία και συντήρηση 5-32 Θέση εκτός λειτουργίας 5-36 Σε περίπτωση αποτυχίας 5-38 .................................................... 5 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 175: Μεταφορά
συστήµατος και κατά συνέπεια κακή λειτουργία. Βεβαιωθείτε ότι ικανοποιούνται τα όρια που δίνονται στην ενότητα "Κλιµατολογικοί περιορισµοί για τη µεταφορά και την αποθήκευση" (5-24)..................................................... 365-312-879R5.1 5 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 176 συµµορφώνονται µε το πρότυπο ETSI 300 019- –40 °C έως +70 °C έως 90% 1-2 Κατηγορία 2.3, Φεβρουάριος 1992 (µεταφορά µε δηµόσια µέσα) .................................................... 5 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 177: Αποθήκευση
Προστατέψτε τα εξαρτήµατα του συστήµατος από την υγρασία, τη ρύπανση και τα τραντάγµατα. Να χρησιµοποιείτε την αρχική αντιστατική συσκευασία, αν είναι δυνατό..................................................... 365-312-879R5.1 5 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 178 Βεβαιωθείτε ότι κατά τη διάρκεια της αποθήκευσης ικανοποιούνται οι κλιµατολογικοί περιορισµοί για τη µεταφορά και την αποθήκευση. Παρακαλούµε ανατρέξτε στην ενότητα "Κλιµατολογικοί περιορισµοί για τη µεταφορά και την αποθήκευση" (5-24)..................................................... 5 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 179: Εγκατάσταση
Να κρατάτε τα συστήµατα των κυκλωµάτων µόνο από τα άκρα ή τα συστήµατα τοποθέτησης και αφαίρεσης. Πάντοτε να τηρείτε τις οδηγίες για την ΗΣΕ (παρακαλούµε ανατρέξτε στην ενότητα "Ηλεκτροστατική εκφόρτιση" (5-20))..................................................... 365-312-879R5.1 5 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 180 υψηλή. Χρησιµοποιήστε ένα σταθερό οπτικό εξασθενητή κατά προσέγγιση 10 έως 20 dB όταν εγκαθιστάτε συνδέσεις σε µικρές αποστάσεις για λόγους δοκιµής..................................................... 5 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 181 Μπορείτε να δείτε τις ευαισθησίες των δεκτών στην ενότητα Metropolis ® (Universal shelf) Applications and Planning Guide και Metropolis ADM (Compact shelf) Applications and Planning Guide (κεφάλαιο “Technical specifications”)..................................................... 365-312-879R5.1 5 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 182: Θέση Σε Λειτουργία
είναι -40,5 V DC έως -72 V DC. Πριν συνδέσετε την τάση, βεβαιωθείτε ότι η τάση τροφοδοσίας βρίσκεται στην περιοχή αυτή και ότι έχει τη σωστή πολικότητα..................................................... 5 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 183 Βεβαιωθείτε ότι τα συστήµατα των κυκλωµάτων και τα ράφια έχουν φτάσει σε θερµοκρασία δωµατίου και ότι είναι στεγνά πριν τα θέσετε σε λειτουργία..................................................... 365-312-879R5.1 5 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 184: Λειτουργία Και Συντήρηση
ενέργειες και έτσι να προκαλέσουν σοβαρούς τραυµατισµούς στα µάτια των χειριστών. Βεβαιωθείτε ότι οι προειδοποιητικές ετικέτες για την ύπαρξη ακτινοβολίας λέιζερ δεν έχουν αφαιρεθεί ή καλυφθεί και ότι είναι πάντοτε ευανάγνωστες..................................................... 5 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 185 Μπορείτε να δείτε τις ευαισθησίες των δεκτών στην ενότητα Metropolis ® (Universal shelf) Applications and Planning Guide και Metropolis ADM (Compact shelf) Applications and Planning Guide (κεφάλαιο “Technical specifications”)..................................................... 365-312-879R5.1 5 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 186 Βεβαιωθείτε ότι ικανοποιούνται τα όρια που δίνονται στην ενότητα "Κλιµατολογικοί περιορισµοί για τη λειτουργία του εξοπλισµού Metropolis® ADM (Universal shelf) και Metropolis® ADM (Compact shelf)" (5-35)..................................................... 5 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 187 συµµορφώνεται µε το πρότυπο ETSI 300 019-1-3, –5 °C έως +45 °C 5% έως 90% Φεβρουάριος 1992 και Τροποποίηση A1, Ιούνιος 1997: Κατηγορία 3.1E .................................................... 365-312-879R5.1 5 - 3 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 188: Θέση Εκτός Λειτουργίας
τοπική νοµοθεσία και τη νοµοθεσία της Ευρωπαϊκής Ένωσης. ∆εν πρέπει να απορρίπτονται ως µέρος αστικών απορριµµάτων που δεν υφίστανται διαλογή. Λόγω των .................................................... 5 - 3 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 189 µετά τις 13 Αυγούστου 2005. Επιπλέον, σύµφωνα τις νόµιµες απαιτήσεις και τις συµβατικές υποχρεώσεις, όπου ισχύουν, η Lucent Technologies προσφέρεται να φροντίσει για τη συλλογή και την επεξεργασία των προϊόντων της Lucent Technologies στο τέλος της ωφέλιµης ζωής τους, ή των προϊόντων που αντικαθίστανται από τις προσφορές εξοπλισµού της Lucent Technologies.
Page 190: Σε Περίπτωση Αποτυχίας
συνδετήρα όταν η οπτική πηγή είναι ενεργοποιηµένη. Να τηρείτε πάντοτε τις οδηγίες προειδοποίησης για τις ακτίνες λέιζερ (παρακαλούµε ανατρέξτε στην ενότητα "Ασφάλεια των ακτίνων λέιζερ" (5-10))..................................................... 5 - 3 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 191 Este manual de seguridad se dirige a todas las personas que trabajen con sistemas ® ® Metropolis ADM (Universal shelf) y Metropolis ADM (Compact shelf)..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 192 El prefijo de numeración de página corresponde al número de fascículo; por ejemplo, la página 3-5 remite a la quinta página del tercer fascículo..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 193 El contacto con cualquiera de los elementos siguientes puede convertirse igualmente en una causa potencial de peligro: • Piezas conectadas a la corriente eléctrica. • Luz láser..................................................... 365-312-879R5.1 6 - 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 194 6-22 Transporte 6-23 Almacenamiento 6-25 Instalación 6-27 Puesta en funcionamiento 6-30 Funcionamiento y mantenimiento 6-32 Desconexión 6-36 En caso de fallo 6-38 .................................................... 6 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 195: Observaciones Generales Sobre Seguridad
Esta sección proporciona información general sobre la estructura de las instrucciones de seguridad y resume los requisitos generales de seguridad. Contenidos Estructura de los avisos de peligro Aspectos básicos de seguridad .................................................... 365-312-879R5.1 6 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 196: Estructura De Los Avisos De Peligro
Descripción general Los avisos de peligro describen los riesgos que hay que tener en cuenta al trabajar con productos Lucent Technologies durante las fases de desarrollo y/o utilización. Las consecuencias derivadas de no evitar estos peligros pueden ser muy graves.
Page 197 (de bajo riesgo) que, de no remediarse, puede producir daños materiales, tales como la interrupción del servicio o daños en el equipamiento u otros materiales..................................................... 365-312-879R5.1 6 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 198 Riesgo de heridas incisivas Peligro de inhalación Sustancia corrosiva Peligro de resbalamiento Riesgo provocado por baterías Peligro de tropiezo Superficie caliente Riesgo de caída .................................................... 6 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 199: Aspectos Básicos De Seguridad
• Todas las conversiones o cambios en el sistema o partes del sistema (incluyendo el software) se deben realizar por personal cualificado de Lucent Technologies o por personal experto autorizado por Lucent Technologies. Todos los cambios realizados por otras personas implican una total exención de responsabilidades.
Page 200 • Utilice únicamente soportes de almacenamiento verificados y libres de virus (disquetes, cintas para copias de seguridad, ...)..................................................... 6 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 201: Aspectos Específicos De Seguridad
Contenidos Seguridad relativa al láser 6-10 Especificaciones de la interfaz óptica 6-14 Clasificación de producto láser 6-17 Descarga electrostática 6-20 .................................................... 365-312-879R5.1 6 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 202: Seguridad Relativa Al Láser
Metropolis ADM (Universal shelf) y ® Metropolis ADM (Compact shelf). Se refiere al sistema en conjunto bajo condiciones de funcionamiento normal..................................................... 6 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 203 La radiación láser procedente de sistemas de transmisión óptica está en una gama de longitud de onda invisible para el ojo humano..................................................... 365-312-879R5.1 6 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 204 En caso de duda, compruebe que la fuente óptica esté efectivamente apagada con la ayuda de un medidor de potencia óptica..................................................... 6 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 205 Utilizar controles, ajustes y procedimientos distintos de los especificados en este documento puede provocar una peligrosa exposición a la radiación láser..................................................... 365-312-879R5.1 6 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 206: Especificaciones De La Interfaz Óptica
1 / I S-C8S1-1D2 conforme a la OM16CS51, OM16CS53, 1510 ... 1570 SM (9/125) 1 / I Recomendación OM16CS55, OM16CS57 G.695 del UIT-T..................................................... 6 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 207 SC, FC y ST. El tipo estándar de conector es el tipo SC. Todos los módulos de transceptores ópticos incorporan conectores LC..................................................... 365-312-879R5.1 6 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 208 ópticos universales, lo que permite la utilización de conectores de los tipos SC, FC y ST. El tipo estándar de conector es el tipo SC. Todos los módulos de transceptores ópticos incorporan conectores LC..................................................... 6 - 1 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 209: Clasificación De Producto Láser
IEC" (6-18)): • Clase 1 • Clase 1M, • Clase 3R, • Clase 3B, o • Clase 4 .................................................... 365-312-879R5.1 6 - 1 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 210 (400-700 nm). Los productos láser de Lucent Technologies funcionan habitualmente en la gama de longitud de onda de infrarrojos (más de 700 nm) y, por lo tanto, corresponden esencialmente a la clase I o a la clase IIIb.
Page 211 21 CFR 1040 del FDA/CDRH, los niveles de radiación láser de la clase I no se consideran peligrosos..................................................... 365-312-879R5.1 6 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 212: Descarga Electrostática
Toque los módulos SFP solamente por los extremos. • • Asegúrese de que el bastidor esté conectado a tierra..................................................... 6 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 213 • Siempre que sea posible, mantenga la humedad relativa del aire por encima del 20%..................................................... 365-312-879R5.1 6 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 214: Requisitos De Seguridad En Ciertas Fases De Desarrollo
Transporte 6-23 Almacenamiento 6-25 Instalación 6-27 Puesta en funcionamiento 6-30 Funcionamiento y mantenimiento 6-32 Desconexión 6-36 En caso de fallo 6-38 .................................................... 6 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 215: Transporte
Asegúrese de que se respetan las condiciones que se especifican en el apartado "Límites ambientales para el transporte y el almacenamiento" (6-24)..................................................... 365-312-879R5.1 6 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 216 ETSI 300 019-1-2 Clase 2.3, –40 °C a +70 °C hasta el 90% de febrero de 1992 (para el transporte público)..................................................... 6 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 217: Almacenamiento
Proteja los componentes del sistema contra la humedad, la suciedad y los golpes. Si es posible, utilice el embalaje antiestático original..................................................... 365-312-879R5.1 6 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 218 "Límites ambientales para el transporte y el almacenamiento" (6-24)..................................................... 6 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 219: Instalación
Coja los paquetes de circuitos solamente por los bordes o por las áreas de inserción y extracción. Siga siempre las instrucciones sobre descargas electrostáticas ESD (consulte el apartado "Descarga electrostática" (6-20))..................................................... 365-312-879R5.1 6 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 220 Utilice un atenuador óptico de aproximadamente 10 a 20 dB cuando establezca conexiones en distancias cortas para realizar comprobaciones..................................................... 6 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 221 Encontrará las sensibilidades de los receptores en las documentaciones Metropolis ® (Universal shelf) Applications and Planning y Metropolis ADM (Compact shelf) Applications and Planning Guide (capítulo “Technical specifications”)..................................................... 365-312-879R5.1 6 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 222: Puesta En Funcionamiento
Asegúrese de que la tensión de alimentación tiene la polaridad correcta y está dentro de los límites antes de conectar la tensión..................................................... 6 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 223 Asegúrese de que los paquetes y los estantes han alcanzado la temperatura ambiente y están secos antes de ponerlos en funcionamiento..................................................... 365-312-879R5.1 6 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 224: Funcionamiento Y Mantenimiento
Asegúrese de que las etiquetas de advertencia permanecen en su sitio, de que están visibles y de que se pueden leer claramente..................................................... 6 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 225 Encontrará las sensibilidades de los receptores en las documentaciones Metropolis ® (Universal shelf) Applications and Planning y Metropolis ADM (Compact shelf) Applications and Planning Guide (capítulo “Technical specifications”)..................................................... 365-312-879R5.1 6 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 226 Asegúrese de que se respetan las condiciones que se especifican en el apartado "Condiciones climáticas extremas para el funcionamiento de los equipos Metropolis® ADM (Universal shelf) y Metropolis® ADM (Compact shelf)" (6-35)..................................................... 6 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 227 ETSI 300 019-1-3, de febrero de –5 °C a +45 °C 5% al 90% 1992, y a la enmienda A1, de junio de 1997: Clase 3.1E .................................................... 365-312-879R5.1 6 - 3 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 228: Desconexión
él deberán ser recogidos y tratados al final de su vida útil. No estará permitido que se depositen con el resto de .................................................... 6 - 3 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 229 Lucent Technologies. Para informarse acerca de la recogida de los equipos usados de Lucent Technologies o de los requisitos para acceder al programa de reciclado y eliminación de equipos, puede ponerse en contacto con el jefe de cuentas de Lucent de su zona o con el servicio de retirada de productos usados de Lucent a través de la dirección de correo electrónico...
Page 230: En Caso De Fallo
óptica esté conectada. Siga siempre las instrucciones de advertencia de láser (consulte el apartado "Seguridad relativa al láser" (6-10))..................................................... 6 - 3 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 231 Sihtauditoorium ® Käesolev ohutusjuhend on suunatud kõigile, kes töötavad mingi Metropolis ® (Universal shelf) ja Metropolis ADM (Compact shelf) süsteemiga..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 232 Igas erinevas keeles osa eraldi pealkirjale eelneb vastav ISO keelekood. Leheküljenumbri eesliide vastab vihiku numbrile, näiteks lehekülg 3-5 on viies lehekülg vihikus 3..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 233 Kui te ühendate lahti optilised või elektriühendused. Hädaohuallikad tulenevad võimalikust kontaktist ühega alljärgnevatest objektidest: • Voolu all olevad osad. • Laserivalgus. • Kuumad pinnad. • teravate servadega..................................................... 7 - 1 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 234 Elektrostaatiline lahendus 7-18 Ohutusnõuded kasutuselevõtu erinevates etappides 7-20 Transport 7-21 Hoiustamine 7-23 Paigaldamine 7-25 Kasutuselevõtt 7-27 Töötamine ja hooldus 7-29 Kasutuselt kõrvaldamine 7-32 .................................................... 7 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 235: Üldised Märkused Ohutuse Kohta
Üldised märkused ohutuse kohta Ülevaade .................................................... Eesmärk Selles peatükis esitatakse üldist informatsiooni ohutusjuhendi ülesehituse kohta ja tehakse kokkuvõte üldistest ohutusnõuetest. Sisukord Ohuteadete struktuur Põhilised ohuaspektid .................................................... 365-312-879R5.1 7 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 236: Ohuteadete Struktuur
ET: Ohutusjuhend Ohuteadete struktuur Ohuteadete struktuur .................................................... Ülevaade Ohuteated kirjeldavad riske, mis on seotud firma Lucent Technologies toodete käsitlemisega nende kasutuselevõtmisel ja/või kasutamisel. Kui ohte ei õnnestu vältida, võivad sellel olla tõsised tagajärjed. Üldine ülesehitus Ohuteated sisaldavad struktuurielemente, mida kujutab joonis 7-1.
Page 237 (väike risk), mille tulemuseks võib juhul, kui seda ei väldita, olla varakahju, näiteks töökatkestus või seadmete või muude materjalide kahjustumine..................................................... 365-312-879R5.1 7 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 238 Tuleohtlik materjal / Tuleoht Muljumisoht Töökatkestusoht Oht tõstmisel, raske objekt Vigastusoht Oht sissehingamisel Korrosiivne aine Libisemisoht Akude põhjustatud oht Komistamisoht Kuum pind Kukkumisoht .................................................... 7 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 239: Põhilised Ohuaspektid
• Kõik süsteemi või süsteemi osade (kaasa arvatud tarkvara) teisendused või muudatused peab teostama Lucent Technologies kvalifitseeritud personal või Lucent Technologies poolt volitatud asjatundlik personal. Kõik muutused, mis viiakse läbi teiste isikute poolt, viivad täieliku vastutusest vabastamiseni.
Page 240: Spetsiifilised Ohupiirkonnad
(Compact shelf) seadmete jaoks üliolulised. Seetõttu on alljärgnevalt kokku võetud peamised ohutusjuhendid nende objektide jaoks. Sisukord Laseri ohutus Optilise liidese spetsifikatsioonid 7-12 Lasertoodete klassifikatsioon 7-15 Elektrostaatiline lahendus 7-18 .................................................... 7 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 241: Laseri Ohutus
Käesolev laserturvamärgis (mitte ära võtta) on kinnitatud Metropolis ADM (Universal ® shelf) ja Metropolis ADM (Compact shelf) süsteemide võre esiküljele. See kehtib süsteemi kui terviku kohta normaalse töötamise juures..................................................... 365-312-879R5.1 7 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 242 Nii rahvusvaheline standard IEC 60825-1 kui Toidu- ja Ravimiameti seadmete ja kiirgusohu keskuse (FDA/CDRH) regulatsioonid määravad laserikiirguse maksimaalse väljundvõimsuse iga laseriklassi jaoks vastavalt lainepikkusele..................................................... 7 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 243 Laserikiirgus ETTEVAATUST Laserioht Teistsuguste juhtimisseadmete, kohanduste ja protseduuride kasutamine kui on määratud käesolevas dokumendis võib viia ohtliku laserikiirgusele eksponeerimiseni..................................................... 365-312-879R5.1 7 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 244: Optilise Liidese Spetsifikatsioonid
SM (9/125) 1 / I S-C8S1-1D2 OM16CS51, OM16CS53, kooskõlas ITU-T 1510 ... 1570 SM (9/125) 1 / I OM16CS55, OM16CS57 soovitusega G.695 .................................................... 7 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 245 SC-, FC- ja ST-tüüpi pistikuid. Vaikepistikutüüp on SC-tüüp. Kõik optilised transiiveri moodulid on varustatud LC-tüüpi pistikutega..................................................... 365-312-879R5.1 7 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 246 LKA5B, LKA10, LKA42 ja LKA44 põhiseadmed on varustatud universaalsete optiliste pistikutega, mis võimaldavad SC-, FC- ja ST-tüüpi pistikuid. Vaikepistikutüüp on SC- tüüp. Kõik optilised transiiveri moodulid on varustatud LC-tüüpi pistikutega..................................................... 7 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 247: Lasertoodete Klassifikatsioon
(palun vaadake ka osa “IEC laserite klassifikatsioon” (7-16)): • klass 1, • klass 1M, • klass 3R, • klass 3B või • klass 4..................................................... 365-312-879R5.1 7 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 248 I, IIa, II, IIIa, IIIb, ja IV. Klassid I, IIIb ja IV rakenduvad kõigi lainepikkustega laseritele, samas kui klassid IIa, II ja IIIa rakenduvad ainult neile laseritele, mis töötavad nähtavas lainepikkuse vahemikus (400-700 nm). Lucent Technologies lasertooted töötavad tavaliselt infrapunavalguse lainepikkuse vahemikus (rohkem kui 700 nm) ja seetõttu on esmajoones klassifikatsiooniga klass I või klass IIIb.
Page 249 Vastavalt standardi IEC 60825-1 väljaandele 1.2 (2001) on klassi 1 tooted ohutud põhjendatult prognoositavatel tignimustel ja vastavalt standardile FDA/CDRH - 21 CFR 1040 ei peeta laserikiirguse klassi I taset ohtlikuks..................................................... 365-312-879R5.1 7 - 1 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 250: Elektrostaatiline Lahendus
ühenduskohaga ühendatud). • Töötage ESD-kindlas tööpiirkonnas või töökohas. ESD-kindel tööpiirkond peab olema varustatud maandatud ESD-randmepaela ja maandatud ESD-mati või ESD-d hajutava tööpinnaga..................................................... 7 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 251 Lülituspaneelid ja komponendid tuleb kokku ja lahti pakkida ainult töökohtades, mis on sobivalt kaitstud laengu akumuleerumise vastu. • Kui see on vähegi võimalik, hoidke suhteline õhuniiskus kõrgemal kui 20%..................................................... 365-312-879R5.1 7 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 252: Ohutusnõuded Kasutuselevõtu Erinevates Etappides
Juhendid on jaotatud vastavalt alljärgnevatele kasutuselevõtu etappidele: Transport 7-21 Hoiustamine 7-23 Paigaldamine 7-25 Kasutuselevõtt 7-27 Töötamine ja hooldus 7-29 Kasutuselt kõrvaldamine 7-32 Rikkejuhtum 7-34 .................................................... 7 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 253: Transport
Äärmuslikud keskkonnatingimused võivad kahjustada süsteemi komponente ja põhjustada talitlushäireid. Kindlustage, et peetaks kinni osas “Transpordi ja hoiustamise klimaatilised piirnormid” (7-22) esitatud piirnormidest..................................................... 365-312-879R5.1 7 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 254 Temperatuurivahemik [°C] Niiskus Keskkonnaklassi vastavus vastab ETSI 300 019-1-2 klassile 2.3, veebruar 1992 –40 °C kuni +70 °C kuni 90% (ühistransport)..................................................... 7 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 255: Hoiustamine
See võib põhjustada süsteemi komponentide talitlushäireid. Elektrilöögid võivad põhjustada kahjustusi. Kaitske süsteemi komponente niiskuse, määrdumise ja elektrilöökide eest. Kasutage võimalusel algset antistaatilist pakendit..................................................... 365-312-879R5.1 7 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 256 Veenduge, et järgitaks klimaatilisi piirnome seadmete transpordiks ja hoiustamiseks hoiustamise ajal; palun vaadake osa “Transpordi ja hoiustamise klimaatilised piirnormid” (7-22)..................................................... 7 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 257: Paigaldamine
Kaabli murdumise vältimiseks veenduge, et kiudoptiliste kaablite painderaadius oleks vähemalt 38 mm [1,5 tolli] või 20 korda kaabli läbimõõt (ükskõik kumb on suurem)..................................................... 365-312-879R5.1 7 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 258 Te leiate vastuvõtja tundlikud küljed juhendist Metropolis ADM (Universal shelf) ® Applications and Planning Guide ja Metropolis ADM (Compact shelf) Applications and Planning Guide (peatükk “Technical specifications”)..................................................... 7 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 259: Kasutuselevõtt
48 V DC või 60 V DC. Lubatud taluvusulatus on -40.5 V DC kuni -72 V DC. Enne pinge ühendamist veenduge, et toitepingel on korrektne ulatus ja polaarsus..................................................... 365-312-879R5.1 7 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 260 Veenduge, et lülituspaneelid ja riiulid oleksid saavutanud toatemperatuuri ja kuivad, enne kui need kasutusele võtate..................................................... 7 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 261: Töötamine Ja Hooldus
Elektrostaatiline lahendus võib elektroonilised komponendid hävitada. Hoidke lülituspaneele ainult servadest või sisestus- ja eemaldusseadmetest. Alati tuleb järgida ESD-juhtnööre (palun vaadake osa “Elektrostaatiline lahendus” (7-18))..................................................... 365-312-879R5.1 7 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 262 Lühis võrguelemendis võib põhjustada elektrooniliste komponentide hävimist ja sellega kogu süsteemi talitlushäireid. Seetõttu ei tohi te kasutada selliseid esemeid nagu kruvikeeraja riiuli lülituspaneeli piirkonnas..................................................... 7 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 263 Vastab ETSI 300 019-1-3, veebruar 1992, ja –5 °C kuni +45 °C 5% kuni 90% muudatusele A1, juuni 1997: klass 3.1E .................................................... 365-312-879R5.1 7 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 264: Kasutuselt Kõrvaldamine
Elektrostaatiline lahendus võib elektroonilised komponendid hävitada. Hoidke lülituspaneele ainult servadest või sisestus- ja eemaldusseadmetest. Alati tuleb järgida ESD-juhtnööre (palun vaadake osa “Elektrostaatiline lahendus” (7-18))..................................................... 7 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 265 13. augustit 2005. Peale selle pakub Lucent Technologies kooskõlas seaduslike nõuete ja lepinguliste kokkulepetega, seal, kus need rakendatavad on, Lucent Technologies toodete kogumist ja töötlemist nende kasuliku tööea lõpus või asendamisel Lucent Technologies seadmete pakkumistega.
Page 266 Ärge kunagi vaadake katmata optilise kiu otsa või avatud optilist konnek-torit, kui optiline allikas on sisse lülitatud. Alati tuleb järgida laseri ohutuseeskirju (palun vaadake osa “Laseri ohutus” (7-9))..................................................... 7 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 267 Lukijakunta ® Turvallisuusopas on tarkoitettu kaikille, jotka työskentelevät Metropolis ® (Universal shelf) ja Metropolis ADM (Compact shelf) -järjestelmien kanssa..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 268 Turvallisuusopas on jaettu vihkoihin, jotka sisältävät saman turvallisuusluvun eri kielillä. Vastaava ISO-kielitunnus edeltää jokaisen erikielisen osan omankielistä otsikkoa. Sivunumeron etuliite vastaa vihkon numeroa, esimerkiksi 3-5 on vihkon 3 viides sivu..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 269 Kun irrotat optisia liitäntöjä tai sähköliitäntöjä. Vaaran lähde voi aiheutua koskettaessa seuraaviin kohtiin: • Jännitteiset kohdat • Laservalo • Kuumat pinnat • Terävät reunat .................................................... 365-312-879R5.1 8 - 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 270 Turvallisuusvaatimukset elinkaaren eri vaiheissa 8-21 Kuljetus 8-22 Varastointi 8-24 Asennus 8-26 Käyttöönotto 8-28 Käyttö ja kunnossapito 8-30 Käytöstä poisto 8-33 Häiriön tapahtuessa 8-35 .................................................... 8 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 271: Yleisiä Turvallisuusohjeita
Yleiskatsaus Yleisiä turvallisuusohjeita Yleiskatsaus .................................................... Tarkoitus Tässä osiossa on esitetty yleistietoja turvallisuusohjeiden rakenteesta sekä yhteenveto yleisistä turvallisuusvaatimuksista. Sisältö Vaaralausekkeiden rakenne Perustavia turvallisuusnäkökohtia .................................................... 365-312-879R5.1 8 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 272: Vaaralausekkeiden Rakenne
Vaaralausekkeiden rakenne Vaaralausekkeiden rakenne .................................................... Johdanto Vaaralausekkeet kuvaavat turvallisuusriskejä, jotka liittyvät Lucent Technologies - tuotteiden kanssa suoritettaviin tehtäviin elinkaaren ja/tai käytön aikana. Jos varoitettuja vaaroja ei vältetä, seuraukset voivat olla vakavat. Yleinen rakenne Vaaralausekkeet sisältävät rakenne-elementtejä, jotka on kuvattu alla Kuva 8-1.
Page 273 Osoittaa mahdollisesti vaarallisen tilanteen (alhainen riski), joka saattaa johtaa omaisuuden vahingoittumiseen kuten palvelun keskeytymiseen tai laitteiden tai muiden materiaalien vahingoittumiseen, jos tilannetta ei ehkäistä..................................................... 365-312-879R5.1 8 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 274 Toimintojen häiriytymisvaara Vaara nostamisessa, painava esine Haavojen vaara Vaara sisäänhengitettäessä Syövyttävä aine Liukastumisen vaara Paristojen aiheuttama vaara Kompastumisen vaara Kuuma pinta Putoamisvaara .................................................... 8 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 275: Perustavia Turvallisuusnäkökohtia
Järjestelmää saa käyttää vain kytkennöillä ja ympäristöolosuhteissa, jotka vastaavat dokumentaation kuvausta. • Järjestelmään tai sen osiin (ohjelmat mukaanluettuna) saa tehdä muutoksia ainoastaan pätevä Lucent Technologies -henkilökunta tai Lucent Technologies - yrityksen valtuuttama asiantuntijahenkilökunta. Mitkä tahansa muiden henkilöiden tekemät muutokset johtavat korvausvastuun täydelliseen raukeamiseen.
Page 276 FI: Turvallisuusopas Perustavia turvallisuusnäkökohtia • Käytä vain testattuja ja viruksista vapaita tietovälineitä (levykkeitä, tallennusnauhoja jne.)..................................................... 8 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 277: Erityiset Turvallisuusalueet
Sisältö Laserturvallisuus 8-10 Optisen liitännän tekniset tiedot 8-13 Lasertuotteiden luokittelu 8-16 Sähköstaattinen purkaus 8-19 .................................................... 365-312-879R5.1 8 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 278 Tämä laserturvallisuusmerkintä (ei oikeassa mittasuhteessa) on kiinnitetty kehikon ® ® etuosaan Metropolis ADM (Universal shelf)- ja Metropolis ADM (Compact shelf) - järjestelmissä. Se viittaa järjestelmään kokonaisuutena tavallisessa käytössä..................................................... 8 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 279 IEC 60825-1 sekä Food and Drug Administration’s Center for Devices and Radiological Health (FDA/CDRH) -määräykset määrittävät lasersäteilyn suurimman lähtötehon jokaiselle laserluokalle aallonpituuden mukaan..................................................... 365-312-879R5.1 8 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 280 Jos et ole varma, varmista että optinen lähde on kytketty pois päältä mittaamalla optisella tehomittarilla. Lasersäteily HUOMAUTUS Laservaara Muiden kuin tässä oppaassa kuvattujen tarkistusten, säätöjen ja menettelytapojen käyttö voi johtaa vaaralliseen altistukseen lasersäteilylle..................................................... 8 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 281 1 / I OM16CS55, OM16CS57 G.695 mukaisesti S-C8L1-1D2 OM16CL51, OM16CL53, ITU-T-suosituksen 1510 ... 1570 SM (9/125) 1 / I OM16CL55, OM16CL57 G.695 mukaisesti .................................................... 365-312-879R5.1 8 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 282 LKA23-yksiköt on varustettu yleisillä optisilla liittimillä, mikä mahdollistaa SC-, FC- ja ST-tyyppiset liittimet. Oletusliitintyyppi on SC-tyyppi. Kaikki optiset lähetin-vastaanotinmoduulit on varustettu LC-tyypin liittimillä..................................................... 8 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 283 LKA5B-, LKA10-, LKA42- ja LKA44-perusyksiköt on varustettu yleisillä optisilla liittimillä, mikä mahdollistaa SC-, FC- ja ST-tyyppiset liittimet. Oletusliitintyyppi on SC- tyyppi. Kaikki optiset lähetin-vastaanotinmoduulit on varustettu LC-tyypin liittimillä..................................................... 365-312-879R5.1 8 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 284: Lasertuotteiden Luokittelu
(yli 700 nm), kuuluvat seuraaviin luokkiin (katso myös osa “IEC laserluokitus” (8-17)): • Luokka 1, • Luokka 1M, • Luokka 3R, • Luokka 3B tai • Luokka 4..................................................... 8 - 1 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 285 I, IIa, II, IIIa, IIIb ja IV. Luokat I, IIIb ja IV koskevat kaikkien aallonpituuksien lasereita mutta luokat IIa, II ja IIIa koskevat vain näkyvän valon aallonpituusalueella (400-700 nm) toimivia lasereita. Lucent Technologies -lasertuotteet toimivat tavallisesti infrapunaisella allonpituusalueella (yli 700 nm), ja kuuluvat siksi ensisijaisesti luokkaan I tai IIIb.
Page 286 IEC 60825-1 Edition 1.2 (2001) -standardin mukaan luokan 1 lasertuotteet ovat turvallisia kohtuullisen ennakoitavissa oloissa ja FDA/CDRH - 21 CFR 1040 -standardin mukaan luokan I lasersäteilyn tasoja ei pidetä vaarallisina..................................................... 8 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 287: Sähköstaattinen Purkaus
Kosketa SFP-moduuleja vain reunoista. • • Varmista, että teline on maadoitettu. • Pidä oikein maadoitettua ESD-ranneketta (joka on liitetty esimerkiksi ESP- liitäntäkohtaan)..................................................... 365-312-879R5.1 8 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 288 • Mikäli mahdollista, pidä ilman suhteellinen kosteus aina 20 %:n yläpuolella..................................................... 8 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 289: Turvallisuusvaatimukset Elinkaaren Eri Vaiheissa
Ohjeet on järjestetty seuraavien elinkaarivaiheiden mukaisesti: Kuljetus 8-22 Varastointi 8-24 Asennus 8-26 Käyttöönotto 8-28 Käyttö ja kunnossapito 8-30 Käytöstä poisto 8-33 Häiriön tapahtuessa 8-35 .................................................... 365-312-879R5.1 8 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 290: Kuljetus
Äärimmäiset ympäristöolosuhteet voivat vahingoittaa järjestelmäkomponentteja ja aiheuttaa toimintahäiriöitä. Varmista, että osassa “Kuljetuksen ja varastoinnin ilmastolliset rajat” (8-23) annettuja rajoituksia noudatetaan..................................................... 8 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 291 ETSI 300 –40 °C - +70 °C jopa 90 % 019-1-2 Class 2.3, helmikuu 1992 (julkinen kuljetus)..................................................... 365-312-879R5.1 8 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 292: Varastointi
Kosteus ja lika voivat aiheuttaa korroosiota tai seurantareittien muodostumista. Seurauksena voi olla järjestelmäkomponenttien toimintahäiriö. Tärinä voi vahingoittaa laitetta. Suojaa järjestelmäkomponentit kosteudelta, lialta ja tärinältä. Käytä antistaattista alkuperäispakkausta, mikäli mahdollista..................................................... 8 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 293 Äärimmäiset ympäristöolosuhteet voivat vahingoittaa järjestelmäkomponentteja ja aiheuttaa toimintahäiriöitä. Varmista, että kuljetuksen ja varastoinnin ilmastollisia rajoja noudatetaan varastoinnin aikana; katso osa “Kuljetuksen ja varastoinnin ilmastolliset rajat” (8-23)..................................................... 365-312-879R5.1 8 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 294: Asennus
Jotta vältät kaapelin murtumisen, varmista, että kuitukaapelien taivutussäde ei ole pienempi kuin 38 mm tai 20 kertaa kaapelin halkaisija (kumpi on suurempi)..................................................... 8 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 295 Löydät johtimien herkkyysarvot oppaasta Metropolis ADM (Universal shelf) ® Applications and Planning Guide ja Metropolis ADM (Compact shelf) Applications and Planning Guide (luku “Technical specifications”)..................................................... 365-312-879R5.1 8 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 296: Käyttöönotto
-48 V DC tai -60 V DC. Sallittu toleranssialue on -40,5 V DC ja -72 V DC:n välillä. Varmista, että syottöjännitteen taajuus ja polaarisuus ovat oikeat ennen kuin kytket jännitteen..................................................... 8 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 297 Varmista, että kuitukimput ja hyllyt ovat saavuttaneet huoneenlämpötilan ja että ne ovat kuivia ennen niiden käyttöönottoa..................................................... 365-312-879R5.1 8 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 298: Käyttö Ja Kunnossapito
Sähköstaattinen purkaus voi tuhota elektronisia komponentteja. Pidä kiinni kuitukimpuista joko vain niiden reunoista tai syöttö- ja poistolaitteista. Huomioi aina ESD-ohjeet (katso osa “Sähköstaattinen purkaus” (8-19))..................................................... 8 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 299 Oikosulku verkkoelementissä voi tuhota elektronisia komponentteja ja aiheuttaa siten koko järjestelmän toimintahäiriön. Siksi hyllyn kuitukimppualueella ei saa käsitellä mitään esineitä kuten ruuvimeisseleitä..................................................... 365-312-879R5.1 8 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 300 ETSI 300 019-1-3, helmikuu 1992 –5 °C - +45 °C 5% - 90% ja Amendment A1, heinäkuu 1997: luokka 3.1E .................................................... 8 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 301: Käytöstä Poisto
Elektroniset tuotteet, joissa on alla kuvattu symboli tai joissa viitataan kyseiseen symboliin ja jotka on tuotu markkinoille Euroopan unionissa, kerätään ja käsitellään niiden käyttöiän lopussa soveltuvien Euroopan unionin ja paikallisen lainsäädännön .................................................... 365-312-879R5.1 8 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 302 13. elokuuta 2005 jälkeen. Lisäksi lain vaatimusten ja sopimusvelvollisuuksien mukaisesti Lucent Technologies tarjoaa soveltuvin osin Lucent Technologies -tuotteiden (tai tuotteiden, jotka on korvattu Lucent Technologies -laitteistojen tarjouksilla) keräyksen ja käsittelyn niiden käyttöiän päättyessä.
Page 303: Häiriön Tapahtuessa
Älä koskaan katso paljaan kuidun päähän tai avoimeen optiseen liittimeen, kun optinen lähde on päällekytketty. Huomioi aina laservaroitukset (katso osa “Laserturvallisuus” (8- 10))..................................................... 365-312-879R5.1 8 - 3 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 304 FI: Turvallisuusopas Häiriön tapahtuessa .................................................... 8 - 3 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 305 Ce guide de sécurité s’adresse à toute personne amenée à intervenir sur les systèmes ® ® Metropolis ADM (Universal shelf) et Metropolis ADM (Compact shelf)..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 306 Par exemple, la page 3-5 correspond à la cinquième page du chapitre 3..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 307 : • des pièces sous tension, • le rayonnement laser, • des surfaces chaudes, ou • des arêtes vives..................................................... 365-312-879R5.1 9 - 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 308 Consignes de sécurité spécifiques en fonction des phases du déploiement 9-21 Transport 9-22 Stockage 9-24 Installation 9-26 Mise en service 9-28 Exploitation et maintenance 9-30 Mise hors service 9-34 Panne 9-36 .................................................... 9 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 309: Remarques Générales Sur La Sécurité
Cette section présente de façon générale la structure des consignes de sécurité et en fait la synthèse. Sommaire Structure des instructions sur les risques Précautions de base .................................................... 365-312-879R5.1 9 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 310: Structure Des Instructions Sur Les Risques
Conséquences si les mesures de protection échouent dommages Message d'évitement Mesures de protection à prendre afin d'éviter le risque Identificateur Référence ID de l'instruction du risque (en option) .................................................... 9 - 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 311 Indique une situation à risque potentiel (peu élevé) qui, si on ne l’évite pas, peut provoquer des dommages matériels tels qu'une interruption de service ou une défaillance de l'équipement ou d'autres matériels..................................................... 365-312-879R5.1 9 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 312 Risque lié à l'inhalation Risque lié aux substances corrosives Risque de glissement Risque dû aux batteries Risque de perte d'équilibre Surface chaude Risque de chute .................................................... 9 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 313: Précautions De Base
Toute opération de calibrage, tout test spécifique faisant suite à des réparations, ou tout contrôle de sécurité de routine, doivent être dûment documentés et archivés..................................................... 365-312-879R5.1 9 - 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 314 • Veillez à utiliser uniquement des supports de données exempts de virus (disquettes, bandes de sauvegardes, ...)..................................................... 9 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 315: Consignes Spéciales De Sécurité
Sommaire Sécurité liée à l’utilisation du laser 9-10 Spécifications des interfaces optiques 9-13 Classification des appareils à laser 9-16 Décharges électrostatiques 9-19 .................................................... 365-312-879R5.1 9 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 316: Sécurité Liée À L'utilisation Du Laser
Metropolis ADM (Universal shelf) et Metropolis ADM (Compact shelf). Elle se rapporte au système dans son ensemble en fonctionnement normal..................................................... 9 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 317 • le rayonnement laser émis par les systèmes de transmission optique est situé dans une gamme d’ondes invisibles à l’oeil nu..................................................... 365-312-879R5.1 9 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 318 Risque lié au laser Tout contrôle, réglage ou procédure autre que ceux mentionnés ici peuvent se révéler dangereux et entraîner une irradiation..................................................... 9 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 319: Spécifications Des Interfaces Optiques
1 / I S-C8S1-1D2 conforme à la OM16CS51, OM16CS53, 1510 ... 1570 SM (9/125) 1 / I Recommandation OM16CS55, OM16CS57 UIT-T G.695 .................................................... 365-312-879R5.1 9 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 320 SC, FC et ST. Le type de connecteur standard est le type SC. Tous les modules transmetteur-récepteur optiques sont équipés de connecteurs LC..................................................... 9 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 321 ST. Le type de connecteur standard est le type SC. Tous les modules transmetteur-récepteur optiques sont équipés de connecteurs LC..................................................... 365-312-879R5.1 9 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 322: Classification Des Appareils À Laser
CEI » (9-17)) : • classe 1, • classe 1M, • classe 3R, • classe 3B ou • classe 4..................................................... 9 - 1 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 323 (de 400 à 700 nm). Les équipements laser de Lucent Technologies fonctionnent en général dans la gamme d’onde des infrarouges (au-delà de 700 nm) et, par conséquent, font essentiellement partie de la classe I ou de la classe IIIb.
Page 324 Conformément à la norme FDA/CDRH - 21 CFR 1040, les rayonnements laser de classe I ne sont pas considérés comme dangereux..................................................... 9 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 325: Décharges Électrostatiques
Portez un bracelet conducteur correctement mis à la terre (reliez-le au point de mise à la terre du bâti, par exemple)..................................................... 365-312-879R5.1 9 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 326 être emballés et déballés sur des lieux de travail correctement protégés contre la formation d’électricité statique. • Si possible, maintenez l’humidité relative de l’air au-delà de 20 %..................................................... 9 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 327: Consignes De Sécurité Spécifiques En Fonction Des Phases Du Déploiement
Les consignes sont organisées en fonction des phases de déploiement suivantes : Transport 9-22 Stockage 9-24 Installation 9-26 Mise en service 9-28 Exploitation et maintenance 9-30 Mise hors service 9-34 Panne 9-36 .................................................... 365-312-879R5.1 9 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 328: Transport
Assurez-vous que les plages indiquées dans la section « Plages climatiques pour le transport et le stockage » (9-23) sont bien respectées..................................................... 9 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 329 Conformité environnementale conforme à la norme ETSI 300 019-1-2 Classe 2.3, –40 °C à +70 °C jusqu'à 90% Février 1992 (transport public)..................................................... 365-312-879R5.1 9 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 330: Stockage
Veuillez protéger les composants du système contre l’humidité, les saletés et les chocs. Dans la mesure du possible, utilisez toujours l’emballage antistatique d’origine..................................................... 9 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 331 Assurez-vous que les plages climatiques pour le transport et le stockage sont bien respectées ((reportez-vous à la section « Plages climatiques pour le transport et le stockage » (9-23)..................................................... 365-312-879R5.1 9 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 332: Installation
Manipulez les cartes en les tenant par les bords ou par les guides d’insertion/extraction. Respectez les consignes relatives aux décharges électrostatiques (reportez-vous à la section « Décharges électrostatiques » (9-19))..................................................... 9 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 333 (Universal shelf) Applications and Planning Guide et Metropolis ADM (Compact shelf) Applications and Planning Guide ( chapitre « Technical specifications »)..................................................... 365-312-879R5.1 9 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 334: Mise En Service
Avant de procéder au raccordement, assurez-vous que la tension d’alimentation est dans la limite des valeurs autorisées et que la polarité est correcte..................................................... 9 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 335 Avant de les mettre en service, assurez-vous que les châssis sont à la température ambiante et qu’ils sont secs..................................................... 365-312-879R5.1 9 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 336: Exploitation Et Maintenance
Assurez-vous que les étiquettes de mise en garde sont toujours présentes, qu’elles ne sont pas masquées et qu’elles restent bien lisibles..................................................... 9 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 337 (Universal shelf) Applications and Planning Guide et Metropolis ADM (Compact shelf) Applications and Planning Guide ( chapitre « Technical specifications »)..................................................... 365-312-879R5.1 9 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 338 « Conditions climatiques admissibles pour le fonctionnement des équipements Metropolis® ADM (Universal shelf) et Metropolis® ADM (Compact shelf) » (9-33) sont bien respectées..................................................... 9 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 339 Conforme à la norme ETSI 300 019-1-3, Février 1992, –5 °C ‘a +45 °C 5% à 90% et à l’Amendement A1, Juin 1997: Classe 3.1E .................................................... 365-312-879R5.1 9 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 340: Mise Hors Service
être collectés et traités en fin de vie conformément aux législations européennes et locales en vigueur. Ils ne doivent en aucun .................................................... 9 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 341 Lucent Technologies arrivant en fin de vie, chaque fois que cela sera possible. Pour en savoir plus sur la reprise des équipements par Lucent Technologies, ou pour plus d'informations sur les exigences en termes de recyclage/mise au rebut, veuillez contacter votre Responsable de compte Lucent ou le Service de reprise Lucent à...
Page 342: Panne
à l’utilisation du laser (reportez-vous à la section « Sécurité liée à l’utilisation du laser » (9-10))..................................................... 9 - 3 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 343 ® A kézikönyvet mindenkinek a figyelmébe ajánljuk, aki a Metropolis ADM (Universal ® shelf) és a Metropolis ADM (Compact shelf) rendszerrel dolgozik, illetve kapcsolatba kerül..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 344 A különálló fejezeteket minden nyelvspecifikus részben a megfelelő ISO nyelvi kód vezeti be. Az oldalon használt számozás a tagolásnak megfelelő, például a 3-5 oldal a 3. fejezet ötödik oldalát jelenti..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 345 Ha az optikai vagy elektromos kábeleket lecsatlakoztatja. Emellett az alábbiakkal való érintkezés is veszélyforrást jelent: • működő alkatrészek, • lézerfény, • forró felületek, • éles sarkok..................................................... 1 0 - 1 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 346 Az egyes munkafázisokkal kapcsolatos biztonsági követelmények 10-21 Szállítás 10-22 Raktározás 10-24 Telepítés 10-26 Használatba vétel 10-28 Működtetés és karbantartás 10-30 Működés leállítása 10-33 .................................................... 1 0 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 347: Általános Biztonsági Megjegyzések
Ez a fejezet a biztonsági utasításokkal kapcsolatos általános információkat ismerteti, valamint összefoglalja az általános biztonsági követelményeket. Tartalomjegyzék A veszélyforrások jegyzékének szerkezete 10-4 Alapvető biztonsági szempontok 10-7 .................................................... 365-312-879R5.1 1 0 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 348: A Veszélyforrások Jegyzékének Szerkezete
Leírja annak következményeit, ha nem sikerül a veszélyt elkerülni Megelőzés Leírja a veszély megelőzéséhez szükséges teendőket Azonosító A veszélyforrás azonosító (ID)-száma (opcionális) .................................................... 1 0 - 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 349 Sérülésre figyelmeztető jel nélkül használva: Olyan lehetséges veszélyhelyzetre utal, amelynek figyelmen kívül hagyása az adott eszköz, vagy más tárgyak sérülését, károsodását, illetve működészavarát okozhatja..................................................... 365-312-879R5.1 1 0 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 350 Sérülésveszély Gőzök belélegzésének veszélye Maró anyagok Megcsúszás veszélye Az elektromos cellákkal kapcsolatos veszély Megbotlás veszélye Forró felület Leesés veszélye .................................................... 1 0 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 351: Alapvető Biztonsági Szempontok
• A rendszeren, illetve részegységein (beleértve a szoftvert is) változtatásokat és módosításokat csak a Lucent Technologies erre képesített szakemberei, illetve az ezek által erre kijelölt személyek végezhetnek. A rendszer mások által történő módosítása a garanciaigény teljes körű elvesztését vonja maga után. Csak olyan részegységek, illetve pótalkatrészek használhatók fel, amelyeket a gyártó...
Page 352: Specifikus Biztonsági Területek
Tartalomjegyzék A lézerekkel kapcsolatos biztonsági tudnivalók 10-9 Az optikai interfész specifikációi 10-13 A lézert tartalmazó eszközök besorolása 10-16 Elektromos kisülés 10-19 .................................................... 1 0 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 353: A Lézerekkel Kapcsolatos Biztonsági Tudnivalók
és Metropolis ADM (Compact shelf) rendszerek betétszekrényének az elülső oldalára van felragasztva. Ez a normál működés során a rendszer egészére érvényes..................................................... 365-312-879R5.1 1 0 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 354 A lézersugárzás a bőrt és a szemet károsítja. • Az optikai átviteli rendszerből származó lézersugárzás az emberi szem számára láthatatlan hullámhossz-tartományban található..................................................... 1 0 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 355 Győződjön meg róla, hogy az optikai forrás ki legyen kapcsolva, mielőtt a száloptikákat lekapcsolja a csatlakozókról. • Kétség esetén optikai mérőeszközzel ellenőrizze, hogy az optikai forrás ki van-e kapcsolva..................................................... 365-312-879R5.1 1 0 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 356 VIGYÁZAT Lézersugárzás veszélye Az itt leírtaktól eltérő módon történő működtetés, kezelés, illetve szabályzás növeli a károsító lézersugárzással való érintkezés veszélyét..................................................... 1 0 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 357: Az Optikai Interfész Specifikációi
S-C8L1-1D2 OM16CL51, OM16CL53, az ITU-T G.695 1510 ... 1570 SM (9/125) 1 / I OM16CL55, OM16CL57 előírásnak megfelelően .................................................... 365-312-879R5.1 1 0 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 358 SC-, FC- és ST-típusú csatlakozó használatát is lehetővé teszi. Az alapértelmezett csatlakozótípus az SC. Minden optikai adó-vevő egység LC-csatlakozóval van ellátva..................................................... 1 0 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 359 SC-, FC- és ST-típusú csatlakozó használatát is lehetővé teszi. Az alapértelmezett csatlakozótípus az SC. Minden optikai adó-vevő egység LC-csatlakozóval van ellátva..................................................... 365-312-879R5.1 1 0 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 360: A Lézert Tartalmazó Eszközök Besorolása
“Az IEC lézer osztályzás” (10-17)): • 1 osztály, • 1M osztály, • 3R osztály, • 3B, vagy • 4 osztály..................................................... 1 0 - 1 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 361 I, IIa, II, IIIa, IIIb, és IV. Az I, IIIb és IV osztály az összes, míg a IIa, II és IIIa osztály csak a látható hullámhossz-tartományban (400-700 nm) üzemelő lézerekre vonatkozik. A Lucent Technologies által gyártott lézerek tipikusan az infravörös tartományban (>700 nm) üzemelnek, így elsődlegesen az I, vagy a IIIb osztályba tartoznak.
Page 362 I. osztályú lézersugárzás az FDA/CDRH - 21 CFR 1040 szabványnak megfelelően veszélytelen..................................................... 1 0 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 363: Elektromos Kisülés
Használjon megfelelően földelt anti-ESD csuklózsinórt (például a rack ESP- csatlakozójára kötve). • Sztatikus elektromosságtól védett munkaterületen dolgozzon. Az ilyen munkaterület ESD-elleni csuklózsinórral, padlóborítással és munkalappal kell legyen ellátva..................................................... 365-312-879R5.1 1 0 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 364 ESD-től megfelelően védett területen szabad ki-, illetve becsomagolni. • Amennyiben lehetőség van rá, tartsa a relatív páratartalmat 20% felett..................................................... 1 0 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 365: Az Egyes Munkafázisokkal Kapcsolatos Biztonsági Követelmények
Az utasítások csoportosítása során az alábbi munkafázisokat különítjük el: Szállítás 10-22 Raktározás 10-24 Telepítés 10-26 Használatba vétel 10-28 Működtetés és karbantartás 10-30 Működés leállítása 10-33 Hiba esetén 10-35 .................................................... 365-312-879R5.1 1 0 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 366: Szállítás
Az extrém környezeti feltételek az eszközt károsítják és hibás működést okozhatnak. Ellenőrizze, hogy teljesülnek-e a következő fejezetben megadott feltételek: “Környezeti viszonyok a szállítás és tárolás alatt” (10-23)..................................................... 1 0 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 367 összhangban vannak az (általános –40 °C és +70 °C között 90%-ig szállítóeszközökre vonatkozó) szabvánnyal: ETSI 300 019-1-2, 2.3 osztály, 1992. február..................................................... 365-312-879R5.1 1 0 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 368: Raktározás
A rázkódás károsítja az eszközt. Óvja az eszközöket a portól, a piszoktól, a nedvességtől, valamint a rázkódástól. Lehetőség szerint az eredeti antisztatikus csomagolást használja..................................................... 1 0 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 369 “Környezeti viszonyok a szállítás és tárolás alatt” (10-23)..................................................... 365-312-879R5.1 1 0 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 370: Telepítés
Az áramköri lapokat csak a szélein, illetve a csatlakozóinál fogja meg. Mindig ügyeljen az elektromos kisülésekkel kapcsolatos utasítások betartására (lásd még a következő fejezetben: “Elektromos kisülés” (10-19))..................................................... 1 0 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 371 ADM (Universal shelf) és a Metropolis ADM (Compact shelf) rendszerhez mellékelt Applications and Planning Guide ismertetőben talál bővebb információt (a "Technical specifications" fejezetben)..................................................... 365-312-879R5.1 1 0 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 372: Használatba Vétel
A berendezés feszültség alá helyezése előtt mindig ellenőrizze, hogy a tápfeszültség a megfelelő határon belül helyezkedjen el, illetve megfelelő polaritású legyen..................................................... 1 0 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 373 A használatba vétel előtt mindig ellenőrizze, hogy a modulok és tartók felvegyék a helyiség hőmérsékletét, valamint szárazak legyenek..................................................... 365-312-879R5.1 1 0 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 374: Működtetés És Karbantartás
Ellenőrizze, hogy a címke nem lett eltávolítva vagy letakarva, valamint hogy mindig tisztán olvasható legyen..................................................... 1 0 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 375 ADM (Universal shelf) és a Metropolis ADM (Compact shelf) rendszerhez mellékelt Applications and Planning Guide ismertetőben talál bővebb információt (a "Technical specifications" fejezetben)..................................................... 365-312-879R5.1 1 0 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 376 5% és 90% –5 °C és +45 °C között szabványnak, illetve az ahhoz kapcsolódó 1997. júniusi között A1-es módosításnak: 3.1E osztály .................................................... 1 0 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 377: Működés Leállítása
élettartamuk végén össze kell gyűjteni és az Európai Unió előírásainak, valamint a helyi szabályzásnak megfelelően kell kezelni..................................................... 365-312-879R5.1 1 0 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 378 Megjegyzés: Az Európai Unión belül egy kereszt alakban áthúzott szemétgyűjtő és alatta egy csík jelöli, hogy a termék 2005. augusztus 13. után került forgalomba. Emellett a Lucent Technologies a törvényi előírásoknak és a szerződésben foglaltaknak megfelelően az általa gyártott termékek élettartama végén lehetőséget biztosít azok visszavételére és hulladékkezelésére, illetve azon termékek átvételére, amelyeket a Lucent...
Page 379 Soha ne nézzen bele a működő optikai csatlakozókba, illetve az ezekre illesztett fényvezetőszálakba. Mindig ügyeljen a lézerrel kapcsolatos utasítások betartására (lásd még a következő fejezetben: “A lézerekkel kapcsolatos biztonsági tudnivalók” (10-9))..................................................... 365-312-879R5.1 1 0 - 3 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 380 HU: Biztonsági kézikönyv Hiba esetén .................................................... 1 0 - 3 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 381 Questa guida di sicurezza è destinata a tutti coloro che sono chiamati ad operare in ® ® qualsiasi modo sui sistemi Metropolis ADM (Universal shelf) e Metropolis (Compact shelf)..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 382 Il rispettivo codice ISO della lingua precede il titolo di ciascuna parte nella lingua specifica. Il prefisso nella numerazione delle pagine corrisponde al numero di fascicoli, ad esempio pagina 3-5 è la quinta pagina del fascicolo 3..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 383 Le fonti di pericolo possono essere connesse a un eventuale contatto con uno dei seguenti elementi: • parti sotto tensione. • luce laser..................................................... 365-312-879R5.1 1 1 - 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 384 Trasporto 11-22 Immagazzinamento 11-24 Installazione 11-26 Funzionamento 11-28 Funzionamento e manutenzione 11-30 Interruzione del funzionamento 11-34 In caso di anomalia 11-36 .................................................... 1 1 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 385: Note Generali Sulla Sicurezza
Questa sezione fornisce le informazioni generali sulla struttura delle istruzioni di sicurezza e riassume i requisiti generali di sicurezza. Contenuti Struttura delle indicazioni di rischio 11-4 Aspetti basilari di sicurezza 11-7 .................................................... 365-312-879R5.1 1 1 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 386: Struttura Delle Indicazioni Di Rischio
Panoramica Le indicazioni di rischio descrivono i rischi concernenti la sicurezza relativi alle operazioni effettuate sui prodotti Lucent Technologies durante il loro allestimento e/o impiego. La mancata adozione delle opportune precauzioni per evitare i rischi, può portare a gravi conseguenze.
Page 387 Indica una situazione di possibile rischio (rischio basso) che, se non evitata, potrebbe determinare danni materiali, quali interruzione del servizio o danni all'apparecchiatura o ad altri materiali..................................................... 365-312-879R5.1 1 1 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 388 Rischio di lacerazione Rischio di inalazione Sostanza corrosiva Rischio di scivolamento Rischio causato dalle batterie Rischio di inciampamento Superfici calde Rischio di caduta .................................................... 1 1 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 389: Aspetti Basilari Di Sicurezza
• Qualsiasi conversione o cambiamento del sistema o delle sue parti (compreso il software) deve essere effettuato da personale qualificato Lucent Technologies o da personale autorizzato dalla Lucent Technologies. Tutti i cambiamenti effettuati da altre persone comportano l'esonero da responsabilità.
Page 390 • Utilizzare soltanto supporti testati e privi di virus (dischetti, unità a nastro streaming, ...)..................................................... 1 1 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 391: Aree Di Sicurezza Specifiche
Contenuti Sicurezza laser 11-10 Specifiche dell'interfaccia ottica 11-13 Categoria dei prodotti laser 11-16 Scarica elettrostatica 11-19 .................................................... 365-312-879R5.1 1 1 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 392: Sicurezza Laser
ADM (Universal shelf) e Metropolis ADM (Compact shelf). Si riferisce al sistema nel suo insieme, in condizioni di funzionamento normale..................................................... 1 1 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 393 Administration’s Center for Devices and Radiological Health (FDA/CDRH) definiscono la potenza massima in uscita delle radiazioni laser per ciascuna categoria laser a seconda della lunghezza d'onda..................................................... 365-312-879R5.1 1 1 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 394 Pericolo: laser L'utilizzo di comandi, regolazioni e procedure diverse da quelle specificate qui può provocare una pericolosa esposizione ai raggi laser..................................................... 1 1 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 395: Specifiche Dell'interfaccia Ottica
S-C8S1-1D2 in conformità con la OM16CS51, OM16CS53, 1510 ... 1570 SM (9/125) 1 / I normativa ITU-T OM16CS55, OM16CS57 G.695 .................................................... 365-312-879R5.1 1 1 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 396 SC, FC e ST. Il tipo di connettore standard è l'SC. Tutti i moduli transceiver ottici sono dotati di connettori di tipo LC..................................................... 1 1 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 397 SC, FC ed ST. Il tipo di connettore standard è l'SC. Tutti i moduli transceiver ottici sono dotati di connettori di tipo LC..................................................... 365-312-879R5.1 1 1 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 398: Categoria Dei Prodotti Laser
“Categoria laser IEC” (11-17)): • Classe 1, • Classe 1M, • Classe 3R, • Classe 3B, o • Classe 4..................................................... 1 1 - 1 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 399 IIa, II e IIIa si riferiscono soltanto ai laser che funzionano entro lunghezze d'onda di portata visibile (400-700 nm). I prodotti laser della Lucent Technologies funzionano tipicamente nella gamma di lunghezza d'onda ad infrarosso (superiore a 700 nm) e perciò sono comprese nelle categorie della classe I o classe IIIb.
Page 400 FDA/CDRH - 21 CFR 1040, i livelli di radiazione laser di Classe I non sono considerati pericolosi..................................................... 1 1 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 401: Scarica Elettrostatica
• Indossare un braccialetto antistatico opportunamente messo a terra (collegato ad esempio al punto di collegamento a massa dell'intelaiatura ESP)..................................................... 365-312-879R5.1 1 1 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 402 • Quando possibile, occorre mantenere il valore dell'umidità dell'aria oltre il 20%..................................................... 1 1 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 403: Requisiti Di Sicurezza In Specifiche Fasi Di Spiegamento
11-22 Immagazzinamento 11-24 Installazione 11-26 Funzionamento 11-28 Funzionamento e manutenzione 11-30 Interruzione del funzionamento 11-34 In caso di anomalia 11-36 .................................................... 365-312-879R5.1 1 1 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 404: Trasporto
Verificare che i limiti riportati nella sezione “Limiti climatici per il trasporto e l'immagazzinamento” (11-23) siano rispettati..................................................... 1 1 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 405 ETSI 300 019-1-2 Classe Da –40 °C a +70 °C fino al 90% 2.3, febbraio 1992 (trasporto pubblico) .................................................... 365-312-879R5.1 1 1 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 406: Immagazzinamento
Gli urti possono danneggiare i componenti. Proteggere i componenti di sistema da umidità, sporcizia e urti. Se possibile, utilizzare l'imballaggio antistatico originale..................................................... 1 1 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 407 Verificare che i limiti climatici previsti per il trasporto e l'immagazzinamento siano rispettati durante tutto il periodo di immagazzinamento; vedere anche la sezione “Limiti climatici per il trasporto e l'immagazzinamento” (11-23)..................................................... 365-312-879R5.1 1 1 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 408: Installazione
Si raccomanda di rispettare sempre le istruzioni relative alle cariche elettrostatiche (vedere la sezione “Scarica elettrostatica” (11-19))..................................................... 1 1 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 409 ADM (Universal shelf) ® Applications and Planning Guide e Metropolis ADM (Compact shelf) Applications and Planning Guide (capitolo “Technical specifications”)..................................................... 365-312-879R5.1 1 1 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 410: Funzionamento
-72 V DC. Assicurarsi che la tensione di alimentazione rientri nello spettro corretto e abbia la giusta polarità prima di connettersi all'alimentazione..................................................... 1 1 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 411 Assicurarsi che i gruppi circuito e gli armadi abbiano raggiunto la temperatura ambiente e che siano asciutti prima di metterli in funzione..................................................... 365-312-879R5.1 1 1 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 412: Funzionamento E Manutenzione
Assicurarsi che le etichette di avvertimento laser non vengano rimosse o nascoste e che siano sempre chiaramente leggibili..................................................... 1 1 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 413 ADM (Universal shelf) ® Applications and Planning Guide e Metropolis ADM (Compact shelf) Applications and Planning Guide (capitolo “Technical specifications”)..................................................... 365-312-879R5.1 1 1 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 414 “Limiti climatici previsti per il funzionamento dei sistemi Metropolis® ADM (Universal shelf) e Metropolis® ADM (Compact shelf)” (11-33) siano rispettati..................................................... 1 1 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 415 ETSI 300 019-1-3, febbraio 1992, e Da –5 °C a +45 °C Da 5% a 90% all’emendamento A1, giugno 1997: Classe 3.1E .................................................... 365-312-879R5.1 1 1 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 416: Interruzione Del Funzionamento
Europea e le leggi locali. Questi prodotti non devono essere smaltiti insieme ai rifiuti urbani .................................................... 1 1 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 417 Lucent Technologies. Per informazioni sui servizi di ritiro dei prodotti offerti da Lucent Technologies, o informazioni più dettagliate in merito ai requisiti di riciclaggio/smaltimento del prodotto, si prega di contattare un agente Lucent Account o l'ufficio di assistenza Lucent preposto al servizio, scrivendo all'indirizzo e-mail takeback@lucent.com.
Page 418: In Caso Di Anomalia
è ancora inserita. Si raccomanda di rispettare sempre le istruzioni relative ai pericoli laser (vedere anche la sezione “Sicurezza laser” (11-10))..................................................... 1 1 - 3 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 419 Tikslinė auditorija Šis saugos vadovas skiriamas kiekvienam asmeniui, atliekančiam bet kokius darbus su ® ® Metropolis ADM (Universal shelf) ir Metropolis ADM (Compact shelf) sistemomis..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 420 Prieš kiekvieną konkrečia kalba parašytos dalies pavadinimą seka atitinkamas ISO kalbos kodas. Puslapių numeracijos priešdėlis atitinka sąsiuvinio numerį, pvz., puslapis “3-5” reiškia 3 sąsiuvinio 5 puslapį..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 421 Pavojus egzistuoja dėl galimo kontakto su šiais elementais: • Įtampą turinčiomis dalimis. • Lazerio spinduliu. • Karštais paviršiais. • smailiais paviršiais..................................................... 1 2 - 1 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 422 Konkrečių etapų saugos reikalavimai 12-21 Transportavimas 12-22 Saugojimas 12-24 Montavimas 12-26 Paleidimas 12-28 Eksploatacija ir techninė priežiūra 12-30 Išėmimas iš eksploatacijos 12-33 .................................................... 1 2 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 423 Šioje dalyje pateikiama bendrojo pobūdžio informacija apie saugos instrukcijų struktūrą bei apibendrinami bendrieji saugos reikalavimai. Turinys Apie riziką įspėjančių pranešimų struktūra 12-4 Pagrindiniai saugos aspektai 12-7 .................................................... 365-312-879R5.1 1 2 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 424 Pasekmės, jei nepavyksta apsauginės priemonės Išvengimo pranešimas Apsauginės priemonės, kurių turi būti imamasi, siekiant išvengti rizikos Identifikatorius Pranešimo apie riziką nuorodos ID (papild.) .................................................... 1 2 - 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 425 Kai naudojamas be asmens sužalojimo simbolio: Nurodo potencialiai pavojingą situaciją (maža rizika): jos neišvengus galimas turto sugadinimas, paslaugų teikimo pertrūkiai ar įrangos bei kitų medžiagų sugadinimas..................................................... 365-312-879R5.1 1 2 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 426 Kėlimo rizika, sunkus objektas Plyšimo rizika Įkvėpimo rizika Korozinė medžiaga Paslydimo rizika Akumuliatorių keliama rizika Pargriuvimo rizika Karštas paviršius Nukritimo rizika .................................................... 1 2 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 427 • Bet kokį sistemos ar jos dalių modifikavimą (įskaitant programinę įrangą) privalo atlikti kvalifikuoti “Lucent Technologies” darbuotojai arba “Lucent Technologies” paskirti ekspertai. Jei bet kokią modifikaciją atliks kiti asmenys, tai visiškai anuliuos “Lucent Technologies” teisinę atsakomybę.
Page 428 Turinys Lazerio sauga 12-9 Techniniai optinės sąsajos duomenys 12-13 Lazerio gaminio klasifikacija 12-16 Elektrostatinis krūvis 12-19 .................................................... 1 2 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 429 ADM (Universal ® shelf) ir Metropolis ADM (Compact shelf) sistemų rėmo priekinio dangčio. Įprasto darbo metu jame pateikiama informacija taikoma visai sistemai..................................................... 365-312-879R5.1 1 2 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 430 Lazerio spinduliai gali pažeisti odą ir akis. • Optinių perdavimo sistemų skleidžiami lazerio spinduliai priklauso bangos ruožui, kurio žmogaus akis nemato..................................................... 1 2 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 431 Užtikrinkite, kad optinis šaltinis būtų išjungtas prieš atjungiant optinio pluošto jungtis. • Jei abejojate, patikrinkite, ar optinis šaltinis yra išjungtas: tai atliekama įvykdant matavimą optinės galios matuokliu..................................................... 365-312-879R5.1 1 2 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 432 Lazerio spinduliuotė ĮSPĖJIMAS Lazerio pavojus Naudojant valdiklius, reguliavimo priemones ir taikant procedūras, kurios nėra čia apibūdintos, rizikuojama gauti pavojingą lazerio apšvitą..................................................... 1 2 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 433 1 / I S-C8S1-1D2 pagal OM16CS51, OM16CS53, ITU-T rekomendaciją 1510 ... 1570 SM (9/125) 1 / I OM16CS55, OM16CS57 G.695 .................................................... 365-312-879R5.1 1 2 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 434 SC, FC ir ST tipų jungtis. Numatytasis jungties tipas – SC. Visi optiniai siųstuvo-imtuvo moduliai yra komplektuojami su LC tipo jungtimis..................................................... 1 2 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 435 SC, FC ir ST tipų jungtis. Numatytasis jungties tipas – SC. Visi optiniai siųstuvo-imtuvo moduliai yra komplektuojami su LC tipo jungtimis..................................................... 365-312-879R5.1 1 2 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 436 “IEC lazerių klasifikacija” (12-17)): • 1 klasė, • 1M klasė, • 3R klasė, • 3B klasė arba • 4 klasė..................................................... 1 2 - 1 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 437 I, IIa, II, IIIa, IIIb, ir IV. Klasės I, IIIb ir IV yra taikomos visų bangos ilgių lazeriams, tuo tarpu klasės IIa, II ir IIIa taikomos tik tiems lazeriams, kurie veikia matomos šviesos bangų ruože (400-700 nm). “Lucent Technologies” lazerio gaminiai paprastai veikia infraraudonųjų spindulių bangos ruože (virš 700 nm) ir, tuo būdu, dažniausiai priskiriami I arba IIIb klasėms.
Page 438 Pagal IEC 60825-1 Ed. 1.2 (2001) standartą 1 klasės lazerio gaminiai yra saugūs esant protingai prognozuojamoms sąlygoms, o pagal FDA/CDRH - 21 CFR 1040, I klasę lazerio spinduliuotės lygiai nėra laikomi pavojingais..................................................... 1 2 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 439 • Užtikrinkite, kad rėmas būtų įžemintas, • Dėvėkite tinkamai įžemintą ESD riešo juostelę (pvz., prijungtą prie ESP rėmo jungties taško), .................................................... 365-312-879R5.1 1 2 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 440 • Jei įmanoma, palaikykite santykinę oro drėgmę didesnę nei 20%..................................................... 1 2 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 441 Instrukcijos sutvarkytos pagal šiuos etapus: Transportavimas 12-22 Saugojimas 12-24 Montavimas 12-26 Paleidimas 12-28 Eksploatacija ir techninė priežiūra 12-30 Išėmimas iš eksploatacijos 12-33 Gedimas 12-35 .................................................... 365-312-879R5.1 1 2 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 442 Atšiaurios aplinkos sąlygos gali padaryti žalos sistemos komponentams ir sukelti gedimą. Užtikrinkite, kad būtų laikomasi apribojimų, pateiktų sk. “Transportavimo ir saugojimo klimato apribojimai” (12-23)..................................................... 1 2 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 443 ETSI 300 019-1-2, 2.3 klasę (1992 m. Nuo –40 °C iki +70 °C iki 90 % vasaris: viešasis transportavimas)..................................................... 365-312-879R5.1 1 2 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 444 Sukrėtimai taip pat gali padaryti žalos. Saugokite sistemos komponentus nuo drėgmės, nešvarumų, ir sukrėtimų. Jei įmanoma, naudokite originalią antistatinę pakuotę..................................................... 1 2 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 445 Užtikrinkite, kad saugojimo metu būtų atitikti įrangos transportavimo ir saugojimo klimato apribojimai; taip pat žr. skyrių “Transportavimo ir saugojimo klimato apribojimai” (12-23)..................................................... 365-312-879R5.1 1 2 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 446 38 mm [1,5 colio] arba už dydį, kuris lygis 20 kabelio skersmenų (priklausomai nuo to, kuri vertė didesnė)..................................................... 1 2 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 447 ADM (Universal shelf) Applications ® and Planning Guide ir Metropolis ADM (Compact shelf) Applications and Planning Guide (skyriuje „Technical specifications“)..................................................... 365-312-879R5.1 1 2 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 448 -40,5 V NS iki -72 V NS. Prieš prijungdami maitinimo įtampą užtikrinkite, kad ji būtų palaikoma leidžiamame diapazone, o jos poliariškumas būtų tinkamas..................................................... 1 2 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 449 į uždarą patalpą; dėl to gali sugesti grandinių paketai. Užtikrinkite, kad grandinių paketai ir lentynos būtų sausos ir pasiekusios kambario temperatūrą: tik tada galima pradėti jas naudoti..................................................... 365-312-879R5.1 1 2 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 450 Grandinių paketus imkite tik už kraštų arba įstatymo bei išėmimo vietų. Visuomet laikykitės ESD instrukcijų (žr. skyrių “Elektrostatinis krūvis” (12-19))..................................................... 1 2 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 451 Trumpasis jungimas tinklo elemente gali sunaikinti elektroninius komponentus ir - tuo būdu - sukelti visos sistemos gedimą. Todėl lentynos grandinių paketų zojoje negalima dirbti tam tikrais objektais, pvz., atsuktuvais..................................................... 365-312-879R5.1 1 2 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 452 ETSI 300 019-1-3 (1992 m. vasaris) ir papildymà Nuo –5 °C iki +45 °C Nuo 5% iki 90% A1 (1997 m. liepa): 3.1E klasë .................................................... 1 2 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 453 Grandinių paketus imkite tik už kraštų arba įstatymo bei išėmimo vietų. Visuomet laikykitės ESD instrukcijų (žr. skyrių “Elektrostatinis krūvis” (12-19))..................................................... 365-312-879R5.1 1 2 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 454 Be to, pagal teisės aktų reikalavimus ir sutartines sąlygas (kur taikoma) “Lucent Technologies” pasiūlys galimybę surinkti ir apdoroti “Lucent Technologies” gaminius arba gaminius, kurie buvo pakeisti “Lucent Technologies” įranga, jų eksploatacijos laikotarpio pabaigoje. Dėl informacijos apie “Lucent Technologies” įrangos priėmimą arba papildomos informacijos, susijusios su gaminio perdirbimo (išmetimo) reikalavimais susisiekite su...
Page 455 Niekuomet nežiūrėkite į laido galą arba atvirą jungtį, kol optinis šaltinis yra vis dar įjungtas. Visuomet laikykitės perspėjimų dėl lazerio instrukcijų (žr. skyrių “Lazerio sauga” (12-9))..................................................... 365-312-879R5.1 1 2 - 3 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 456 LT: Saugos vadovas Gedimas .................................................... 1 2 - 3 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 457 Mērķauditorija ® Šī drošības rokasgrāmata attiecas uz katru, kas veic darbu ar jebkura veida Metropolis ® ADM (Universal shelf) un Metropolis ADM (Compact shelf) sistēmām..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 458 Attiecīgais ISO valodas kods atrodas pirms katras valodas daļas individuālā nosaukuma. Lappušu numerācijas prefikss atbilst attiecīgās nodaļas numuram, piemēram, lappuse 3-5 ir 5. lappuse 3. nodaļā..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 459 Briesmas izraisa iespējama saskare ar kādu no šādiem priekšmetiem: • Kustīgas detaļas. • Lāzera gaisma. • Karstas virsmas. • Asas malas..................................................... 1 3 - 1 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 460 Drošības prasības dažādās uzstādīšanas fāzēs 13-20 Transportēšana 13-21 Uzglabāšana 13-23 Instalācija 13-25 Uzsākot ekspluatāciju 13-27 Ekspluatācija un apkope 13-29 Beidzot ekspluatāciju 13-33 .................................................... 1 3 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 461: Vispārējas Piezīmes Par Drošību
Šajā nodaļā sniegta vispārēja informācija par šo drošības instrukciju struktūru un apkopotas vispārējās drošības prasības. Saturs Briesmu paziņojumu struktūra 13-4 Pamata drošības aspekti 13-7 .................................................... 365-312-879R5.1 1 3 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 462: Briesmu Paziņojumu Struktūra
Bojājuma paziņojums Sekas neveiksmīgu drošības pasākumu gadījumā Izvairīšanās paziņojumi Veicamie drošības pasākumi, lai izvairītos no briesmām Identifikators Briesmu paziņojuma atsauces ID (izvēles) .................................................... 1 3 - 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 463 Norāda uz potenciālu briesmu (zema riska) situāciju, kas, ja to nenovērš, var izraisīt materiālu kaitējumu, piemēram, servisa pārtraukšanu vai aprīkojuma vai citu materiālu bojājumus..................................................... 365-312-879R5.1 1 3 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 464 Smaga priekšmeta pacelšanas risks Savainojumu gūšanas risks Ieelpošanas risks Kodīga viela Paslīdēšanas risks Ar baterijām saistīts risks Paklupšanas risks Karsta virsma Krišanas risks .................................................... 1 3 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 465: Pamata Drošības Aspekti
šajā dokumentā. • Jebkuras šīs sistēmas vai sistēmas daļu (ieskaitot programmatūras) izmaiņas vai pārveidošanu drīkst veikt kvalificēts Lucent Technologies personāls vai lietpratīgs personāls, ko autorizējis uzņēmums Lucent Technologies. Citu personu veiktas izmaiņas pilnībā atbrīvo no atbildības. Nedrīkst izmantot nekādus citus komponentus/rezerves daļas, izņemot ražotāja ieteiktos un iepirkšanas dokumentos norādītos.
Page 466: Īpašas Drošības Sfēras
ADM (Compact shelf) aprīkojumu. Tādēļ tālāk apkopotas galvenās drošības instrukcijas par šīm tēmām. Saturs Lāzera drošība 13-9 Optiskā interfeisa specifikācijas 13-12 Lāzera izstrādājumu klasifikācija 13-15 Elektrostatiskais lādiņš 13-18 .................................................... 1 3 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 467: Lāzera Izstrādājumu Klasifikācija
ADM (Universal shelf) un sistēmu Metropolis ADM (Compact shelf) karkasa priekšējā vāka. Parastas lietošanas gadījumā tā attiecas uz visu sistēmu kopumā..................................................... 365-312-879R5.1 1 3 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 468 Lāzera radiācija var traumēt ādu un acis. • Optiskās pārraides sistēmu lāzera radiācija darbojas radioviļņu diapazonā un ir neredzama cilvēka acij..................................................... 1 3 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 469 UZMANĪBU Lāzera bīstamība Lietojot vadības ierīces, pielāgierīces un veicot procedūras, kas nav šeit norādītas, var izraisīt lāzera radiācijas apstarojuma risku..................................................... 365-312-879R5.1 1 3 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 470 1 / I S-C8S1-1D2 OM16CS51, OM16CS53, saskaņā ar ITU-T 1510 ... 1570 SM (9/125) 1 / I OM16CS55, OM16CS57 rekomendācijām G.695 .................................................... 1 3 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 471 SC, FC un ST tipa savienotājus. Standarta savienotāju tips ir SC tips. Visi optiskie raidītāju un uztvērēju moduļi ir aprīkoti ar LC tipa savienotājiem..................................................... 365-312-879R5.1 1 3 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 472 SC, FC un ST tipa savienotājus. Standarta savienotāju tips ir SC tips. Visi optiskie raidītāju un uztvērēju moduļi ir aprīkoti ar LC tipa savienotājiem..................................................... 1 3 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 473 (13-16)): • 1. kategorija, • 1.M kategorija, • 3.R kategorija, • 3.B kategorija vai • 4. kategorija..................................................... 365-312-879R5.1 1 3 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 474 Romiešu cipari I, IIa, II, IIIa, IIIb un IV. Kategorijas I, IIIb un IV attiecas uz visāda viļņu garuma lāzeriem, bet kategorijas IIa, II un IIIa attiecas tikai uz tiem lāzeriem, kas darbojas redzamajā viļņu diapazonā (400-700 nm). Lucent Technologies lāzera izstrādājumi parasti darbojas infrasarkanā starojuma diapazonā (kas pārsniedz 700 nm) un tādēļ galvenokārt ietilpst I kategorijas vai IIIb kategorijas klasifikācijā.
Page 475 FDA/CDRH - 21 CFR 1040 standartu 1. kategorijas lāzera starojuma līmenis nav uzskatāms par bīstamu..................................................... 365-312-879R5.1 1 3 - 1 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 476 Strādājiet pret ESD drošā darba vietā vai darbstacijā. Pret ESD drošai darba vietai jābūt aprīkotai ar iezemētām aprocēm, iezemētiem paklājiem vai ESD izkliedējošām darba virsmām..................................................... 1 3 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 477 Shēmu plates un komponentus drīkst iepakot un izpakot tikai darba vietās, kuras atbilstoši aizsargātas pret elektrostatiskā lādiņa veidošanos. • Ja iespējams, uzturiet relatīvo gaisa mitrumu virs 20%..................................................... 365-312-879R5.1 1 3 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 478 Instrukcijas ir sakārtotas atbilstoši šādām uzstādīšanas fāzēm: Transportēšana 13-21 Uzglabāšana 13-23 Instalācija 13-25 Uzsākot ekspluatāciju 13-27 Ekspluatācija un apkope 13-29 Beidzot ekspluatāciju 13-33 Traucējumu gadījumā 13-35 .................................................... 1 3 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 479 Galējos vides apstākļos var tikt sabojāti sistēmas komponenti un izraisīta to disfunkcija. Pārliecinieties, ka ierobežojumi, kas noteikti nodaļā “Transportēšanas un uzglabāšanas klimatiskie ierobežojumi” (13-22), tiek ievēroti..................................................... 365-312-879R5.1 1 3 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 480 Atbilstība vides kategorijām atbilst 1992.gada februārī ieviestā standarta –40 °C līdz +70 °C līdz 90% ETSI 300 019-1-2 2.3. kategorijai (sabiedriskais transports)..................................................... 1 3 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 481 Satricinājumi var izraisīt bojājumus. Sargājiet sistēmas komponentus no mitruma, netīrumiem un satricinājumiem. Ja iespējams, izmantojiet oriģinālos antistatiskos iepakojumus..................................................... 365-312-879R5.1 1 3 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 482 Pārliecinieties, ka uzglabāšanas laikā tiek ievēroti klimatiskie ierobežojumi transportēšanai un uzglabāšanai; lūdzu, skatīt nodaļu “Transportēšanas un uzglabāšanas klimatiskie ierobežojumi” (13-22)..................................................... 1 3 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 483 Turiet shēmu plates tikai aiz to maliņām vai izmantojot ievietošanas un izņemšanas iekārtas. Vienmēr ievērojiet ESD norādījumus (lūdzu, skatīt nodaļu “Elektrostatiskais lādiņš” (13-18))..................................................... 365-312-879R5.1 1 3 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 484 ADM (Universal shelf) ® Applications and Planning Guide un Metropolis ADM (Compact shelf) Applications and Planning Guide (nodaļā "Technical specifications")..................................................... 1 3 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 485 -40,5 V līdz -72 V. Pirms strāvas avota pievienošanas pārliecinieties, vai tā spriegums atrodas atbilstošajā diapazonā un tam ir pareiza polaritāte..................................................... 365-312-879R5.1 1 3 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 486 Pārliecinieties, ka shēmu plates un plaukti ir sasnieguši telpas temperatūru un ir sausi pirms to lietošanas..................................................... 1 3 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 487 Pārliecinieties, vai lāzersistēmu brīdinājuma uzlīmes nav noņemtas vai aizklātas un vai tās vienmēr ir skaidri salasāmas..................................................... 365-312-879R5.1 1 3 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 488 ADM (Universal shelf) ® Applications and Planning Guide un Metropolis ADM (Compact shelf) Applications and Planning Guide (nodaļā "Technical specifications")..................................................... 1 3 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 489 Īssavienojums tīkla elementā var izraisīt elektronisko komponenšu sabojāšanu un līdz ar to visas sistēmas disfunkciju. Tādēļ nedrīkst rīkoties ar tādiem priekšmetiem kā skrūvgriezis plauktā, kur novietotas shēmu plates..................................................... 365-312-879R5.1 1 3 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 490 1992. gada februārī ieviesto standartu ETSI 300 –5 °C līdz +45 °C 5% līdz 90% 019-1-3 un 1997. gada jūnija grozījumu A1: Kategorija 3.1E .................................................... 1 3 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 491 Eiropas Savienības un vietējo likumdošanu. Tie nedrīkst nonāk atkritumos kopā ar nešķirotiem vietējiem .................................................... 365-312-879R5.1 1 3 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 492 Piezīme: Eiropas Savienībā par to, ka izstrādājums nonācis tirgū pēc 2005. gada 13. augusta, liecina nepārtraukta josla, kas redzama zem pārsvītrotās atkritumu tvertnes. Turklāt atbilstoši vietējām prasībām un līgumiem, ja tādi ir, Lucent Technologies piedāvā savākt un pārstrādāt izlietotus Lucent Technologies izstrādājumus vai tos izstrādājumus, kas pārdoti pēc Lucent Technologies piedāvājumiem.
Page 493 Nekad neskatieties uz neaizklātu šķiedras galu vai atvērtu optisko savienojumu, ja optiskais avots joprojām ir ieslēgts. Vienmēr ievērojiet brīdinājumus par lāzeru (lūdzu, skatīt nodaļu “Lāzera drošība” (13-9))..................................................... 365-312-879R5.1 1 3 - 3 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 494 LV: Drošības rokasgrāmata Traucējumu gadījumā .................................................... 1 3 - 3 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 495 Dit veiligheidshandboek is bestemd voor iedereen die welke werkzaamheden dan ook ® ® uitvoert aan Metropolis ADM (Universal shelf)- en Metropolis ADM (Compact shelf)- systemen..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 496 De titel van elk taalspecifiek deel wordt voorafgegaan door de betreffende ISO-taalcode. Het nummer vóór het bladnummer geeft het nummer van het deel aan, 3-5 bijv. staat voor de vijfde bladzijde van deel 3..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 497 • spanningvoerende delen • laserlicht • hete oppervlakken • scherpe kanten..................................................... 365-312-879R5.1 1 4 - 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 498 Veiligheidseisen tijdens bepaalde gebruiksfases 14-22 Transport 14-23 Opslag 14-25 Installatie 14-27 Ingebruikneming 14-29 Gebruik en onderhoud 14-31 Uitgebruikneming 14-34 Gevaarniveaus bij storing 14-36 .................................................... 1 4 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 499: Algemene Opmerkingen M.b.t. Veiligheid
In dit hoofdstuk wordt algemene informatie gegeven over de opbouw van de veiligheidsinstructies en het bevat tevens een samenvatting van de veiligheidseisen. Inhoud Structuur van de waarschuwingsaanduidingen 14-4 Basisveiligheidsaspecten 14-7 .................................................... 365-312-879R5.1 1 4 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 500: Structuur Van De Waarschuwingsaanduidingen
.................................................... Overzicht Waarschuwingsaanduidingen beschrijven de veiligheidsrisico’s bij het uitvoeren van werkzaamheden aan producten van Lucent Technologies terwijl deze ingezet en/of gebruikt worden. Het negeren van deze waarschuwingen kan ernstige gevolgen hebben. Algemene opbouw Waarschuwingsaanduidingen omvatten de elementen die te zien zijn in Figuur 14-1.
Page 501 Duidt op een eventueel gevaarlijke situatie (risico: laag) die, als ze niet wordt vermeden, mogelijk kan resulteren in materiele schade, zoals een storing of schade aan apparatuur of ander materieel..................................................... 365-312-879R5.1 1 4 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 502 Gevaar voor scherpe voorwerpen Gevaarlijk bij inademing Corrosiegevaar Gevaar voor uitglijden Gevaarsaanduiding voor werken met accu's Gevaar voor struikelen Heet oppervlak Vallen door hoogteverschil .................................................... 1 4 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 503: Basisveiligheidsaspecten
Eventuele omzettingen in of wijzigingen aan het systeem of delen van het systeem (inclusief de software) moeten worden uitgevoerd door daartoe opgeleid personeel van Lucent Technologies of door vakkundig personeel dat daarvoor toestemming van Lucent Technologies heeft gekregen. Alle wijzigingen die door andere mensen zijn uitgevoerd leiden tot volledige ontheffing van de aansprakelijkheid.
Page 504 • Gebruik alleen geteste en virusvrije gegevensdragers (diskettes, streamer tapes, enz.)..................................................... 1 4 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 505: Specifieke Veiligheidsgebieden
ADM (Compact shelf)-apparatuur. Daarom zijn de belangrijkste veiligheidsinstructies die hierop betrekking hebben, onderstaand opgesomd. Inhoud Laserveiligheid 14-10 Specificaties optische interface 14-14 Laserproductclassificatie 14-17 Elektrostatische ontlading 14-20 .................................................... 365-312-879R5.1 1 4 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 506 Metropolis ADM (Universal shelf)- en Metropolis ADM (Compact shelf)-apparatuur. Ze hebben betrekking op het systeem als geheel tijdens normaal gebruik..................................................... 1 4 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 507 Laserstraling kan leiden beschadiging van de huid en de ogen. • Laserstraling afkomstig van optische transmissiesystemen ligt in een golflengtebereik dat onzichtbaar is voor het menselijke oog..................................................... 365-312-879R5.1 1 4 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 508 Het classificatieschema is gebaseerd op de mate waarin de emissie van laserstralen of de emissie van gereflecteerde laserstralen tijdens normale bedrijfsomstandigheden letsel aan ogen of huid kan veroorzaken. Zie ook "Laserproductclassificatie" (14-17)..................................................... 1 4 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 509 Het gebruik van andere regel- en afstelorganen en procedures dan die welke hierin zijn opgenomen, kan tot blootstelling aan gevaarlijke laserstraling leiden..................................................... 365-312-879R5.1 1 4 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 510 1 / I S-C8S1-1D2 in overeenstemming OM16CS51, OM16CS53, 1510 ... 1570 SM (9/125) 1 / I OM16CS55, OM16CS57 met ITU-T Aanbeveling G.695 .................................................... 1 4 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 511 SC, FC of ST passen. Het standaard stekertype is SC. Alle optische zend-/ontvangermodules zijn uitgerust met stekers van het type LC..................................................... 365-312-879R5.1 1 4 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 512 SC, FC of ST passen.Het standaard stekertype is SC. Alle optische zend-/ontvangermodules zijn uitgerust met stekers van het type LC..................................................... 1 4 - 1 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 513 (groter dan 700 nm) de volgende klassen toegekend (zie ook "IEC- laserclassificatie" (14-18)): • Klasse 1, • Klasse 1M, • Klasse 3R, • Klasse 3B of • Klasse 4..................................................... 365-312-879R5.1 1 4 - 1 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 514 Emission Limit (AEL) van Klasse 1. Zie de normen IEC 60825-1 Ed. 1.2 (2001) en IEC 60825-2 Ed. 3.0 (2004) voor uitgebreide informatie..................................................... 1 4 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 515 FDA/CDRH - 21 CFR 1040 worden Klasse 1-niveaus van laserstraling niet beschouwd als gevaarlijk..................................................... 365-312-879R5.1 1 4 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 516 Zorg ervoor dat het rek geaard is. • Draag een goed geleidend ESD-polsbandje (bijvoorbeeld verbonden met het ESP- punt van het rek)..................................................... 1 4 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 517 • Houd de relatieve luchtvochtigheid zo mogelijk boven de 20%..................................................... 365-312-879R5.1 1 4 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 518 De instructies zijn gerangschikt op basis van de volgende gebruiksfases: Transport 14-23 Opslag 14-25 Installatie 14-27 Ingebruikneming 14-29 Gebruik en onderhoud 14-31 Uitgebruikneming 14-34 Gevaarniveaus bij storing 14-36 .................................................... 1 4 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 519 Extreme omgevingscondities kunnen leiden tot schade aan systeemcomponenten en tot slecht functioneren. Neem de in "Klimaatgrenzen voor transport en opslag" (14-24) genoemde grenswaarden te allen tijde in acht..................................................... 365-312-879R5.1 1 4 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 520 Milieuklasse in overeenstemming met ETSI 300 019-1-2 Klasse –40 °C tot +70 °C tot 90% 2.3, februari 1992 (openbaar transport)..................................................... 1 4 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 521 Schokken kunnen schade veroorzaken. Bescherm de systeemcomponenten tegen vocht, vuil en schokken. Gebruik zo mogelijk de originele antistatische verpakking..................................................... 365-312-879R5.1 1 4 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 522 Zorg ervoor dat wordt voldaan aan de klimaatgrenzen voor transport en opslag; zie "Klimaatgrenzen voor transport en opslag" (14-24)..................................................... 1 4 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 523 Pak prentplaten uitsluitend vast aan de randen of de insteek- en uittrekmiddelen. Neem altijd de ESD-instructies in acht (zie "Elektrostatische ontlading" (14-20))..................................................... 365-312-879R5.1 1 4 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 524 De gevoeligheidswaarden van de ontvangers zijn te vinden in de Metropolis ® (Universal shelf) Applications and Planning Guide en de Metropolis ADM (Compact shelf) Applications and Planning Guide (“Technical specifications”)..................................................... 1 4 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 525 -40,5 V DC tot -72 V DC. Zorg ervoor dat de voedingsspanning het juiste bereik en de juiste polariteit heeft voordat hij wordt aangesloten..................................................... 365-312-879R5.1 1 4 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 526 Zorg ervoor dat prentplaten en ruiven de kamertemperatuur kunnen aannemen en droog zijn voordat ze in gebruik worden genomen..................................................... 1 4 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 527 Pak prentplaten uitsluitend vast aan de randen of de insteek- en uittrekmiddelen. Neem altijd de ESD-instructies in acht (zie "Elektrostatische ontlading" (14-20))..................................................... 365-312-879R5.1 1 4 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 528 U moet daarom niet met voorwerpen zoals een schroevendraaier in de buurt van de prentplaten in het rek komen..................................................... 1 4 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 529 ETSI 300 019-1-3, februari 1992, –5 °C tot +45 °C 5% tot 90% en Amendement A1, juni 1997: 3.1 .................................................... 365-312-879R5.1 1 4 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 530 Europese en nationale wetgeving. Ze mogen niet worden weggegooid met het niet-gescheiden stedelijk afval..................................................... 1 4 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 531 Technologies-producten aan het eind van hun levensduur, of van producten die worden vervangen door apparatuur van Lucent Technologies. Wilt u meer weten over terugname van apparatuur door Lucent Technologies of over de regels ten aanzien van hergebruik/verwijdering van producten? Neem dan contact op met uw Lucent Account Manager of Lucent Takeback Support (takeback@lucent.com).
Page 532 Kijk nooit in het uiteinde van een open glasvezel of een open optische steker zolang de optische bron nog is ingeschakeld. Neem altijd de laserwaarschuwingsinstructies in acht (zie "Laserveiligheid" (14-10))..................................................... 1 4 - 3 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 533 Niniejszy podręcznik zasad bezpieczeństwa jest skierowany do wszystkich osób ® przeprowadzających wszelkiego rodzaju prace w systemach Metropolis ADM (Universal ® shelf) oraz Metropolis ADM (Compact shelf)..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 534 Tytuły każdego z działów w danym języku są poprzedzone odpowiednim kodem językowym ISO. Liczba poprzedzającą numer strony odpowiada numerowi działu, na przykład strona 3-5 stanowi piątą stronę trzeciego działu..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 535 • Podczas wykonywania wszelkich prac w systemie, nawet jeśli został on odłączony od zasilania. • Podczas odłączania złącz optycznych lub elektrycznych..................................................... 1 5 - 1 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 536 Wymagania dotyczące bezpieczeństwa odnoszące się do określonych faz zastosowania 15-22 Transport 15-23 Przechowywanie 15-25 Instalacja 15-27 Uruchamianie 15-30 Działanie i konserwacja 15-32 Wyłączanie 15-36 .................................................... 1 5 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 537 W tym rozdziale przedstawiono ogólne informacje na temat struktury zaleceń dotyczących bezpieczeństwa i podsumowanie ogólnych wymagań związanych z bezpieczeństwem. Spis treści Układ opisów zagrożeń 15-4 Podstawowe aspekty bezpieczeństwa 15-7 .................................................... 365-312-879R5.1 1 5 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 538 Układ opisów zagrożeń .................................................... Przegląd Opisy zagrożeń przedstawiają niebezpieczeństwa, jakie mogą zaistnieć podczas pracy z produktami firmy Lucent Technologies. Nie zastosowanie się do zaleceń dotyczących sposobów uniknięcia zagrożeń może mieć poważne konsekwencje. Ogólny układ Opisy zagrożeń zawierają elementy układu pokazane na rysunku 15-1.
Page 539 Wskazuje na potencjalnie niebezpieczną sytuację (niskiego zagrożenia), która, jeśli się jej nie zapobiegnie, prawdopodobnie doprowadzi do uszkodzenia mienia, np. przerwania działania, uszkodzenia sprzętu lub innych materiałów..................................................... 365-312-879R5.1 1 5 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 540 Ryzyko zranienia Zagrożenie wdychania zanieczyszczonego powietrza Substancja korozyjna Niebezpieczeństwo pośliźnięcia Zagrożenie spowodowane przez akumulatory Niebezpieczeństwo przewrócenia Gorąca powierzchnia Niebezpieczeństwo upadku .................................................... 1 5 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 541: Podstawowe Aspekty Bezpieczeństwa
Wszelkie przeróbki lub zmiany systemu lub jego części (włącznie z oprogramowaniem) mogą być dokonywane jedynie przez wykwalifikowany personel firmy Lucent Technologies, lub przez wyspecjalizowany personel upoważniony przez firmę Lucent Technologies. Wszelkie zmiany dokonane przez inne osoby będą prowadziły do całkowitego zwolnienia od odpowiedzialności.
Page 542 • Należy używać jedynie takich nośników danych (dyskietek, streamerów), które zostały sprawdzone i są wolne od wirusów..................................................... 1 5 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 543 Spis treści Bezpieczeństwo związane z laserem 15-10 Dane techniczne interfejsu optycznego 15-14 Klasyfikacja produktu wykorzystującego laser 15-17 Wyładowanie elektrostatyczne 15-20 .................................................... 365-312-879R5.1 1 5 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 544: Bezpieczeństwo Związane Z Laserem
ADM (Universal shelf) ® i Metropolis ADM (Compact shelf). Odnosi się ona do systemu jako całości w trybie normalnej pracy..................................................... 1 5 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 545 Promieniowanie laserowe może uszkodzić skórę i oczy. • Promieniowanie laserowe pochodzące z systemów transmisji optycznych należy do zakresu długości fal, które są niewidoczne dla ludzkiego oka..................................................... 365-312-879R5.1 1 5 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 546 • Jeśli istnieją wątpliwości, należy upewnić się czy źródło światła jest wyłączone, poprzez przeprowadzenie pomiaru z użyciem miernika mocy optycznej..................................................... 1 5 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 547 Korzystanie z urządzeń sterujących, ustawień i procedur innych niż opisane w niniejszym podręczniku, może spowodować narażenie na niebezpieczne promieniowanie laserowe..................................................... 365-312-879R5.1 1 5 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 548 1 / I S-C8S1-1D2 OM16CS51, zgodnie z OM16CS53, 1510 ... 1570 SM (9/125) 1 / I Zaleceniami ITU-T OM16CS55, OM16CS57 G.695 .................................................... 1 5 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 549 SC, FC i ST. Domyślny rodzaj złącza to SC. Wszystkie optyczne moduły nadawczo-odbiorcze są wyposażone w złącza typu LC..................................................... 365-312-879R5.1 1 5 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 550 SC, FC i ST. Domyślny rodzaj złącza to SC. Wszystkie optyczne moduły nadawczo-odbiorcze są wyposażone w złącza typu LC..................................................... 1 5 - 1 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 551: Klasyfikacja Produktu Wykorzystującego Laser
“Klasyfikacja laserów IEC” (15-18)): • Klasa 1, • Klasa 1M, • Klasa 3R, • Klasa 3B lub • Klasa 4..................................................... 365-312-879R5.1 1 5 - 1 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 552 IV oznaczają lasery o dowolnej długości fali, a klasy IIa, II i IIIa odnoszą się jedynie do tych laserów, które działają w widocznym zakresie długości fal (400-700 nm). Produkty wykorzystujące laser firmy Lucent Technologies zazwyczaj działają w zakresie fal podczerwonych (większym niż 700 nm) i dlatego też, przede wszystkim, zostały zaliczone do Klasy I lub Klasy IIIb.
Page 553 FDA/CDRH - 21 CFR 1040 poziomy promieniowania laserowego klasy I nie są postrzegane jako niebezpieczne..................................................... 365-312-879R5.1 1 5 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 554: Wyładowanie Elektrostatyczne
Pakiety układów należy chwytać jedynie za krawędzie lub uchwyty służące do wkładania i wyjmowania. • Moduły SFP należy chwytać jedynie za krawędzie. • Należy upewnić się czy stojak jest uziemiony..................................................... 1 5 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 555 ładunków. • Jeśli jest to możliwe, należy utrzymywać względną wilgotność na poziomie powyżej 20%..................................................... 365-312-879R5.1 1 5 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 556: Transport
Instrukcje zostały ułożone zgodnie z następującymi fazami zastosowania: Transport 15-23 Przechowywanie 15-25 Instalacja 15-27 Uruchamianie 15-30 Działanie i konserwacja 15-32 Wyłączanie 15-36 W przypadku usterki 15-38 .................................................... 1 5 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 557 Należy upewnić się, że ograniczenia przedstawione w części “Ograniczenia klimatyczne dotyczące transportowania i przechowywania” (15-24) są przestrzegane..................................................... 365-312-879R5.1 1 5 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 558 Zgodnie z normą ETSI 300 019-1-2 Klasa 2.3, z –40 °C do +70 °C do 90% lutego 1992 r. (komunikacja publiczna) .................................................... 1 5 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 559: Przechowywanie
Wstrząsy mogą spowodować uszkodzenia. Należy chronić komponenty systemu przed wilgocią, zabrudzeniami i wstrząsami. Jeżeli to możliwe, należy używać oryginalnego, antystatycznego opakowania..................................................... 365-312-879R5.1 1 5 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 560 Należy upewnić się, że podczas przechowywania sprzętu przestrzegane są ograniczenia klimatyczne dotyczące transportowania i przechowywania; patrz część “Ograniczenia klimatyczne dotyczące transportowania i przechowywania” (15-24)..................................................... 1 5 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 561: Instalacja
Pakiety układów należy chwytać jedynie za krawędzie lub uchwyty służące do wkładania lub wyjmowania. Należy zawsze przestrzegać zaleceń związanych z wyładowaniem elektrostatycznym (patrz część “Wyładowanie elektrostatyczne” (15-20))..................................................... 365-312-879R5.1 1 5 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 562 Kiedy w celu wykonania testów dokonywane są połączenia na krótkich dystansach, należy użyć optycznego tłumika dopasowującego nieregulowanego o wartości ok. 10 do 20 dB..................................................... 1 5 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 563 Applications and Planning Guide (rozdział “Technical specifications”) oraz ® Metropolis ADM (Compact shelf) Applications and Planning Guide (rozdział “Technical specifications”)..................................................... 365-312-879R5.1 1 5 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 564: Uruchamianie
Dopuszczalne pole tolerancji wynosi od -40,5 V prądu stałego do -72 V prądu stałego. Przed podłączeniem napięcia należy upewnić się czy napięcie zasilania posiada właściwy zakres i biegunowość..................................................... 1 5 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 565 Przed uruchomieniem należy upewnić się, że pakiety układów i półki osiągnęły temperaturę pokojową i są suche..................................................... 365-312-879R5.1 1 5 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 566: Działanie I Konserwacja
Należy dopilnować by etykiety ostrzegawcze dotyczące lasera nie zostały zdjęte, ani zasłonięte oraz by zawsze były czytelne..................................................... 1 5 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 567 Applications and Planning Guide (rozdział “Technical specifications”) oraz ® Metropolis ADM (Compact shelf) Applications and Planning Guide (rozdział “Technical specifications”)..................................................... 365-312-879R5.1 1 5 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 568 Dlatego też w obszarze pakietu układów półki nie należy używać takich przedmiotów jak śrubokręt..................................................... 1 5 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 569 Zgodnie z normą ETSI 300 019-1-3, z lutego 1992 r. oraz –5 °C do +45 °C 5% do 90% Nowelizacją A1, czerwiec 1997: Klasa 3.1E .................................................... 365-312-879R5.1 1 5 - 3 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 570: Wyłączanie
Unii Europejskiej oraz danego państwa. Nie będę one usuwane jako część nieposortowanych odpadów miejskich. Ze względu na materiały, .................................................... 1 5 - 3 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 571 Technologies lub produktów, które zostały zastąpione przez sprzęt z oferty Lucent Technologies po zakończeniu ich użyteczności. Aby poznać informacje na temat zwrotu sprzętu firmy Lucent Technologies lub by dowiedzieć się więcej na temat wymagań dotyczących recyklingu/utylizacji produktów, należy skontaktować się z Lucent Account Manager lub działem Lucent Takeback Support pod adresem takeback@lucent.com.
Page 572 źródło światła jest nadal włączone. Należy zawsze przestrzegać ostrzeżeń związanych z pracą lasera (patrz część “Bezpieczeństwo związane z laserem” (15-10))..................................................... 1 5 - 3 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 573 O presente guia de segurança destina-se a todos aqueles que executam qualquer tipo de ® ® trabalhos em sistemas Metropolis ADM (Universal shelf) e Metropolis ADM (Compact shelf)..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 574 O respectivo código ISO de idioma precede o título de cada versão no idioma especificado. O prefixo na numeração das páginas corresponde ao número do fascículo, por exemplo, página 3-5 corresponde à página 5 do fascículo 3..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 575 As fontes de perigo devem-se à possibilidade de contacto com qualquer um dos elementos seguintes: • Peças activas. • Luz laser .................................................... 365-312-879R5.1 1 6 - 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 576 16-22 Armazenamento 16-24 Instalação 16-26 Colocar em funcionamento 16-29 Funcionamento e manutenção 16-31 Tirar de funcionamento 16-35 Caso de avaria 16-37 .................................................... 1 6 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 577 Esta secção fornece informações gerais acerca da estrutura das instruções de segurança e resume os requisitos gerais de segurança. Índice Estrutura das informações de perigo 16-4 Aspectos básicos de segurança 16-7 .................................................... 365-312-879R5.1 1 6 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 578 .................................................... Vista Geral As informações de perigo descrevem os riscos de segurança relevantes enquanto são executadas tarefas nos produtos Lucent Technologies, durante a activação e/ou utilização. A ausência das precauções necessárias para evitar os riscos pode acarretar sérias consequências. Estrutura geral As informações de perigo incluem os elementos estruturais mostrados na...
Page 579 Indica uma situação potencialmente perigosa (risco baixo), a qual, se não for evitada, pode resultar em danos materiais, como interrupção do funcionamento ou danos no equipamento ou noutros materiais..................................................... 365-312-879R5.1 1 6 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 580 Perigo de laceração Perigo de inalação Substância corrosiva Perigo de deslizamento Perigo provocado pelas baterias Perigo de colisão Superfície quente Perigo de queda .................................................... 1 6 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 581 • As conversões ou alterações ao sistema (incluindo o software) devem ser efectuadas por pessoal qualificado da Lucent Technologies ou por pessoal perito autorizado pela Lucent Technologies. Todas as alterações efectuadas por outras pessoas levam a uma total isenção de responsabilidade.
Page 582 • Utilize apenas suportes de dados (disquetes, bandas magnéticas,...) testados e livres de vírus..................................................... 1 6 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 583 Índice Segurança laser 16-10 Especificações do interface óptico 16-13 Classificação de produtos laser 16-16 Descarga electrostática 16-19 .................................................... 365-312-879R5.1 1 6 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 584 Metropolis ADM (Universal shelf) e Metropolis ADM (Compact shelf). Refere-se ao sistema como um todo, em operação normal..................................................... 1 6 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 585 Saúde Radiológica da Food and Drug Administration (FDA/CDRH) definem a potência máxima de saída de radiação laser para cada classe de laser, em função do comprimento de onda..................................................... 365-312-879R5.1 1 6 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 586 A utilização de controlos, ajustes e procedimentos para além dos aqui especificados pode levar a uma exposição perigosa à radiação laser..................................................... 1 6 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 587: Especificações Do Interface Óptico
S-C8S1-1D2 em conformidade com a OM16CS51, OM16CS53, 1510 ... 1570 SM (9/125) 1 / I Recomendação OM16CS55, OM16CS57 G.695 do ITU-T .................................................... 365-312-879R5.1 1 6 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 588 SC, FC e ST. O tipo de conector predefinido é o SC. Todos os módulos transceptores ópticos estão equipados com conectores do tipo LC..................................................... 1 6 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 589 ópticos universais, que permitem conectores de tipo SC, FC e ST. O tipo de conector predefinido é o SC. Todos os módulos transceptores ópticos estão equipados com conectores do tipo LC..................................................... 365-312-879R5.1 1 6 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 590 "Classificação do laser IEC" (16-17)): • Classe 1, • Classe 1M, • Classe 3R, • Classe 3B, ou • Classe 4..................................................... 1 6 - 1 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 591 IIa, II e IIIa aplicam-se apenas aos lasers a operar no intervalo dos comprimentos de ondas visíveis (400-700 nm). Os produtos laser da Lucent Technologies funcionam caracteristicamente no intervalo de comprimento de onda de infravermelhos (maior que 700 nm) e, como tal, encontram-se primariamente na classe I ou na classe IIIb.
Page 592 FDA/CDRH - 21 CFR 1040, os níveis de radiação laser de Classe I não são considerados perigosos..................................................... 1 6 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 593: Descarga Electrostática
• Use uma pulseira de ESD devidamente ligada à terra (por exemplo, ligada ao ponto de ligação ESP do armário)..................................................... 365-312-879R5.1 1 6 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 594 • Sempre que possível, mantenha a humidade relativa do ar acima dos 20%..................................................... 1 6 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 595 Armazenamento 16-24 Instalação 16-26 Colocar em funcionamento 16-29 Funcionamento e manutenção 16-31 Tirar de funcionamento 16-35 Caso de avaria 16-37 .................................................... 365-312-879R5.1 1 6 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 596: Transporte
As condições ambientais extremas podem danificar os componentes do sistema e provocar anomalias. Certifique-se de que os limites indicados na secção "Limites climáticos para transporte e armazenamento" (16-23) são cumpridos..................................................... 1 6 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 597 ETSI 300 019-1-2 –40 °C a +70 °C até 90% Classe 2.3, Fevereiro de 1992 (transporte público) .................................................... 365-312-879R5.1 1 6 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 598: Armazenamento
Proteja os componentes do sistema contra a humidade, sujidade e choques. Se possível, utilize a embalagem original antiestática..................................................... 1 6 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 599 Certifique-se de que os limites climatéricos de transporte e armazenamento são cumpridos; consulte a secção "Limites climáticos para transporte e armazenamento" (16-23)..................................................... 365-312-879R5.1 1 6 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 600: Instalação
Segure nos pacotes de circuito só pelas pontas ou nas instalações de inserção ou remoção. Respeite sempre as instruções ESD (consulte a secção "Descarga electrostática" (16-19))..................................................... 1 6 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 601 Utilize um tapete de atenuação óptica de aprox. 10 to 20 dB ao estabelecer ligações em distâncias curtas para objetivos de testes..................................................... 365-312-879R5.1 1 6 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 602 ® Applications and Planning Guide (capítulo "Technical specifications") e Metropolis ADM (Compact shelf) Applications and Planning Guide (capítulo "Technical specifications")..................................................... 1 6 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 603: Colocar Em Funcionamento
é de -40.5 V DC a -72 V DC. Certifique-se de que a voltagem de tensão tem o intervalo e polaridade correctos antes de ligar a voltagem..................................................... 365-312-879R5.1 1 6 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 604 Assegure-se de que as prateleiras e pacotes de circuitos chegaram à temperatura ambiente e estão secos antes de os colocar em funcionamento..................................................... 1 6 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 605: Funcionamento E Manutenção
Certifique-se de que as etiquetas de aviso de laser não são removidas nem escondidas e estão sempre legíveis..................................................... 365-312-879R5.1 1 6 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 606 ® Applications and Planning Guide (capítulo "Technical specifications") e Metropolis ADM (Compact shelf) Applications and Planning Guide (capítulo "Technical specifications")..................................................... 1 6 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 607 Certifique-se de que os limites indicados na secção "Limites climáticos para o funcionamento de equipamento Metropolis® ADM (Universal shelf) e Metropolis® ADM (Compact shelf)" (16-34) são cumpridos..................................................... 365-312-879R5.1 1 6 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 608 –5 °C a +45 °C 5% a 90% Fevereiro de 1992, e com a Emenda A1, Junho de 1997: Classe 3.1E .................................................... 1 6 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 609: Tirar De Funcionamento
útil, em conformidade com a legislação local e da União Europeia aplicável. Não serão eliminados como peças de lixo municipal não separado. Devido à .................................................... 365-312-879R5.1 1 6 - 3 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 610 13 de Agosto de 2005. Além disso, em conformidade com os requisitos legais e acordos contratuais, se aplicável, a Lucent Technologies está disponível para recolha e tratamento de produtos Lucent Technologies no final da respectiva vida útil ou de produtos deslocados pelas ofertas de equipamento da Lucent Technologies.
Page 611 óptica estiver ligada. Respeite sempre as instruções de aviso do laser (consulte a secção "Segurança laser" (16-10))..................................................... 365-312-879R5.1 1 6 - 3 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 612 PT: Guia de Segurança Caso de avaria .................................................... 1 6 - 3 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 613 Cieľová skupina Táto bezpečnostná príručka je určená každému, kto vykonáva akúkoľvek činnost' so ® ® systémami Metropolis ADM (Universal shelf) a systémami Metropolis ADM (Compact shelf)..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 614 ISO kód príslušného jazyka je uvedený pred individuálnym názvom každej jazykovej verzie. Číslo uvedené pred číslom strany zodpovedá číslu zložky, napríklad strana 3-5 je piata strana v zložke 3..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 615 Zdroje rizík spôsobuje možný kontakt s niektorou z nasledujúcich častí: • Časti pod napätím. • Laserové žiarenie. • Horúci povrch. • Ostré hrany..................................................... 1 7 - 1 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 616 Bezpečnostné požiadavky v špecifických fázach využitia 17-21 Transport 17-22 Skladovanie 17-24 Inštalácia 17-26 Uvedenie do prevádzky 17-28 Prevádzka a údržba 17-30 Vyradenie z prevádzky 17-33 .................................................... 1 7 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 617 Táto čast' uvádza všeobecné informácie o štruktúre bezpečnostných pokynov a rekapituluje všeobecné bezpečnostné požiadavky. Obsah Štruktúra údajov o rizikách 17-4 Základné bezpečnostné aspekty 17-7 .................................................... 365-312-879R5.1 1 7 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 618 .................................................... Prehľad Údaje o rizikách opisujú bezpečnostné riziká, ktoré sa vzt'ahujú na výkon určitých úloh na zariadeniach Lucent Technologies počas prípravy a/alebo používania. Zanedbanie týchto rizík môže mat' vážne následky. Celková štruktúra Údaje o rizikách zahŕňajú štrukturálne prvky, znázornené na obrázku...
Page 619 Označuje potenciálne nebezpečnú situáciu (nízke riziko) ktorá, ak sa jej nezabráni, môže viest' k vecným škodám, napríklad k prerušeniu prevádzky alebo poškodeniu zariadenia alebo iných materiálov..................................................... 365-312-879R5.1 1 7 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 620 Nebezpečenstvo pri zdvíhaní, t'ažký predmet Nebezpečenstvo tržného poranenia Nebezpečenstvo inhalácie Žieravá látka Nebezpečenstvo pokĺznutia Nebezpečenstvo, spôsobené batériami Nebezpečenstvo zakopnutia Horúci povrch Nebezpečenstvo pádu .................................................... 1 7 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 621 Systém sa smie používat' iba s prípojmi a v podmienkach prostredia ako je opísané v dokumentácii. • Akékoľvek úpravy alebo zmeny systému alebo jeho častí (vrátane softvéru) smie vykonávat' iba kvalifikovaný personál spoločnosti Lucent Technologies alebo kvalifikovaný personál, poverený spoločnost'ou Lucent Technologies. Akékoľvek zmeny, vykonané inými osobami vedú k úplnému oslobodeniu od zodpovednosti.
Page 622 Obsah Laserová bezpečnost' 17-9 Parametre optického rozhrania 17-13 Klasifikácia laserového produktu 17-16 Elektrostatický výboj 17-19 .................................................... 1 7 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 623 Metropolis ADM (Universal shelf) a Metropolis (Compact shelf). Vzt'ahuje sa na systém ako celok v normálnom režime činnosti..................................................... 365-312-879R5.1 1 7 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 624 Laserové žiarenie môže spôsobit' poškodenie pokožky a zraku. • Laserové žiarenie z optických prenosových systémov má vlnovú dĺžku, ktorá nie je viditeľná ľudským okom..................................................... 1 7 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 625 Klasifikačná schéma je založená na schopnosti laserového žiarenia alebo odrazeného laserového žiarenia spôsobit' poškodenie zraku alebo pokožky počas normálnych podmienok prevádzky. Pozri prosím tiež čast' “Klasifikácia laserového produktu” (17-16)..................................................... 365-312-879R5.1 1 7 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 626 UPOZORNENIE Nebezpečné laserové žiarenie Používanie iných, než tu špecifikovaných kontrol, nastavení a postupov môže viest' k nebezpečnej expozícii laserovým žiarením..................................................... 1 7 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 627 1 / I S-C8S1-1D2 OM16CS51, OM16CS53, v súlade 1510 ... 1570 SM (9/125) 1 / I s odporúčaním OM16CS55, OM16CS57 ITU-T G.695 .................................................... 365-312-879R5.1 1 7 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 628 SC, FC a ST. Prednostným typom konektoru je konektor typu SC. Všetky optické vysielacie/prijímacie moduly sú vybavené konektormi typu LC..................................................... 1 7 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 629 SC, FCa STPrednostným typom konektoru je konektor typu SC. Všetky optické vysielacie/prijímacie moduly sú vybavené konektormi typu LC..................................................... 365-312-879R5.1 1 7 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 630 “Klasifikácia laserov IEC” (17-17)): • Trieda 1, • Trieda 1M, • Trieda 3R, • Trieda 3B, alebo • Trieda 4..................................................... 1 7 - 1 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 631 (AEL) triedy 1. Pre podrobnejšie informácie pozri normy IEC 60825-1, vydanie 1.2 (2001) a IEC 60825-2, vydanie 3.0 (2004)..................................................... 365-312-879R5.1 1 7 - 1 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 632 FDA/CDRH - 21 CFR 1040, úrovne laserového žiarenia triedy I sa nepovažujú za nebezpečné..................................................... 1 7 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 633 Pracujte na pracovisku, bezpečne chránenom proti ESV. Pracovisko, zabezpečené proti ESV musí byt' vybavené uzemneným popruhom na zápästie, uzemnenou antistatickou podložkou alebo pracovnou plochou, odvádzajúcou ESV..................................................... 365-312-879R5.1 1 7 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 634 • Ak je to možné, relatívnu vlhkost' vzduchu udržiavajte nad hodnotou 20%..................................................... 1 7 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 635 Skladovanie 17-24 Inštalácia 17-26 Uvedenie do prevádzky 17-28 Prevádzka a údržba 17-30 Vyradenie z prevádzky 17-33 V prípade poruchy 17-35 .................................................... 365-312-879R5.1 1 7 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 636 Extrémne podmienky prostredia môžu poškodit' komponenty a spôsobit' ich znefunkčnenie. Presvedčte sa, že obmedzenia, uvedené v časti “Klimatické obmedzenia pre transport a skladovanie” (17-23) sú splnené..................................................... 1 7 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 637 ETSI 300 019-1-2 trieda 2.3, február 1992 –40 °C až +70 °C až do90 % (verejná doprava)..................................................... 365-312-879R5.1 1 7 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 638 Nárazy môžu spôsobit' poškodenie. Komponenty systému chráňte pred vlhkost'ou, znečistením a nárazmi. Podľa možnosti používajte originálne antistatické obaly..................................................... 1 7 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 639 Presvedčte sa, že klimatické obmedzenia pre transport a skladovanie sú počas skladovania dodržané; pozri prosím tiež čast' “Klimatické obmedzenia pre transport a skladovanie” (17-23)..................................................... 365-312-879R5.1 1 7 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 640 Na zabránenie zlomenia kábla sa presvedčte, že polomer ohybu optických káblov nie je menší než 38 mm [1,5 palca] alebo dvadsat'násobok priemeru kábla (alebo väčší)..................................................... 1 7 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 641 ADM (Universal shelf) Applications and ® Planning Guide a Metropolis ADM (Compact shelf) Applications and Planning Guide (kapitola “Technical specifications”)..................................................... 365-312-879R5.1 1 7 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 642 -48 V JS alebo -60 V JS. Prípustná tolerancia je -40,5 V JS až -72 V JS. Pred pripojením napájania sa presvedčte, že napájacie napätie má správny rozsah a polaritu..................................................... 1 7 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 643 Presvedčte sa, že obvody a police šasi dosiahli izbovú teplotu a pred uvedením do prevádzky sú suché..................................................... 365-312-879R5.1 1 7 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 644 štítky môžu viest' k nesprávnemu počínaniu a tak spôsobit' vážne poškodenie zraku obsluhujúceho personálu. Presvedčte sa, že laserové varovné štítky nie sú odstránené alebo nezreteľné a sú vždy jasne čitateľné..................................................... 1 7 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 645 ADM (Universal shelf) Applications and ® Planning Guide a Metropolis ADM (Compact shelf) Applications and Planning Guide (kapitola “Technical specifications”)..................................................... 365-312-879R5.1 1 7 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 646 ETSI 300 019-1-3, február 1992, a dodatkom –5 °C až +45 °C 5% až 90% A1, jún 1997: Trieda 3.1E .................................................... 1 7 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 647 Obvody držte iba za okraje alebo iba pomocou prostriedkov na vkladanie a vyberanie. Vždy dodržiavajte pokyny ESV (pozri čast' “Elektrostatický výboj” (17-19))..................................................... 365-312-879R5.1 1 7 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 648 že výrobok bol zavedený na trh po 13. auguste 2005. Okrem toho, spoločnost' Lucent Technologies v súlade so zákonnými požiadavkami a zmluvnými dohovormi poskytuje zber a likvidáciu produktov Lucent Technologies po skončení ich životnosti. Pre informácie, týkajúce sa vrátenia zariadenia Lucent Technologies, alebo pre podrobnejšie informácie týkajúce sa požiadaviek na recykláciu/likvidáciu produktu, sa...
Page 649 Nikdy nepozerajte do zakončenia obnaženého optického kábla alebo do otvoreného optického konektora, ak je optický zdroj zapnutý. Vždy dodržiavajte výstražné pokyny pre laser (pozri čast' “Laserová bezpečnost'” (17-9))..................................................... 365-312-879R5.1 1 7 - 3 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 650 SK: Bezpečnostná príručka V prípade poruchy .................................................... 1 7 - 3 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 651 Komu so navodila namenjena ® Ta varnostna navodila so namenjena vsakemu, ki na sistemih Metropolis ® (Universal shelf) in Metropolis ADM (Compact shelf) izvaja katerokoli opravilo..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 652 Pred vsakim naslovom je ustrezna ISO oznaka jezika, v katerem je poglavje napisano. Strani so oštevilčene na tak način, da je pred številko strani številka fascikla (npr. stran 3-5 je peta stran v tretjem fasciklu)..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 653 Nevarnost se lahko pojavi zaradi stika s katerimkoli od naslednjih elementov: • Deli pod napetostjo. • Laserska svetloba. • Vroče površine. • Ostri robovi..................................................... 1 8 - 1 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 654 Varnostni ukrepi v določenih fazah rabe 18-20 Transport 18-21 Skladiščenje 18-23 Montaža 18-25 Začetek delovanja 18-27 Delovanje in vzdrževanje 18-29 Odstranitev iz uporabe 18-32 .................................................... 1 8 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 655 To poglavje podaja splošne informacije o sestavi varnostnih navodil in povzetke splošnih varnostnih zahtev. Vsebina Sestava opisov nevarnosti 18-4 Osnovna načela varnosti 18-7 .................................................... 365-312-879R5.1 1 8 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 656 .................................................... Pregled V opisih nevarnosti so razložene stopnje tveganja, ki ste jim izpostavljeni med izvajanjem opravil na izdelkih Lucent Technologies med rokovanjem z njimi in/ali njihovo uporabo. Neupoštevanje teh navodil ima lahko resne posledice. Splošna sestava Opisi nevarnosti vsebujejo sestavne elemente, ki so prikazani na sliki 18-1.
Page 657 Opozarja na potencialno nevarnost (majhno tveganje), ki lahko povzroči škodo na opremi, kot so prekinitev delovanja in poškodbe opreme ali drugih predmetov..................................................... 365-312-879R5.1 1 8 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 658 Nevarnost zaradi dviganja težkih bremen Nevarnost ureznin Nevarnost vdihavanja Jedka snov Nevarnost zdrsa Nevarnost zaradi baterij Nevarnost spotikanja Vroča površina Nevarnost padanja .................................................... 1 8 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 659 • Vse predelave ali spremembe sistema ali njegovih delov (vključno s programsko opremo) lahko opravijo le strokovnjaki Lucent Technologies ali strokovnjaki s pooblastilom Lucient Technologies. Vsaka sprememba, ki jo izvede drugo osebje, je lahko vzrok za popolno izključitev odgovornosti.
Page 660 ADM (Compact shelf). Zaradi tega so v nadaljevanju zbrani povzetki najbolj pomembnih tovrstnih varnostnih navodil. Vsebina Laserska varnost 18-9 Specifikacije optičnega vmesnika 18-12 Klasifikacija laserskih proizvodov 18-15 Elektrostatična razelektritev 18-18 .................................................... 1 8 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 661 Ta nalepka za lasersko varnosti (ni v merilu) je pritrjena na sprednji pokrov podnosilca pri ® ® sistemih Metropolis ADM (Universal shelf) in Metropolis ADM (Compact shelf). Nanaša se na cel sistem pri normalnem delovanju..................................................... 365-312-879R5.1 1 8 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 662 Laserski žarki lahko poškodujejo kožo in oči. • Valovne dolžine laserskega sevanja iz optičnih prenosnih sistemov so v območju, ki ni vidno za človeško oko..................................................... 1 8 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 663 Laserska nevarnost Uporaba načina krmiljenja, nastavitev in postopkov, ki odstopa od tukaj opisanega, lahko privede do nevarne izpostavitve laserskim žarkom..................................................... 365-312-879R5.1 1 8 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 664 G.695 S-C8L1-1D2 v OM16CL51, OM16CL53, skladu s 1510 ... 1570 SM (9/125) 1 / I OM16CL55, OM16CL57 priporočilom G.695 .................................................... 1 8 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 665 SC, FC in ST. Privzeti tip konektorja je SC. Vsi optični oddajno/sprejemni moduli so opremljeni s konektorji tipa LC..................................................... 365-312-879R5.1 1 8 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 666 SC, FC in ST. Privzeti tip konektorja je SC. Vsi optični oddajno/sprejemni moduli so opremljeni s konektorji tipa LC..................................................... 1 8 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 667 “Klasifikacija laserjev po IEC” (18-16)): • Razred 1, • Razred 1M, • Razred 3R, • Razred 3B, ali • Razred 4..................................................... 365-312-879R5.1 1 8 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 668 II, IIa in IIIa spadajo le tisti laserji, ki delujejo v območju vidnih valovnih dolžin (400-700 nm). Laserski izdelki Lucent Technologies praviloma delujejo v območju infrardečih valovnih dolžin (preko 700 nm), zato so v glavnem razvrščeni v razred I ali razred IIIb.
Page 669 I po standardu FDA/CDRH - 21 CFR 1040 smatrajo za nenevarne..................................................... 365-312-879R5.1 1 8 - 1 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 670 Delajte v ESD varnem delovnem okolju ali delovni postaji. ESD varno delovno okolje naj bo opremljeno z ozemljenim ESD zapestnim trakom in ozemljeno ESD preprogo ali ESD delovnimi površinami..................................................... 1 8 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 671 • Če je le mogoče, vzdržujte relativno vlažnost zraka nad 20%..................................................... 365-312-879R5.1 1 8 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 672 18-21 Skladiščenje 18-23 Montaža 18-25 Začetek delovanja 18-27 Delovanje in vzdrževanje 18-29 Odstranitev iz uporabe 18-32 V primeru okvare 18-34 .................................................... 1 8 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 673 V ekstremnih okoljskih pogojih se komponente sistema lahko poškodujejo, kar je vzrok za njihovo neustrezno delovanje. Poskrbite, da bodo upoštevane omejitve, podane v poglavju “Klimatske omejitve za prevoz in skladiščenje” (18-22)..................................................... 365-312-879R5.1 1 8 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 674 Skladnost z okoljskimi razredi v skladu z ETSI 300 019-1-2, februar 1992: –40 °C do +70 °C do 90% razred 2.3 (javni prevoz) .................................................... 1 8 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 675 Udarci lahko povzročijo poškodbe. Zaščitite komponente sistema pred vlago, nečistočami in udarci. Če je le mogoče, uporabite originalno antistatično embalažo..................................................... 365-312-879R5.1 1 8 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 676 Poskrbite, da se bodo med prevozom in skladiščenjem opreme upoštevale klimatske omejitve; glejte poglavje “Klimatske omejitve za prevoz in skladiščenje” (18-22)..................................................... 1 8 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 677 Da se izognete prelomu, uporabite pri upogibanju kablov z optičnimi vlakni polmer večji od 38 mm [1.5 palca] oz. 20-kratnik premera kabla (kar je več)..................................................... 365-312-879R5.1 1 8 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 678 ® Applications and Planning Guide (poglavje “Technical specifications”) in Metropolis ADM (Compact shelf) Applications and Planning Guide (poglavje “Technical specifications”)..................................................... 1 8 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 679 ® opreme. Upoštevajte priporočene vrednosti v Metropolis ADM (Universal shelf) ® Installation Guide in Metropolis ADM (Compact shelf) Installation Guide..................................................... 365-312-879R5.1 1 8 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 680 Pred začetkom delovanja se prepričajte, da so omrežni sklopi in police dosegli temperaturo prostora in so suhi..................................................... 1 8 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 681 Sklopov omrežja se lahko dotikate le na robovih ali na delih za montažo in odstranitev. Vedno upoštevajte navodila glede ESD (prosimo, preberite poglavje “Elektrostatična razelektritev” (18-18))..................................................... 365-312-879R5.1 1 8 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 682 Zaradi tega v okolici omrežnega sklopa na polici ne smete uporabljati predmetov, kot je npr. izvijač..................................................... 1 8 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 683 ETSI 300 019-1-3, februar 1992, in –5 °C do +45 °C 5% do 90% Spremembo A1, junij 1997: razred 3.1E .................................................... 365-312-879R5.1 1 8 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 684 Sklopov omrežja se lahko dotikate le na robovih ali na delih za montažo in odstranitev. Vedno upoštevajte navodila glede ESD (prosimo, preberite poglavje “Elektrostatična razelektritev” (18-18))..................................................... 1 8 - 3 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 685 Lucent Technologies in proizvodov, ki bodo nadomeščeni z opremo Lucent Technologies. Za informacije v zvezi z vračanjem opreme Lucent Technologies in za dodatne informacije v zvezi z recikliranjem/odstranjevanjem proizvodov se obrnite na svojega skrbnika računa pri Lucent-u ali na službo za vračanje proizvodov pri Lucent-u,...
Page 686 Če je optični vir vključen, ne smete gledati v konec nezaščitenega vlakna ali v odprt optični konektor. Vedno upoštevajte navodila glede laserske varnosti (prosimo, preberite poglavje “Laserska varnost” (18-9))..................................................... 1 8 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 687 Avsedd målgrupp ® De aktuella säkerhetsanvisningarna gäller alla som utför någon sorts arbete på Metropolis ® ADM (Universal shelf)- och Metropolis ADM (Compact shelf)-system..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 688 Säkerhetsanvisningarna är uppdelade i häften som innehåller samma information på olika språk. Varje rubrik i varje språkspecifik del föregås av språkets ISO-språkkod. Sidnummerprefixet motsvarar häftet. Exempel: sidan 3-5 är den femte sidan i häfte tre..................................................... 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 689 Riskerna beror på att du kan komma i kontakt med något av följande: • Strömförande delar. • Laserljus. • Heta ytor. • vassa kanter..................................................... 365-312-879R5.1 1 9 - 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 690 Säkerhetsanvisningar vid olika stadier 19-20 Transport 19-21 Lagring 19-23 Installation 19-24 Idrifttagning 19-26 Drift och underhåll 19-28 Urdrifttagning 19-31 I händelse av fel 19-33 .................................................... 1 9 - 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 691 Det här avsnittet ger allmän information om säkerhetsanvisningarnas upplägg och summerar de allmänna säkerhetskraven. Innehåll Riskdeklarationens uppbyggnad 19-4 Grundläggande säkerhetsaspekter 19-7 .................................................... 365-312-879R5.1 1 9 - 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 692 Riskdeklarationens uppbyggnad .................................................... Översikt Riskdeklarationer beskriver de relevanta risker som förekommer när du installerar eller arbetar med produkter från Lucent Technologies. Att utsätta sig för risker kan få allvarliga konsekvenser. Allmän uppbyggnad Riskdeklarationer består av de delar som beskrivs i Figur 19-1.
Page 693 Anger en eventuell farlig situation (låg risk) som, om den inte avhjälps, kan förorsaka materiella skador som till exempel funktionsstopp eller skador på utrustning och annan materiel..................................................... 365-312-879R5.1 1 9 - 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 694 Lyftfara, tungt objekt Fara för sårskador Fara vid inandning Frätande ämnen Halkfara Risker med batterier Snubbelfara Varma ytor Fara för fallande last .................................................... 1 9 - 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 695 • Alla ändringar av systemet eller delar av det (inklusive mjukvaran) måste utföras av personal från Lucent Technologies eller av personal som är auktoriserad av Lucent Technologies. Alla ändringar som utförts av andra personer medför att vårt ansvar upphör.
Page 696 ADM (Compact shelf)-utrustning. Därför sammanfattas säkerhetsinstruktionerna för dessa områden nedan. Innehåll Lasersäkerhet 19-9 Specifikationer för optiska gränssnitt 19-12 Klassificering av laserprodukter 19-15 Elektrostatisk urladdning 19-18 .................................................... 1 9 - 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 697 ® ® systemen Metropolis ADM (Universal shelf) och Metropolis ADM (Compact shelf) . Den gäller för hela systemet i normal användning..................................................... 365-312-879R5.1 1 9 - 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 698 IEC 60825-1 samt av föreskrifterna från det amerikanska organet Food and Drug Administration’s Center for Devices and Radiological Health (FDA/CDRH)..................................................... 1 9 - 1 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 699 Laserstrålning FÖRSIKTIGHET Laserfara Användning av styrning, justering och procedurer andra än de här beskrivna kan ge upphov till farlig laserstrålning..................................................... 365-312-879R5.1 1 9 - 1 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 700 G.695 S-C8L1-1D2 i enlighet OM16CL51, OM16CL53, med ITU-T- 1510 ... 1570 SM (9/125) 1 / I OM16CL55, OM16CL57 rekommendation G.695 .................................................... 1 9 - 1 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 701 LKA22 och LKA23 är utrustade med optiska universalkontakter, som medger kontaktdon av SC-, FC- och ST-typ. Standardkontakten är av SC-typ. Alla optiska transceiver-moduler är utrustade med kontaktdon av LC-typ..................................................... 365-312-879R5.1 1 9 - 1 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 702 SC-, FC- och ST-typ. Standardkontakten är av SC-typ. Alla optiska transceiver-moduler är utrustade med kontaktdon av LC-typ..................................................... 1 9 - 1 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 703 “Laserklassificering enligt IEC” (19-16)): • Klass I, • Klass 1M, • Klass 3R, • Klass 3B eller • Klass 4, .................................................... 365-312-879R5.1 1 9 - 1 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 704 IV. Klasserna I, IIIb och IV gäller lasrar av alla våglängder medan klasserna IIa, II och IIIa däremot bara gäller lasrar med våglängder i det synliga ljusintervallet (400-700 nm). Laserprodukter från Lucent Technologies verkar normalt inom det infraröda våglängdsintervallet (större än 700 nm) och de räknas därför främst till klasserna I eller IIIb.
Page 705 Enligt standarden IEC 60825-1 utgåva 1.2 (2001) är klass 1-lasrar säkra under de flesta förutsägbara situationer och enligt standarden FDA/CDRH - 21 CFR 1040 är klass 1- lasrar inte farliga..................................................... 365-312-879R5.1 1 9 - 1 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 706 Se till att din arbetsplats eller arbetsstation är ESD-säker. En ESD-säker arbetsplats bör vara utrustad med en jordad ESD-handledsrem och en jordad ESD-matta eller ESD-hämmande arbetsyta..................................................... 1 9 - 1 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 707 är skyddade mot uppladdning av statisk elektricitet. • Se alltid till att om möjligt hålla den relativa fuktigheten över 20%..................................................... 365-312-879R5.1 1 9 - 1 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 708 Anvisningarna är arrangerade efter de olika utvecklingsfaserna: Transport 19-21 Lagring 19-23 Installation 19-24 Idrifttagning 19-26 Drift och underhåll 19-28 Urdrifttagning 19-31 I händelse av fel 19-33 .................................................... 1 9 - 2 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 709 Extrema miljöfaktorer kan skada systemet och förorsaka fel. Se till att gränserna som anges i avsnittet “Klimatkrav vid transport och lagring” (19-22) respekteras..................................................... 365-312-879R5.1 1 9 - 2 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 710 Miljöklass överensstämmer med ETSI 300 019-1-2 Klass –40 °C till +70 °C upp till 90% 2.3, februari 1992 (allmän transport) .................................................... 1 9 - 2 2 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 711 Extrema miljöfaktorer kan skada systemet och förorsaka fel. Se till att klimatkraven vid transport och förvaring uppfylls vid förvaring, se avsnittet “Klimatkrav vid transport och lagring” (19-22)..................................................... 365-312-879R5.1 1 9 - 2 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 712 Undvik kabelbrott genom att inte böja dem snävare än en böjradie på 38 mm [1,5 tum] eller 20 gånger kabelns diameter (beroende på vilken som är störst)..................................................... 1 9 - 2 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 713 ® Applications and Planning Guide (kapitlet “Technical specifications”) och Metropolis ADM (Compact shelf) Applications and Planning Guide (kapitlet “Technical specifications”)..................................................... 365-312-879R5.1 1 9 - 2 5 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 714 ® Observera de relevanta anvisningarna i Metropolis ADM (Universal shelf) Installation ® Guide och Metropolis ADM (Compact shelf) Installation Guide..................................................... 1 9 - 2 6 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 715 Detta kan medföra att kretskorten slutar fungera. Se till att kretskorten och hyllorna har nått rumstemperatur och är torra innan de tas i drift..................................................... 365-312-879R5.1 1 9 - 2 7 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 716 Ta endast i kretskortens kanter eller på de ställen som är avsedda för montering och demontering. Följ ESD-instruktionerna (se avsnittet “Elektrostatisk urladdning” (19-18))..................................................... 1 9 - 2 8 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 717 En kortslutning i nätverksenheten kan förstöra de elektroniska komponenterna så att hela systemet slutar fungera. Du skall undvika att använda verktyg t.ex. skruvmejslar i kretskortsutrymmet på hyllan..................................................... 365-312-879R5.1 1 9 - 2 9 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 718 överensstämmer med ETSI 300 019-1-3, februari 1992, –5 °C till +45 °C 5% till 90% och tillägg A1, juni 1997: Klass 3.1E .................................................... 1 9 - 3 0 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...
Page 719 Ta endast i kretskortens kanter eller på de ställen som är avsedda för montering och demontering. Följ ESD-instruktionerna (se avsnittet “Elektrostatisk urladdning” (19-18))..................................................... 365-312-879R5.1 1 9 - 3 1 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 720 Observera: Inom EU visar en symbol i form av en överkorsad soptunna med en ifylld rektangel under att produkten kom ut på marknaden efter den 13 augusti 2005. Dessutom kommer Lucent Technologies, där det är tillämpligt och i enlighet med juridiska krav och avtalsöverenskommelser, att erbjuda insamling och behandling av Lucent Technologies produkter eller produkter som ersatts genom Lucent Technologies utrustningserbjudanden.
Page 721 Titta aldrig på en exponerad fiber eller öppen kontakt, när den optiska källan fortfarande är tillslagen. Följ alltid laservarningarna (se avsnittet “Lasersäkerhet” (19-9))..................................................... 365-312-879R5.1 1 9 - 3 3 Lucent Technologies - Proprietary Issue 1, August 2006 See notice on first page.
Page 722 SV: Säkerhetsanvisningar I händelse av fel .................................................... 1 9 - 3 4 365-312-879R5.1 Lucent Technologies - Proprietary See notice on first page. Issue 1, August 2006...

Lucent Technologies Metropolis ADM Safety Manual

English

General Notes on Safety

Specific Safety Areas

Safety Requirements in Specific Deployment Phases

Deutsch

Allgemeine Sicherheitsanmerkungen

Spezielle Sicherheitsbereiche

Sicherheitsanforderungen für Bestimmte Einsatzphasen

Čeština

Všeobecné Poznámky K Bezpečnosti

Specifické Oblasti Bezpečnosti

Bezpečnostní Požadavky Ve Specifických Fázích Nasazení

Dansk

Generelle Kommentarer Vedrørende Sikkerhed

Bestemte Sikkerhedsområder

Sikkerhedskrav I Særlige Anvendelsesfaser

Ελληνικά

Γενικές Σηµειώσεις Σχετικά Με Την Ασφάλεια

Ειδικά Θέµατα Ασφαλείας

Απαιτήσεις Ασφαλείας Σε Συγκεκριµένες Φάσεις Λειτουργίας

Español

Observaciones Generales sobre Seguridad

Aspectos Específicos de Seguridad

Requisitos de Seguridad en Ciertas Fases de Desarrollo

Eesti

Üldised Märkused Ohutuse Kohta

Spetsiifilised Ohupiirkonnad

Ohutusnõuded Kasutuselevõtu Erinevates Etappides

Suomi

Yleisiä Turvallisuusohjeita

Erityiset Turvallisuusalueet

Turvallisuusvaatimukset Elinkaaren Eri Vaiheissa

Français

Remarques Générales Sur la Sécurité

Consignes Spéciales de Sécurité

Consignes de Sécurité Spécifiques en Fonction des Phases du Déploiement

Magyar

Általános Biztonsági Megjegyzések

Specifikus Biztonsági Területek

Az Egyes Munkafázisokkal Kapcsolatos Biztonsági Követelmények

Italiano

Note Generali Sulla Sicurezza

Aree DI Sicurezza Specifiche

Requisiti DI Sicurezza in Specifiche Fasi DI Spiegamento

Latviešu

Vispārējas Piezīmes Par Drošību

Īpašas Drošības Sfēras

Dutch

Algemene Opmerkingen M.b.t. Veiligheid

Specifieke Veiligheidsgebieden

Polski

Ogólne Uwagi Na Temat Bezpieczeństwa

Szczegółowe Zagadnienia Związane Z Bezpieczeństwem

Wymagania Dotyczące Bezpieczeństwa Odnoszące Się Do Określonych Faz Zastosowania15-22

Português

Áreas de Segurança Específicas

Requisitos de Segurança Em Fases de Utilização Específicas
