Konig & Meyer Orchestra Light Eos Manual

12249 Notenpultleuchte
»Orchestra Light Eos«

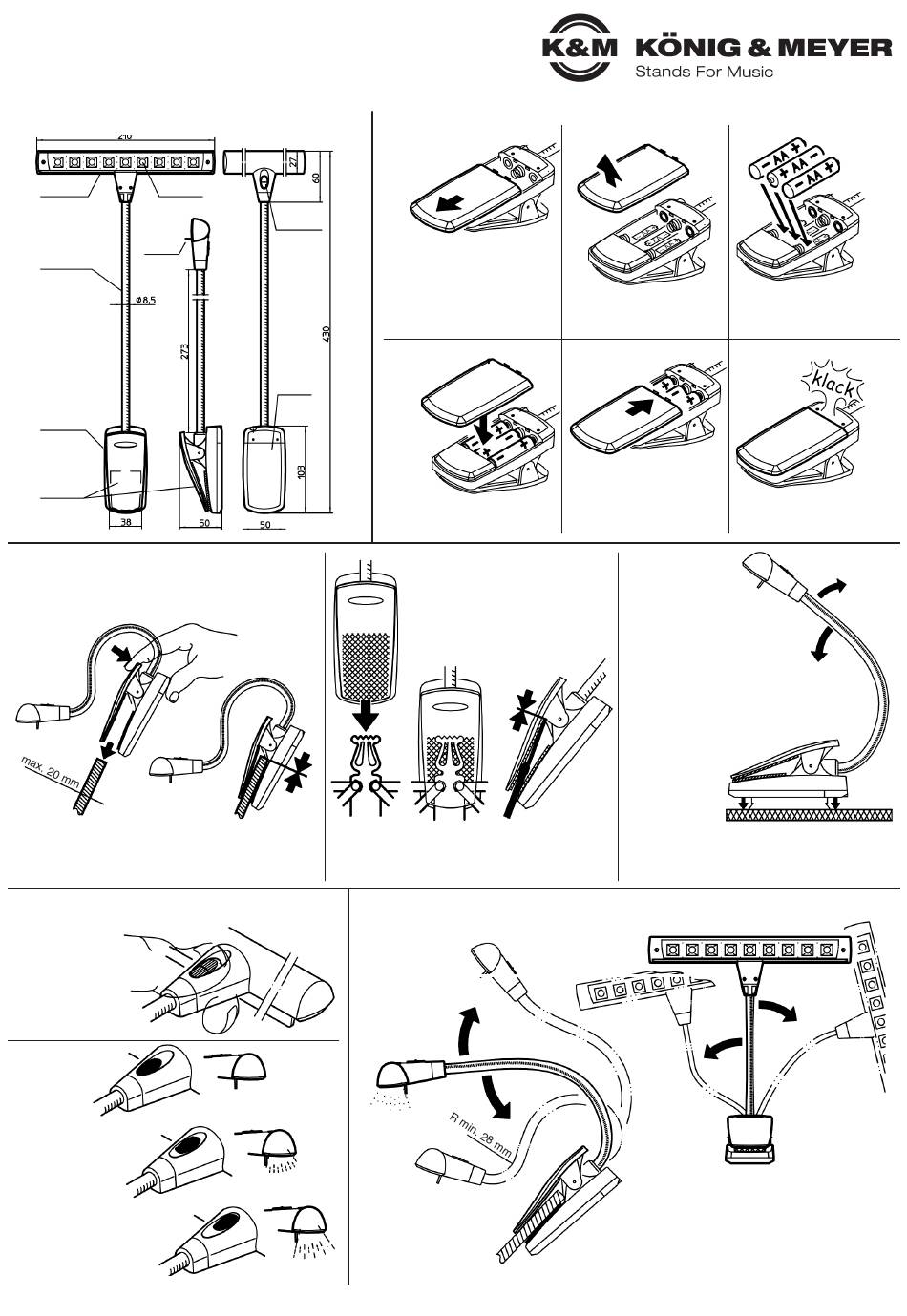

1. Ausstattung & Abmessungen
Leuchten-
9 Leucht-
kopf
dioden
Blend-
Schwanen- leiste
hals
Standfuß
Klammer
0-20 mm
3. Lampe platzieren
3.a an PLATTEN
3.a.1 3.a.2
Klammer drücken und über ...bis die Platte am unteren
die Notenpult- oder sonstige Anschlag der Klammer
Platte (max.20mm) schieben... innen anstößt
4. Licht Ein- und Ausschalten
Auf der Rückseite des
Leuchtenkopfes befindet
sich ein dreistufiger
SCHIEBESCHALTER
4.a
Schiebeschalter
UNTEN
= Licht aus
4.b
Schiebeschalter MITTIG
= VERMINDERTE
= Leuchtkraft
4.c
Schiebeschalter OBEN
= VOLLE Leuchtkraft
2. Batterien/Akkus einsetzen oder wechseln
Ein/Aus-
Schiebe-
schalter
mit 2
2.a
Hellig-
Batteriefachdeckel entriegeln:
keits-
Deckel zunächst mit dem
stufen
Daumen (ca. 6mm) in Richtung
des Pfeiles schieben.
Batterie-
fach
(3 x AA)
2.d
Deckel wieder auflegen
3.b an K&M-NOTENKÖPFEN
3.b.1
Klammer drücken und über
die mittige platzierte Lyra
des Notenkopfes schieben...
5. Leuchtenkopf einstellen
2.b
Entriegelten Deckel abheben
2.e
Deckel mit dem Daumen ge-
gen die Öffnung schieben - bis
die beiden Haken einrasten
3.c auf TISCHEN
3.c und ABLAGEN
3.c.1
Lampenfuß auf
eine ebene
3.b.2
Unterlage stellen.
...bis die Platte am Vier Auflagepunkte
oberen Anschlag
sorgen für einen
innen anstößt wackelfreien Stand
Durch den hochflexiblen Schwanenhals kann der
Lichtkegel im Handumdrehen in wirklich jede gewünschte
Position gebracht werden - und hält diese auch auf Dauer.
Kiesweg 2, 97877 Wertheim, www.k-m.de
2.c
Drei Batterien (AA-1,5V) bzw.
Akkus (AA-1,2V) einlegen;
(bitte Polung +/- beachten)
2.f
Nach dem hörbaren Einrasten
des Deckels Festsitz prüfen
3.c.2
Für die optimale Balance ggf.
den Schwanenhals mitsamt
Leuchtkopf etwas korrigieren
KÖNIG & MEYER GmbH & Co. KG
12249-000-55 3/18
