Konig & Meyer Double4 LED FlexLight Manual

12246 Notenpultleuchte
»Double4 LED FlexLight«

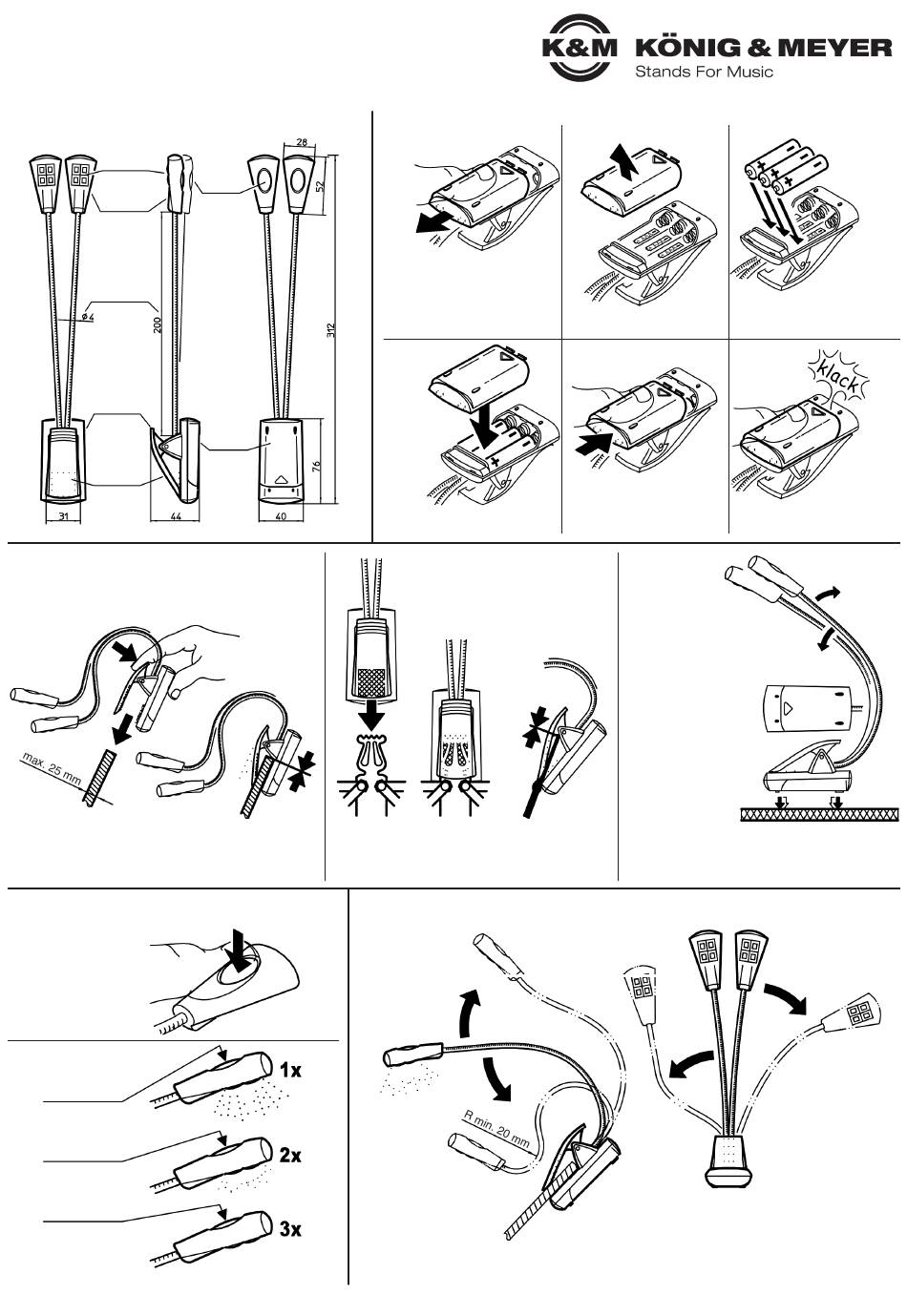

1. Ausstattung & Abmessungen
2 x 4
Leucht-
dioden
Leuchten-
kopf (2x)
Schwanen-
hals (2x)
Standfuß
Klammer
0-25 mm
3. Lampe platzieren
3.a an PLATTEN
3.a.1 3.a.2
Klammer drücken und über ...bis die Platte am unteren
die Notenpult- oder sonstige Anschlag der Klammer
Platte (max.25mm) schieben... innen anstößt
4. Licht Ein- und Ausschalten
Beide Leuchtenköpfe sind unabhängig voneinander schaltbar
Durch mehrfaches Betätigen
des Druckknopfes wird die
Lichtstärke gesteuert:
Grundstellung = Licht AUS
1x schalten
= Volle Leuchtkraft
2x schalten
= Verminderte Leuchtkraft
3x schalten
= Licht geht wieder AUS
Schaltzyklus beginnt erneut
Druck-
knopf
mit 2
Schalt-
stufen
(= 4
Hellig-
keits-
stufen)
Batterie-
fach
(3 x AAA)
3.b.1
Klammer drücken und über
die mittige platzierte Lyra
des Notenkopfes schieben...
5. Leuchtenkopf einstellen
2. Batterien/Akkus einsetzen oder wechseln
2.a
Batteriefachdeckel entriegeln:
Deckel zunächst mit dem
Daumen (ca. 6mm) in Richtung
des Pfeiles schieben.
2.d
Deckel wieder auflegen
3.b an K&M-NOTENKÖPFEN
3.b.2
...bis die Platte am
oberen Anschlag
innen anstößt
2.c
Drei Batterien (AAA-1,5V) bzw.
2.b Akkus (AAA-1,2V) einlegen;
Entriegelten Deckel abheben (bitte Polung +/- beachten)
2.e
Deckel mit dem Daumen ge- 2.f
gen die Öffnung schieben - bis Nach dem hörbaren Einrasten
die beiden Haken einrasten des Deckels Festsitz prüfen
3.c auf TISCHEN
3.c und ABLAGEN
3.c.1
Lampenfuß auf
eine ebene
3.c.2
Unterlage stellen.
Vier Auflagepunkte Für die optimale Balance ggf.
die Schwanenhälse mitsamt
sorgen für einen
wackelfreien Stand Leuchtkopf etwas korrigieren
Durch die hochflexiblen Schwanenhälse können die
Lichtkegel im Handumdrehen in wirklich jede gewünschte
Position gebracht werden - und halten diese auch auf Dauer.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12246-000-55 9/17
