Automatik-Kabelaufroller FT / FTE 260 / EFT 265 * automatic cable rewinder FT / FTE 260 / EFT 265
Montage- und Bedienungsanleitung * installation and operating instruction
VORWORT
Diese Bedienungsanleitung enthält alle erforderlichen Angaben für eine einwandfreie Inbetriebnahme und einen störungsfreien
Betrieb. Bei Beachtung der bestimmungsgemäßen Verwendung entsprechend der Betriebsanleitung haften wir im Rahmen unserer
Gewährleistungsbedingungen laut unseren AGB's. Erhältlich auf Anfrage und auch einzusehen unter
Ergänzende Bedienungsanleitungen zu weiteren Produktvarianten finden Sie unter
auf Anfrage (siehe „KONTAKT").
ALLGEMEINES
Die Automatik-Kabelaufroller sorgen an Arbeitsplätzen für eine zeitgemäße Stromversorgung. Sie dienen der Zuführung von
elektrischer Energie, Daten und Signalen an ortsveränderlichen Endgeräten. Das Kabel wird immer nur bei Bedarf und in der gerade
benötigten Länge ausgezogen. Der Rest bleibt sauber im Aufroller aufbewahrt und ist vor Verunreinigung und Beschädigung
geschützt. Der Anschluss ist immer erreichbar, aber nie im Wege. Die Kabellänge kann, an die sich jeweils wechselnden Arbeits-
situationen angeglichen werden. Es gibt kein Kabelgewirr und dadurch keine Stolperfallen mehr. Wird der Kabelanschluss nicht mehr
benötigt, genügt ein kurzer Zug am Kabelstopper und das Auszugkabel rollt sich auf. Die Automatik-Kabelaufroller sorgen dadurch für
Sicherheit und Ordnung.
HANDHABUNG
Das aufgerollte Kabel ist gegen die Federkraft, aber ohne Gewaltanwendung, auf die benötigte Länge auszuziehen. Das Arretieren
und Aufrollen erfolgt wie unter "ARRETIERUNG" beschrieben. Das Kabel darf auf keinen Fall losgelassen oder von Hand
eingeschoben werden. Sollte das Kabel beim Aufrollen aufeinander laufen und blockieren, muss es etwas herausgezogen und erneut
aufgerollt werden.
WARTUNG
Der Kabelaufroller bedarf keiner Wartung, da die Kunststoff-Achslagerung hervorragende Gleiteigenschaften besitzt. Das Kabel ist in
regelmäßigen Abständen auf Beschädigung zu prüfen und gegebenenfalls auszutauschen (siehe „AUSZUGKABEL
AUSWECHSELN").
DAUERBETRIEB
Die Kabelaufroller sind als Werkstatt-Aufroller konzipiert und für Handbetätigung ausgelegt. Die serienmäßige Kabelbestückung
erfolgt mit handelsüblichen Leitungen. Um den „Korkenziehereffekt" zu vermeiden sollte für den Einsatz im Automatikbetrieb und bei
häufigen Arbeitsspielezahlen (Kabelbewegungen) ein Spezialkabel mit Tragseele verwendet werden. Um eine zuverlässige Funktion
zu gewährleisten, müssen die Kabellängen um mindestens 1/3 reduziert werden. Wenn Sie automatisierte Anwendungen in Betracht
ziehen, wenden Sie sich bitte direkt an den Hersteller (siehe „KONTAKT").
FEDER
Durch die dauernden Arbeitsspiele unterliegt die Spiralfeder einem natürlichen Verschleiß des Federstahls. Erfahrungsgemäß kann
dies nach > 30.000 Arbeitsspielen zum Bruch der Feder führen. Unter einem Arbeitsspiel (Biegewechsel) ist nicht nur das Aufziehen
der gesamten Federwindungen zu verstehen, sondern ein Spiel entsteht auch dann, wenn die Feder nur um einen Teil der
Windungen bewegt wird. Für ein gefahrloses Auswechseln der Spiralfeder, lesen Sie bitte die Beschreibung unter „SPIRALFEDER
AUSWECHSELN" aufmerksam durch.

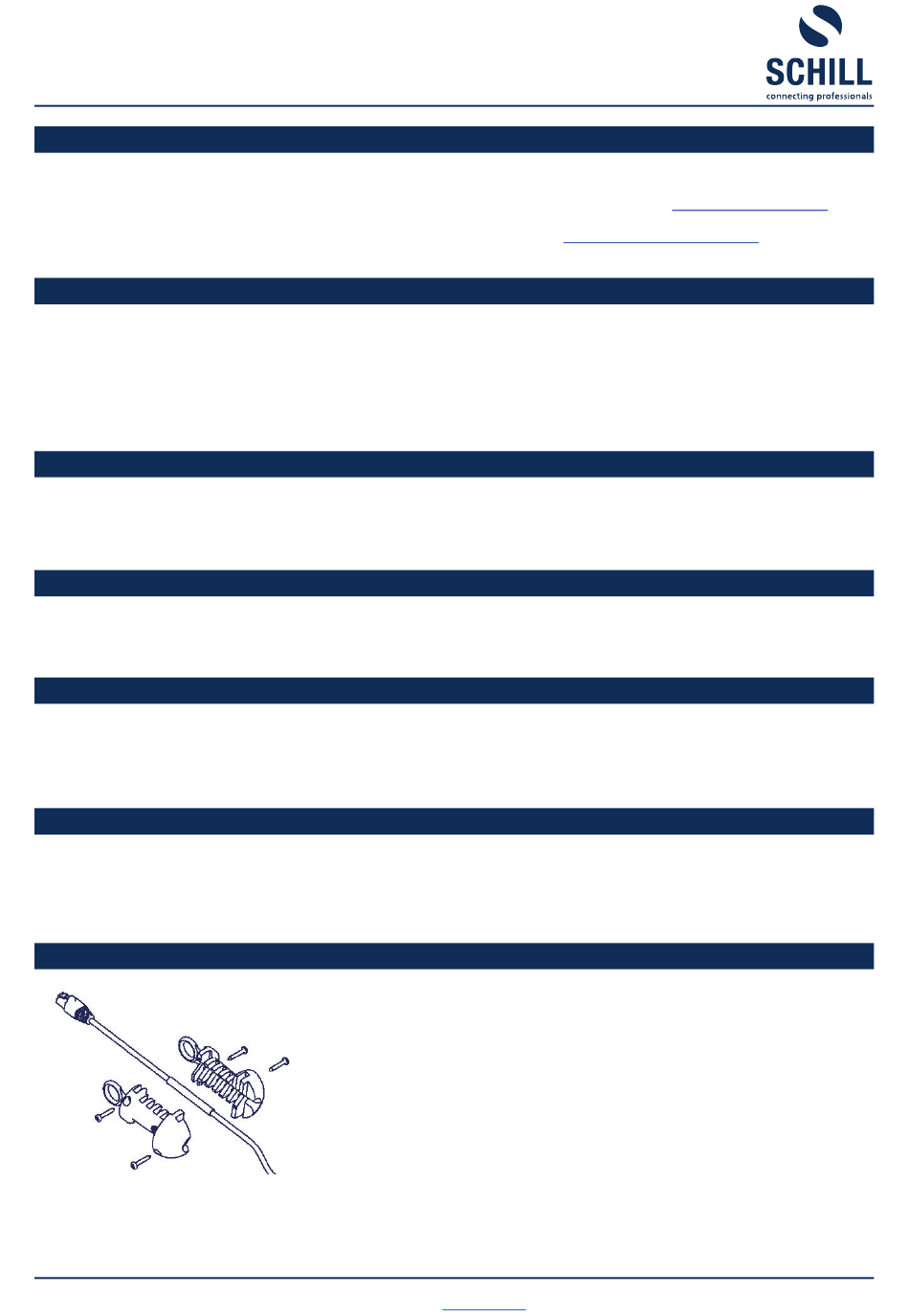

KABELSTOPPER
46755000 Bedienungsanleitung FT_FTE
Schill GmbH & Co. KG, Bruckstraße 44, 70734 Fellbach
Mit dem Kabelstopper stellt man die Griffhöhe des heraushängenden
Kabels individuell ein. Die wirkungsvolle und kabelschonende Lamellen-
Klemmung passt sich unterschiedlichen Kabeldurchmessern von 6 - 12 mm
an. Für dickere Kabel steht eine größere Ausführung zur Verfügung. Der
Stopper dient auch als Sicherung gegen ein Einziehen des Kabels bei
versehentlichem Loslassen. Er sollte daher niemals entfernt werden.
260-EFT 265
