Festool DWC 18-2500 Original Operating Manual
  1. Manuals
  2. Brands
  3. Festool Manuals
  4. Power Screwdriver
  5. DWC 18-2500
  6. Original operating manual
Festool DWC 18-2500 Original Operating Manual

Festool DWC 18-2500 Original Operating Manual

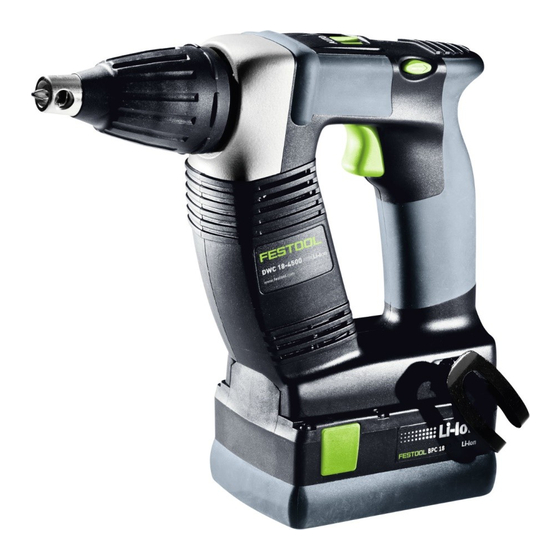

Cordless drywall screwdriver
