Night & Day Furniture ZEST STORAGE DRAWERS Assembly Instructions

T I R O I R S D E R A N G E M E N T « Z E S T »
1

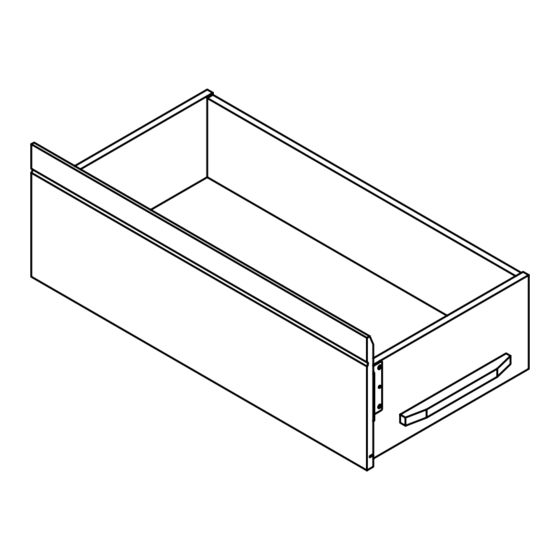

Assembled View
Vue une fois assemblé
3
Hardware in this box •
Please Note: Do not assemble
using power tools. This can cause
the bolts to be overtightened
A Noter: Ne pas assemblé avec de
l'outillage a puissance. Cela peu
causer les boulons a être trop serré.
60mm Bolts
Vis (60mm) x 8
Page 1 de 2
Page 1 of 2
Z E S T S T O R A G E D R A W E R S
2
Parts in this box
Panneau frontal x 2
Drawer Front
Fond de tiroir x 2
Drawer Bottom
Panneau arrière x 2
Back Panel
Quincaillerie incluse
Barrel Nuts
Écrous x 8
Longue clef allen x 1
Échelle 1: 1
Scale 1: 1
15mm Bolts
Vis (15mm) x 16
Pièces dans cette boîte
•
Side Panel
Panneau de côte
x 4
Support Rails
Rails de support
x 6
Wood Dowels Wood Dowels
Goujons de bois Goujons de bois
(M8 x 30mm) (M10 x 40mm)
x 24 x 16
Metal Brackets
Crochets de
Long Allen Key
métal x 4
32mm Wood Screws
Vis à bois (32mm) x 12
4
Fit the Metal Bracket to Side Panels
Adjuster les Crochets de métal aux
Panneaux de côté
Side Panel
Panneau de côte
15mm Bolts
Vis (15mm)
Metal Bracket
Crochet de côte
Remember, Leave these Bolts LOOSE!
Se rappeler: laisser ces vis LCHES.
Lay the Drawer Front on a smooth, flat surface so the
holes are facing upwards.
Déposer le panneau frontal du tiroir, à plat sur une
suface lisse, les trous et les rainures face vers le haut.
Fit the Side Panels to the Drawer Front, fitting the dowels
in the holes. Use two 15mm Bolts to attach the Side Panel
in place, but don't fully tighten these yet. Leave them a bit
loose, to make fitting the Back Panel easier.
Ajuster les panneaux de côte au panneau frontal en
mettant les goujons dans les trous. Utiliser les vis
(15mm) pour mettre le côte en place mais ne pas les
serrer compètement tout de suite. Les laisser un peu
lâche pour faciliter l'ajustement du panneau arrière.
Fit the Support into dowel holes provided on the
Drawer Front.
Mettre le support dans les trous de goujons prévus
sur le panneau frontal.
Assembly Instructions
Instructions pour
l'assemblage
YDR-0119
Dowels (M10)
Goujons (M10)
