IMPORTANT! Two people are required for safe
assembly of the unit.
IMPORTANT! Deux personnes sont nécessaires
pour assembler ce meuble en toute sécurité.
1. Read all instructions before proceeding. Not following instructions could lead to personal harm or damage to your
furniture.
2. Two people are required for safe assembly of the furniture.
3. Replacement parts may be obtained from any of our dealers.
4. KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE
1. Lire toutes les instructions avant de débuter. Le fait de ne pas suivre les instructions peut causer des blessures ou
endommager votre mobilier.
2. Deux personnes sont nécessaires pour assemblage en toute sécurité.
3. Vous pouvez acheter des pièces de rechange chez tous de nos détaillants.
4. CONSERVEZ LES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.
Page 1 of 12 • Comp #P2096 • Revision #0 • 07/2019

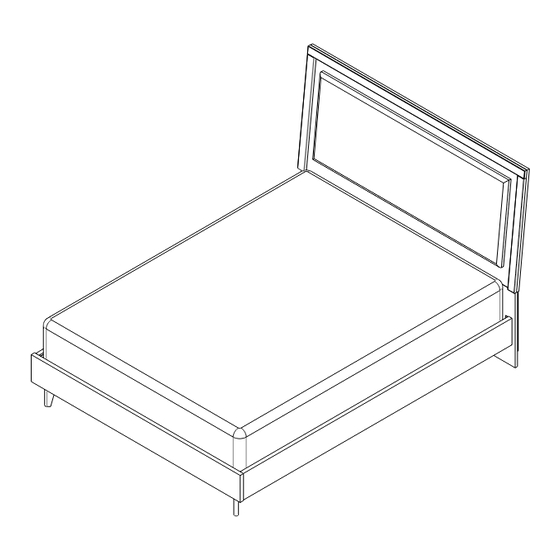

BED ASSEMBLY
ASSEMBLAGE DU LIT
Depending on model purchased, unit may not
be exactly as shown.
Selon le modèle que vous avez acheté, le meuble
peut ne pas ressembler à l'illustration.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for DeFehr Jasper bed
Summary of Contents for DeFehr Jasper bed
- Page 1 BED ASSEMBLY ASSEMBLAGE DU LIT IMPORTANT! Two people are required for safe Depending on model purchased, unit may not assembly of the unit. be exactly as shown. IMPORTANT! Deux personnes sont nécessaires Selon le modèle que vous avez acheté, le meuble pour assembler ce meuble en toute sécurité.
- Page 2 TOOLS REQUIRED / OUTILS NÉCESSAIRES The use of a power screwdriver is #10220 optional where indicated. L'utilisation d'un tournevis électrique est facultative là où elle est indiquée. Hex Key 4mm (included) Clé Hexagonale 4mm (inclus) HARDWARE / QUINCAILLERIE #12250 #10959 #19922 #19923 1”...
- Page 3 STEP 1 1-1/8” Page 3 of 12 • Comp #P2096 • Revision #0 • 07/2019...
- Page 4 STEP 2 Optional/ En option 1” Page 4 of 12 • Comp #P2096 • Revision #0 • 07/2019...
- Page 5 STEP 3 Optional/ En option 1-1/4” For a proper fit, the support should be centred between the brackets on the footboard. There will be a very small overlap on either side. Pour un bon ajustement, le support doit être centré entre les supports du pied de lit.
- Page 6 STEP 4 45mm Page 6 of 12 • Comp #P2096 • Revision #0 • 07/2019...
- Page 7 STEP 5 Headboard, footboard, and bed rails. Connect Brackets at all 4 (four) corners as shown. Tête de lit, pied de lit et rails de lit. Fixer les supports aux 4 (quatre) coins, tel qu’illustré. Page 7 of 12 • Comp #P2096 • Revision #0 • 07/2019...
- Page 8 STEP 6 The brackets may need to be tapped into place to be fully seated. If necessary, slightly loosen the screws in the headboard or footboard brackets to allow for an easier fit. MAKE SURE TO RETIGHTEN THE SCREWS once the brackets are seated.
- Page 9 STEP 7 Optional/ En option 1-1/4” Page 9 of 12 • Comp #P2096 • Revision #0 • 07/2019...
- Page 10 STEP 8 Secure all four corner brackets with one screw. 5/8” Fixez les quatre supports en corniére avec une vis. Optional/ En option STEP 9 1-1/2” Optional/ En option Page 10 of 12 • Comp #P2096 • Revision #0 • 07/2019...
- Page 11 STEP 10 Place one slat at each end of the supports and Optional/ space the remaining two evenly between them. En option Placez une latte à chaque extrémité des 1-1/2” supports et espacez les deux autres de manière égale. Lift bed into place. DO NOT PUSH BED ONCE FULLY ASSEMBLED. Soulever le lit en place.
- Page 12 STEP 11 Queen bed shown / Lit Queen montré. X4 Queen X5 King Lift bed into place. DO NOT PUSH BED ONCE FULLY ASSEMBLED. Soulever le lit en place. NE PAS POUSSER LE LIT UNE FOIS ASSEMBLÉ. Page 12 of 12 • Comp #P2096 • Revision #0 • 07/2019 Printed in Canada...
