Montage Beckengurt

Assembly of the pelvis belt

Aquatec

Orca

Stand: 09/07

Status: 09/07

Revision 00

1. Mit Hilfe der Bohrschablone auf der Rückseite

eine Bohrung Ø 6,5 mm durch die äußere

Wandung herstellen.

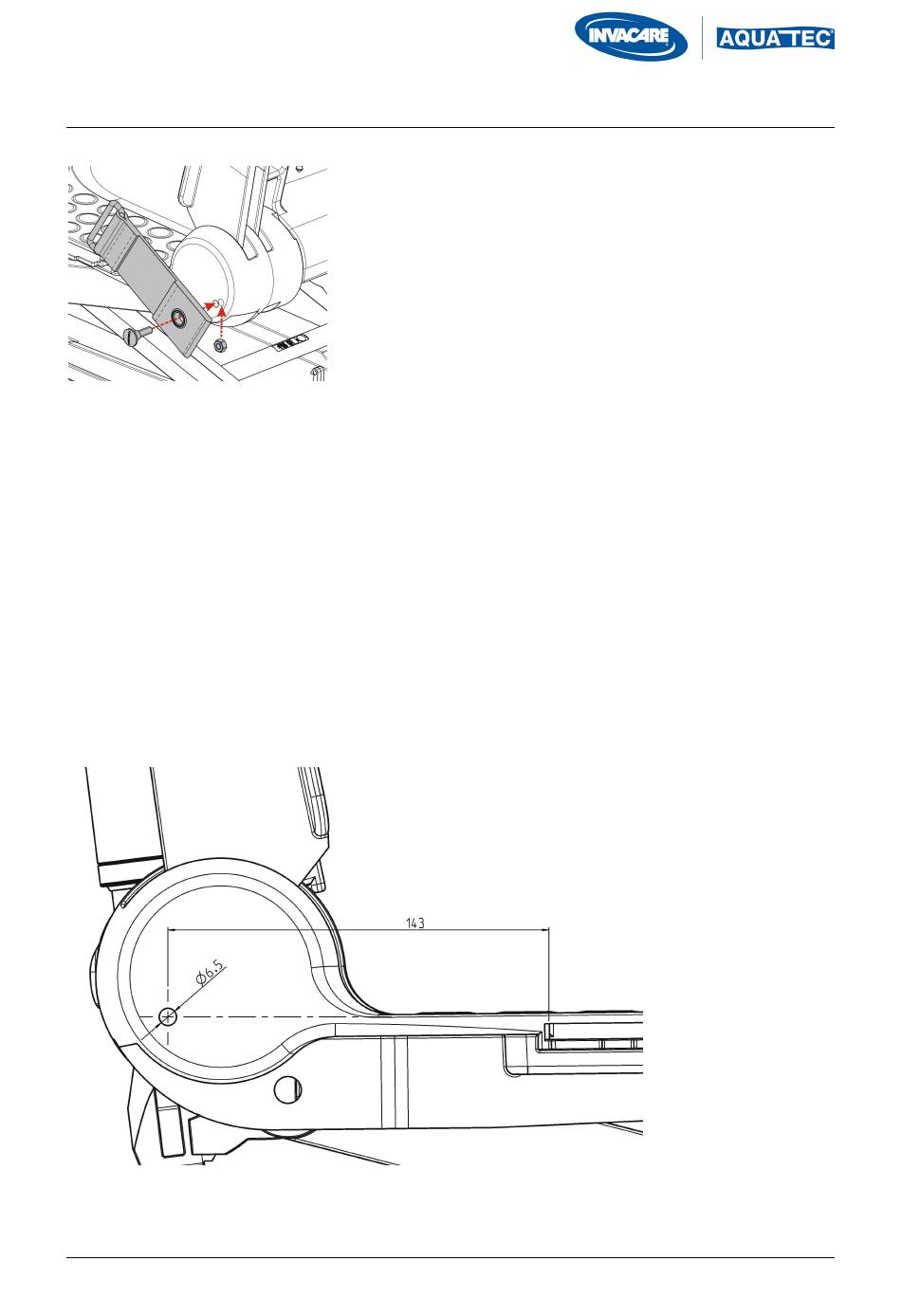

Please use the drilling jig to scribe a mark for

the drill hole. Use a drill (Ø 6,5 mm/ Ø 2.56 in)

to drill a hole through the outside wall only.

2. Schraube durch die Gurtöse in die Bohrung

führen und von der Innenseite die Mutter M6

gegenhalten und befestigen.

Please assemble the belt by using the thread

eye as shown on the drawing. Please hold the

nut (M6) on the inside to fasten assembly.

3. Schritt 1 und 2 auf der anderen Seite wieder-

holen.

Please repeat Step 1 and 2 of the assembling

on the opposite side as well.

Seite 1 von 2

Page 1 of 2

Artikel-Nr.: 1471551

Order No.: 1471551
