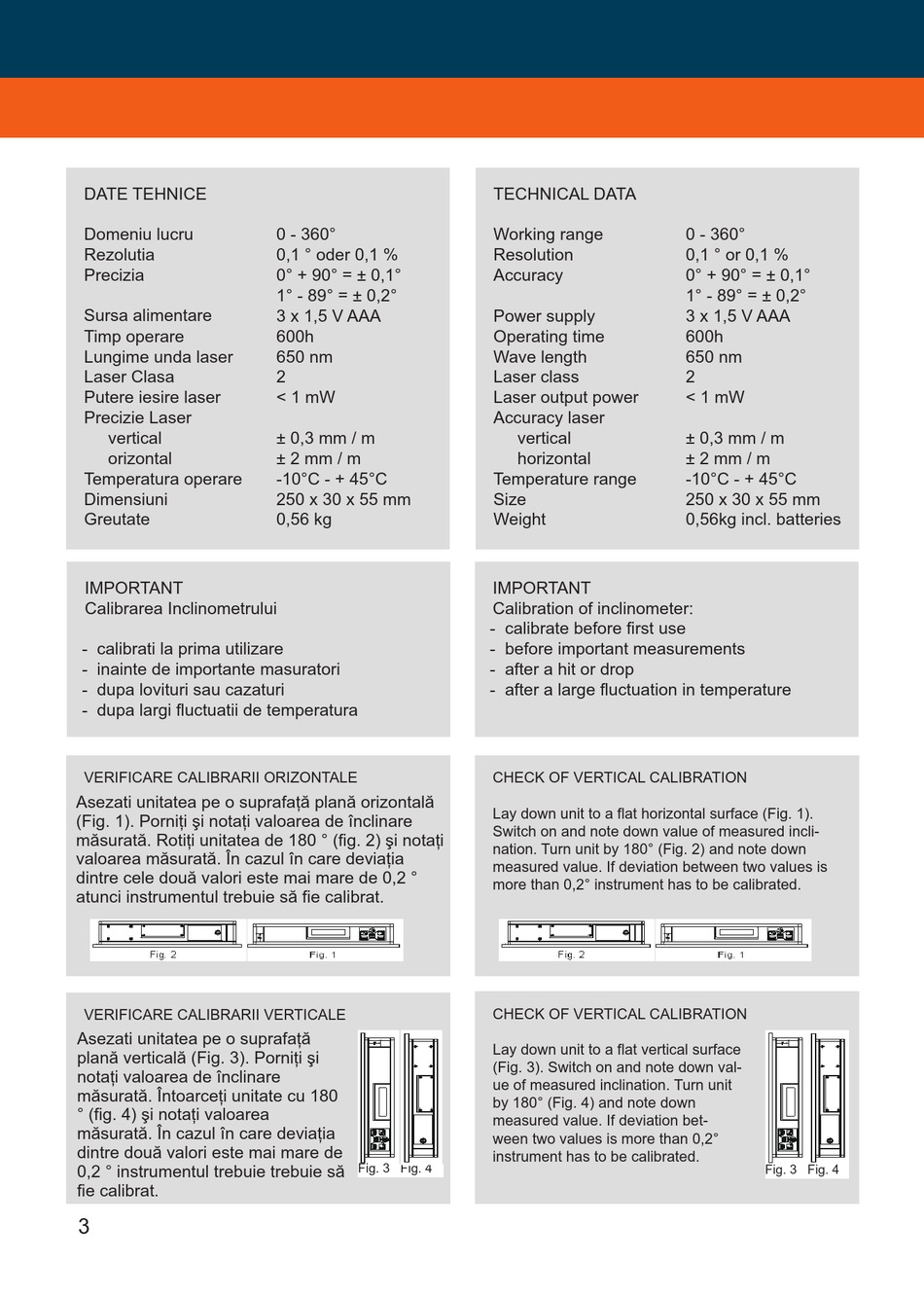

DATE TEHNICE

Domeniu lucru
Rezolutia
Precizia
Sursa alimentare
Timp operare
Lungime unda laser
Laser Clasa
Putere iesire laser
Precizie Laser
vertical
orizontal
Temperatura operare
Dimensiuni
Greutate
IMPORTANT
Calibrarea Inclinometrului
- calibrati la prima utilizare
- inainte de importante masuratori
- dupa lovituri sau cazaturi
- dupa largi fluctuatii de temperatura
VERIFICARE CALIBRARII ORIZONTALE
Asezati unitatea pe o suprafaþã planã orizontalã
(Fig. 1). Porniþi þi notaþi valoarea de înclinare
mãsuratã. Rotiþi unitatea de 180 ° (fig. 2) þi notaþi
valoarea mãsuratã. În cazul în care deviaþia
dintre cele douã valori este mai mare de 0,2 °
atunci instrumentul trebuie sã fie calibrat.
VERIFICARE CALIBRARII VERTICALE
Asezati unitatea pe o suprafaþã
planã verticalã (Fig. 3). Porniþi þi
notaþi valoarea de înclinare
mãsuratã. Întoarceþi unitate cu 180
° (fig. 4) þi notaþi valoarea
mãsuratã. În cazul în care deviaþia
dintre douã valori este mai mare de
0,2 ° instrumentul trebuie trebuie sã
fie calibrat.
3
0 - 360°
0,1 ° oder 0,1 %
0° + 90° = ± 0,1°
1° - 89° = ± 0,2°
3 x 1,5 V AAA
600h
650 nm
2
< 1 mW
± 0,3 mm / m
± 2 mm / m
-10°C - + 45°C
250 x 30 x 55 mm
0,56 kg
Fig. 3 Fig. 4

TECHNICAL DATA

Working range
Resolution
Accuracy
Power supply
Operating time
Wave length
Laser class
Laser output power
Accuracy laser
vertical
horizontal
Temperature range
Size
Weight
IMPORTANT
Calibration of inclinometer:
- calibrate before first use
- before important measurements
- after a hit or drop
- after a large fluctuation in temperature
CHECK OF VERTICAL CALIBRATION
Lay down unit to a flat horizontal surface (Fig. 1).
Switch on and note down value of measured incli-
nation. Turn unit by 180° (Fig. 2) and note down
measured value. If deviation between two values is
more than 0,2° instrument has to be calibrated.
CHECK OF VERTICAL CALIBRATION
Lay down unit to a flat vertical surface
(Fig. 3). Switch on and note down val-
ue of measured inclination. Turn unit
by 180° (Fig. 4) and note down
measured value. If deviation bet-
ween two values is more than 0,2°
instrument has to be calibrated.
0 - 360°
0,1 ° or 0,1 %
0° + 90° = ± 0,1°
1° - 89° = ± 0,2°
3 x 1,5 V AAA
600h
650 nm
2
< 1 mW
± 0,3 mm / m
± 2 mm / m
-10°C - + 45°C
250 x 30 x 55 mm
0,56kg incl. batteries
Fig. 3 Fig. 4
