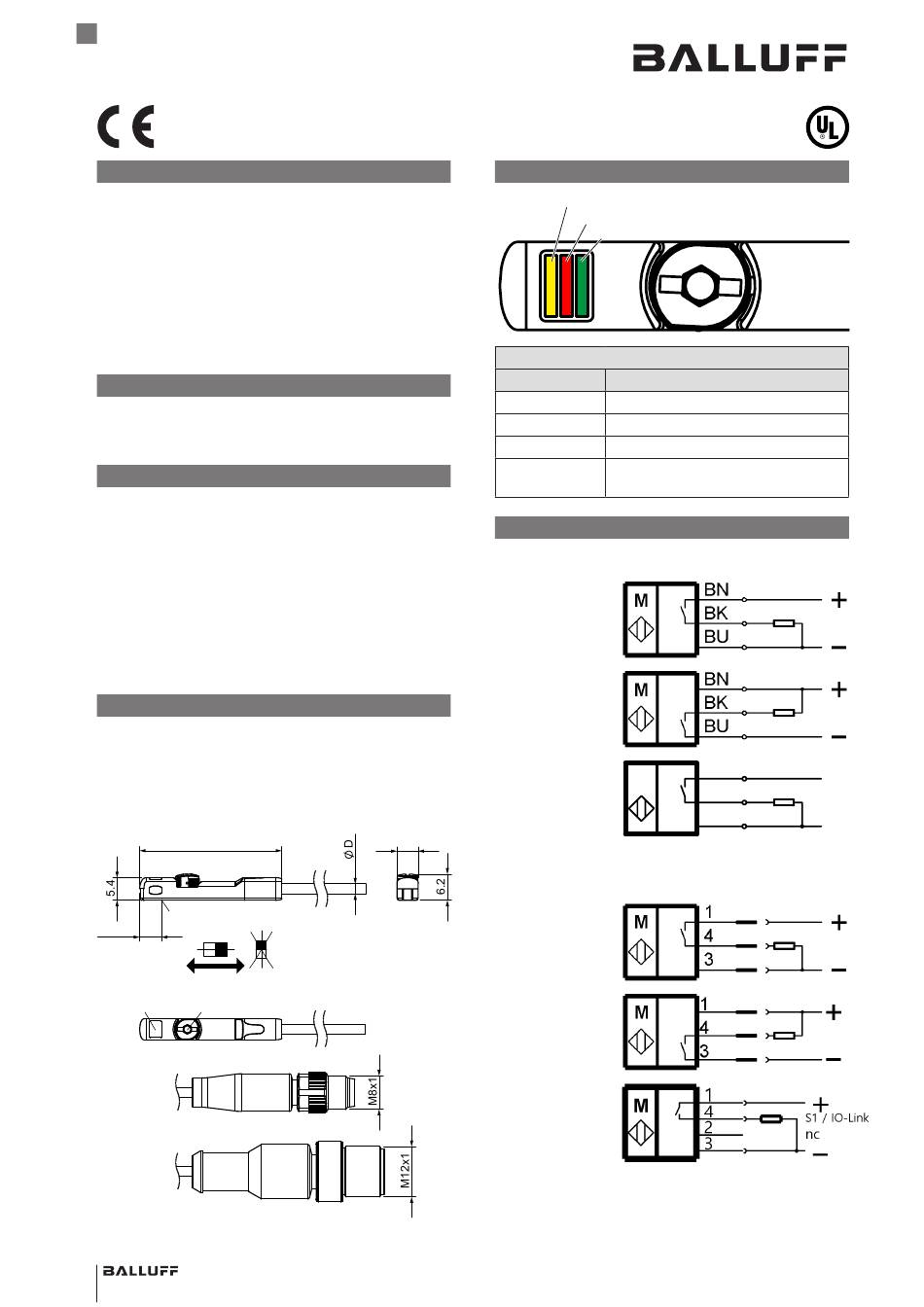

BMF 415KW-HA _ _ _ -W-5- _ _ -...
Magnetfeld-Sensoren
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der
aktuellen EMV-Richtlinie entsprechen.
Bestimmungsgemäße Verwendung
Sensoren der Sensorfamilie BMF 415 dienen zum Erfassen
von Kolbenpositionen pneumatischer und hydraulischer
Zylinder in Schweißfeld-Applikationen. Die einwandfreie
Funktion gemäß den Angaben in den technischen Daten
wird nur mit original Balluff Zubehör zugesichert, die Ver-
wendung anderer Komponenten bewirkt Haftungsaus-
schluss.
Eine nichtbestimmungsgemäße Verwendung ist nicht
zulässig und führt zum Verlust von Gewährleistungs- und
Haftungsansprüchen gegenüber dem Hersteller.
Download weiterer Anleitungen
Eine ausführliche Betriebsanleitung erhalten Sie im Internet
unter unter www.balluff.com oder per E-Mail bei
service@balluff.de.
Allgemeines zur Sicherheit
Die Installation und die Inbetriebnahme sind nur durch
geschultes Fachpersonal zulässig.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Geräts keine Gefahren für
Personen und Sachen entstehen können. Bei Defekten
und nicht behebbaren Störungen des Geräts ist dieses
außer Betrieb zu nehmen und gegen unbefugte Benutzung
zu sichern.
Abmessungen und Funktion
Die Magnetfeld-Sensoren der Familie BMF 415 sind immun
gegen magnetische Störfelder und für die Anwendung in
Pneumatik- und Hydraulikzylindern mit einer 5-mm-T-Nut
entwickelt worden. Sie kommen in Schweißfeld-Applikatio-
nen (AC- und MFDC-Anlagen) zum Einsatz.
34
aktive Fläche
~5.2
BMF 415KW-...-Kabel
LED Befestigungsschraube
BMF 415KW-...-S49/S75
BMF 415KW-...-S4
1
deutsch
5
(magnetischer Positionsgeber
N-S oder S-N axial-polarisiert
zur Bewegungsrichtung)
Abmessungen und Funktion (Fortsetzung)
Gelb
Rot
Grün
LED
Farbe
Grün
Gelb
Rot
Alle LEDs
Spezielle Störungsanzeige
(Grün/Gelb/Rot)
Elektrischer Anschluss
Kabelvarianten:
BMF...-HAPS-...
BMF...-HANS-...
M
BMF...-HAKKI-...
Steckervarianten:
BMF...-HAPS-...
BMF...-HANS-...
BMF...-HAKKI-...
Funktion
Betriebsanzeige
Funktions anzeige
Störungs anzeige
BN
+
BK
S1/IO-Link
BU
−
