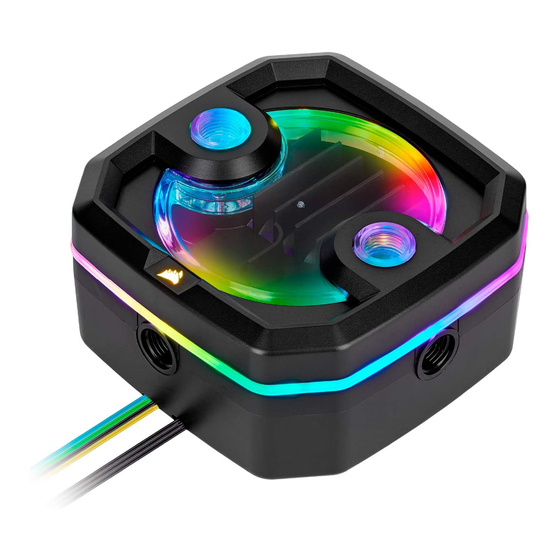

XD3 RGB
Pump/Reser voir Combo
corsair.com/downloads
Advertisement
Related Manuals for Corsair HYDRO X Series
Summary of Contents for Corsair HYDRO X Series
- Page 1 SUPPORT: support.corsair.com YOUTUBE: youtube.com/corsairhowto © 2019 CORSAIR MEMORY Inc. All rights reserved. CORSAIR and the sails logo are registered trademarks in the United States and/or other countries. All other trademarks are the property of their respective owners. Product may vary slightly Pump/Reser voir Combo from those pictured.
-
Page 2: Table Of Contents
ENGLISH ............1 FRANÇAIS ........... 11 DEUTSCH ........... 21 ITALIANO ............. 31 ESPAÑOL ............ 41 PУССКИЙ ............. 51... -
Page 3: English
Note: CORSAIR iCUE Commander PRO or CORSAIR Lighting Node PRO are required for driving and controlling the RGB LED illumination. CORSAIR iCUE Commander PRO is required for automatic control of the pump and F — x1 CORSAIR G1/4˝ TEMPERATURE SENSOR PLUG L —... - Page 4 2. The fan adapter brackets can be mounted horizontally thus allowing free movement along the horizontal axis. MOUNTING THE XD3 RGB TO A CORSAIR XR RADIATOR 3. Secure the XD3 RGB (A) with the Secure the XD3 RGB (A) with the preinstalled...
- Page 5 ENGLISH MOUNTING THE XD3 RGB TO A CASE FAN MOUNTING THE XD3 RGB DIRECTLY TO A CASE FAN SLOT Secure the XD3 RGB (A) with the preinstalled 120mm Locate the suitable cut-out hole pattern in the chassis that would fit 88mm x 55mm hole pattern (if mounting or 140mm fan mounting adapter plate (C) to a fan the XD3 RGB directly) or 27.5mm x 55mm if using the perpendicular mounting bracket.
- Page 6 Optionally, you can use the top G1/4 port as an INLET (return) line as well (Figure 2 and 3). visual effects. CORSAIR iCUE Commander PRO is required 3. Install the CORSAIR G1/4 Temperature Sensor Plug (F) into the G1/4 port located on the base of the unit. for automatic control of the pump and for monitoring the liquid Do not install the temperature sensor on any of the top ports.
- Page 7 However, you can connect one (1) XC7/XC9 water block, two (2) XG7 RGB water blocks and one (1) XD3 RGB pump unit for a total of four (4) devices. Do not mix CORSAIR is emptied.
-
Page 8: Français
D'ALIMENTATION - ATX 24 x1 K — VIS PAPILLON M3 x8 Note: Le CORSAIR iCUE Commander PRO ou le CORSAIR Lighting Node PRO sont nécessaires pour activer et E — PRISES CORSAIR G1/4˝ x3 contrôler l’éclairage LED RGB. Le CORSAIR iCUE Commander PRO est nécessaire pour le contrôle automatique L —... - Page 9 être fixés horizontalement ce qui leur permet un mouvement libre le long de l'axe horizontal. MONTAGE DU XD3 RGB SUR UN CORSAIR RADIATEUR 3. Fixez l'XD3 RVB (A) avec le support Fixez l'XD3 RVB (A) à l'aide de la plaque...
- Page 10 FRANÇAIS MONTAGE DU XD3 RGB SUR UN CORSAIR VENTILATEUR BOÎTIER MONTAGE DU XD3 RGB DIRECTEMENT SUR LA TÔLE DU BOÎTIER Fixez l'XD3 RVB (A) à l'aide de la plaque d'adaptation Cherchez le modèle de découpe approprié dans le châssis qui convient au modèle de trou de 88mm x 55mm préinstallée pour le montage du ventilateur de...
- Page 11 également utiliser le port G1/4 du haut avec tube intégré comme ligne d’entrée (retour) (Figure 2 et 3). pour le contrôle automatique de la pompe et pour surveiller la 3. Installez le connecteur de sonde de température CORSAIR G1/4 (F) dans le port G1/4 situé au bas du température du liquide en utilisant la suite logicielle iCUE.
- Page 12 ON sur le bloc d’alimentation. Le moteur de la CORSAIR vous recommande de ne pas raccorder plus de trois (3) appareils RGB Hydro X Series de tout type pour une connexion en série sur un seul canal. Cependant, vous pouvez raccorder un (1) bloc à eau pompe va être amorcé...
-
Page 13: Deutsch
O — FÜLLFLASCHE UND KÜHLMITTEL CORSAIR XL5 D — x1 24-PIN-NETZTEILBRÜCKE ATX J — x4 SCHRAUBE M4x8mm Hinweis: CORSAIR iCUE Commander PRO oder CORSAIR Lighting Node PRO werden zum Ansteuern und Steuern E — x3 STECKER CORSAIR G1/4˝ K — x8 FINGERSCHRAUBE M3 der RGB-LED-Beleuchtung benötigt.“... - Page 14 Achse ermöglicht. dass eine freie Bewegung entlang der horizontalen Achse möglich ist. MONTAGE DES XD3 RGB AN EINEN CORSAIR KÜHLER 3. Befestigen Sie den XD3 RGB (A) mit Befestigen Sie den XD3 RGB (A) mit der der senkrechten Halterung auf einer...
- Page 15 DEUTSCH MONTAGE DES XD3 RGB AN EINEN GEHÄUSELÜFTER MONTAGE DES XD3 RGB DIREKT AN DAS GEHÄUSEBLECH Befestigen Sie den XD3 RGB (A) mit der Suchen Sie das passende Lochmuster für das 88mm x 55mm Lochmuster (bei direkter Montage des XD3 vorinstallierten 120mm oder 140mm Adapterplatter RGB) oder die 27.5mm x 55mm bei Verwendung der senkrechten Halterung.
- Page 16 (Abbildung 2 und 3). iCUE-Software benötigt. 3. Setzen Sie den CORSAIR G1/4 Temperatursensorstecker (F) in den G1/4-Port an der Unterseite des Die XD3 RGB Pumpe Reservoir kann entweder direkt Geräts ein. Installieren Sie den Temperatursensor nicht an einem der oberen Ports.
- Page 17 3. Kann ich den RGB-Header direkt an mein Mainboard anschließen? ATX-Kabel des Netzteils an. Dadurch können Nein, können Sie nicht. Die RGB-Funktion ist nur mit dem CORSAIR iCUE Commander PRO und den Sie Ihren XD3 RGB einschalten, ohne den PC einzuschalten (Abbildung 1).
-
Page 18: Italiano
Tale azione può provocare danni meccanici, elettrici o chimici irreparabili che possono invalidare la garanzia. Per un elenco di compatibilità esatto e aggiornato del prodotto, si prega di consultare il sito web di CORSAIR. CONTENUTO DELLA CONFEZIONE A —... - Page 19 120mm o 140mm (C) già di adattamento - da 120mm o 140mm montata al radiatore CORSAIR XR, utilizzando le - per il montaggio della ventola (C), viti da 6mm (0,25˝) M4P0,7 fornite con il radiatore utilizzando quattro viti a testa zigrinata CORSAIR XR.
- Page 20 ITALIANO MONTAGGIO DELL'XD3 RGB SU UNA VENTOLA DEL CASE MONTAGGIO DELL'XD3 RGB DIRETTAMENTE SULLA LAMIERA DEL CASE Fissare l’XD3 RGB (A) con la piastra di adattamento Identificare nel telaio la serie di fori che corrispondono alle misure 88mm x 55mm (in caso di montaggio da 120mm o 140mm (C) già...
- Page 21 Non installare il sensore di temperatura su nessuna delle porte superiori. La pompa-serbatoio XD3 RGB può essere collegata al 4. Chiudere le restanti tre (3) porte aperte (non utilizzate) con le spine CORSAIR G1/4 in dotazione e serrarle controller CORSAIR appropriato direttamente o utilizzando una moneta (Plug Tool) (L).
- Page 22 Spegnere CORSAIR consiglia di collegare non più di tre (3) dispositivi Hydro X Series RGB di qualsiasi tipo collegati in serie su un singolo canale. Tuttavia, è possibile collegare un (1) XC7/XC9 blocco ad acqua, due (2) (OFF) l'alimentazione prima che il serbatoio si svuoti.
-
Page 23: Español
24 horas para asegurarse de que el sistema está sellado de forma segura y funciona de forma fiable. La garantía de CORSAIR no cubre ningún daño de hardware que resulte de un ensamblaje mal ejecutado, inapropiado o precipitado de su sistema de enfriamiento de agua personalizado. - Page 24 120mm o 140mm (C) al radiador de 120mm o 140mm (C) usando cuatro CORSAIR XR con los cortos M4XP0.7 de 6mm tornillos de mariposa M3 (K). (0.25˝) suministrados con el propio radiador CORSAIR XR.
- Page 25 ESPAÑOL MONTAJE DE XD3 RGB A UN VENTILADOR DE CAJA MONTAJE DEL XD3 RGB DIRECTAMENTE EN LA CAJA DE CHAPA Asegurar el XD3 RGB (A) con la placa adaptadora Localizar en el chasis el patrón de orificios recortados adecuados que se ajuste al patrón de orificios para el montaje del ventilador preinstalada de 88mm x 55mm (si se monta directamente el XD3 RGB) o 27.5mm x 55mm si se usa el soporte de 120mm o 140mm (C) a un ventilador usando...
- Page 26 ENTRADA (retorno) (Figura 2 y 3). temperatura del líquido usando el paquete de software iCUE". 3. Instale el tapón del sensor de temperatura CORSAIR G1/4 (F)en el puerto G1/4 ubicado en la base de la La bomba/depósito XD3 RGB puede conectarse al controlador unidad.
- Page 27 G1/4 con el refrigerante CORSAIR XL5 Si bien es posible utilizar XD3 RGB sin un CORSAIR iCUE Commander PRO, al hacerlo se eliminará el control automático de velocidad de la bomba en el software CORSAIR iCUE. La velocidad de la bomba utilizando un frasco de llenado a unos 0.5cm (1/5˝)
-
Page 28: Pусский
Данное краткое руководство является общим руководством по установке и не распространяется на специфику конкретного случая и установку радиатора. Компания CORSAIR рекомендует Вам тщательно протестировать Вашу систему охлаждения в течение не менее 24 часов для обеспечения надежной герметизации и работы системы. Гарантия CORSAIR не распространяется... - Page 29 Короткими винтами M4XP0.7 длиной 6mm накатной головкой закрепите XD3 RGB (0,25˝), поставленными в комплекте с радиатором (A) с перпендикулярным крепежным CORSAIR XR, прикрепите XD3 RGB (A) с уже кронштейном к промежуточной установленной промежуточной монтажной плитой монтажной плите (C) вентилятора вентилятора размером 120mm или 140mm (C) к...
- Page 30 PУССКИЙ МОНТАЖ БЛОКА XD3 RGB К КОРПУСУ ВЕНТИЛЯТОРА МОНТАЖ БЛОКА XD3 RGB НЕПОСРЕДСТВЕННО К МЕТАЛЛИЧЕСКОМУ КОРПУСУ С помощью четырех поставленных в комплекте Расположите в шасси подходящую координатную сетку вырезных отверстий, в которой может разместиться самонарезающихся винтов (G) вентилятора рисунок отверстий 88mm x 55mm, если XD3 RGB монтируется напрямую, или 27.5mm x 55mm, если прикрепите...
- Page 31 на основании блока. Не устанавливайте датчик температуры на любом из верхних отверстий. соответствующему контроллеру CORSAIR либо 4. Закройте оставшиеся три (3) открытых (неиспользуемых) порта с включенными вилками CORSAIR G1/4 и напрямую, либо последовательно подключить к другим затяните их с помощью монеты (Плуг Тоол) (L). Воздержитесь от использования отвертки, так как это может...
- Page 32 через систему. Выключите питание, прежде чем резервуар станет пустым. Не дайте насосу работать CORSAIR рекомендует подключать не более трех (3) RGB устройств серии Hydro X Series любого типа, последовательно подключенных к одному каналу. Тем не менее, Вы можете подключить один (1) блок...
