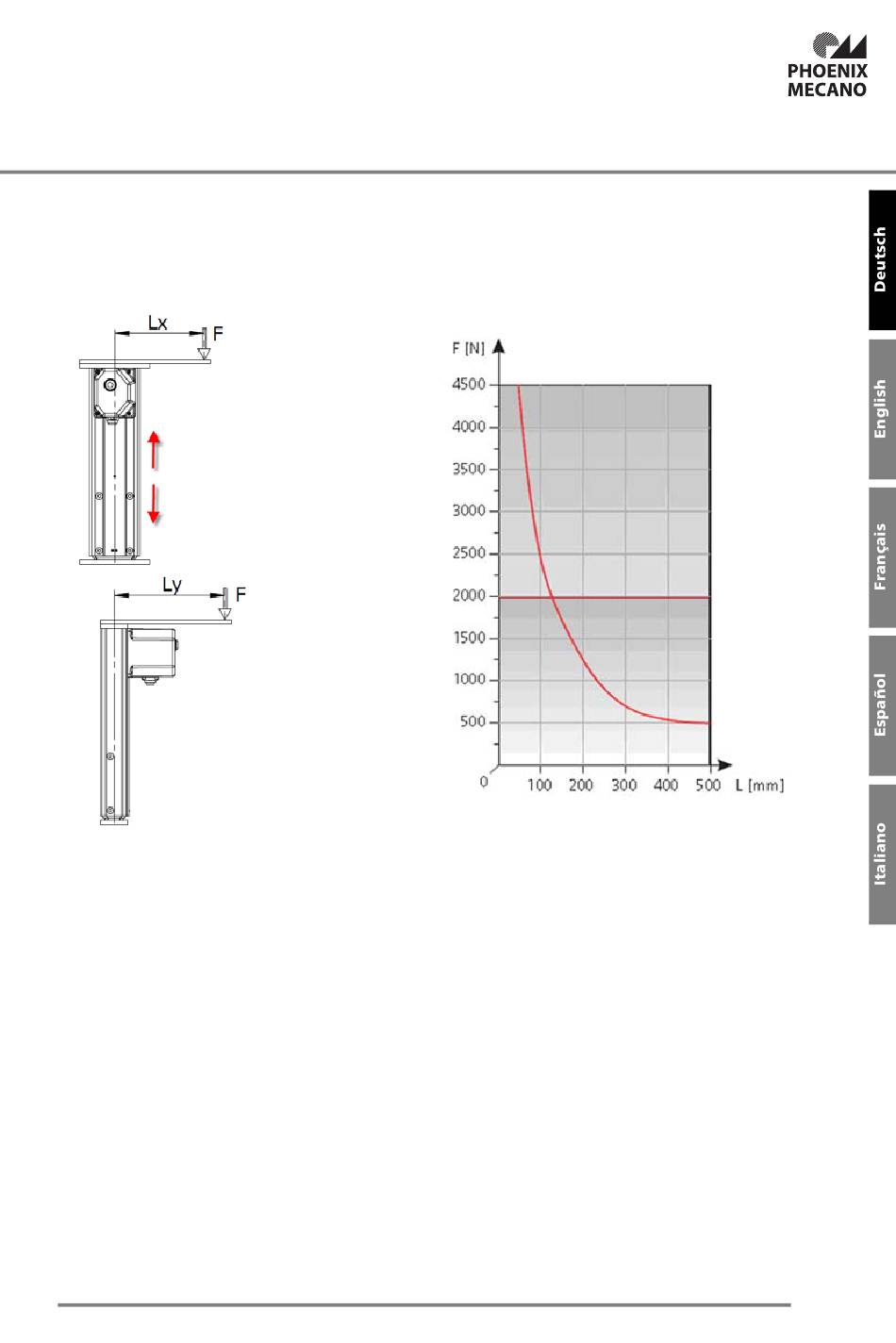

6.4.2 Seitliche Belastungen

Die seitliche Belastung F darf die Werte gemäß dem Diagramm für Dauerbetrieb nicht
übersteigen. Kurzfristig sind höhere, statische Belastungen möglich. Bei hohen seitlichen
Belastungen sollte auf jedem Fall immer das Twin-System verwendet werden.
M = L xF= 250 Nm (dynamisch)
x x
F = 2000 N (Ausführung A)
Druck
F = 4500 N (Ausführung B)
Druck
F = 2000 N (Ausführung A)
Zug
F = 4000 N (Ausführung B)
Zug
M = L xF= 250 Nm (dynamisch)
y y

6.5 Emissionen

Der A-bewertete äquivalente Dauerschalldruckpegel dieser Lineareinheiten liegt unter 60dB(A)
bei 30 cm Mikrofonabstand.
6. Produktinformationen
Hubgeschwindigkeit
8 mm/s
Hubgeschwindigkeit
20 mm/s
