WARTUNG

- Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des
Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleißteilen wie Dreh- und
Schiebereglern.
- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät
außer Betrieb zu setzten und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus
der Steckdose ziehen!
BEDIENELEMENTE
BEZEICHNUNGEN
B
1
3
9
B A
2
4
10
13

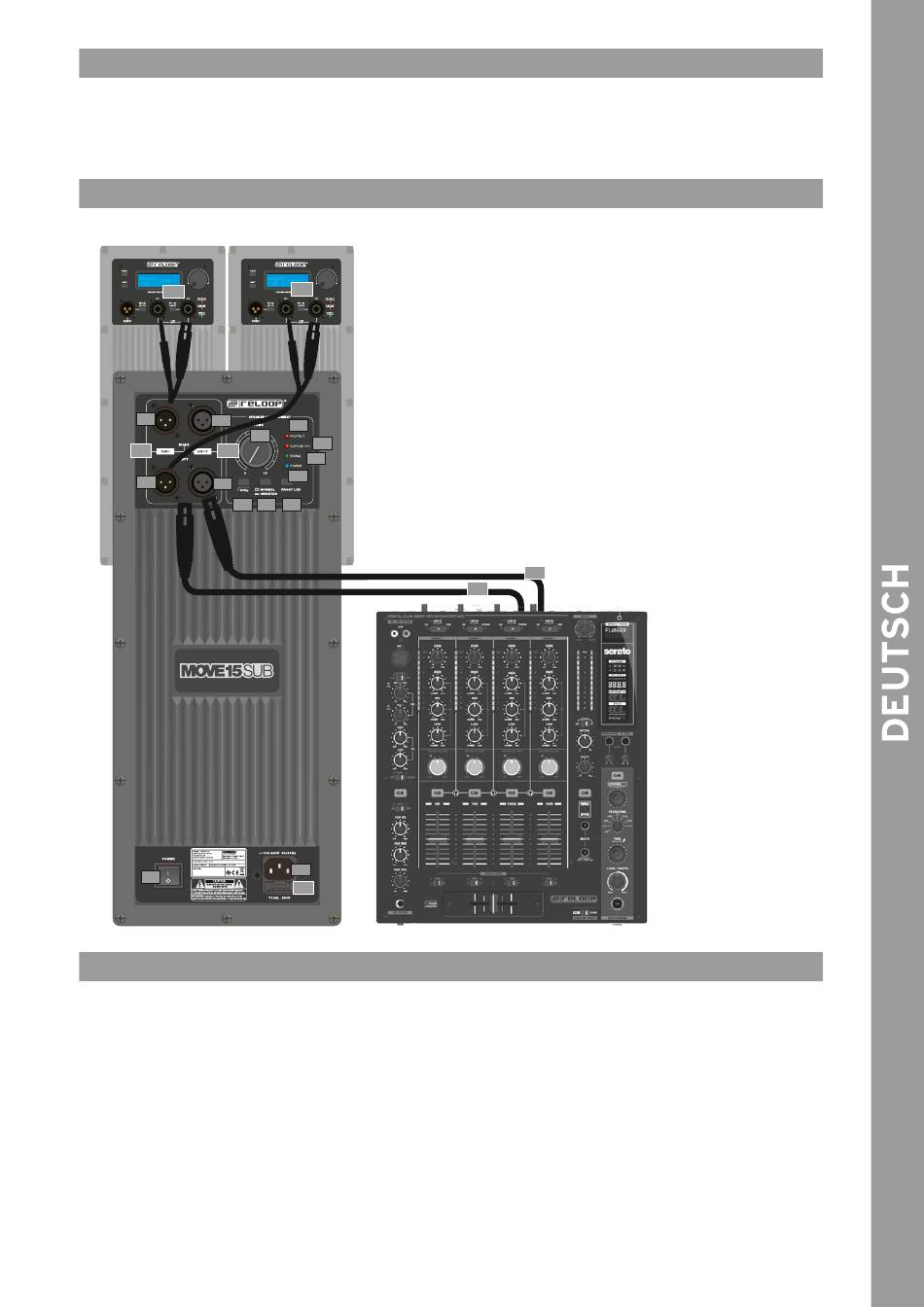

ANSCHLÜSSE
A) Verbinden Sie den gewünschten Kanal Ihrer vorverstärkten Signalquelle (z.B. Mischpult) mit den Signal-Eingangsbuchsen RIGHT LINE INPUT (3) oder LEFT LINE INPUT (4).
B) PA-Topteile, wie z.B. MOVE 12 und 15, können über RIGHT THRU (1) und LEFT THRU (2) angeschlossen werden.
C) Verbinden Sie den Netzanschluss (14) mit dem Netzkabel und schließen Sie es an Ihre Steckdose an.
BEDIENUNG
1. Lautstärke auf ein Minimum reduzieren:
Bevor Sie das Gerät einschalten, reduzieren Sie die Lautstärke über das Menü so weit wie möglich.
2. Strom einschalten:
Nachdem alle Anschlüsse vorgenommen wurden, das Gerät mit dem POWER-Schalter (13) einschalten.
3. Lautstärkeregelung:
Sie regeln die Lautstärke des PA-Lautsprechers mit der Laustärkereglung VOLUME (9).
Wenn die Endstufe bei hoher Lautstärke sehr große Leistung liefern muss, besteht die Gefahr einer Übersteuerung (Clipping). Sollte die LIMITER-LED (10) rot aufleuchten,
ist die Lautstärke so zu verringern, dass diese nicht mehr rot leuchten. So verhindern Sie eine Übersteuerung der Endstufe und eine Verzerrung des Ausgangssignals.
4. Schutzschaltungen
Beim MOVE 15 SUB wurden verschiedene Schutzschaltungen verwendet, um die Endstufe, Lautsprecher und elektronischen Komponenten zu schützen. Sobald eine Schutzschaltung während
des Betriebs aktiviert wird, leuchtet die CLIP/LIMITER-LED (6) rot auf. Verringern Sie in diesem Fall die Lautstärke bis die CLIP/LIMITER-LED nicht mehr leuchtet.
1. RIGHT THRU: Gibt das Eingangssignal von RIGHT MIC/LINE INPUT über XLR aus.
2. LEFT THRU: Gibt das Eingangssignal von LEFT MIC/LINE INPUT über XLR aus.
3. RIGHT LINE INPUT: Anschlussbuchse für Line-Signale, mit XLR zu verbinden.
4. LEFT LINE INPUT: Anschlussbuchse für Line-Signale, mit XLR zu verbinden.
B
5. PROTECT-LED: Leuchtet bei Überhitzung rot auf, durch z.B. eine falsche Eingangsspannung.
Daraufhin schaltet das Verstärkermodul um vor Schadenseinwirkung zu schützen.
6. CLIP/LIMITER-LED: Leuchtet bevor das Verstärkermodul übersteuert rot auf. Die Lautstärke sollte bei
Übersteuerung im Menü und am Zuspieler reduziert werden, sodass die LED maximal bei
Pegelspitzen aufleuchtet. Andernfalls wird die Klangqualität stark beeinträchtigt und es können
dauerhafte Schäden am Lautsprecher entstehen.
7. SIGNAL-LED: Die LED leuchtet grün auf wenn ein Signal an RIGHT LINE INPUT oder LEFT LINE INPUT anliegt.
8. POWER-LED: DIE LED leuchtet blau wenn der PA-Lautsprecher mit Strom versorgt wird und eingeschaltet ist.
9. VOLUME: Lautstärkeregelung, einstellbar in einem Bereich von 0-10.
10. 30 Hz HPF Schalter: Ist der 30 Hz High-Pass Filter aktiviert (gedrückt),
5
werden alle Signale unter 30 Hz herausgefiltert.
6
11. PHASE-Schalter: Ist INVERTED aktiviert (gedrückt), wird die Phase des PA-Lautsprechers umgekehrt.
Ist NORMAL aktiviert, findet keine Phasenumkehrung statt.
7
12. FRONT LED-Schalter: Die vorderseitige LED kann Aufschluss über die Stromversorgung des
8
PA-Lautsprechers geben. Durch Drücken des Schalters kann diese aktiviert oder deaktiviert werden.
13. POWER-Schalter: Ein-/Ausschalter
11 12
14. Netzanschluss und Sicherung
14
C
- Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät
sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer La-
gerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.
A
A
