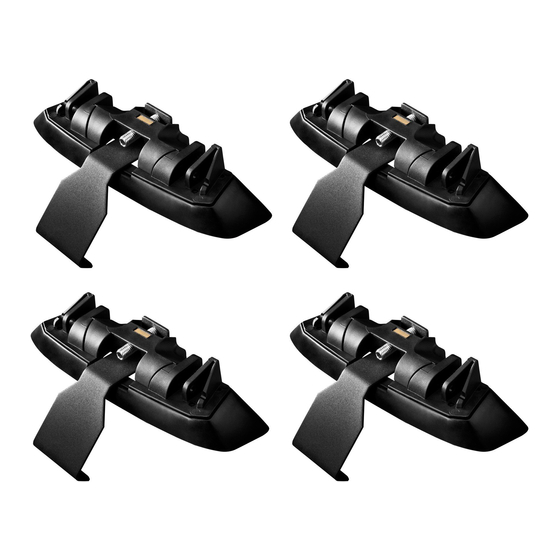

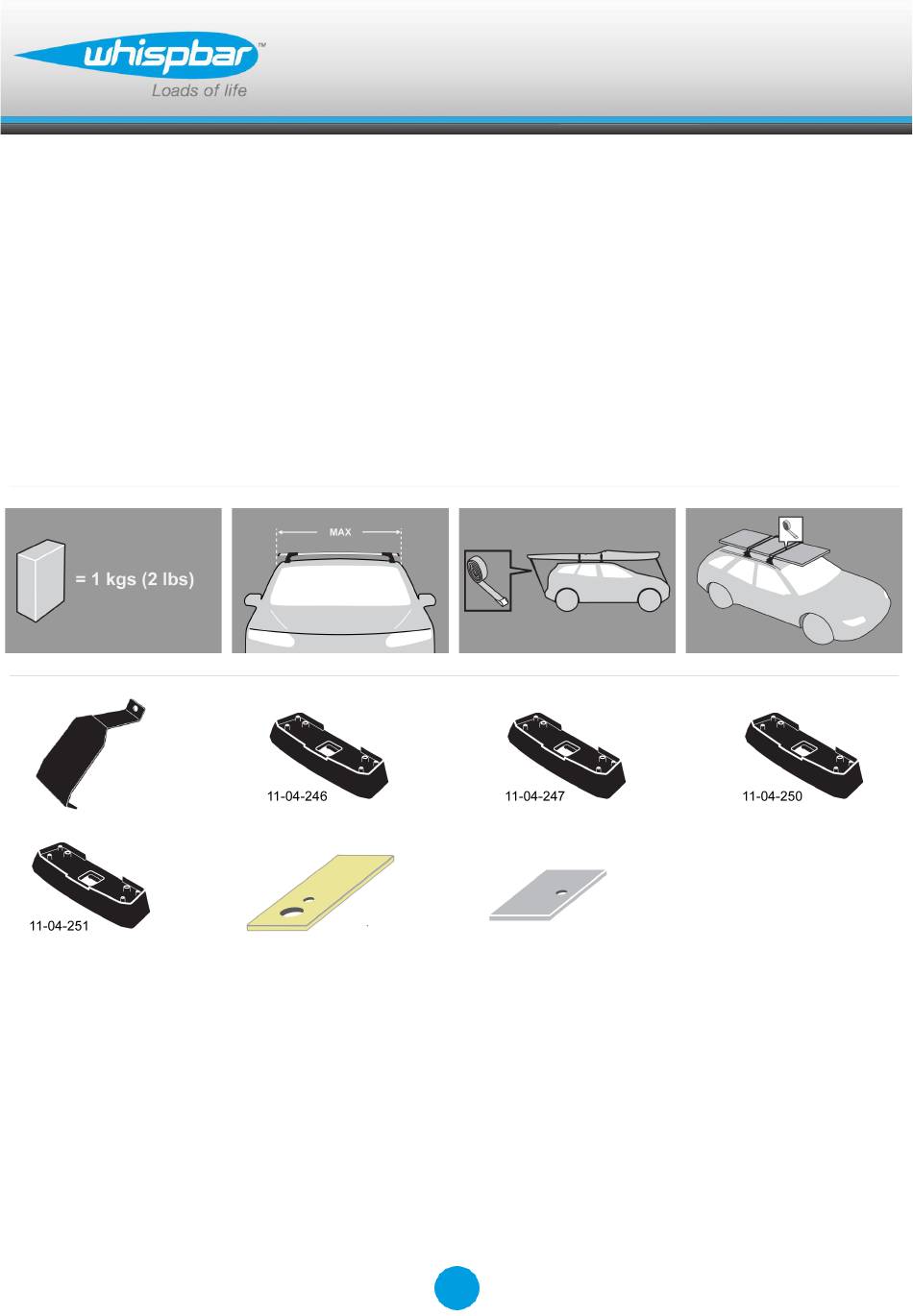

- Page 1 K390W Fitting Kit GB Fitting Instructions for Basic Carrier PL Instrukcja systemu montażu Revision No:...
- Page 2 Fitting Kit K390W MAX kgs (lbs) Audi A4 / S4 , 4dr Sedan 07-+ 75 kgs (165 lbs) 75 kgs (165 lbs) A4 / S4 , 4dr Sedan 08-+ 75 kgs (165 lbs) 75 kgs (165 lbs) A4 / S4 , 4dr Sedan 08-+...
-
Page 3: First Time Installation
Fitting Kit K390W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D. - Page 4 Fitting Kit K390W Use keys to remove covers. Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment. Ensure each end of the crossbar is adjusted...
- Page 5 Fitting Kit K390W Remove locking screw. Apply protective strip as shown. Trim if required. A= Clear B= Grey Attach clamp to each leg. NOTE; clamps may have labels showing their positions on the vehicle (For example; "Front Right").
- Page 6 Fitting Kit K390W Refit locking screw so that it goes through the hole in the clamp. Do not begin to tighten the locking screw. Refer to the underside of the pad for the part number. Letters refer to the pad part numbers and position.
- Page 7 Fitting Kit K390W Fit rubber pads (supplied with fitting kit) to foot. Pad may vary in shape to that shown. Make sure the pad fits into the holes underneath the foot. Fitment Place crossbar on vehicle. Minimum recommended spacing between the bars is 700mm (27 1/2") (unless otherwise stated).
- Page 8 Fitting Kit K390W Locate vehicle's fixed points. Clamps directly to edge of roof under the doors, pin locates in hole on vehicle Adjust the legs on the crossbar so that they are positioned equally from the ends of the crossbar, and the clamps engage firmly on the body work of the vehicle.
- Page 9 Fitting Kit K390W Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
-
Page 10: Maintenance
Fitting Kit K390W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order. - Page 11 Fitting Kit K390W A loaded roof rack system can alter the performance of your vehicle. Be especially aware of the effects of side winds, changing of direction, and braking performance. Avoid rapid acceleration and deceleration. Drive carefully. Note that the total height of the vehicle increases when upright loads are carried.
- Page 12 Fitting Kit K390W Pierwszy montaż Sprawdź zawartość opakowania i upewnij się, czy zawiera wszystkie części znajdujące się na liście. Jeśli nie, skontaktuj się z odpowiednim sklepem. Kit pasuje do belek typu A, B, C oraz D. Instrukcja opisuje sposób montażu belek typu A.
- Page 13 Fitting Kit K390W Odkręć osłony za pomocą klucza. Zdejmij osłony za pomocą klucza. Przyciśnij i usuń blokadę. Zamontuj stopy. Sprawdź czy oba końce belek mają taką samą długość.
- Page 14 Fitting Kit K390W Odręć śrubę zabezpieczającą. Zabezpiecz tśmą. A= Przeźroczysta B= Czarna Doczep łapki do kitu. Uwaga: Na łapkach umieszczona jest informacja odnośnie ich rozmieszczenia. ( Np. Prawy przód)
- Page 15 Fitting Kit K390W Umieść śrubę w otworze łapki. Nie dokręcaj śruby zbyt mocno. Zobacz numer pod spodem łapki. Litery oznaczają podkładki oraz sposób ich rozmieszczenia. Rozmieszczenie podkładek: A=11-04-251 B=11-04-250 C=11-04-246 D=11-04-247...
- Page 16 Fitting Kit K390W Nałóż gumowe podkładki na stopę. Podkładki mogą różnić się kształtem. Upewnij się, czy dobrałeś odpowiednią podkładkę. Montaż Umieść belki na dachu. Zalecana odległość między belkami wynosi 700mm. Na końcu instrukcji znajdziesz specyfikacje dla twojego samochodu.
- Page 17 Fitting Kit K390W Zlokalizuj punkty fabryczne samochodu. Mocowanie za krawędź dachu w punktach montażowych. Zamontuj stopy w tych samych miejscach na obu końcach belki.Zamontuj łapki. Dokręć z siłą 5 Nm / 3.7 ft lb. Dokręć śruby na każdej stopie.
- Page 18 Fitting Kit K390W Upewnij się, czy belka została poprawnie zamontowana Zamknij osłony za pomocą klucza. UWAGA: Sprawdź czy dokładnie dokręciłeś śruby...
-
Page 19: Zasady Użytkowania
Fitting Kit K390W Zasady użytkowania Przed zamontowaniem belek oczyść powierzchnię dachu samochodu. Postępuj zgodnie z instrukcją montażu danego zestawu. Sprawdź czy nie pominąłęś żadnego punktu. Jeżeli nie pisze inaczej, ustaw belki w odległości min. 700mm. Jest to szczególnie istotne przy przewożeniu długich przedmiotów. - Page 20 Fitting Kit K390W Wszystkie zamki w przewozonych przedmiotach powinny być zamknięte. Wymień wszystkie wyeksploatowane i uszkodzone części. Utrzymuj bagażnik w czystości. Nie korzystaj z myjni jeśli masz zamontowany bagażnik na dachu. Regularnie naoliwiaj zamki i zawiasy. Zdemotuj bagażnik dachowy jeśli go nie używasz.
- Page 21 Audi A4 / S4 , 4dr Sedan 09-+ (US) -13 " 16 1/8" 33 1/8" 32 11/16ths" LIMITED LIFETIME WARRANTY Technical Assistance or Replacement Parts: Contact your dealer or visit: www.whispbar.com or call (888) 925-4621 Monday through Friday, 7:00am to 5:00pm, PST...
- Page 22 Whispbar dealer from whom it purchased the product, who will give the original retail purchaser instructions on how to proceed. If the original retail purchaser is unable to contact the Whispbar dealer, or the dealer is not able to remedy the defect, the original retail purchaser should contact Yakima by e-mail at: yakwarranty@yakima.com, or phone...
- Page 23 Whispbar will warranty load carrier systems, roof boxes and accessories produced by Whispbar and sold under the brand name Whispbar up to five years from the date of the delivery of the product to the original retail purchaser to be free from defect in materials or workmanship.
- Page 24 Fitting Kit K390W...
