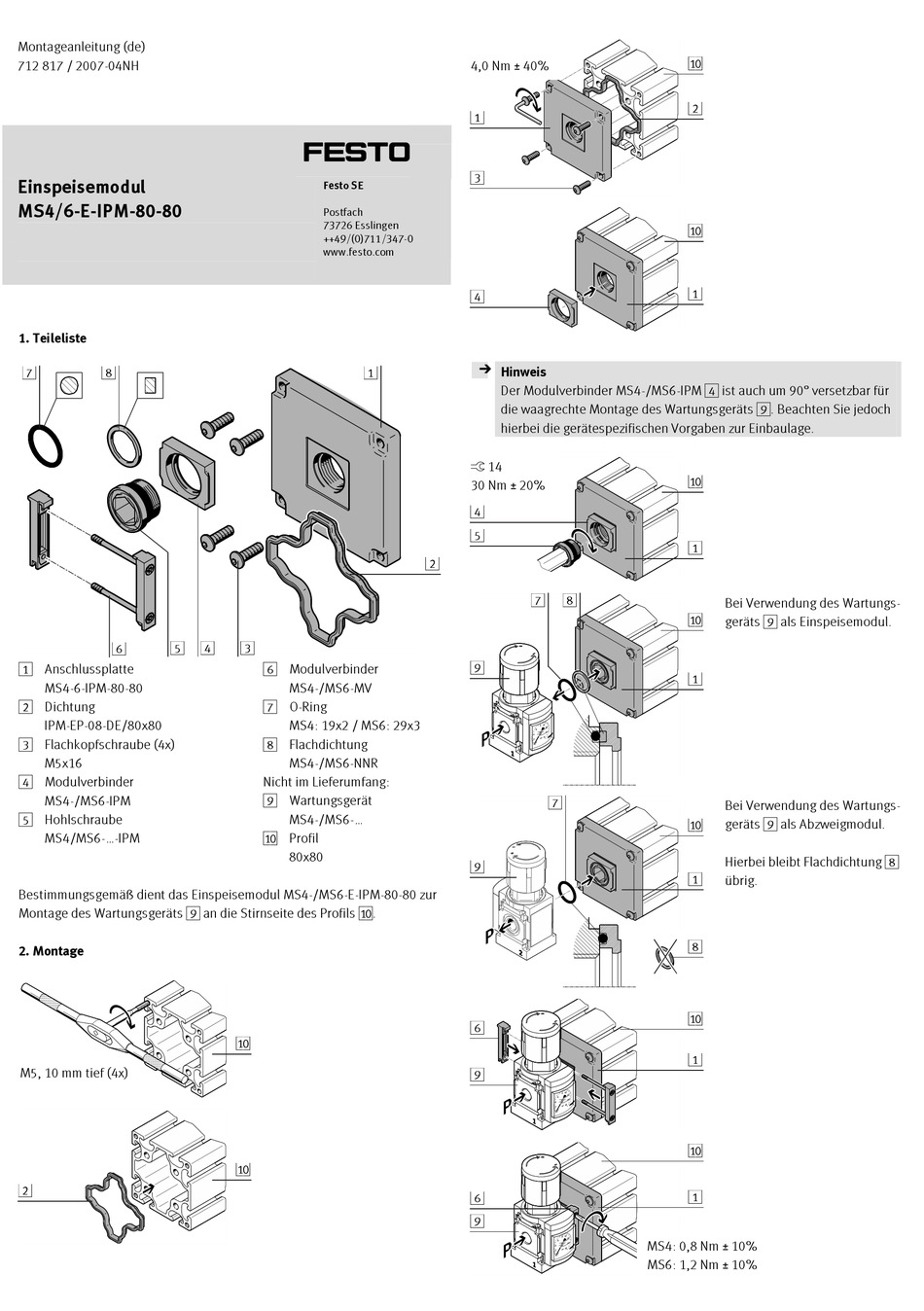

Festo MS4-E-IPM-80-80 Assembly Instructions

Montageanleitung (de)
712 817 / 2007-04NH
Einspeisemodul
MS4/6-E-IPM-80-80
1. Teileliste
7 8
5
6
10827d_1
1 Anschlussplatte
MS4-6-IPM-80-80
2 Dichtung
IPM-EP-08-DE/80x80
3 Flachkopfschraube (4x)
M5x16
4 Modulverbinder
MS4-/MS6-IPM
5 Hohlschraube
MS4/MS6-...-IPM
Bestimmungsgemäß dient das Einspeisemodul MS4-/MS6-E-IPM-80-80 zur
Montage des Wartungsgeräts 9 an die Stirnseite des Profils aJ.
2. Montage
M5, 10 mm tief (4x)
10827d_2
2
10827d_3
†‡
Festo SE
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
1
4 3
6 Modulverbinder
MS4-/MS6-MV
7 O-Ring
MS4: 19x2 / MS6: 29x3
8 Flachdichtung
MS4-/MS6-NNR
Nicht im Lieferumfang:
9 Wartungsgerät
MS4-/MS6-...
aJ Profil
80x80
aJ
aJ
4,0 Nm _ 40%
1
3
10827d_4
4
10827d_5
Hinweis
Der Modulverbinder MS4-/MS6-IPM 4 ist auch um 90° versetzbar für
die waagrechte Montage des Wartungsgeräts 9. Beachten Sie jedoch
hierbei die gerätespezifischen Vorgaben zur Einbaulage.
ß 14
30 Nm _ 20%
4
5
2
10827d_6
7 8
9
10827d_7
7
9
10827d_8
6
9
10827d_9
6
9
10827d_10
aJ
2
aJ
1
aJ
1
Bei Verwendung des Wartungs-
aJ
geräts 9 als Einspeisemodul.
1
Bei Verwendung des Wartungs-
geräts 9 als Abzweigmodul.
aJ
Hierbei bleibt Flachdichtung 8
1
übrig.
8
aJ
1
aJ
1
MS4: 0,8 Nm _ 10%
MS6: 1,2 Nm _ 10%
