CZ

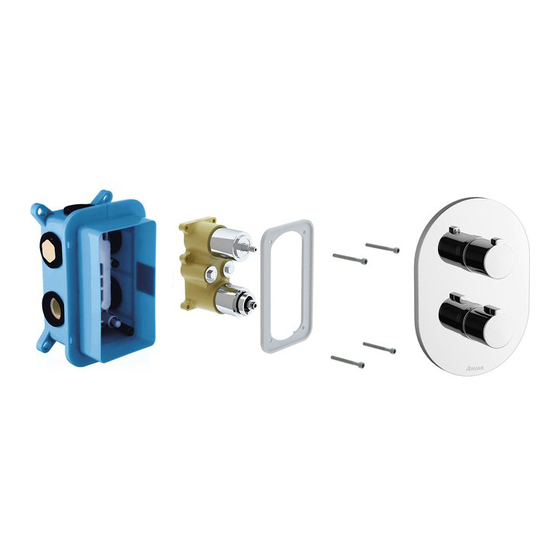

Základní těleso pro podomítkové baterie R-box Multi RB 071.50
Vlastnosti R-boxu
1. Jednoduchá a rychlá instalace.
2. Snadná montáž do sádrokartonu i zděné příčky.
3. Vlastní R-box i vrchní pohledové části (baterie s označením CR 067.00 nebo TE 065.00) jsou baleny
a dodávány odděleně, což brání poškození chromovaného povrchu v průběhu instalace.
4. K R-boxu je možné montovat všechny druhy Ravak baterií s označením 067.00.
5. R-box je navržen tak, aby byl voděvzdorný. To zabraňuje prosáknutí vody jak do R-boxu,
tak přímo do zdi.

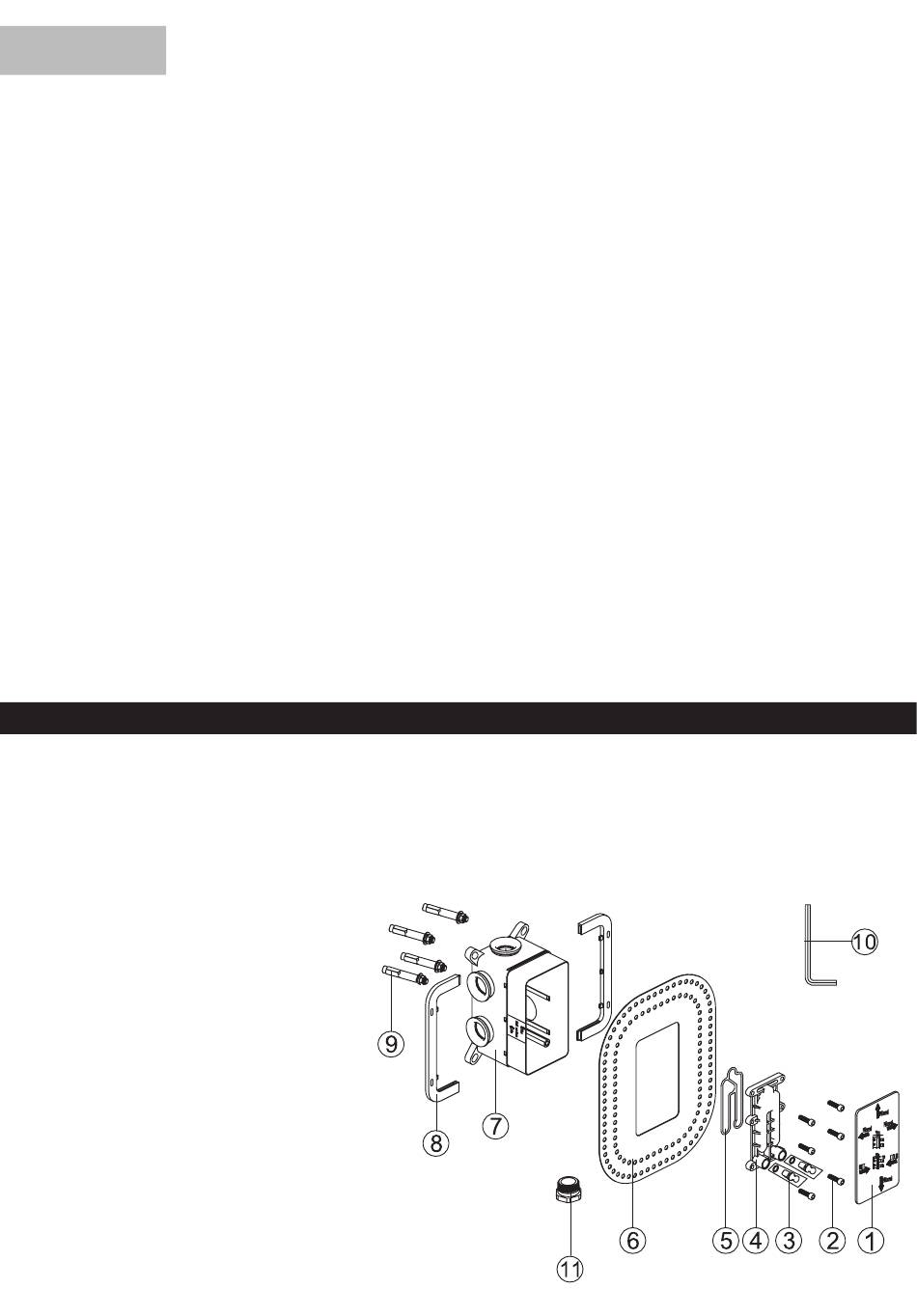

Kusovník
Prosím zkontrolujte si obsah balení a v případě nesrovnalostí nás kontaktujte.
Poznámky:
1. Jednotlivé položky mohou být bez předchozího upozornění výrobcem změněny, pokud toto nemá vliv na funkčnost výrobku.
2. Nákresy jsou pouze referenční. Technický nákres výrobku naleznete na www.ravak.cz/cz/vodovodni-baterie.
Číslo
Název položky
1.)
Kartonová ochranná vložka 1ks
2.)
Imbusové šrouby
3.)
Montážní záslepka vody
4.)
Krycí deska
5.)
Těsnění krycí desky
6.)
Pryžová těsnící manžeta
7.)
Tělo R-boxu s rozvodnou
částí
8.)
Montážní rámeček
9.)
Kotvící šrouby
10.)
Imbusový klíč
11.)
Matice
Montážní návod
Počet
6ks
2ks
1ks
1ks
1ks
1ks
1ks
4ks
1ks
2ks
