SE

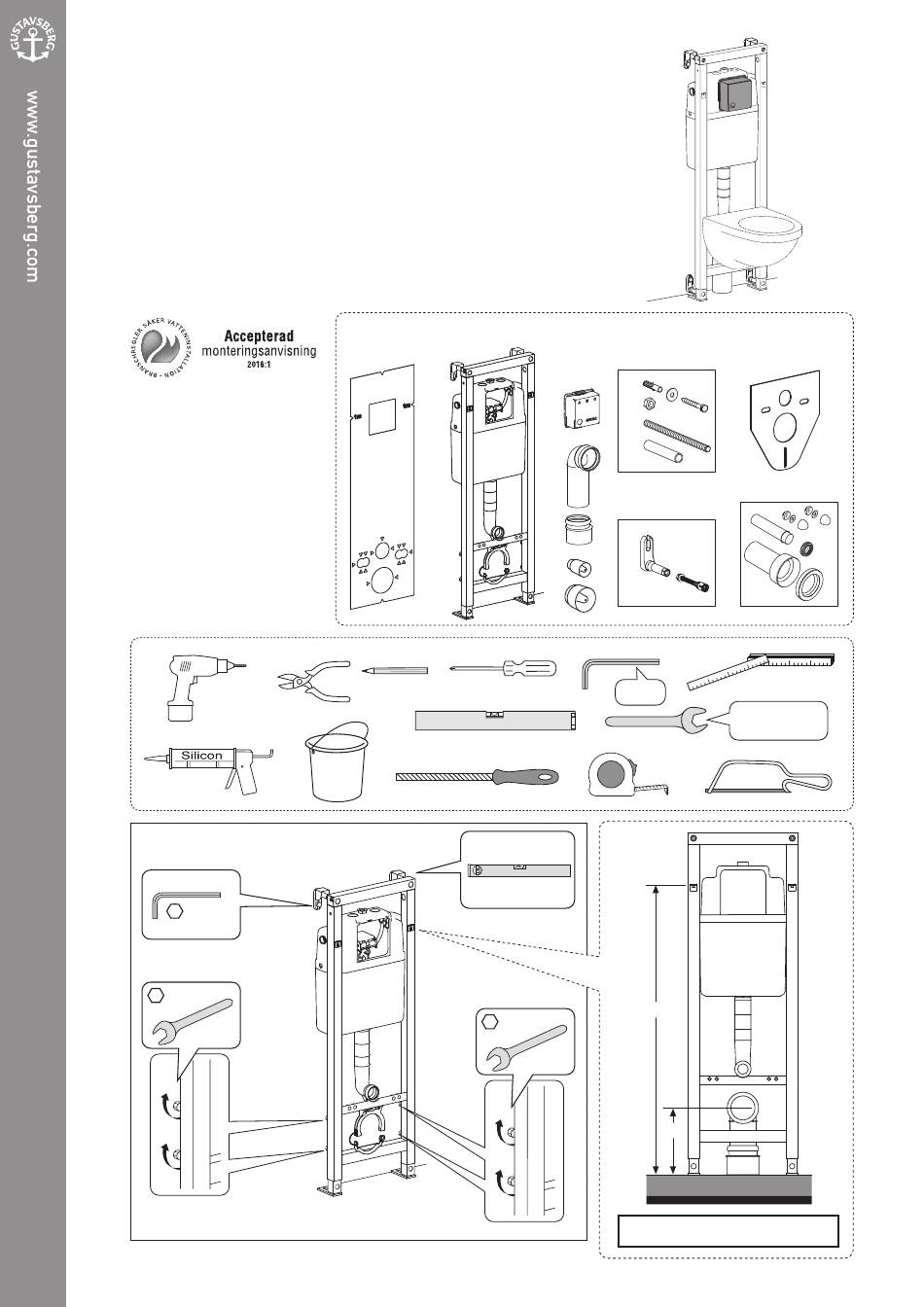

MONTERINGSANVISNING TRIOMONT XS
DK
MONTERINGSVEJLEDNING TRIOMONT XS
NO
MONTERINGSANVISNING TRIOMONT XS
FI
ASENNUSOHJE; TRIOMONT XS
GB
INSTALLATION INSTRUCTION TRIOMONT XS
EE
PAIGALDUSJUHEND TRIOMONT XS
LV
UZSTĀDĪŠANAS TRIOMONT XS
LT
TRIOMONT XS MONTAVIMO INSTRUKCIJA
1
8 mm
13 mm
1/4
Art. nr GB1921102020 / GB1921102021 / GB1921102026
MIN. 9L
4 x
4 x
2 x
2 x
2 x
8 mm
X
13 mm
D
X. 1000 mm = D. 230 mm
# 13+17+19
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Gustavsberg TRIOMONT XS GB1921102020
Summary of Contents for Gustavsberg TRIOMONT XS GB1921102020
- Page 1 MONTERINGSANVISNING TRIOMONT XS MONTERINGSVEJLEDNING TRIOMONT XS MONTERINGSANVISNING TRIOMONT XS ASENNUSOHJE; TRIOMONT XS INSTALLATION INSTRUCTION TRIOMONT XS PAIGALDUSJUHEND TRIOMONT XS UZSTĀDĪŠANAS TRIOMONT XS TRIOMONT XS MONTAVIMO INSTRUKCIJA Art. nr GB1921102020 / GB1921102021 / GB1921102026 8 mm # 13+17+19 MIN. 9L 8 mm 13 mm 13 mm X.
- Page 2 SE. Enligt Branschregler, Säker Vatteninstallation Infästning och tätning ska ske enligt Branschregler Säker Vatteninstallation A 140 140 mm MAX 200 mm B 140 160 mm MIN A/B/C C 140 140 mm Tätskikt bakom WC-modul i våtrum. Tätskikt bakom WC-modul i WC-rum. SE: Fixtur i golvavlopp ska monteras enligt VVS AMA och Branchregler: Säker vatteninstallation, aktuell version.
- Page 3 R15 (1/2”) Ø18-28 mm 6 L. 3/6 L. 60-70 mm 7,5 L. 4/7,5 L. 25 mm Provtryckning, max 10 bar. Drifttryck 0,5-10 bar. 6 L. R15 (1/2”) 3/6 L. 33 mm 7,5 L. Ø 18-28 mm 4/7,5 L. Mediaröret ansluts mot R15 (1/2”) utvändig gänga med koppling enligt mediarörets anvisning.
- Page 4 Lithuania Sweden Norway Estonia Villeroy & Boch Gustavsberg AB Villeroy & Boch Norge AS Villeroy & Boch Gustavsberg Oy Eesti Filiaal Villeroy & Boch Gustavsberg Oy Filialas Box 400 Luhrtoppen 2 F. R. Faehlmanni 6 Maironio 25-23, 134 29 Gustavsberg...
