Fase
•

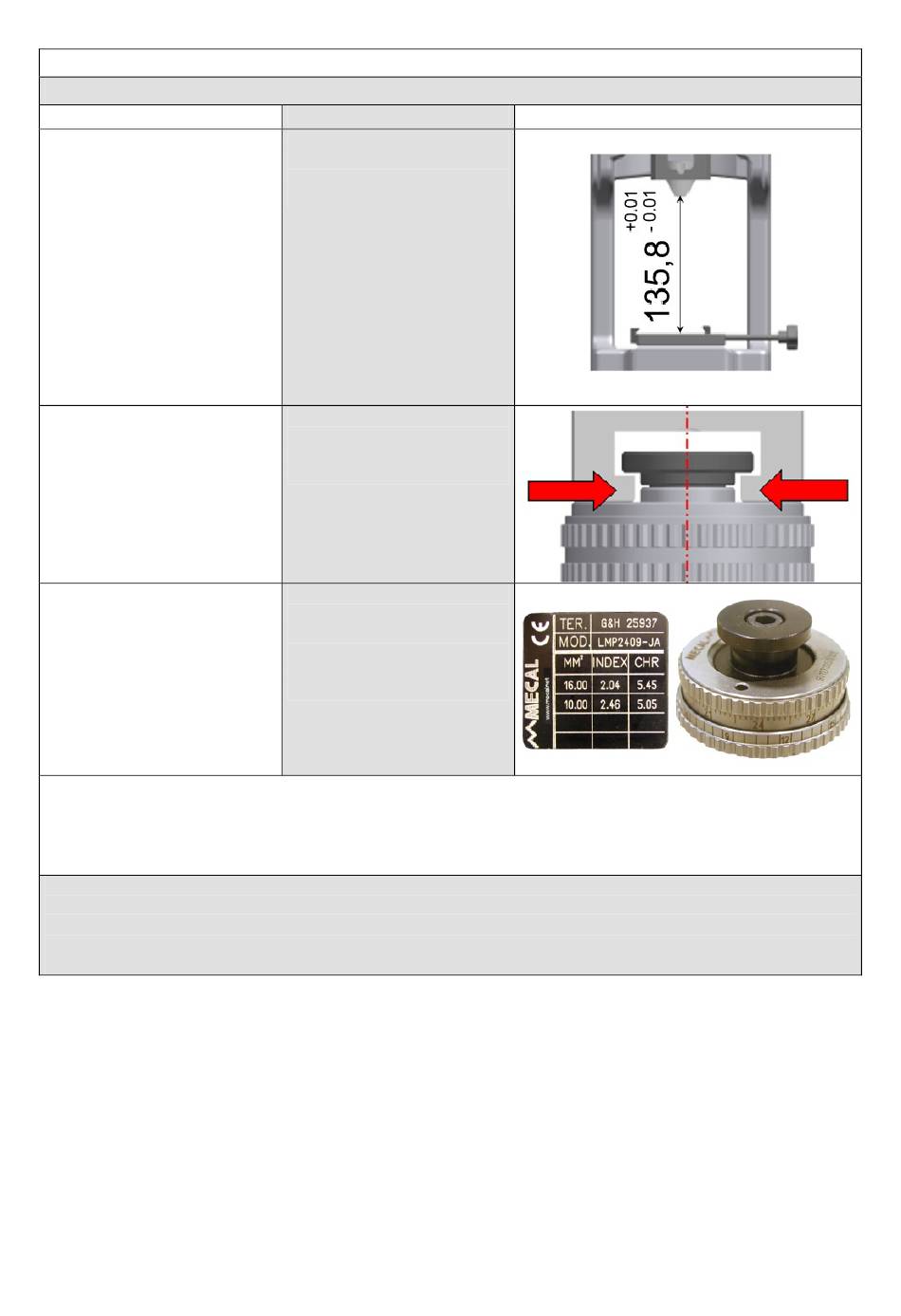

Verificare la corretta
altezza di taratura
della pressa al punto
morto inferiore P.M.I.
pari a mm 135,8.
•
Verificare
assolutamente
l'allineamento
dell'asse pressa con
l'attrezzo di lavoro
•
Posizionare la ghiera
di regolazione
secondo le indicazioni
riportate sulla
targhetta di
identificazione
N.B. Dopo aver installato il miniapplicatore, far compiere manualmente alla pressa un ciclo completo
per mezzo dell'apposita chiave o volantino, per verificare che:
•
Non ci siano impedimenti al libero funzionamento del miniapplicatore
•
Il terminale sia posizionato correttamente in asse sull'incudine e con i particolari di aggraffatura e di
taglio
Note: After having installed the miniapplicator, cycle manually the press by means of the
supplied wrench in order to check that:
•
The applicator turns smoothly without sticking in any way
•
The terminal is correctly placed on the anvil, in line with the same and the other crimping and cutting
parts
Miniapplicator Operating instructions Created by Mecal s.r.l.

1) Avvertenze importanti

1) Important warnings
Fase
•
Verify the press
crimping height
setting : 135,8 mm at
Bottom Dead Center.
•
Carefully verify that
the press and the
applicator's axis are
perfectly in line
•
Set the top ring of
the continuous
adjusting head
according with the
data on the
identification plate
Operazione - Operation
