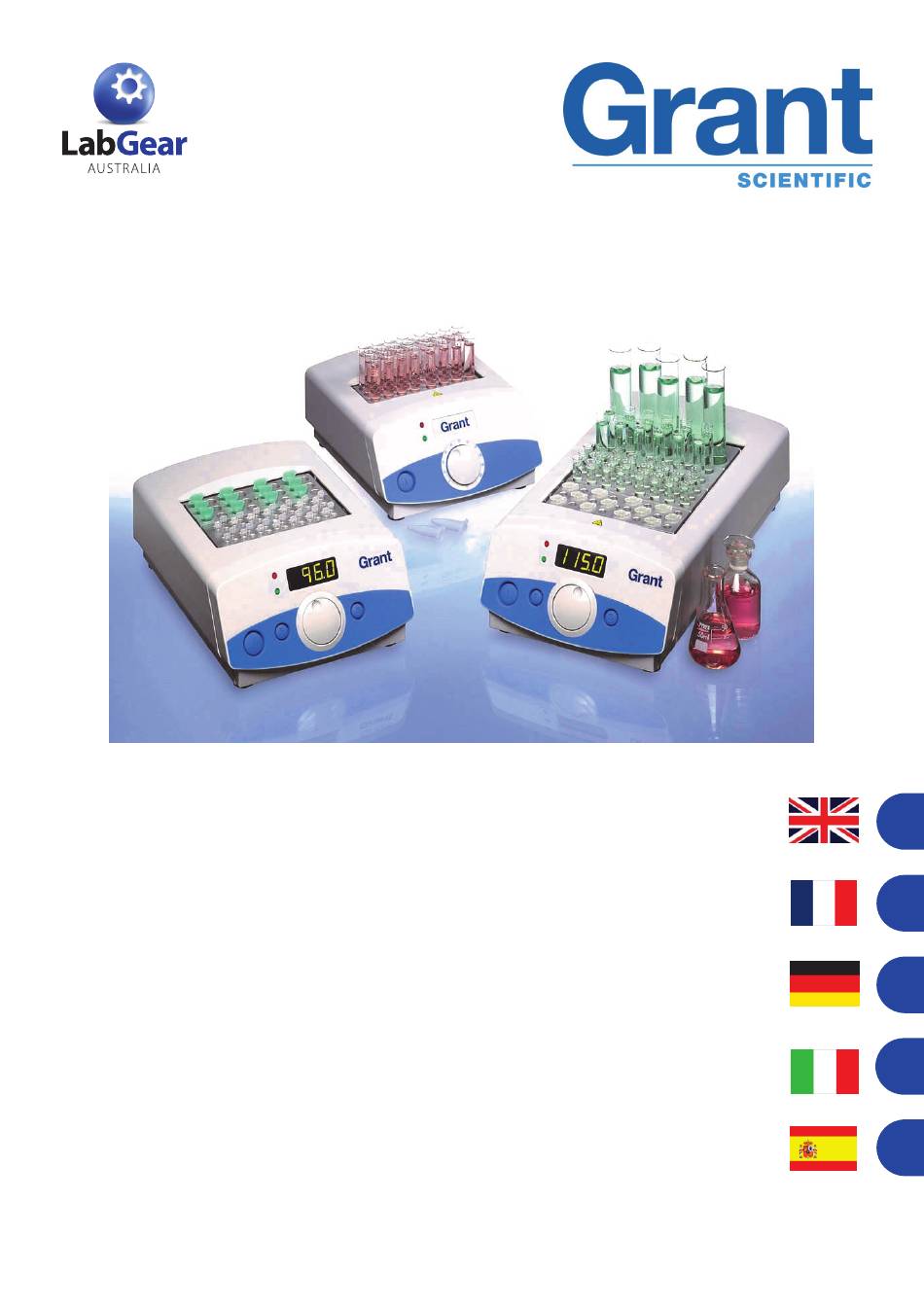

- Page 1 CALL 1800 LABGEAR sales@labgearaustralia.com.au www.labgearaustralia.com.au Block heater QBA - QBD - QBH Operating Manual...
-
Page 2: Table Of Contents
Contents Safety Operation of QBA Operation of QBD and QBH ranges User features QBD and QBH ranges Timer Alarm Offset Probe selection Delay start / stop Calibration Programming (QBH only) Maintenance Guarantee and service Accessories Specification Compliance 10. Declaration of Conformity Inside rear cover 32331 Ver 1 QBD, QBA, QBH,... -
Page 3: Safety
Clean the unit only with a damp cloth. Do not use chemical cleaning agents. Before using any cleaning or decontamination method except those recom- mended in this manual, users should check with Grant Instruments that the pro- posed method will not damage the equipment. -
Page 4: Operation Of Qba
2. Operation of QBA Extractor tool storage bracket Mains inlet Removable block Heater indicator Power indicator Mains switch Control knob Unpack the unit carefully and retain packaging for future shipment or storage. The pack includes: Block heater, Mains cable, Operating instructions, Extrac- tor tool. - Page 5 3. Operation of QBD,QBH Display Mains inlet Extractor tool storage bracket Removable block Heater indicator Fault indicator Control knob Mains switch (F)unction & (S)elect buttons Unpack the unit carefully and retain packaging for future shipment or storage. The pack includes: Block heater, Mains cable, Operating instructions, Extrac- tor tool.
- Page 6 . To reset this fault; switch the unit off and on. If the fault re-occurs contact your local service agent or Grant Instruments: con- tact details can be found towards the rear of this manual.
-
Page 7: Timer
4. User features - QBD, QBH The digital range of products also contain the following user features: Timer Alarm Offset Probe selection Delay Start and Stop Calibration Programming (QBH only) Timer The timer is used to count down a time period in the range of 1 to 999 minutes. A buzzer signifies time up, but the heater control is not affected. - Page 8 Alarm The alarm is a deviation alarm, settable from 0.5 to 10 ºC. If the actual temperature deviates from the set point by more than the value selected the alarm will sound and the fault lamp illuminates. It is only activated once the actual value has been within ± 0.2 ºC of the set value for 2 minutes.
-
Page 9: Probe Selection
This could result in the temperature exceeding the set point and an error condition occurring (see “Errors” below). Grant has pro- vided this function to protect accidental operation when the external probe has been ‘selected’... -
Page 10: Delay Start / Stop
Delay Start and Stop The delay start and stop provides a means of turning the heater control on or off af- ter a specified period of time. Press F to enter main menu. Rotate control knob until display shows . Press S to select delay control. -
Page 11: Calibration
Calibration The calibration procedure allows the user to calibrate the unit over a wide tempera- ture range. Note that the probe used will be the probe selected as described on page 8. A calibrated thermometer will be required to measure the temperature of the block. The adjusted readings entered must be within ±... -
Page 12: Programming (Qbh Only)
Programming (QBH with external probe only) The QBH is capable of running a simple program consisting of three temperature and time segments and an end phase. All the temperature/time segments must be set even if only 2 steps are required. An external probe must be fitted to edit or run a program. -
Page 13: Maintenance
5.Maintenance All products covered in this manual are designed to comply with IEC61010-1 and can be flash tested. Some are fitted with radio frequency interference suppressers. Therefore it is recommended that only a D.C. test be performed. No other routine service is required. Cleaning The case can be cleaned with a damp cloth after disconnection. -
Page 14: Guarantee And Service
E-mail: labservice@grantinstruments.com At Grant we are continuously trying to improve the performance we offer our cus- tomers. If you have any feedback on Grant’s products or services we would like to hear from you. Please send all feed back to:... -
Page 15: Accessories
7.Accessories Only use genuine Grant products with your block heater. The following accessories are available from Grant Instruments, or our local distributor. Single Blocks Double size blocks for QBA2,QBD2 and QBH Grant Part no. Description Grant Part no. Description QB-0... -
Page 16: Specification
8.Specification Supply Specifications Voltage Frequency Power QBA1 230V ±10% 50-60Hz 200VA QBA2 350VA QBD1 200VA QBD2 350VA QBD4 700VA QBH2 350VA QBA1L 120V ±10% 50-60Hz 150VA QBA2L 300VA QBD1L 150VA QBD2L 300VA QBD4L 550VA QBH2L 300VA QBA/QBAL ±1.0 ±1.0 1&2 200 x100 QBD/QBDL ±0.1... -
Page 17: Compliance
(WEEE) regulations 2006. We are a member of the B2B compliance scheme (Scheme Approval Number WEE/MP3338PT/SCH), which handle our WEEE obli- gations on our behalf. Grant Instruments have been issued with a unique registra- tion number by the Environmental Agency, this reference number is WEE/ GA0048TZ. - Page 18 Table des matières Sécurité Fonctionnement du QBA Fonctionnement des gammes QBH et QBD Options d’utilisation des gammes QBH et QBD Minuterie Alarme Compensation Sélection de la sonde Démarrage / Arrêt différés Étalonnage Programmation (QBH uniquement) Entretien Garantie et réparation Accessoires Spécifications Conformité...
-
Page 19: Sécurité
Avant d’appliquer une méthode de nettoyage ou de décontamination autre que celles recommandées dans ce manuel, vérifiez auprès de Grant Instruments que la méthode envisagée ne risque pas d’endommager l’appareil. Installez l’appareil sur une surface plane non inflammable à l’écart de toute matière inflam- mable en vérifiant que toutes les fentes d’aération de la base sont dégagées. -
Page 20: Fonctionnement Du Qba
2. Fonctionnement du QBA Entrée secteur Support de rangement pour extracteur Bloc amovible Indicateur de chauffage Indicateur d’alimentation Interrupteur d’alimentation Bouton de réglage Déballez soigneusement l’appareil et conservez l’emballage pour expédition ou stockage ultérieur de l’appareil. Le colis comprend : le bloc chauffant, le cordon d’alimentation, les instructions d’utilisation, l’extracteur. -
Page 21: Fonctionnement Des Gammes Qbh Et Qbd
3. Fonctionnement des QBD et QBH Entrée secteur Support de rangement pour Affichage extracteur Bloc amovible Indicateur de chauffage Indicateur d’anomalie Bouton de réglage Interrupteur d’alimentation Boutons (F)onction et (S)élection Déballez soigneusement l’appareil et conservez l’emballage pour expédition ou stockage ultérieur de l’appareil. Le colis comprend : le bloc chauffant, le cordon d’alimentation, les instructions d’utilisation, l’extracteur. - Page 22 . Pour réinitialiser cette erreur, arrêtez et rallumez l’appareil. Si l’incident se reproduit, contactez l’agent du service après-vente local ou Grant Instruments : les coordonnées de contact se trouvent à la fin de ce manuel.
-
Page 23: Minuterie
4. Fonctions d’utilisation - QBD, QBH La gamme digitale de produits possède également les fonctions d’utilisation suivantes : Minuterie Alarme Compensation Sélection de la sonde Démarrage et arrêt différés Étalonnage Programmation (QBH uniquement) Minuterie La minuterie sert à décompter une durée entre 1 et 999 minutes. Un signal sonore retentit lorsque le temps est écoulé, mais la régulation du chauffage n’est pas affectée. -
Page 24: Alarme
Alarme L’alarme est une alarme de déviation, réglable de 0,5 à 10ºC. Si la température actuelle dévie de la valeur de consigne de plus de la valeur sélectionnée, l’alarme retentit. Elle est uniquement activée lorsque la valeur actuelle s’est située dans les limites de ±... -
Page 25: Sélection De La Sonde
Sinon, la sonde contrôle la température ambiante ou une autre température quelconque. Dans ce cas, la température peut dépasser la valeur de consigne et déclencher une condition d’erreur (voir « Erreurs » ci-dessous). Grant a prévu cette fonction pour empêcher le fonctionnement accidentel lorsque la sonde externe est sélectionnée mais n’est pas utilisée. -
Page 26: Démarrage / Arrêt Différés
Démarrage et arrêt différés Le démarrage et l’arrêt différés permettent de déclencher ou de désactiver la régulation du chauffage après un délai déterminé. Appuyez sur F pour passer au menu principal. Tournez le bouton de réglage jusqu’à ce que l’affichage indique . Appuyez sur S pour sélectionner la commande différée. -
Page 27: Étalonnage
Étalonnage La procédure d’étalonnage permet d’étalonner l’appareil sur une gamme de tempéra- tures étendue. Notez que la sonde utilisée sera la sonde choisie comme décrit à la page 8 Un thermomètre étalonné est nécessaire pour mesurer la température du bloc. Les valeurs ajustées saisies doivent se situer à ± 5ºC de la valeur d’origine. Réglez la température de l’appareil sur 35°C de façon normale et laissez l’ap- pareil se stabiliser. -
Page 28: Programmation (Qbh Uniquement)
Programmation (QBH avec sonde externe uniquement) Le QBH peut exécuter un programme simple constitué de trois segments de tempé- rature et de temps et d’une phase terminale. Tous les segments de température/ temps doivent être paramétrés, même si 2 étapes seulement sont nécessaires. Une sonde externe doit être raccordée pour modifier ou exécuter un programme. -
Page 29: Entretien
5. Entretien Tous les produits couverts par ce manuel sont conçus conformément à la norme CEI61010-1 et peuvent subir un test flash. Certains sont équipés de suppresseurs d’interférence de fréquence radio. Il est par conséquent recommandé de pratiquer uniquement un test C.C. Aucun autre entretien systématique n’est requis. -
Page 30: Garantie Et Réparation
E-mail : labservice@grantinstruments.com Grant s’efforce continuellement d’améliorer les performances offertes à ses clients. Si vous avez des remarques concernant les produits ou les services de Grant, nous serons heureux d’en prendre connaissance. Merci de communiquer vos remarques à : Directeur de la qualité... -
Page 31: Accessoires
7. Accessoires Utilisez uniquement des produits Grant d’origine avec le bloc chauffant. Les accessoires suivants sont disponibles auprès de Grant Instruments ou du distributeur local. Blocs simples Blocs doubles pour QBA2, QBD2 et QBH Référence Grant Description Référence Grant Description... -
Page 32: Spécifications
8. Spécifications Supply Specifications Voltage Frequency Power QBA1 230V ±10% 50-60Hz 200VA QBA2 350VA QBD1 200VA QBD2 350VA QBD4 700VA QBH2 350VA QBA1L 120V ±10% 50-60Hz 150VA QBA2L 300VA QBD1L 150VA QBD2L 300VA QBD4L 550VA QBH2L 300VA QBA/QBAL ±1,0 ±1,0 1 et 2 200 x 100 QBD/QBDL... -
Page 33: Conformité
9. Conformité Directive WEEE Grant Instruments se conforme totalement aux réglementations Waste Electrical & Electronic Equipment (WEEE) 2006. Nous participons au programme de conformité B2B (Numéro d’approbation du programme WEE/MP3338PT/SCH), qui gère nos obligations WEEE pour notre compte. Le numéro d’enregistrement unique WEE/ GA0048TZ à... - Page 34 Inhalt Sicherheit Bedienung des QBA Bedienung der Baureihen QBD und QBH Benutzerfunktionen der Baureihen QBD und QBH Zeituhr Alarm Offset Sondenauswahl Verzögerter Start/Stopp Kalibrierung Programmierung (nur QBH) Wartung Garantie und Service Zubehör Technische Daten Konformität 10. Konformitätserklärung im hinteren Innenumschlag 32331 Ver 1 QBD, QBA, QBH Seite 1...
-
Page 35: Sicherheit
Reinigungsmittel. Bevor eine andere Reinigungs- oder Dekontaminierungsmethode als die in diesem Handbuch empfohlene angewendet wird, sollten Benutzer mit Grant Instruments abklären, dass die beabsichtigte Methode keine Schäden am Gerät verursacht. Das Gerät muss auf eine ebene, nicht entflammbare Oberfläche, von entflammbaren Materialien entfernt aufgestellt werden.Die Lüftungsschlitze am... -
Page 36: Bedienung Des Qba
2. Bedienung des QBA Netzeingang Halterung für Entnahmewerkzeug Herausnehmbarer Block Heizungskontrolllampe Stromversorgungsan zeige Netzschalter Reglerknopf Packen Sie das Gerät vorsichtig aus und bewahren Sie die Verpackung für den zukünftigen Versand oder die Lagerung auf. Die Verpackung hat folgenden Inhalt: Blockheizgerät, Netzkabel, Bedienungsanleitung, Entnahmewerkzeug. - Page 37 3. Bedienung des QBD, QBH Display Netzeingang Halterung für Entnahmewerkzeug Herausnehmbarer Block Heizungskontrolllampe Fehlerkontrolllampe Reglerknopf Netzschalter Funktionstaste (F) und Auswahltaste (S) Packen Sie das Gerät vorsichtig aus und bewahren Sie die Verpackung für den zukünftigen Versand oder die Lagerung auf. Die Verpackung hat folgenden Inhalt: Blockheizgerät, Netzkabel, Bedienungsanleitung, Entnahmewerkzeug.
- Page 38 Fehlerkontrolllampe auf, der Summer piept und am Display erscheint blinkend . Dieser Fehler kann durch Aus- und Einschalten des Geräts zurückgesetzt werden. Sollte der Fehler erneut auftreten, wenden Sie sich an Ihre Servicevertretung oder an Grant Instruments. Kontaktinformationen finden Sie am Ende dieser Bedienungsanleitung. 32331 Ver 1...
-
Page 39: Zeituhr
4. Benutzerfunktionen - QBD, QBH Die digitale Produktreihe bietet außerdem die folgenden Benutzerfunktionen: Zeituhr Alarm Offset Sondenauswahl Verzögerter Start und Stopp Kalibrierung Programmierung (nur QBH) Zeituhr Die Zeituhr dient zum Zurückzählen einer Zeitdauer im Bereich 1 bis 999 Minuten. Ein Summer meldet, wenn die Zeit abgelaufen ist, die Heizfunktion wird davon aber nicht beeinflusst. -
Page 40: Alarm
Alarm Der Alarm ist ein im Bereich 0,5 bis 10ºC einstellbarer Abweichungsalarm. Wenn die Ist-Temperatur vom Sollwert um mehr als den gewählten Wert abweicht, ertönt der Alarm. Er wird nur dann aktiviert, wenn der Ist-Wert für 2 Minuten innerhalb von ±... -
Page 41: Sondenauswahl
Temperatur überwacht. Dadurch kann die Temperatur den Sollwert überschreiten, und es tritt eine Fehlermeldung auf (siehe Abschnitt „Fehlermeldungen“ weiter unten). Grant hat diese Funktion implementiert, um einen versehentlichen Betrieb der Sonde zu verhindern, wenn eine externe Sonde ausgewählt, aber nicht verwendet wird. - Page 42 Verzögerter Start und Stopp Mithilfe der Funktion verzögerter Start und Stopp lässt sich die Heizungsregelung nach einer festgelegten Zeit ein- oder ausschalten. Zum Aufrufen des Hauptmenüs drücken Sie F. Drehen Sie den Reglerknopf, bis am Display erscheint. Drücken Sie S zur Auswahl der Verzögerungssteuerung. Am Display erscheint ...
-
Page 43: Kalibrierung
Kalibrierung Mithilfe des Kalibrierungsverfahrens kann der Benutzer das Gerät auf einen breiten Temperaturbereich kalibrieren. Merken Sie, dass die Prüfspitze, die benutzt wird, die Prüf- spitze ist, die vorgewählt wird, wie auf Seite 8. beschrieben.Für die Messung der Temperatur des Blocks wird ein kalibriertes Thermometer benötigt. Die eingegebenen justierten Messwerte müssen innerhalb von ±... -
Page 44: Programmierung (Nur Qbh)
Programmierung (nur QBH mit externer Sonde) Das QBH kann ein einfaches Programm ausführen, das drei Temperatur- und Zeitsegmente und eine Endphase umfasst. Alle Temperatur-/Zeitsegmente müssen auch dann eingestellt werden, wenn nur 2 Schritte erforderlich sind. Damit ein Programm bearbeitet oder ausgeführt werden kann, muss eine externe Sonde installiert sein. -
Page 45: Wartung
Das Gehäuse kann nach Trennen vom Netz mit einem feuchten Tuch gereinigt werden. Keine Lösungsmittel verwenden. Bevor eine andere Reinigungs- oder Dekontaminierungsmethode als die in diesem Handbuch empfohlene angewendet wird, sollten Benutzer mit Grant Instruments abklären, dass die beabsichtigte Methode keine Schäden am Gerät verursacht. Auswechseln von Sicherungen Gerät von der Netzsteckdose trennen. -
Page 46: Garantie Und Service
+44 (0) 1763 260 811 Fax: +44 (0) 1763 262 410 E-mail: labservice@grantinstruments.com Grant bemüht sich ständig um die Verbesserung seiner Kundendienstleistungen. Wir sind sehr an Ihrer Meinung über Grants Produkte und Serviceleistungen interessiert. Bitte richten Sie Ihre Kommentare an: Quality Manager... -
Page 47: Zubehör
7. Zubehör Verwenden Sie nur echte Grant-Produkte mit Ihrem Blockheizgerät. Das folgende Zubehör ist bei Grant Instruments oder bei Ihrem Fachhändler erhältlich. Einzelblöcke Doppelblöcke für QBA2, QBD2 und QBH Grant Art.-Nr. Beschreibung Grant Art.-Nr. Beschreibung QB-0 Einfach QDP-H 0,2 ml QB-10 10mm Löcher... -
Page 48: Technische Daten
8. Technische Daten Supply Specifications Voltage Frequency Power QBA1 230V ±10% 50-60Hz 200VA QBA2 350VA QBD1 200VA QBD2 350VA QBD4 700VA QBH2 350VA QBA1L 120V ±10% 50-60Hz 150VA QBA2L 300VA QBD1L 150VA QBD2L 300VA QBD4L 550VA QBH2L 300VA QBA/QBAL ±1,0 ±1,0 1&2 Nein... -
Page 49: Konformität
9. Konformität WEEE-Richtlinie Grant Instruments erfüllt die Vorschriften der Richtlinie über Elektro- und Elektronik- Altgeräte (WEEE) aus dem Jahr 2006. Wir sind Mitglied des B2B Compliance Schemes (Zulassungsnummer WEE/MP3338PT/SCH), das unsere WEEE- Verpflichtungen für uns übernimmt. Grant Instruments hat von der britischen Environmental Agency eine eindeutige Registrierungsnummer erhalten;... - Page 50 Sommario Sicurezza Funzionamento del modello QBA Funzionamento dei modelli QBD e QBH Funzioni disponibili nei modelli QBD e QBH Timer Allarme Compensazione Scelta della sonda Avvio / Arresto a tempo ritardato Calibrazione Programmazione (solo modello QBH) Manutenzione Garanzia e assistenza Accessori Specifiche tecniche Conformità...
-
Page 51: Sicurezza
Pulire l’apparecchio con un panno umido. Non usare prodotti chimici. Prima di usare qualunque metodo di pulizia o decontaminazione diverso da quelli raccomandati in questo manuale, consultare Grant Instruments per assicurarsi che il metodo proposto non danneggi l’apparecchio. L’apparecchio deve essere posizionato su una superficie piana, non infiammabile e lontano da materiali infiammabili, assicurandosi che tutte le fessure di ventilazione alla base siano libere da ostruzioni. -
Page 52: Funzionamento Del Modello Qba
2. Funzionamento del modello QBA Ingresso alimentazione di rete Supporto di fissaggio dell’estrattore Blocco estraibile Indicatore di funzionamento del riscaldatore Indicatore di alimentazione Interruttore di alimentazione Manopola di controllo Rimuovere con cura il materiale d’imballaggio e conservarlo per spedizioni future o per l’immagazzinamento dell’apparecchio. L’imballaggio comprende: Riscaldatore a secco, Cavo di alimentazione di rete, Istruzioni per l’uso, Utensile estrattore Inserire la spina di alimentazione nella presa sul retro dell’apparecchio,... -
Page 53: Funzionamento Dei Modelli Qbd E Qbh
3. Funzionamento dei modelli QBD,QBH Interruttore di alimentazione Supporto di fissaggio Display dell’estrattore Blocco estraibile Indicatore di funzionamento del riscaldatore Indicatore di guasto Manopola di controllo Interruttore di alimentazione Tasti (F)unzione e (S)elezione Rimuovere con cura il materiale d'imballaggio e conservarlo per spedizioni future o per l'immagazzinamento dell'apparecchio. - Page 54 . Per eliminare il guasto, spegnere e riaccendere l’apparecchio. Se il guasto si ripresenta, contattare il servizio assistenza locale o Grant Instruments: le informazioni di contatto sono fornite sul retro del presente manuale.
-
Page 55: Funzioni Disponibili Nei Modelli Qbd E Qbh
4. Funzioni disponibili nei modelli QBD e QBH Anche i modelli digitali comprendono le funzioni seguenti: Timer Allarme Compensazione Scelta della sonda Avvio / Arresto a tempo ritardato Calibrazione Programmazione (solo QBH) Timer Il timer effettua un conteggio a ritroso del tempo tra 1 a 999 minuti. Un segnalatore acustico si attiva allo scadere del tempo impostato senza interferire con il controllo del riscaldatore. -
Page 56: Allarme
Allarme L’allarme segnala qualunque deviazione dal valore impostato ed è regolabile tra 0,5 e 10 ºC. L’allarme entra in funzione quando la temperatura effettiva si discosta dal valore di riferimento impostato in misura superiore ai gradi selezionati. L’allarme si attiva solo se il valore effettivo devia di ± 0,2 ºC dal valore impostato per 2 minuti. Questo non interferisce sul normale funzionamento dell’apparecchio. -
Page 57: Scelta Della Sonda
C. A tal punto l’anomalia segnalata come err3 è eliminata. N.B. Se le condizioni sperimentali richiedono una differenza pari o superiore a C tra il blocco e la sonda esterna, contattare Grant per valutare altre opzioni. QBD, QBA, QBH 32331 Ver 1 Manuale dell’utente... -
Page 58: Avvio / Arresto A Tempo Ritardato
Avvio / Arresto a tempo ritardato La funzione di avvio e arresto a tempo ritardato consente di attivare e disattivare il controllo del riscaldatore dopo un periodo di tempo stabilito. Premere F per accedere al menu principale. Ruotare la manopola di controllo finché sul display compare . Premere S per selezionare il controllo di avvio/arresto a tempo ritardato. -
Page 59: Calibrazione
Calibrazione La procedura di calibrazione permette all’operatore di tarare l’apparecchio su un ampio intervallo di temperature. Si noti che la sonda usata sarà la sonda selezionata come de- scritta alla pagina 8. Per misurare la temperatura del blocco è necessario utilizzare un termometro calibrato. -
Page 60: Programmazione (Solo Modello Qbh)
Programmazione (solo modello QBH con sonda esterna) Il modello QBH utilizza un semplice programma eseguibile che comprende tre segmenti di tempo e temperatura ed una fase finale. Devono essere impostati tutti i segmenti di tempo/temperatura anche se sono richiesti soltanto 2 passi. Per l’esecuzione o l’editing del programma deve essere utilizzata una sonda esterna. -
Page 61: Manutenzione
5. Manutenzione Tutti i prodotti considerati nel presente manuale sono realizzati in conformità alla norma IEC61010-1 e possono essere sottoposti a “flash test”. Alcuni modelli sono dotati di soppressori di interferenze da radiofrequenze. In tal caso è consigliata esclusivamente una prova D.C. Non sono richiesti altri interventi di routine. -
Page 62: Garanzia E Assistenza
Fax: +44 (0) 1763 262 410 E-mail: labservice@grantinstruments.com Grant si impegna costantemente a migliorare le prestazioni offerte ai propri clienti. Qualsiasi commento o riscontro sui nostri prodotti e servizi è il benvenuto. Inviare a: Quality Manager Grant Instruments (Cambridge) Ltd... -
Page 63: Accessori
7. Accessori Con il riscaldatore a secco utilizzare esclusivamente prodotti Grant originali. Sono disponibili i seguenti accessori presso Grant Instruments o i distributori locali. Blocchi singoli Blocchi doppi per QBA2,QBD2 e QBH Codice articolo Descrizione Codice articolo Descrizione Grant Grant... -
Page 64: Specifiche Tecniche
8. Specifiche tecniche Supply Specifications Voltage Frequency Power QBA1 230V ±10% 50-60Hz 200VA QBA2 350VA QBD1 200VA QBD2 350VA QBD4 700VA QBH2 350VA QBA1L 120V ±10% 50-60Hz 150VA QBA2L 300VA QBD1L 150VA QBD2L 300VA QBD4L 550VA QBH2L 300VA QBA/QBAL ±1,0 ±1,0 1 e 2 200 x 100... -
Page 65: Conformità
9. Conformità Direttiva WEEE Grant Instruments aderisce in pieno alle normative 2006 sui rifiuti delle apparecchiature elettriche ed elettroniche (Waste Electrical & Electronic Equipment (WEEE). Siamo membri del programma di conformità B2B (numero di approvazione del programma WEE/MP3338PT/SCH) al cui ente abbiamo affidato l’amministrazione degli obblighi derivanti dalla direttiva WEEE. - Page 66 Índice Seguridad Manejo de equipos QBA Manejo de las series QBD y QBH Funciones de usuario de las series QBD y QBH Temporizador Alarma Desvío Selección de sonda Retardo de arranque / parada Calibración Programación (sólo QBH) Mantenimiento Garantía y servicio Accesorios Especificaciones Cumplimiento legal...
-
Page 67: Seguridad
Limpie la unidad con un trapo húmedo. No utilice limpiadores químicos. Antes de utilizar cualquier otro método de limpieza o descontaminación, los usuarios deben consultar con Grant Instruments para asegurarse de que el método propuesto no dañará el equipo. La unidad debe colocarse en una superficie nivelada y no inflamable, alejada de materiales inflamables y con las ranuras de ventilación sin obstrucciones. -
Page 68: Manejo De Equipos Qba
2. Manejo de equipos QBA Admisión de alimentación de la red Soporte de herramienta de extracción Bloque extraíble Indicador de termobloque Indicador de alimentación Interruptor Mando de control Desembale la unidad con cuidado y guarde el embalaje para envío o almace- namiento futuro. - Page 69 3. Manejo de equipos QBD y QBH Admisión de alimentación de la red Soporte de herramienta Visor de extracción Bloque extraíble Indicador de termobloque Indicador de fallas Mando de control Interruptor Botones de (F)unción y (S)elección Desembale la unidad con cuidado y guarde el embalaje para envío o almace- namiento futuro.
- Page 70 . Para corregir esta falla, apague la unidad y enciéndala de nuevo. Si la falla persiste, póngase en contacto con el Servicio técnico local o con Grant Instruments: los datos de contacto se encuentran en la contraportada de este manual.
-
Page 71: Temporizador
4. Funciones de usuario - QBD, QBH La serie digital de productos contiene también las siguientes funciones de usuario: Temporizador Alarma Desvío Selección de sonda Retardo de arranque y parada Calibración Programación (sólo QBH) Temporizador El temporizador se emplea para realizar la cuenta atrás de un período de tiempo comprendido entre 1 y 999 minutos. -
Page 72: Alarma
Alarma Se trata de una alarma de desviación de temperatura, ajustable desde 0,5 hasta 10 ºC. La alarma suena cuando la temperatura real se desvía del punto ajustado más del valor seleccionado. Solo se activa una vez que el valor real se ha situado a menos de ±... -
Page 73: Selección De Sonda
C. Por tanto, el usuario puede esperar y err3 desaparecerá del visor. Nota. Cuando las condiciones del ensayo requieran una diferencia de 40 más entre el bloque y la sonda externa, póngase en contacto con Grant para analizar otras opciones. QBD, QBA, QBH... -
Page 74: Retardo De Arranque / Parada
Retardo de arranque y parada La función de retardo de arranque y parada ofrece un medio para encender y apagar el termobloque una vez transcurrido un período de tiempo especificado. Pulse F para acceder al menú principal. Gire el mando de control hasta que el visor muestre . Pulse S para seleccionar el control de retardo. -
Page 75: Calibración
Calibración El procedimiento de calibración permite al usuario calibrar la unidad en una amplia gama de temperaturas. Observe que la punta de prueba usada será la punta de prueba selec- cionada según lo descrito en la página 8. Para medir la temperatura del bloque se re- quiere un termómetro calibrado. - Page 76 Programación (sólo QBH con sonda externa) El equipo QBH es capaz de ejecutar un programa que consta de tres segmentos de temperatura y tiempo con una fase final. Todos los segmentos de temperatura/ tiempo deben fijarse aun cuando solo se requieran 2 pasos. Debe ajustarse una sonda externa para modificar o ejecutar un programa.
-
Page 77: Mantenimiento
5. Mantenimiento Todos los productos que se citan en este manual cumplen la norma CEI 61010-1 y pueden someterse a la prueba instantánea de aislamiento. Algunos modelos disponen de supresores de interferencias de radiofrecuencia. Por tanto, se recomienda efectuar la prueba únicamente en corriente continua. No se requiere ninguna otra comprobación periódica. -
Page 78: Garantía Y Servicio
E-mail: labservice@grantinstruments.com En Grant intentamos mejorar continuamente el rendimiento que ofrecemos a nuestros clientes. Si tiene algún comentario sobre los productos o servicios de Grant nos gustaría que nos lo comunicara. Envíe sus comentarios a: Quality Manager Grant Instruments (Cambridge) Ltd... -
Page 79: Accesorios
7. Accesorios Con el termobloque deben utilizarse únicamente productos originales Grant. Grant Instruments y sus distribuidores ponen a su disposición los accesorios que se indi- can a continuación. Bloques sencillos Bloques de tamaño doble para QBA2,QBD2 y QBH Referencia Descripción Referencia Descripción... -
Page 80: Especificaciones
8. Especificaciones Supply Specifications Voltage Frequency Power QBA1 230V ±10% 50-60Hz 200VA QBA2 350VA QBD1 200VA QBD2 350VA QBD4 700VA QBH2 350VA QBA1L 120V ±10% 50-60Hz 150VA QBA2L 300VA QBD1L 150VA QBD2L 300VA QBD4L 550VA QBH2L 300VA QBA/QBAL ±1,0 ±1,0 1&2 200 x 100 QBD/QBDL... -
Page 81: Cumplimiento Legal
Compliance (aprobación de programa nº WEE/MP3338PT/SCH), que se encarga de gestionar en nuestro nombre nuestras obligaciones en cuanto a gestión de residuos RAEE. Grant Instruments tiene asignado un número de registro exclusivo por parte de la Agencia Medioambiental del Reino Unido, cuya referencia es WEE/GA0048TZ. - Page 82 Notas personales 32331 Ver 1 QBD, QBA, QBH Página 17 Manual del operador www.grantinstruments.com...
- Page 83 Manufacturer Equipment Name Equipment Description Directives Including Accessories CE mark first applied Applied Harmonised Standards...
- Page 84 Grant Instruments (Cambridge) Ltd Shepreth Cambridgeshire SG8 6GB Tel: +44 (0) 1763 260811 Fax: +44 (0) 1763 262410 Email: salesdesk@grantinstruments.com www.grantinstruments.com Printed in England -QBA - QBD –QBH –32331 /Version1 /DMN H86 / November 2014...
