DEUTSCH
Beilagenblatt zum Typ 8644 / ME02 – PROFIBUS-Busklemme
Funktionsänderung DIP-Schalter 8 und Maßnahmen für Kunden
Konfiguration der Hardware
Die Konfiguration der Hardware nehmen Sie an der PROFIBUS-Busklemme mit Hilfe des 10-fach-DIP-Schalters
vor.
Mit dem 10-fach-DIP-Schalter können Sie die PROFIBUS-Adresse und weitere Verhaltensweisen der
PROFIBUS-Busklemme einstellen. Die Bedeutung der DIP-Schalter für die PROFIBUS-Busklemme ab
Seriennummer 37344 entnehmen Sie bitte der Tabelle 1.
Tabelle 1: DIP-Schalter-Einstellungen an der PROFIBUS-Busklemme ab Seriennummer 37344
DIP-Schalter Bedeutung
1 bis 7 PROFIBUS-Adresse in binärer Darstellung ( = 0 – 127 in dezimaler Darstellung);
Schalter 1 legt das niederwertigste Bit fest (2
Schalter 7 legt das höchstwertige Bit fest (2
8 Betriebsart der Inline-Station;
On = Neuer Modus mit DP/V1-Unterstützung, Sicherheitswerten und Parametrierung;
Off = kompatibler Modus (zu PROFIBUS-Busklemme bis Seriennummer 37343)
9 bis 10 Reserviert;
Schalter müssen beide auf „Off" stehen
Identnummer: 805038

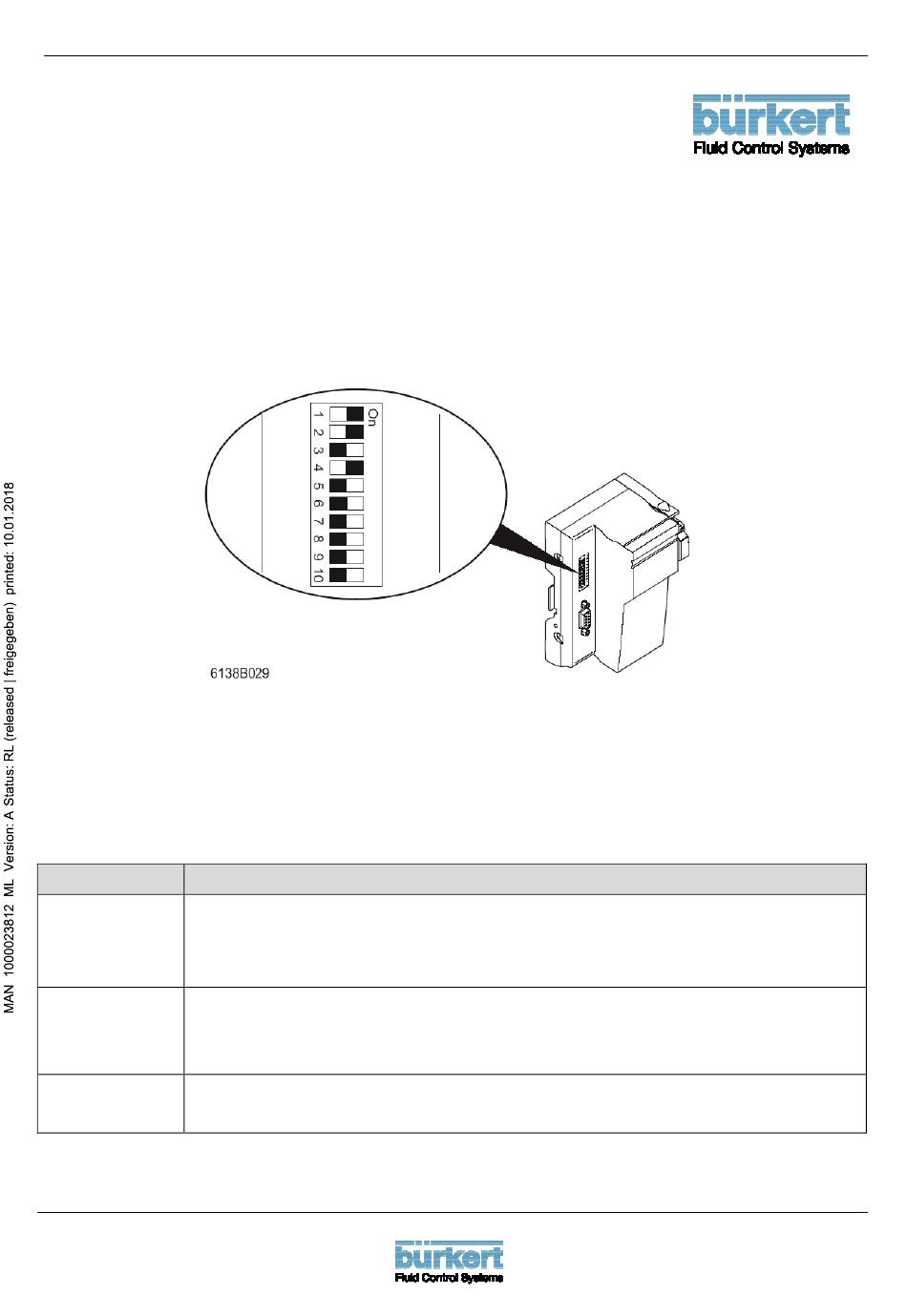

Abbildung 1: DIP-Schalter der PROFIBUS-Busklemme
Funktionsänderung DIP-Schalter 8 und Maßnahmen für Kunden
0
);
6
)
