Lindy 32158 User Manual

RS232 Extender over
Cat.5, 250m
User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale d'uso
LINDY No. 32158
For Home and Office Use
www.lindy.com
Tested to Comply with FCC Standards
LINDY© - Second Edition (OCT 2013)
English Manual

Introduction

Thank you for purchasing the LINDY RS232 Extender over
Cat.5, which extends control of any RS232 protocol device to
over 250 metres. It provides full duplex transmission and
hardware handshake signals with no need for any complicated
set-up procedures.

Package contents

English
•

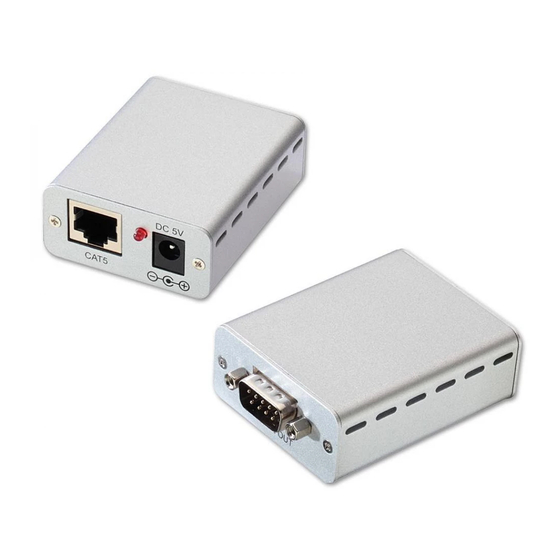

Deutsch LINDY RS232 Extender; Transmitter and Receiver
•
Français
Multi-Country Power Supply 5V 2.1A
•
Italiano
This manual

Features

•
Extends the distance between RS-232 compliant
devices up to 250 metres
•
Connect via a single Cat.5 cable (not included)
•
Simple and easy installation
•
Baud rate of 110 – 921600Bds
•
Data bit: 7/8 bit
•
Aluminium housing

Installation

Connect your computer with the transmitter of the LINDY
RS232 Extender by use of a D9 female to male serial cable.
Then connect the transmitter with the receiver by use of a Cat.5
(or higher) cable at a maximum length of 250m.
Now connect the receiver with the RS232 device by use of a D9
male to female serial cable.
Finally connect the supplied power adapter to transmitter or
receiver. Only one power adapter should be needed, only
operation at extreme distances may make a second power
supply necessary.
Deutsches Benutzerhandbuch
Einführung
Vielen Dank für den Kauf des LINDY RS232 Cat.5 Extenders,
mit dem Sie den Steuerbereich eines beliebigen RS232-
Protokollgerätes auf eine Entfernung bis zu 250m erweitern
können. Er liefert volle Duplexübertragung und Hardware-
Handshake-Signale ohne komplizierte Setup-Verfahren.
Lieferumfang
•
LINDY RS232 Extender; Transmitter and Receiver
•
Multi-Country Netzteil mit Adaptern
(EU/UK/US/AUS), 5V 2,1A
•
Dieses Handbuch
Eigenschaften
•
Steuert ein RS232-Protokollgerät aus einer
Entfernung bis zu 250m
•
Anschluss über ein Cat.5 Kabel (nicht enthalten)
•
Einfache Installation
•
Baudrate von 110-921600
•
Datenbit: 7/8 Bit
•
Aluminiumgehäuse
Installation
Verbinden Sie Ihren Computer mit dem Transmitter/Sender
des LINDY RS232 Receivers. Verwenden Sie dazu ein
serielles Kabel (D9 Buchse an Stecker).
Anschließend verbinden Sie den Transmitter mit dem
Receiver. Verwenden Sie dazu ein max. 250m langes Cat.5
(oder höher) Kabel.
Nun schließen Sie ein RS232-Gerät mittels seriellem Kabel
(D9 Stecker an Buchse) am Receiver an.
Zum Schluss schließen Sie das Netzteil entweder an den
Transmitter oder den Receiver an. Im allgemeinen ist ein
Netzteil ausreichend. Nur bei besonders langen Distanzen ist
eventuell ein zweites Netzteil erforderlich.
