HDMI Daisy Chain Cat.5e/6 Extender
Manual
Benutzerhandbuch
Manuel
Manuale
Tested to Comply with
FCC Standards
For Home and Office Use!
© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (November 2015)
LINDY No. 38140 – Transmitter
LINDY No. 38141 – Receiver / Repeater
www.lindy.com
English
Deutsch
Français
Italiano
Advertisement
Table of Contents
Related Manuals for Lindy 38140
Summary of Contents for Lindy 38140

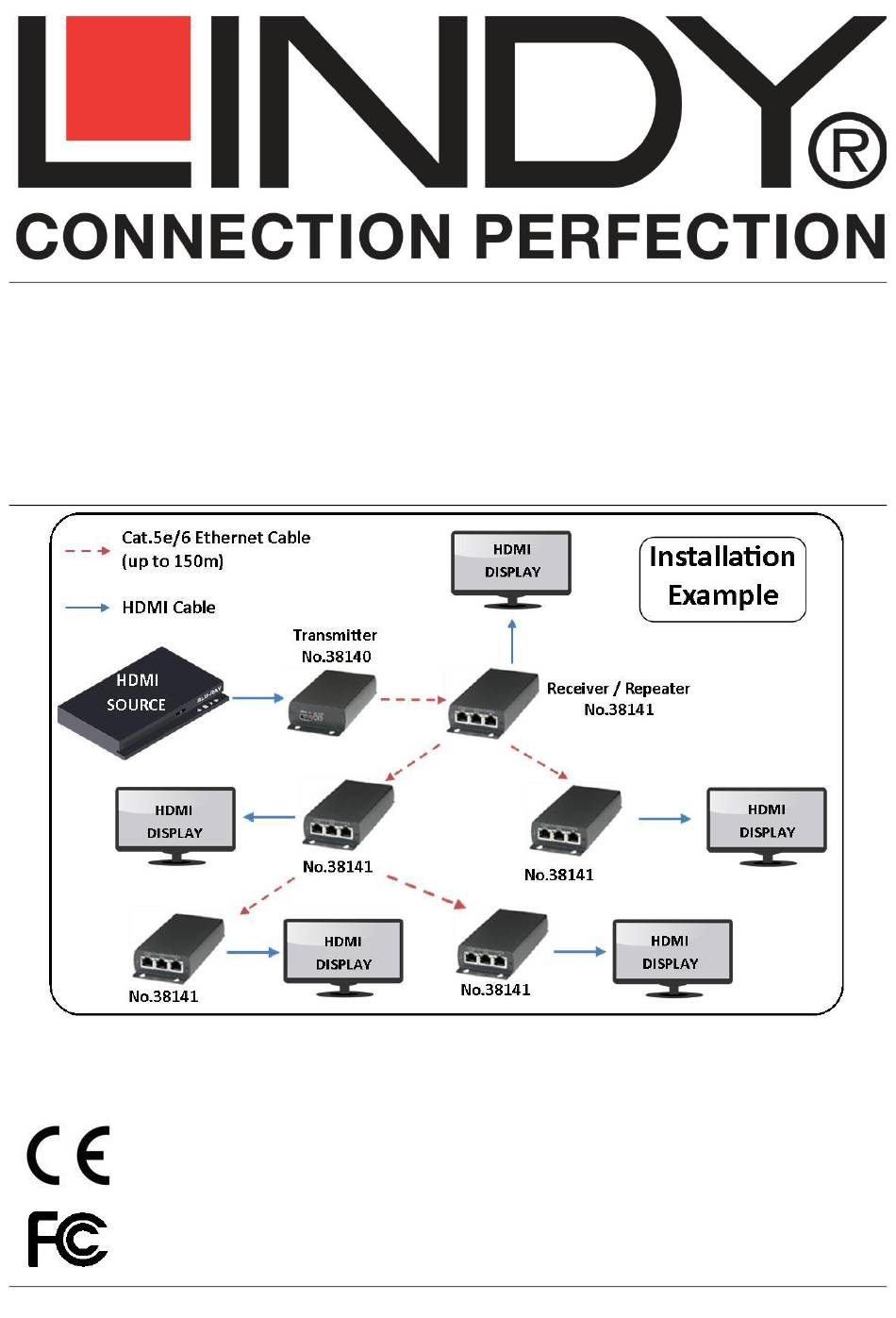

- Page 1 Manuel Français Manuale Italiano LINDY No. 38140 – Transmitter LINDY No. 38141 – Receiver / Repeater www.lindy.com Tested to Comply with FCC Standards For Home and Office Use! © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (November 2015)
- Page 3 English Introduction Thank you for purchasing the LINDY HDMI Daisy Chain Cat.5e/6 Extender. This extender allows you to transmit an HDMI video signal to a series of remote displays/projectors up to a distance of up to 150m between each Transmitter and Receiver/Repeater using high quality Cat.5e/6 solid core cables.
-
Page 4: Troubleshooting
Manual English LINK LED: Flashing while the unit establishes a connection to a transmitter unit No. 38140 or to another receiver/repeater unit No.38141. DC 5V: Connect the supplied power supply to this port Cat.5 In : Attach to the Cat.5e/6 cable used to connect to the Cat.5e/6 cable coming from a transmitter unit No.38140 or another receiver/repeater unit No.38141. - Page 5 Benutzerhandbuch EINFÜHRUNG Vielen Dank für den Kauf des LINDY HDMI Daisy Chain Cat.5e/6 Extender. Dieser Exender ermöglicht es ein HDMI-Signal zu einer ganzen Reihe von Monitoren zu senden mit Entfernungen von bis zu 150m zwischen den Monitoren jeweils mit hochwertigen Cat.5e/6 Installations-Kabeln. Die Installation erfolgt in einer Daisy-Chain-Konfiguration, beginnend mit dem Transmitter.
-
Page 6: Installation Und Betrieb
Deutsch Benutzerhandbuch DC 5V: Anschluss für das mitgelieferte Netzteil Cat.5 In: Anschluss für das Cat.5e/6 Kabel vom Transmitter Nr.38140 oder vom vorhergehenden Receiver/Repeater Nr.38141. Cat.5 Out (2 Ports): 2x Anschluss für das Cat.5e/6 Kabel zum nächsten Receiver/Repeater Nr.38141 Hinweis: Die RJ45-Ports verfügen über zwei integrierte LEDs: die grüne LED leuchtet wenn auf diesem Port eine Verbindung hergestellt ist, und die orange LED blinkt, wenn Daten über diesen Port übertragen... -
Page 7: Repeater Unit
Manuel Introduction Merci d’avoir choisi l’extender HDMI Daisy Chain Cat.5e/6 LINDY. Cet extender permet de transmettre un signal vidéo HDMI à une série d’écrans/projecteurs déportés à une distance de jusqu’à 150m en utilisant du câble Cat.5e/6 monobrin de haute qualité. L’installation peut être réalisée en configuration cascadée en démarrant avec un émetteur. - Page 8 Français Manuel LED LINK: clignote lorsque les unités établissent une connexion à un émetteur N°Art.38140 ou à une autre unité récepteur/répéteur N°Art.38141 via le port RJ45 Cat.5 IN DC 5V: à connecter à l’alimentation fournie Cat.5 In : à connecter au câble Cat.5e/6 provenant d’un émetteur N°Art.38140 ou d’un récepteur/répéteur N°Art.38141.
- Page 9 “EDID Presets” alla fine del manuale per controllare le modalità video supportate) Formati Audio Supportati: LPCM 2 canali a 16/20/24bit 32/44/48 kHz Panoramica Art. 38140 – UNITA’ TRASMITTENTE HDMI IN: da connettere alla sorgente HDMI (Blu- ray Player, Computer, Set Top Box, Game Console, etc.) ON LED: Acceso quando l’unità...
- Page 10 / ripetitore art.38141. DC 5V: Porta di connessione dell’alimentatore MultiCountry 5V fornito a corredo Cat.5 In : da connettere al cavo Cat.5e/6 in uscita da un’unità trasmittente Art.38140 o ad un altro ricevitore / ripetitore art.38141. Cat.5 Out (2 porte): ciascuna porta può essere connessa ad un cavo Cat.5e/6 utilizzato per collegare l’unità...
-
Page 11: Technical Specifications
Technical Specifications EDID Presets Standard timings supported 720 x 400p at 70Hz - IBM VGA 1024 x 768p at 75Hz - VESA 640 x 480p at 60Hz - IBM VGA 1280 x 1024p at 75Hz - VESA 640 x 480p at 67Hz - Apple Mac II 1152 x 870p at 75Hz - Apple Mac II 640 x 480p at 72Hz - VESA 1920 x 1080p at 60Hz - VESA STD... -
Page 12: Legal Statements
Die formelle Konformitätserklärung können wir Ihnen auf Anforderung zur Verfügung stellen LINDY Herstellergarantie – Hinweis für Kunden in Deutschland LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
