WingHome 290C User Manual

Hide thumbs Also See for 290C:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
®
User Manual
Bedienungsanleitung
Mode: 290C

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 290C and is the answer not in the manual?

Questions and answers

Related Manuals for WingHome 290C

Summary of Contents for WingHome 290C

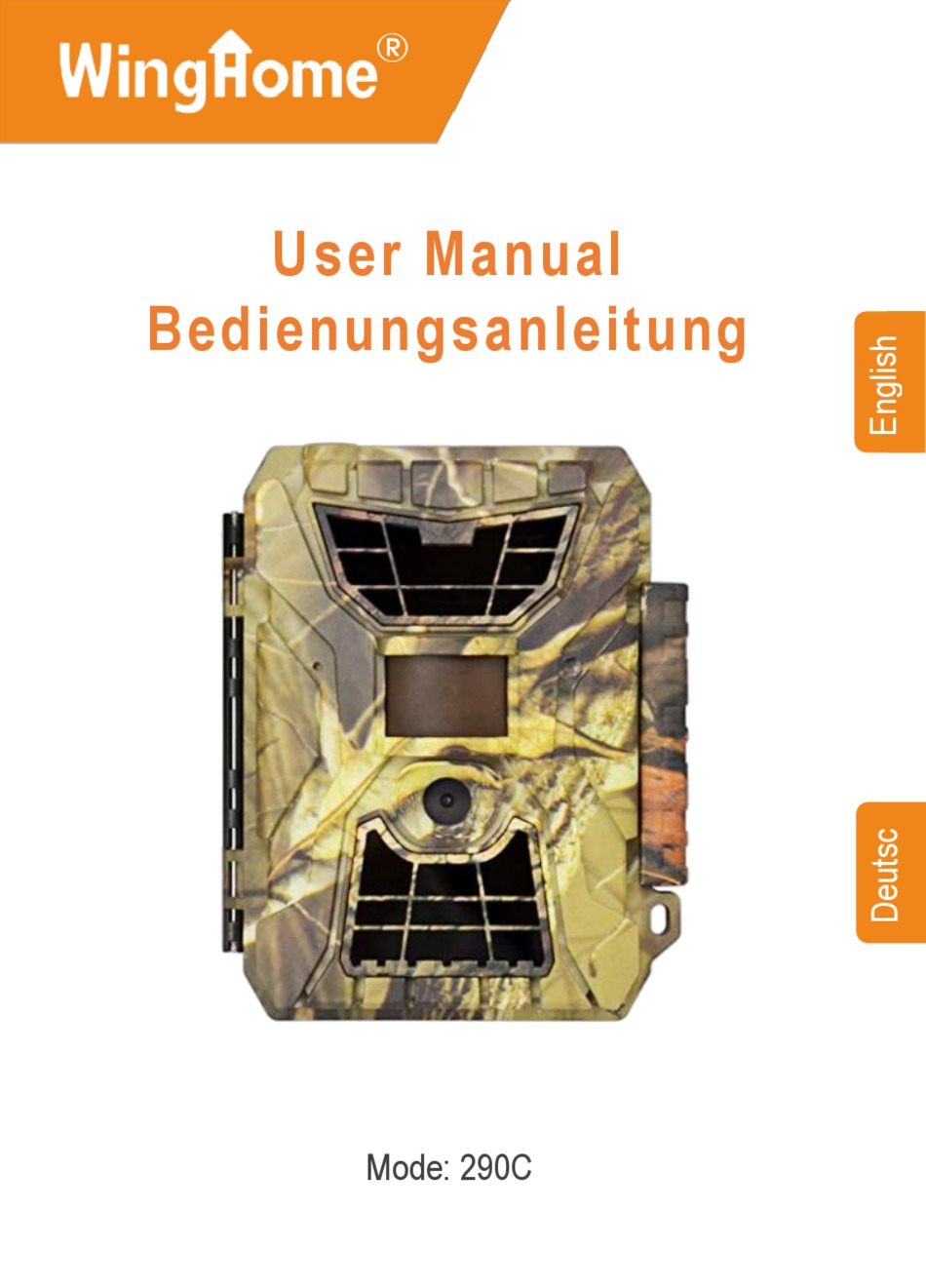

  • Page 1 ® User Manual Bedienungsanleitung Mode: 290C...

  • Page 2: Table Of Contents

    Content 1. Quick Start ..................1 1.1 Package Included ............... 1 Initial Installation ............. 2 How to Setup the Camera? ........... 3 Camera Default Settings in Red Letter ......... 4 2. Whole View and Details of Camera ..........5 2.1 Front View of Camera............5 2.2 Bottom View of Camera............
  • Page 3 4.5 Operation Menu ..............15 5. Specification ................19 6. Trouble Shooting ................ 21 6.1 Photos Do Not Capture Subject of Interest ...... 21 6.2 Camera Stops Taking Images or Won’t ......22 6.3 Night Vision Flash Range Doesn’t Meet ......23 6.4 Photos Do Not Capture Subject of Interest ......

  • Page 4: Quick Start

    1. Quick Start 1.1 Package Included Trail camera x 1 USB cable × 1 Mounting strap × 1 User manual x 1 Quick Start Manual × 1...

  • Page 5: Initial Installation

    1.2 Initial Installation Make sure the power switch towards OFF Step 1 before installing or removing the batteries Step 2 Open the latch and install the new 12 pcs AA batteries in right director. Note: 12AA Alkaline or Ni-MH are recommended. For better performance, pls choose the “Battery Type”...

  • Page 6: How To Setup The Camera

    1.3 How to Setup the Camera? Step 1 Power on the Camera Switch to ON; camera is ready to work upon motion triggers (screen will not light up upon “ON”). You can mount it out to work directly after this if default settings are preferred. Pls refer to page4 below for default settings in red letters.

  • Page 7: Camera Default Settings In Red Letter

    1.4 Camera Default Settings in Red Letter...

  • Page 8: Whole View And Details Of Camera

    2. Whole View and Details of Camera 2.1Front View of Camera Indicator a light 20 IR LEDs Light Sensor ( day/night ) PIR Sensor 42 IR LEDs Lens 22 IR LEDs 2.2 Bottom View of Camera Battery Slot SD Card Slot DC in USB Port...

  • Page 9: Internal, Side And Back View Of Camera

    2.3 Internal, Side and Back View of Camera LCD Color Screen Menu Button Power Switch Navigation Buttons Battery Slot (ON/OFF/SETU P Test Mode) /OK Button 3. Introduction With contents in previous pages, believe you’ve already got a brief idea about how this camera works. Before more details presented, here we want to thank you for choosing one of our easy operation highly qualified products.

  • Page 10: Fully Functionality Introduction

    our diligent and smart engineers based on feedback and requirements from customers globally. May you also enjoy and adore this product as we do. And our company is always open-minded with willing to adopt creative ideas from you. 3.1 Fully Functionality Introduction Besides all the functions you may experience from any other similar cameras.
  • Page 11 type you’re using in the menu option “Battery Type” to reach longer operation time. Batteries should be inserted with correct electrode position as marked on the housing. Upside down batteries electrodes may cause device malfunction. Also, we strongly recommend changing the batteries when power icon on camera screen or photo stamp is empty.
  • Page 12 Working Working Photos shot per day Video clips shot per day time time IR LEDs On IR LEDs On 100 photos 64 days 10 sec 10 cli p s 59 days 100 photos 61 days 10 sec 10 cli p s 57 days 100 photos 57 days...

  • Page 13: Sd Card Selection

    in camera batteries cases. C. Power Adaptor—Security Surveillance Purpose This camera can also be powered by an external 12V/ 2A DC adapter. Recommend to remove the AA size batteries when power adapter is used. Electrical power is recommended for security purposes. 3.3 SD Card Selection Using a memory card is required to operate the camera.

  • Page 14: Usb Connection

    SD Size 2 GB 4 GB 8 GB 16 GB 32 GB Capacity Photo (pictures) 12MP 1613 3371 6887 13919 16MP 1232 2575 5260 10630 24MP 1728 3530 7134 Video (hours) 00: 0 5: 2 7 00: 1 0: 1 3 00: 2 2: 2 8 00: 4 6: 5 7 01: 3 5: 5 6...
  • Page 15 3.Use right adaptor (12V/2A) of this camera to supply power, and do not invert the electrode when put in batteries. 4.In Test mode, camera will automatically power off in 5 min if there is no keypad touching. 5.Don’t interrupt power supply during system upgrade, please deliver it back to factory if the device doesn’t work after upgrading.

  • Page 16: Key Features

    hours as long as camera was powered 1 hour above. 3.6 Key Features 1. 0.8 seconds trigger speed; 2. 52 degree FOV lens; 60 degree PIR angle; 3. 24MP/ 1080P@15FPS; 4.Programmable 12/16/28 Megapixel high-quality resolution; 5.42pcs invisible IR LEDs, offer 20 meters(65 feet) real night vision distance;...

  • Page 17: Operation List

    4. Operation List 4.1 Check Pic/Video Pull the power switch to SETUP, press navigation “↑” to check pic/video; press “←” and “→” for selection, “OK” to play video, press button “↑” again to exit. 4.2 Delete Pic/Video Pull the power switch to SETUP, press navigation “↑” - Menu button - (Delete) - OK button- (Delete one/all), press “OK”...

  • Page 18: Operation Menu

    as if you want to do some further configuration. Note: camera stay in “Test” mode if camera is in Menu configuration pages. 4.5 Operation Menu Test mode, Press “Menu” once to enter camera setting menu; to navigate setting interface by pressing “←”, “↑”, “→”, or “↓”, press “OK”...
  • Page 19 Auto Modes Settings Programmable Options Camera default settings are: multi-shot 3P, 12M photo size, Hunting 5sec Delay Camera default settings are: photo + video, 12M photo size, Security multi-shot 5P, 1080P video size, 10sec video length Turn off both modes off when you do programmable advanced setting Setup Settings...
  • Page 20 functions work as expected. Camera ID Select “ON”, press “OK”, to set 4 digits/ alphabets for Cam Name each camera. Such function can help user to identify photos are from where and which camera. Select “ON”, press “OK”, to enable password protection Password for your camera;...
  • Page 21 outdoor temperature; 4) easier to trigger camera to record. In high temperature environment, body heat of subjects and environment temperature is hard to tell by camera, suggest setting High. Select “ON”, press “OK”, to set the beginning time and end time (hour/minute); camera will only work during the Timer time period user set.

  • Page 22: Specification

    Other Alkaline/ NI-MH Battery Type Choose the correct types of batteries for the camera to perform its best effects. Select “ON”, press “OK”, camera will continue to record SD Cycle photos/videos by deleting earliest photos or video clips. 50HZ, 60HZ; improper setting may cause camera screen Frequency flicker Select “Yes”...
  • Page 23 PIR distance 15m (50feet) PIR Angle 60 degree 12MP/16MP/24MP = Picture size 4000x3000/4608x3456/5632x4224 Picture Format JPEG (1920x1080), (1280x720), Video resolution VGA(640x480) Video Format Video Length 05-59sec. programmable Shooting Numbers Trigger Time 0.8s Trigger Interval 5s-7s Camera + Video Device Serial No. Time Lapse SD Card cycle ON/OFF...

  • Page 24: Trouble Shooting

    in 5 mins if there is no keypad touching. Interface USB/SD Card/DC Port Mounting Strap; Tripod Operating -25° C to 60° C Temperature Storage temperature -30° C to 70° C Operation Humidity 5%-90% Waterproof spec IP66 Dimensions 144.3*117.5*78.4 mm Weight 359 g Certification CE FCC RoHs...

  • Page 25: Camera Stops Taking Images Or Won't

    resources are in the camera’s field of view. 3.In some cases, set the camera near water will make the camera take images with no subject in them. Try to aim the camera over ground. 4.Try to set camera on stable and immovable objects, i.e.: large trees.

  • Page 26: Night Vision Flash Range Doesn't Meet

    batteries left power is enough for camera to work. 3. Make sure that the camera power switch is in the “On” position and not in the “Off” or “Test” modes. 4. Please format the SD card with camera before using or when camera stops taking images.

  • Page 27: Photos Do Not Capture Subject Of Interest

    5. A certain surroundings (like trees, walls, ground, etc.) within flash range can get you better night time images; please do not aim camera to total open field where there is nothing within IR flash range to reflect flash back; it’s like shinning a flashlight into sky in night, you just can’t see anything;...

  • Page 28: Warranty

    7. Warranty With great pride and full confidence in our products, we always keep our words which are given to our customers as specified warranty terms and services below. Based on a strict QC system, we initially offer all our customers one year long time limited warranty, come along with selectable chargeable renewal policy of warranty as one, two, three, or four years.

  • Page 29: Support

    (with a written description of the problem and print samples) for repairing or exchanging. 8. Support If you were experiencing any problems while using this WingHome 290C trail camera, please feel free to contact us: http://www.winghomeview.com support@winghomeview.com...
  • Page 30 Content 1. Schnellstart ................. 29 1.1 Im Lieferumfang enthalten ..........29 Initiale Installation ............30 Wie richten Sie die Kamera ein? ......... 31 Kamera-Standardeinstellungen in rot geschrieben ....32 2. Ansichten und Details der Kamera..........33 2.1 Vorderansicht der Kamera..........33 2.2 Ansicht von unten .............
  • Page 31 4.5 Menü bedienung ..............43 5. Spezifikation ................48 6. Fehlerbehebung ................50 6.1 Fotos enthalten nicht das Gewü nschte ......50 6.2 Kamera stoppt die Aufnahme oder nimmt keine Bilder auf ..51 6.3 Nachtsicht-Blitzreichweite entspricht nicht der Erwartung ..51 6.4 Fotos erfassen nicht das Gewü...

  • Page 32: Schnellstart

    1. Schnellstart 1.1 Im Lieferumfang enthalten 1 Wildkamera 1 USB-Kabel 1 Befestigungsgurt 1 Bedienungsanleitung 1 Schnellstart-Anleitung...

  • Page 33: Initiale Installation

    1.2 Initiale Installation Stellen sie sicher, dass die kamera ausgesc Schritt 1 h-altet ist, bevor sie batterien installieren oder entfernen. Schritt 2 Ö ffnen sie das batteriefach und legen sie die 12 neuen batterien in der richtigen richtung (+/-) ein. Hinweis: Es werden 12 AA Alkaline oder Ni-MH batterien empfohlen.

  • Page 34: Wie Richten Sie Die Kamera Ein

    1.3 Wie richten Sie die Kamera ein? Schalten Sie die Kamera ein Schritt 1 Schalten sie auf "ON"; Die kamera ist bereit bei bewegu - ngserkennung zu arbeiten (der Bildschirm leuchtet nicht auf "ON"). Sie kö nnen sie direkt danach an einem geeigneten Platz befestigen, wenn standardeinstellungen bevorzugt werden.

  • Page 35: Kamera-Standardeinstellungen In Rot Geschrieben

    1.4 Kamera-Standardeinstellungen in rot geschrieben...

  • Page 36: Ansichten Und Details Der Kamera

    2.Ansichten und Details der Kamera 2.1 Vorderansicht der Kamera Kontrollleuchte 20 IR LEDs Lichtsensor ( Tag/Nacht ) PIR Sensor 42 IR LEDs Linse Insgesamt 22 IR LEDs 2.2 Ansicht von unten Batterieschlitz SD-Kartensteckplatz DC in USB-Anschluss...

  • Page 37: Innen-, Seiten- Und Rü Ckansicht Der Kamera

    2.3 Innen-, Seiten- und Rü ckansicht der Kamera LCD-farbenfroher Menü taste Netzschalter Navigationstasten Batteriefach ( ON/OFF/SETUP /OK-Taste Testmodus ) 3. Einfü hrung Mit den inhalten auf den vorherigen seiten haben sie bereits eine kurze vorstellung, wie diese kamera funktioniert. Bevor weitere details vorgestellt werden, mö...

  • Page 38: Einfü Hrung In Die Funktionen

    ingenieuren entwickelt, basierend auf rü ckmeldungen und anforderungen von kunden weltweit. Mö gen sie dieses produkt genauso genieß en und lieben wie wir es tun. Unser unternehmen ist immer aufgeschlossen und bereit, kreative Ideen von Ihnen anzunehmen. 3.1 Einfü hrung in die Funktionen Neben all den funktionen, die sie von anderen ä...
  • Page 39 option "Batterietyp" den Sie verwenden, um eine lä ngere Betriebszeit zu erreichen. Die batterien sollten in der richtigen polung, wie auf dem gehä use angegeben, eingelegt werden. Verkehrt herum eingelegte batterien kö nnen zu fehlfunktionen fü hren. Auß erdem empfehlen wir dringend, die Batterien zu wechseln, wenn das Energiesymbol auf dem Kamerabildschirm erscheint oder der Fotostempel leer ist.
  • Page 40 Testbedingung : LCD Bildschirm aus. Modus: “Power On” _PIR intelligente automatische Überwachung; 3G 12AA Alkaline Batteries Fotos Auslö sungen Arbeits- Videoclips Auslö sungen Arbeits- pro Tag zeit pro Tag zeit IR LEDs An Max. 100 Blider 81 Tage Qualitä t 10 s 10 clips 75 Tage...

  • Page 41: Sd-Kartenauswahl

    C. Netzteil-Sicherheitsü berwachung Diese kamera kann auch mit einem externen 12V / 2A DC-Ada - pter betrieben werden. Es wird empfohlen, die AA-Batterien zu entfernen, wenn der Netzadapter verwendet wird. Netzstrom wird fü r Sicherheitszwecke empfohlen. 3.3 SD-Kartenauswahl Zum betrieb der kamera wird eine speicherkarte benö tigt. Wenn die kamera eingeschaltet ist und keine speicherkarte verwendet wird, wird auf dem bildschirm "Keine Karte"...

  • Page 42: Usb-Verbindung

    Grö ß e 2 GB 4 GB 8 GB 16 GB 32 GB Kapazitä t Photo (pictures) 12MP 1613 3371 6887 13919 16MP 1232 2575 5260 10630 24MP 1728 3530 7134 Video (hours) 640x480 00:05:27 00:10:13 00:22:28 00:46:57 01:35:56 03:13:52 00:03:56 00:07:23 00:16:13...
  • Page 43 2. Bitte verwenden sie hochwertige AA-Batterien, um batterie - zellen vor korrosion durch ausgetretene sä ure zu schü tzen. 3. Verwenden sie das richtige netzteil (12V / 2A) fü r diese kamera, um strom zu verwenden und verpolen sie die batterien nicht, wenn sie die batterien einlegen.

  • Page 44: Hauptmerkmale

    ausgestattet. Benutzen sie bitte hochwertige AA batterien um genü gend leistung zu liefern, dass die kamera ordnungsgemä ß in dunklen umgebungen arbeiten kann. 10. Das programmierte datum / die programmierte uhrzeit kann 12 stunden lang in der kamera gespeichert werden, solange die kamera 1 stunde lä...

  • Page 45: Menü -Ü Bersicht

    9. Betriebstemperatur: -25 ℃ bis 60 ℃; 10. Eingebauter 2,0 "TFT-Farbbildschirm; 4. Menü -Ü bersicht 4.1 Video/Foto Wiedergabe Schieben sie den anschaltknopf auf setup. Danach betä tigen sie die pfeiltaste “↑” um sich die bilder und videos anzeigen zu lassen. Mit “←”...

  • Page 46: Automatische Abschaltung

    beenden. Mit der menü taste kehren sie wieder zurü ck. 4.4 Automatische Abschaltung Im testmodus schaltet sich die kamera automatisch in 3 minuten aus, wenn sie keine taste berü hren. Bitte schalten sie sie manuell wieder ein, als ob sie weitere einstellungen vornehmen mö chten. Hinweis: Die kamera bleibt im “Test”...
  • Page 47 Auto Modi Einstellungen Programmable Options Standardeinstellungen: Serienaufnahme 3P, 12M Jagd Bildgrö ß e, 5s Verzö gerung Standardeinstellungen: Foto + Video, 10M Bildgrö ß e, Security Serienaufnahme 1080P Videogrö ß e, Videolä nge Stellen sie beide modi aus, um die erweiterten einstellungen vornehmen zu kö...
  • Page 48 Kamera ID wähle “ON”, drück “OK”, um einzustellen 4 Zahlen/ Buchstaben fü r jede Kamera.Diese Funktion kann dem Kameraname Benutzer helfen, Fotos zu identifizieren von wo und von welcher Kamera gemacht Wähle “AN”, drücke “OK”, um den Passwortschutz einzuschalten Passwort unterstü...
  • Page 49 3) einfacher fü r den Sensor, um den Unterschied zwischen Kö rperwä rme und Auß entemperatur zu ermitteln; 4) einfacher fü r die Kamera aufzunehmen. In hoher Temperatur-Umgebung, Kö rper Wä rme Lebewesen und Umgebungs-Temperatur ist schwer von der Kamera zu unterscheiden Einstellung Hoch..
  • Page 50 zwischen Fotos/Videos bei Bewegungen. Diese Option vermeidet, dass die Kamera zu viele Fotos / Videos aufnimmt Beispiel: Kamera wartet 1 Minute zwischen Foto/Video Aufnahmen mit Bewegung, wenn das voreingestellte Zeitintervall 00:01:00 ist Einstellbare Verzö gerungszeit: 00:00:05~23:59:59. Hinweis: Bitte nicht Zeitraffer und Verzö gerung gleichzeitig einschalten Other Alkaline/ NI-MH...

  • Page 51: Spezifikation

    5. Spezifikation Bildsensor 5 Megapixel Farb CMOS Effective Pixels 2560x1920 Tag/Nacht-Modus IR Reichweite IR Einstellungen Oben: 20 LED, Unten: 22 LED Speicher SD Karte (8GB – 32GB) Bedientasten F=3.0; FOV=52° ; Auto IR-Cut-Remove Obejektiv (nachts)) LCD Bildschirm 2” TFT, RGB, 262k PIR Entfernung 15m (50feet) PIR Winkel...
  • Page 52 Auslö seintervall 5s-7s Kamera + Video Gerä te-Seriennummer. Zeitraffer SD-Endlosspeicherung AN/AUS Betriebsspannung Battery: 9V; DC: 12V Batterietyp 12AA Extern DC Stand-by Strom 0.15mA Stand-by Zeit 5~8 Monate (6× AA~12× AA) Im Testmodus, Die Kamera schaltet sich Automatische automatisch Abschaltung in 5 Minuten aus wenn keine Taste gedrü ckt wird.

  • Page 53: Fehlerbehebung

    Zertifizierung CE FCC RoHs Spezifikationen kö nnen ohne vorherige Ankü ndigung geä ndert werden. 6. Fehlerbehebung 6.1 Fotos enthalten nicht das Gewü nschte 1. Ü berprü fen sie die parametereinstellung "Sensor Level" (PIR- Empfindlichkeit). Bei warmen umgebungsbedingungen stellen sie den sensorpegel auf "Hoch" und fü r den einsatz bei kaltem wetter stellen sie den sensor auf "Niedrig".

  • Page 54: Kamera Stoppt Die Aufnahme Oder Nimmt Keine Bilder Auf

    6. Aufgehende sonne oder sonnenuntergang kann den sensor auslö sen. Die kamera muss sein neu ausgerichtet. 7. Wenn sich eine person / ein tier schnell bewegt, kann es sich aus dem sichtfeld der kamera bewegen, bevor das Foto aufgenommen wird. die kamera weiterzurü ckbewegen oder kamera umstellen. 6.2 Kamera stoppt die Aufnahme oder nimmt keine Bilder auf 1.

  • Page 55: Fotos Erfassen Nicht Das Gewü Nschte

    2. Hohe empfindlichkeit "bietet einen besseren IR-Blitzbereich. Die angegebenen werte fü r den IR-Blitzbereich basieren auf der einstellung fü r den maximalen bereich. Also bitte den nachtmodus auf hohe empfindlichkeit fü r eine bessere nachtsichtblitzreichweite einstellen; 3. Hochwertige 1.5V NiMH AA-Batterien kö nnen auch viel besseren IR-Blitzbereich bieten;...

  • Page 56: Garantie

    den sensorpegel auf "Hoch" und fü r den einsatz bei kaltem setter stellen sie den sensor auf "Niedrig". 2. Versuchen sie, Ihre kamera in einem bereich aufzustellen, in dem sich keine wä rmequelle in der sichtlinie der kamera befindet. 3. In einigen fä llen wird die kamera in die nä he von wasser aufgestellt, damit die kamera bilder aufnimmt, in denen sich kein motiv befindet.
  • Page 57 kaufdatum auf material- und verarbeitungsfehler. Wenn ein mangel vorliegt, werden wir nach unserer wahl und im gesetzlich zulä ssigen umfang (1) das produkt unter verwendung neuer oder generalü berholter teile kostenlos reparieren; (2) das produkt gegen ein funktionell gleichwertiges produkt austauschen, das neu oder aufgearbeitet ist;...

  • Page 58: Support

    8. Support Wenn sie probleme mit der benutzung der WingHome 290C Wildkamera haben, kontaktieren sie uns bitte: http://www.winghomeview.com support@winghomeview.com...
