Summary of Contents for WingHome 350C

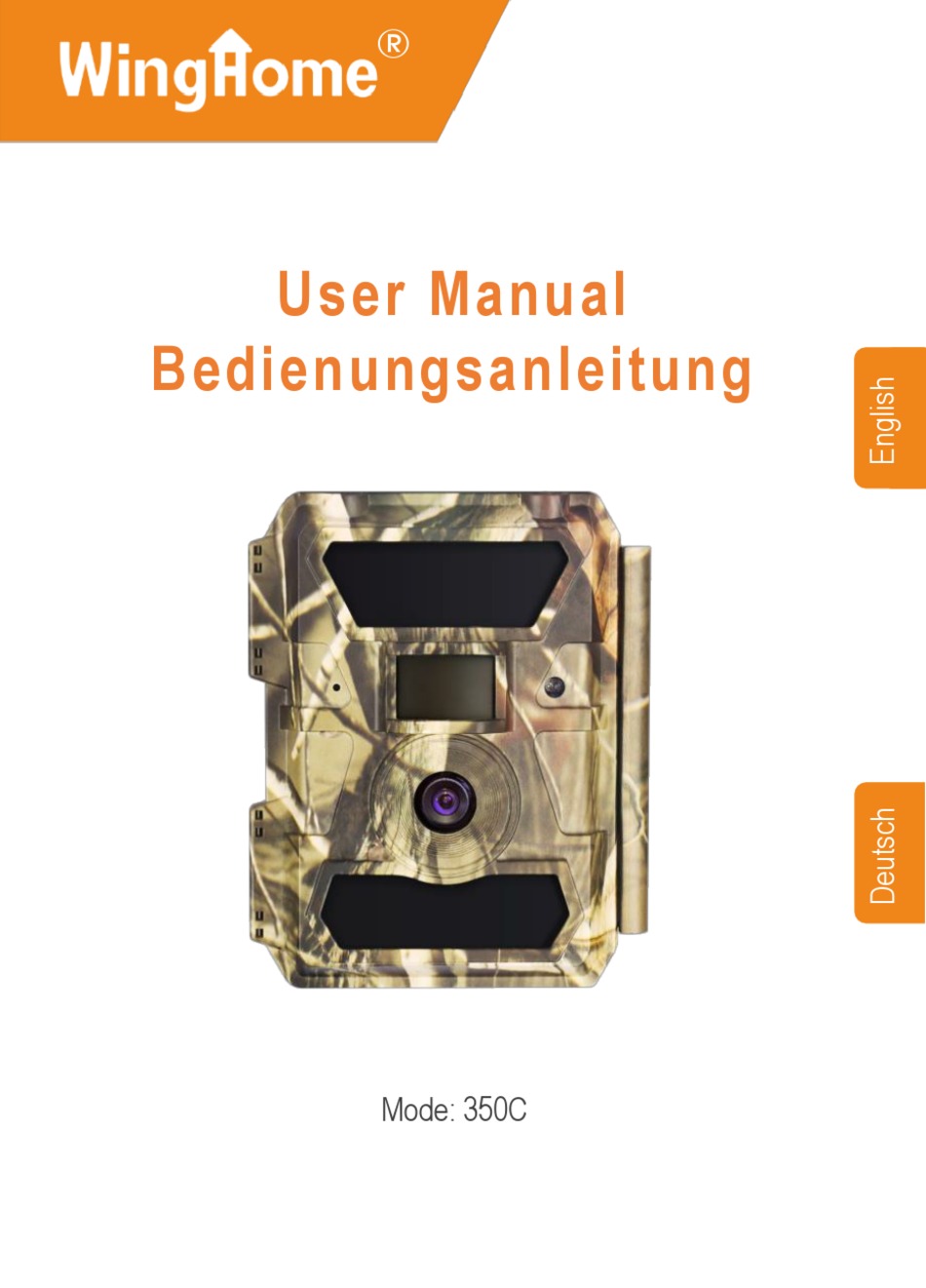

  • Page 1 ® User Manual Bedienungsanleitung Mode: 350C...

  • Page 2: Table Of Contents

    Content 1. Quick Start ................. 1 1.1 What in the Box? .............. 1 1.2 How to Get the Camera Ready? ........1 1.3 How to Setup the Camera? ..........2 1.4 Camera Default Settings in Red Letter ......4 2. Whole View and Details of Camera .......... 5 2.1 Figure 1: Front View of Camera ........
  • Page 3 5. Specification ................18 6. Trouble Shooting ..............19 6.1 Photos Do Not Capture Subject of Interest ..... 19 6.2 Camera Stops Taking Images or Won’t Take Images ..20 6.3 Night Vision Flash Range Doesn’t Meet Expectation ..21 6.4 Photos Do Not Capture Subject of Interest .....

  • Page 4: Quick Start

    1. Quick Start 1.1 What in the Box? Trail camera x 1 USB cable × 1 Mounting strap × 1 User manual x 1 Quick Start Manual × 1 1.2 How to Get the Camera Ready? 1. Insert the batteries Open camera house and insert the batteries as electrodes marked in battery case.

  • Page 5: How To Setup The Camera

    2. Insert the SD card Note: 8-32GB SD card is recommended. Please insert it with correct direction as marked. 1.3 How to Setup the Camera? 1. Power on the Camera Switch to ON; camera is ready to work upon motion triggers (screen will not light up upon “ON”).
  • Page 6 after this if default settings are preferred. Pls refer to page4 below for default settings in red letters. 2. Configure Camera Settings Switch to SETUP, screen will light up. Press M key, you will enter the menu to view & change settings. Please press arrow keys for navigation and OK key to confirm settings.

  • Page 7: Camera Default Settings In Red Letter

    1.4 Camera Default Settings in Red Letter...

  • Page 8: Whole View And Details Of Camera

    2. Whole View and Details of Camera 2.1 Figure 1: Front View of Camera 2.2 Figure 2: Bottom View of Camera...

  • Page 9: Introduction

    2.3 Figure 3: Internal, Side and Back View of Camera Menu Button Power Switch 3. Introduction With contents in previous pages, believe you’ve already got a brief idea about how this camera works. Before more details presented, here we want to thank you for choosing one of our easy operation highly qualified products.

  • Page 10: Fully Functionality Introduction

    3.1 Fully Functionality Introduction Besides all the functions you may experience from any other similar cameras. This one is aimed to offer you stable quality product using experience with many extraordinary features, 15 meters (50 ft) invisible real night vision ability, 0.4 seconds trigger time, and 1 photo/sec (up to 5 photos per trigger) multi-shot to capture the whole track of object (anti-theft evidence), user friendly operational menu, etc.
  • Page 11 Due to different settings, objects activities within camera detection zone, different brands and quality of batteries, and using environment, etc; we’re not able to list out exact number of photos and videos that camera can achieve. So given table below only shows approximate number of photos or videos camera can take with 12AA alkaline batteries;...

  • Page 12: Sd Card Selection

    adapter. Recommend to remove the AA size batteries when power adapter is used. Electrical power is recommended for security purposes. 3.3 SD Card Selection Using a memory card is required to operate the camera. When the camera is "ON" and no memory card is used, the screen displays "No card".

  • Page 13: Attention

    3.5 Attention 1. Insert the SD memory card correctly, camera does not support SD card hot swap (insertion). 2. Please use high-quality AA batteries in order to prevent battery cells from corrosion of leaked acid. 3. Use right adaptor (12V/2A) of this camera to supply power, and do not invert the electrode when put in batteries.

  • Page 14: Key Features

    3.6 Key Features 0.4 seconds trigger speed; 2. Wide lens model: 100 degrees FOV lens; 3. 12MP/ 1080P@30FPS; 4. Programmable 5/8/12 Megapixel high-quality resolution; 5.58pcs invisible IR LEDs, offer 20 meters(65 feet) real night vision distance; 6. crystal clear day & night photo/video quality; 7.

  • Page 15: Format Of Sd Card

    4.3 Format of SD Card a. No b. Yes: to format SD card via camera. Press “←” and “→” for selection, “Yes” to confirm, “No” to exit to previous page. 4.4 Auto Power Off In Test mode, camera will automatically power off in 3 mins if there is no keypad touching.
  • Page 16 Settings Programmable Options Cam ID Select “ON”, press “OK”, to set 4 digits/ alphabets for each camera. Such function can help user to identify photos are from where and which camera. Cam Mode Photo, PIC+VIDEO, Video Photo: camera shoots photos only based on configured Multi-shot &...
  • Page 17 Night Mode Min. Blur: Short exposure time to minimize motion blur for better image quality; shortened IR flash range; Max. Range: Longer exposure time to extend IR flash range for better night vision; lower image quality; Balanced: combination of above 2 options; Multi-shot Programmable 1~5 photos per trigger Video On...
  • Page 18 Settings Programmable Options Sensitivity High, Middle, Low Higher sensitivity is 1) more sensitive to movements by smaller subjects; 2) longer detection distance; 3) easier for sensor to detect difference between body heat and outdoor temperature; 4) easier to trigger camera to record. In high temperature environment, body heat of subjects and environment temperature is hard to tell by camera, suggest setting High.
  • Page 19 Select “ON”, press “OK”, to set the interval; PIR sensor of Time Lapse camera will be turned off; camera will shoot pics or video clips automatically upon the interval user set. Configurable interval: 00:00:05~23:59:59. Note: Pls don’t turn ON Time Lapse and Delay simultaneously! Timer Select “ON”, press “OK”, to set the beginning time and end...
  • Page 20 Date/Time Month : date : year; hour : minute : second Note: Pls adjust camera date/time to ensure some functions work as expected. Stamp Imprints of programmed camera ID, moon phase, temperature, date, and time on photo Battery Type Alkaline/ NI-MH Choose correct battery type of using batteries in camera makes camera perform better.

  • Page 21: Specification

    Firmware version in camera (Version: / IMEI: / MCU:) About 5. Specification Image Sensor 5 Mega Pixels Color CMOS Effective Pixels 2560x1920 Day/Night Mode IR range IR Setting Top: 28 LED, Foot: 30 LED Memory SD Card (4GB – 32GB) Operating keys Lens F=3.0;...

  • Page 22: Trouble Shooting

    Device Serial No. Time Lapse SD Card cycle ON/OFF Operation Power Battery: 9V; DC: 12V Battery Type 12AA External DC Stand-by Current 0.135mA Stand-by Time 5~8 months (6× AA~12× AA) In Test mode, camera will automatically power off in 3 Auto Power Off mins if there is no keypad touching.

  • Page 23: Camera Stops Taking Images Or Won't Take Images

    warm environmental conditions, set the Sensor Level to “High” and for cold weather use, set the sensor for “Low”. 2. Try to set your camera up in an area where no heat resources are in the camera’s field of view. 3.

  • Page 24: Night Vision Flash Range Doesn't Meet Expectation

    6.3 Night Vision Flash Range Doesn’t Meet Expectation 1. Please check to make sure that batteries are fully charged or left power is enough; 2. “Max Range” offers better IR flash range. Given IR flash range values are based on Max Range setting; so please adjust Night Mode to Max Range for better night vision flash range;...

  • Page 25: Warranty

    (with a written description of the problem and print samples) for repairing or exchanging. 8. Support If you were experiencing any problems while using this WingHome 350C trail camera, please feel free to contact us: http://www.winghomeview.com support@winghomeview.com...
  • Page 26 Inhalt 1. Schnellstart ................29 1.1 Was ist in der Packung? ............ 29 1.2 Wie bereiten Sie die Kamera zum Start vor? ..... 30 1.3 Wie richten Sie die Kamera ein? ........31 1.4 Kamera-Standardeinstellungen in rot geschrieben .... 32 2.
  • Page 27 4.4 Automatische Abschaltung ..........43 4.5 Menü bedienung ..............43 5. Spezifikation ................18 6. Fehlerbehebung ..............50 6.1 Fotos enthalten nicht das Gewü nschte ......50 6.2 Kamera stoppt die Aufnahme oder nimmt keine Bilder auf ..51 6.3 Nachtsicht-Blitzreichweite entspricht nicht der Erwartung ..21 6.4 Fotos erfassen nicht das Gewü...

  • Page 28: Schnellstart

    1. Schnellstart 1.1 Was ist in der Packung? 1 Wildkamera 1 USB-Kabel 1 Befestigungsgurt 1 Bedienungsanleitung 1 Schnellstart-Anleitung 1.2 Wie bereiten Sie die Kamera zum Start vor? 1. Batterien einlegen Ö ffnen Sie das Kameragehä use und legen Sie die Batterien entspr- echend ihrer +/- Markierung in das Batteriefach ein.
  • Page 29 2. SD-Karte einlegen Hinweis: Eine 8 bis 32GB SD-Karte wird empfohlen. Bitte stecken Sie diese mit der richtigen Richtung, wie markiert, ein.

  • Page 30: Wie Richten Sie Die Kamera Ein

    1.3 Wie richten Sie die Kamera ein? 1. Schalten Sie die Kamera ein Schalten Sie auf "ON"; Die Kamera ist bereit, bei Bewegungs- erkennung zu arbeiten (der Bildschirm leuchtet nicht auf "ON"). Sie kö nnen sie direkt danach an einem geeigneten Platz befestigen, wenn Standardeinstellungen bevorzugt werden.
  • Page 31 1.4 Kamera-Standardeinstellungen in rot geschrieben Sonst Kamera ID Empfindlichkeit Sprache Hoch/Mittel/Niedrig EIN/AUS English Kamera Modus Verzoegerung Datum/Uhrzeit Foto/Video AUS/EIN DD/MM/YYYY Foto + Video HH:MM:SS Zeitraffer Zeitangabe AUS/EIN All/Part AUS/EIN Zeituhr Bildgroesse Batterietyp AUS/EIN 12MP/ 16MP/ 22MP Batterien/Akkus Nachtmodus Frequenz Max.Qualitä t/Ausgewogen 50Hz/60Hz /Min.

  • Page 32: Ansichten Und Details Der Kamera

    2. Ansichten und Details der Kamera 2.1 Abbildung 1: Vorderansicht der Kamera Kontrollleuchte Insgesamt Lichtsensor (Tag/Nacht) Linse Abbildung 2: Ansicht von unten Batterieschlitz SD-Kartensteckplatz DC in USB-Anschluss...

  • Page 33: Abbildung 3: Innen-, Seiten- Und Rü Ckansicht Der Kamera

    2.3 Abbildung 3: Innen-, Seiten- und Rü ckansicht der Kamera LCD-farbenfroher Bildschirm Menü taste Navigationstasten / OK-Taste Batteriefach Netzschalter (ON / OFF / SETUP Testmodus) 3. Einfü hrung Mit den Inhalten auf den vorherigen Seiten haben Sie bereits eine kurze Vorstellung, wie diese Kamera funktioniert. Bevor weitere Details vorgestellt werden, mö...

  • Page 34: Einfü Hrung In Die Funktionen

    immer aufgeschlossen und bereit, kreative Ideen von Ihnen anzunehmen. 3.1 Einfü hrung in die Funktionen Neben all den Funktionen, die Sie von anderen ä hnlichen Kameras vielleicht kennen, ist diese Kamera darauf ausgerichtet, Ihnen ein stabiles Qualitä tsprodukt zu bieten, mit dem Sie die Erfahrung mit vielen auß...
  • Page 35 erien, die in der Kamera verwendet werden, kö nnen einen dau- erhaften Schaden verursachen, der ebenfalls die Garantiebest- immungen verletzt ! Aufgrund verschiedener Einstellungen, Objekt-Aktivitä ten innerhalb der Kamera-Erkennungszone, verschiedene Marken und Qualitä t der Batterien und Umwelteinflü ssen, etc.; kö nnen wir nicht die genaue Anzahl der Fotos und Videos auflisten, die die Kamera erreichen kann.

  • Page 36: Sd-Kartenauswahl

    B. Solarmodule Um dem Benutzer bessere Erfahrung zu bringen, haben unsere Ingenieure diese Kamera entwickelt, um mit den meisten Standard 12V / 2A Lithium-Batterie-Solarmodulen arbeiten zu kö nnen. Da wiederaufladbare AA-NiMH-Batterien jedoch eine hö here Span- nung zum Laden benö tigen, kann das Solarmodul die Batterien bei der Verwendung im Kamerabatteriefach nicht aufladen.

  • Page 37: Usb-Verbindung

    Grö ß e 2 GB 4 GB 8 GB 16 GB 32 GB Kapazitä t Photo (pictures) 12 MP 1638 3277 6554 13107 16 MP 1170 2341 4681 9362 22 MP 1707 3413 6827 Video (hours) 640x480 00:05:27 00:10:13 00:22:28 00:46:57 01:35:56 03:13:52...
  • Page 38 wenn Sie die Batterien einlegen. Im Testmodus schaltet sich die Kamera automatisch in 3 Minut- en aus, wenn sich keine Tastatur berü hrt. Unterbrechen Sie die Stromversorgung wä hrend der Systemak- tualisierung nicht. Bitte schicken Sie sie zum Hersteller, wenn das Gerä...

  • Page 39: Hauptmerkmale

    3.6 Hauptmerkmale 0,4 Sekunden Auslö segeschwindigkeit; 2. Weitwinkelobjektiv: 100 Grad FOV-Objektiv; 3. 12MP / 1080P@30FPS; 4. Einstellbar 5/8/12 Megapixel HQ Auflö sung; 58 unsichtbare IR LEDs, bieten 20 Meter (65 feet) echte Nachtsichtweite; 6. Glasklare Tag und Nacht Foto / Video-Qualitä t; 7.

  • Page 40: Lö Schen

    4.2 Lö schen a. Lö schen eines: ausgewä hlten Foto/Video; drü cken Sie "OK" , dann drü cken Sie "↑" und "↓"um auszuwä hlen, "Ja" zur Bestä -tigung, "Nein" um zur vorherigen Seite zurü ckzukehren. b. alle lö schen. 4.3 Formatieren der SD-Karte a.
  • Page 41 Verzö gerung, Zeitraffer, Timer, Passwort) Kamera Einstellungen Programmable Options wä hle "ON", drü ck "OK", um einzustellen 4 Zahlen/ Buchstaben fü r jede Kamera. Kamera ID Diese Funktion kann dem Benutzer helfen, Fotos zu identifizieren von wo und von welcher Kamera gemacht.
  • Page 42 Foto, FOTO+VIDEO, Video 1) Foto: Kamera macht Fotos nur basierend auf Einstellung Mehrfachaufnahme & Bildgrö ß e; 2) "FOTO+VIDEO", Kamera macht zuerst Foto(s) dann Kamera Modus nimmt sie Video auf basierend auf die Einstellungen Video Lä nge/Grö ß e und Mehrfachaufahme/ Bildgrö ß e 3) Video: Kamera nimmt nur Videaos auf basierend auf die Einstellung Video Lä...
  • Page 43 Einstellung Einstelluns-Optionen Empfindlichkeit Hoch, Mittel, Niedrig Hohe Empfindlichkeit ist 1) mehr Empfindlichkeit Bewegung durch Kleinere Objekte 2) lä ngere Erkennungsentfernung; 3) einfacher fü r den Sensor, um den Unterschied zwis- chen Kö rperwä rme und Auß entemperatur zu ermitteln; 4) einfacher fü r die Kamera aufzunehmen. In hoher Temperatur-Umgebung, Kö...
  • Page 44 Zeitraffer Wä hle"AN", drü ck "OK", um das Intervall zu setzen; PIR Sensor der Kamera wird ausgeschaltet; Die Kamera nimmt Fotos oder Videos auf clips automatisch in der Lä nge die der Nutzer eingestellt hat. Einstellbares Intervall: 00:00:05~23:59:59. Hinweis: Bitte nicht Zeitraffer und Verzö gerung gleichzeitig einschalten Zeituhr Wä...

  • Page 45: Spezifikation

    Batterietyp Alkaline/ NI-MH Wä hlen Sie den richtigen Batterietyp fü r die verwendung von Batterien in der Kamera. Dies verbessert die Kamera-Funktionalitä t. Frequenz 50HZ, 60HZ; Falsche Einstellungen kö nnen den Kamerabildschirm beeinträ chtigen; Flackern Wä hle "AN", drü cke "OK", die Kamera beginnt aufzune- Endlosspeicher hmen Fotos/Videos durch Lö...
  • Page 46 Video auflö sung FHD (1920x1080), HD (1280x720), VGA(640x480) Videoformat Videolä nge 05-59 sec. einstellbar Anzahl Bilder Auslö sezeit 0.4s Auslö seintervall 4s-7s Kamera + Video Gerä te- Seriennummer. Zeitraffer AN/AUS Endlosspeicherung Betriebsspannung Battery: 9V; DC: 12V Batterietyp 12 AA Extern DC 12 V Stand-by Strom 0.135mA...

  • Page 47: Fehlerbehebung

    6. Fehlerbehebung 6.1 Die Fotos enthalten nicht das Gewü nschte 1. Ü berprü fen Sie die Parametereinstellung "Sensor Level" (PIR- Empfindlichkeit). Bei warmen Umgebungsbedingungen stellen Sie den Sensorpegel auf "Hoch" und fü r den Einsatz bei kaltem Wetter stellen Sie den Sensor auf "Niedrig". 2.

  • Page 48: Nachtsicht-Blitzreichweite Entspricht Nicht Der Erwartung

    nen die Endlosaufnahme einschalten, um ein solches Problem zu vermeiden. 2. Ü berprü fen Sie die Batterien, um sicherzustellen, dass die Alkaline- oder NiMH-AA-Batterien ausreichen, damit die Kamera funktioniert. 3. Stellen Sie sicher, dass der Kamera-Netzschalter in der Position "Ein" und nicht im Modus "Aus" oder "Test" ist. 4.

  • Page 49: Garantie

    Taschenlampe in den Himmel in der Nacht zu leuchten, man kann einfach nichts sehen; das Gleiche macht die Kamera sonst; 6.4 Die Kamera erfasst nicht das Gewü nschte 1. Ü berprü fen Sie die Parametereinstellung "Sensor Level" (PIR- Empfindlichkeit). Bei warmen Umgebungsbedingungen stellen Sie den Sensorpegel auf "Hoch"...

  • Page 50: Support

    Art des Problems zu ermitteln, bevor Sie das Produkt im Rahmen dieser Garantie (mit einer schriftlichen Beschreibung des Problems und Druckproben) zur Reparatur oder zum Austausch zurü cksenden. 8. Support Wenn Sie Probleme mit der Benutzung der WingHome 350C Wildkamera haben, kontaktieren Sie uns bitte: http://www.winghomeview.com support@winghomeview.com...
