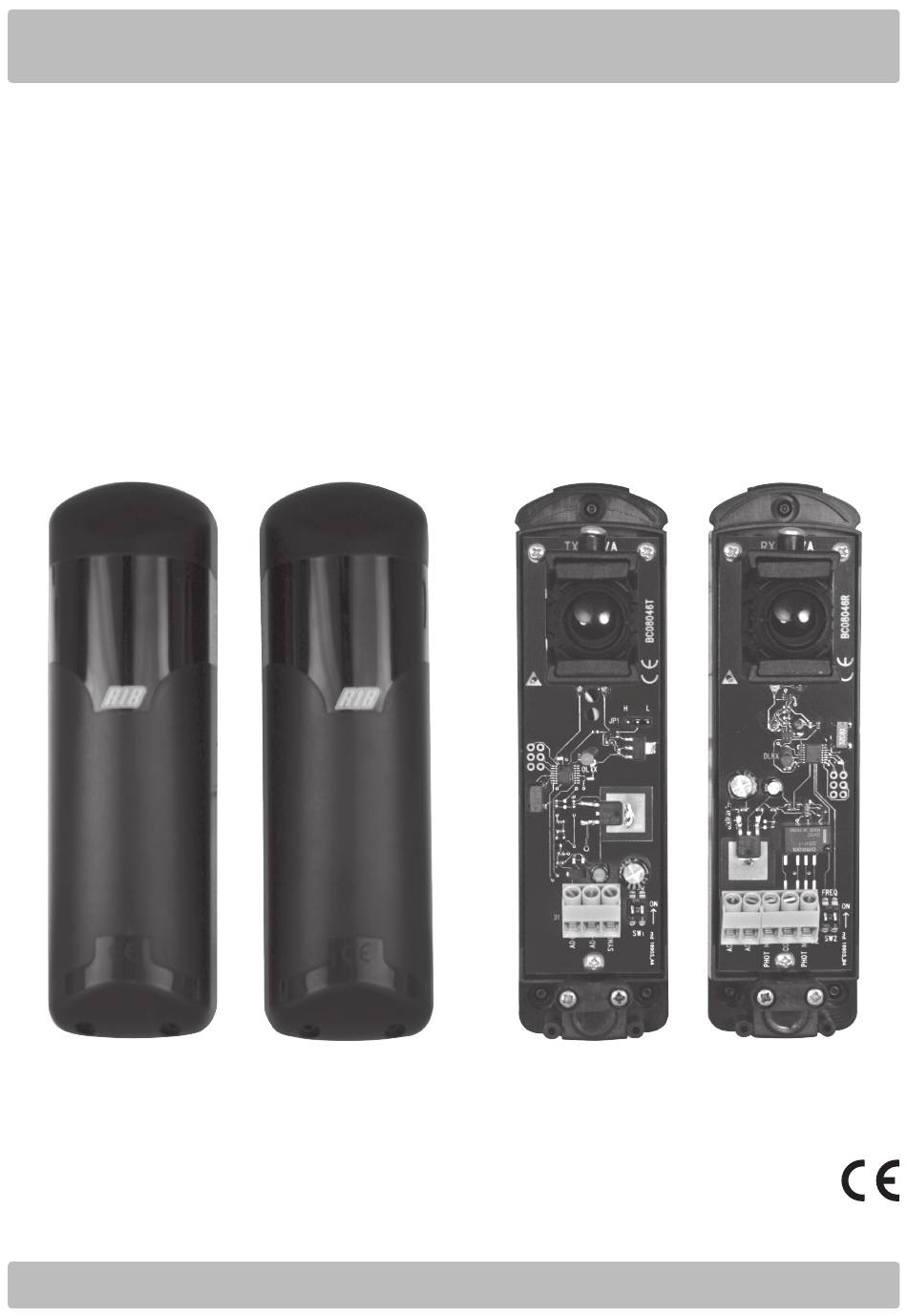

- Page 1 NOVA FOTOCELLULE - PHOTOCELLULES PHOTOCELLS - FOTOZELLEN - FOTOCÉLULAS cod. ACG8046 ITALIANO pag. 02 / ENGLISH pag. 06...
- Page 2 EN12453 al punto 5.5.1. (requisiti generali di Sono prodotte nella versione da parete, da fissare su colonne in ferro o protezione). di altro materiale liscio, o su COLONNINE DI SUPPORTO DEDICATE cod. ACG8039. RIB NON PUÓ CONSIDERARSI RESPONSABILE PER EVENTUALI DANNI CAUSATI DA UN USO IMPROPRIO, ERRONEO O IRRAGIONEVOLE.
- Page 3 Fate attenzione a non creare corto circuiti quando le fasi di distanza di 10 m tra alimentazione sono invertite! fotocellule e quadro comando, sezione del filo deve essere aumentata a Contatto N.C. da collegare ai 1 mm morsetti COM-PHOT Alimentazione 12/24V ac/dc da collegare ai morsetti AD+ AD- presenti sulle schede RIB...
- Page 4 SW1 su ogni trasmettitore TX e SW2 su ogni ricevitore RX come da disegno sottostante. Alimentazione 12/24V ac/dc da collegare ai morsetti AD+ AD- presenti sulle schede RIB NOTA: per una corretta sincronizzazione, almeno una coppia di fotocellule deve avere entrambi i dip switch in OFF (vedi TX1 e RX1). In caso di alimentazione a 12-24 Vac eseguire i collegamenti come da schema. ATTENZIONE: se si invertono le alimentazioni anche su un solo TX o RX la sincronia non viene eseguita correttamente.
- Page 5 ORTATA ERIFICA DEL FUNZIONAMENTO È possibile decidere la portata delle fotocellule posizionando un ponticello FUNZIONAMENTO CON SINCRONISMO: sul/sui trasmettitore/i. - I nterporre un’ostacolo davanti al trasmettitore. - V erificare che il led rosso del corrispondente ricevitore si spenga. Ponticello JP1 con portata regolata a 30 m (impostazione di fabbrica) FUNZIONAMENTO SENZA SINCRONISMO: - I nterporre un’ostacolo prima davanti al trasmettitore e poi davanti al ricevitore.
- Page 6 The installer must ensure that the installation of the NOVA photocells active security demands of all types of automatic opening systems. is performed only in the presence of further protection as specified by They are produced in versions for wall mounting, for mounting to columns standard EN12453 in 5.5.1. (general protection requirements). of iron or other smooth material, or on dedicated SUPPORT COLUMNS cod. ACG8039. RIB MAY NOT BE HELD RESPONSIBLE FOR DAMAGES CAUSED BY IMPROPER, WRONG OR UNREASONABLE USE.
- Page 7 Be careful not to short circuit the system when the supply If you exceed the phases are inverted! distance of 10 m between photocells and control panel, wire section must be increased Contact N.C. to connect to to 1 mm terminals COM-PHOT Power 12/24V ac/dc to connect to terminals AD+ AD- on the RIB control panels...
- Page 8 SW1 micro-switches on every TX transmitter and SW2 on every RX receiver as shown in the diagram below. Power 12/24V ac/dc to connect to terminals AD+ AD- on the RIB control panels NOTE: for the correct functioning of the syncronization, at least one of the pair of photocells must have both the dip switches in the OFF mode (see TX1 and RX1). In case the power supply is 12-24 Vac, the wiring must be carried out as per diagram.
-
Page 9: Technical Specifications
ANGE YSTEM CHECK It is possible to adjust the range of the photocells by placing a jumper on SYNCHRONIZATION: the transmitters. - Place an object in front of the transmitter. - Check that the red LED of the corresponding receiver turns off. Jumper JP1 with a range of 30 m (factory setting) NO SYNCHRONIZATION: - Place an object in front of the transmitter and then in front of the receiver. - Check that the red LED of the receivers is off in both cases. Jumper JP1 with a range of 15 m ECHNICAL SPECIFICATIONS - POWER 12-24V ac/dc (check compatibility of the power supplied by the electric panel) - After affixing the plastic bases of the NOVA photocells, insert the circuit - MAXIMUM ABSORPTION RX 110 mA... - Page 10 NOTES...
- Page 11 R.I.B. S.r.l. AZIENDA CON SISTEMA 25014 Castenedolo - Brescia - Italy DI QUALITÀ CERTIFICATO DA DNV Via Matteotti, 162 Tel. ++39.030.2135811 COMPANY WITH QUALITY Fax ++39.030.21358279 - 21358278 SYSTEM CERTIFIED www.ribind.it - ribind@ribind.it BY DNV DICHIARAZIONE DI CONFORMITÁ - DÉCLARATION DE CONFORMITÉ DECLARATION OF COMPLIANCE - DECLARACIÓN DE CONFORMIDAD Dichiariamo sotto la nostra responsabilità...
- Page 12 NOVA Altri dispositivi della serie NOVA - Autres appareils de la série NOVA: - Other devices in the NOVA series: - Andere Geräte aus der NOVA-Serie: - Otros dispositivos de serie NOVA: ACG8037 ACG8037 NOVA WI-FI NOVA WI-FI - Patent EP10711742 - EP2347398 - Patent EP10711742 - EP2347398 NOVA Wi-Fi è...
