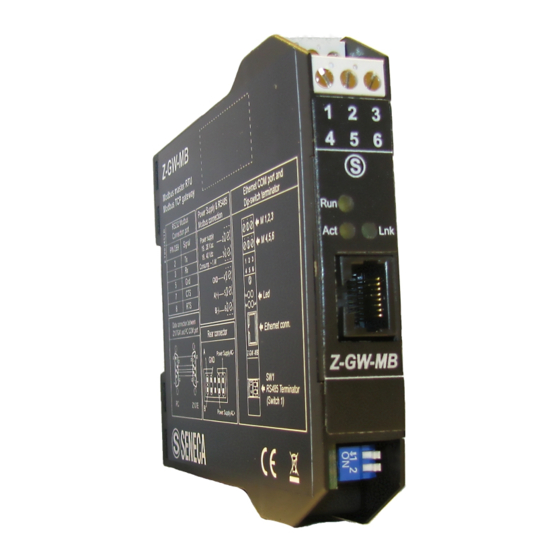

Seneca Z-GW-MB Installation And User Manual

Modbus rtu master to modbus tcp gateway/server
Hide thumbs Also See for Z-GW-MB:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

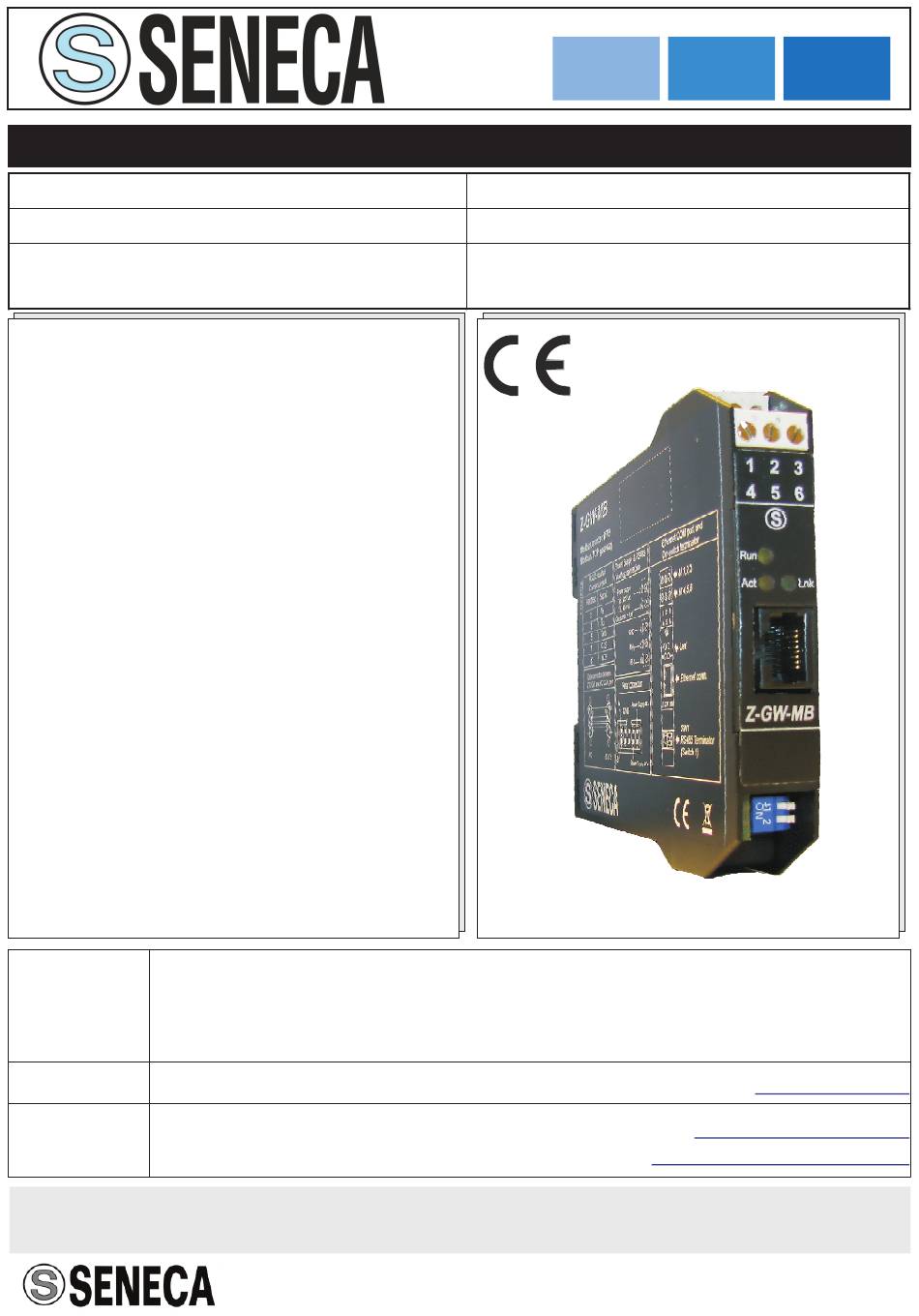

MANUALE DI INSTALLAZIONE ED USO
Lingua manuale
Prodotto
Funzioni
Indice:
1.0 Disclaimer
2.0 Descrizione e
Caratteristiche generali
2.1 Descrizione
2.2 Caratteristiche generali
3.0 Specifiche tecniche
3.1 Generali
...
3.9 Ingombri
4.0 Istruzioni preliminari di utilizzo
5.0 Installazione
5.1 Installazione e rimozione dalla guida
DIN 46277
6.0 Collegamenti elettrici
6.1 Alimentazione
6.2 RS485
6.3 Ethernet
6.4 RS232
7.0 Configurazione e impostazioni
7.1 DIP-switch frontale
7.2 Configurazione con software
8.0 Esempi applicativi
8.1 Da PC a Z-GW-MB
8.2 Da ethernet network to Modbus RTU
network
8.3 Descrizione
9.0 Led di indicazione
10.0 Accessori
Produttore
Web
Mail
Questo documento è di proprietà SENECA srl. La duplicazione e la riproduzione sono vietate, se non
autorizzate. Il contenuto della presente documentazione corrisponde ai prodotti e alle tecnologie
descritte. I dati riportati potranno essere modificati o integrati per esigenze tecniche e/o commerciali.
Sede Amministrativa: Via Germania, 34 - 35127 - Z.I. CAMIN - PD - IT
Sede Operativa: Via Svizzera, 17 - 35127 - Z.I. CAMIN - PD - IT
Tel. +39.049.8705355 - 8705359 - Fax +39.049.8706287
·
Pag.
2
2
2
4
4
5
6
6
8
8
MI002251-I-E
Z-GW-MB
Gateway ModbusRTU
/ ModbusTCP
Seneca s.r.l.
www.seneca.it
supporto@seneca.it
commerciale@seneca.it
ITALIANO 1/8
Italiano

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Z-GW-MB and is the answer not in the manual?

Questions and answers

Related Manuals for Seneca Z-GW-MB

Summary of Contents for Seneca Z-GW-MB

  • Page 1 Mail commerciale@seneca.it Questo documento è di proprietà SENECA srl. La duplicazione e la riproduzione sono vietate, se non autorizzate. Il contenuto della presente documentazione corrisponde ai prodotti e alle tecnologie descritte. I dati riportati potranno essere modificati o integrati per esigenze tecniche e/o commerciali.
  • Page 2 · Isolamento galvanico 500 Vac tra alimentazione e comunicazione · Cablaggio facilitato dell’alimentazione e della comunicazione seriale per mezzo del bus · Seneca alloggiabile nella guida DIN. Morsetti estraibili a sezione 2.5 mm · 3.0 SPECIFICHE TECNICHE · AC 3.1 Generali Alimentazione 12..
  • Page 3 3.6 Box Dimensioni 100 x 17,5 x 111 mm Scatola; grado di protezione Plastica nera, IP20 3.7 Connettori IDC da 10 per bus seneca Connettori Morsetti estraibili passo 5,08 mm 3.8 Normative di riferimento EN 61000-6-4/ 2007 (emissione, ambiente industriale) EN 61000-6-2/ 2005 (immunità, ambiente industriale)
  • Page 4 L’uso e l’installazione sono consigliati a personale tecnico esperto 5.0 INSTALLAZIONE Per installare / rimuovere lo Z-GW-MB alla guida DIN 46277 eseguire le operazioni riportate sotto (Fig.1a e Fig.1b) 5.1 Installazione e rimozione dall guida DIN 46277 Fig.
  • Page 5 6.0 COLLEGAMENTI ELETTRICI 6.1 Alimentazione Assicurarsi che lo Z-GW-MB sia spento prima Fig. 2 di procedere con qualsiasi operazione. Per alimentare lo Z-GW-MB è necessario usare una tensione compresa tra 12.. 28 Vac, o compresa tra 12.. 40 Vdc attraverso il morsetto 2 e il morsetto 3.
  • Page 6 Dal PC Allo Z-GW-MB DESCRIZIONE PIN DESCRIZIONE 7.0 CONFIGURAZIONE E IMPOSTAZIONI 7.1 Dip-switch frontale DIP-Switch Posizione Descrizione OFF= Disabilita il terminatore della comunicazione RS485 / RS232 Z-GW-MB ON= Abilita il terminatore della comunicazione RS485 / RS232 OFF= Ripristina la normale modalità...
  • Page 7 8.0 ESEMPI APPLICATIVI 8.1 Da PC a Z-GW-MB Ethernet Network Client #1: IP xxx.xxx.xxx.30 Z-GW-MB Ethernet to RS485/RS232 ETHERNET Modbus RTU SERVER Slave RS485 Modbus RTU MASTER Modbus Network 8.2 Da rete ethernet a rete modbus RTU Ethernet Network Fino a 10 PC...
  • Page 8 Gli schemi riportati sono degli esempi applicativi per le diverse modalità di funzionamento dello Z-GW-MB, in particolare: Esempio applicativo 1: PC to Z-GW-MB, Un PC connesso alla rete ethernet esegue letture su registri predefiniti di una serie di slave Modbus RTU attraverso la seriale 485.

  • Page 9: Table Of Contents

    Mail sales@seneca.it This document is property of SENECA srl. Duplication and reprodution are forbidden, if not authorized. Contents of the present documentation refers to products and technologies described in it. All technical data contained in the document may be modified without prior notice Content of this documentation is subject to periodical revision.

  • Page 10: Disclaimer

    No warranty is guaranteed in connection with faults resulting from improper use, from modifications or repairs carried out by Manufacturer-unauthorised personnel on the module, or if the content of this user Manual is not followed. Seneca S.r.l. www.seneca.it Headquarter: Via Germania, 34 - 35127 - Z.I.

  • Page 11: Module Layout

    Dimension 100 x 17,5 x 111 mm Box; protection class Black plastic, IP20 (International protection) 3.7 Connectors IDC with 10 pins for Seneca bus Connectors Removable screw terminals: pitch 5.08 mm 3.8 Standards EN 61000-6-4/ 2007 (electromagnetic emission, industrial environment)

  • Page 12: Preliminary Instructions For Use

    It is reccomended that the use and installation operations are performed by an electrical-skilled technician 5.0 INSTALLATION To install/remove the Z-GW-MB on/from DIN 46277 rail, execute the following operations (Fig.1a and Fig.1b 5.1 Installation on/removal from DIN 46277 rail Fig. 1a Fig.

  • Page 13: Electrical Connections

    Z107E . Porta RS232 It can be used to download the configuration software in the Z-GW-MB when it is in «BOOT» mode. The lenght of the cable don’t have exceeded the 3 m and it must be a pin to pin type. The cable shall be as described in the following page.

  • Page 14: Frontal Dip-Switch

    Close the plastic side of the box. · Connect the RJ45 · Turn on the module. · Open configuration software: SERIALTOETHERNETCONNECTOR(SEC)(*) · Configure the Virtual/RemoteCOM for yours application. · End. · (*) For more information about a configuration software consult the seneca’s configuration MI002251-I-E ENGLISH 6/8...

  • Page 15: Application Examples

    8.0 APPLICATION EXAMPLES 8.1 PC to Z-GW-MB Ethernet Network Client #1: IP xxx.xxx.xxx.30 Z-GW-MB Ethernet to RS485/RS232 ETHERNET Modbus RTU SERVER Slave RS485 Modbus RTU MASTER Modbus Network 8.2 Ethernet network to modbus RTU network Ethernet Network Fino a 10 PC...

  • Page 16: Description

    Z-GW-MB, in particular: Application Example 1: PC to Z-GW-MB, A PC connected to the ethernet network reads a predefined setted register of slave Modbus RTU via RS485 Application Example 2: Several PC (max 10) connected to the same ethernet network can...
