AUTODIAGGER 100 Operating Manual

Инструкция по эксплуатации AUTODIAGGER
Основные экраны
COM
COM
RLO
12.5 V
SIG
12.8 V
P-D
15%
L-RVC
Экран выбора экран
интерфейса тестирования
указанный интерфейс, выбранный интерфейс
выбор стрелками,
заданное напряжение
подтверждение
напряжение в системе
кнопкой OK
значение нагрузки
Работа с устройством
LIN, BSS - для тестирования регуляторов данного
типа необходимо подсоединить зеленый провод к
управляющему входу, а затем выбрать интерфейс
COM.
RLO, SIG, P-D, L-RVC - для тестирования аналоговых
регуляторов необходимо подсоединить зеленый
провод к управляющему входу, а синий ― к выходу,
оповещающему о текущей нагрузке альтернатора
(DFM, FR). Затем выбираем интересующий нас
интерфейс:
RLO - Toyota P-D - Mazda
SIG - FORD L-RVC - GM

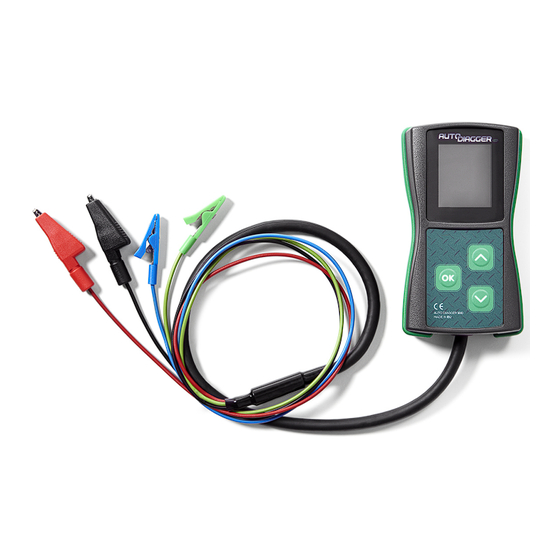

Разъемы и подключения
B+ B- DFM CONTROL
100
(Появляются после
Дополнительные экраны установления
соединения
с регулятором)
T M E
LIN 1 BSS
BOSCH
CLASS 01
12.5 V 12.5 V
12.8 V 12.8 V
15% 15%
Экран Экран
тестирования LIN тестирования BSS
версия протокола LIN идентификатор
регулятора
изготовитель
класс регулятора
Кнопки
служит для подтверждения выбора интерфейса
тестирования; нажатие на эту кнопку во время
тестирования
в меню выбора интерфейса служит для
изменения указанного интерфейса;
нажатие на эту кнопку во время тестирования
позволяет изменить значения заданного
напряжения;
BSS ID 12
Instrukcja obsługi /
AUTODIAGGER 100
Operating manual / Инструкция по эксплуатации
