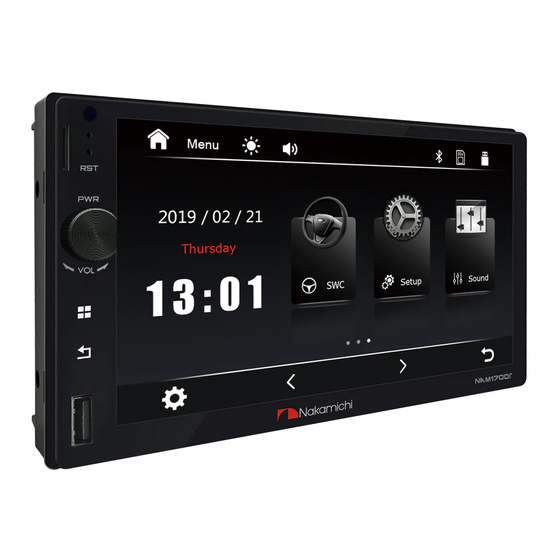

- Page 1 NAM1700r AV Media Receiver User Manual Nakamichicaraudio.com Nakamichi.Global Nakamichi.caraudio...
-
Page 2: Table Of Contents
CONTENTS Introduction of Touch Key Function-----------------------1 EN Introduction to Key Function of Remote Controller ------2 EN Safety instructions ------------------------------------------2 EN Functional application --------------------------------- ---2 EN Main menu ------------------------------------------------- 3 EN Radio --------------------------------------------------------4 EN USB, card -------------------------------- -------------------4 EN Input ---------------------------------------------------------5 EN Mobile Internet ---------------------------------------------5 EN Bluetooth ---------------------------------------------------6 EN Set up -------------------------------------------------------7 EN... -
Page 3: Introduction Of Touch Key Function
INTRODUCTION OF TOUCH KEY FUNCTION Accessory List 1、Power cable -------------------1 PCS 2、Remote controller ------------1 PCS 3、User manual -------------------1 PCS 4、Loading bracket ------------- 1 PCS 5、Loading screw ----------------12 PCS 1、TF CARD：Files can be read from TF Card 2、Knob key: Rotating left and right can reduce and increase the volume;Short press: silence;... -
Page 4: Introduction To Key Function Of Remote Controller
INTRODUCTION TO KEY FUNCTION OF REMOTE CONTROLLER Serial Name Operational and control modes Mute unit or cancel mute. On / off Press to increase volume, long press increases VOL+ volume continuously. Radio - Switch to the previous radio preset. USB/SD/Bluetooth Music - Switch to the previous track Radio - Switch to the next radio preset. - Page 5 FUNCTIONAL APPLICATION Main interface Upon booting, the unit will default to the main menu, as shown below. The functions are as follows: : Click to enter the radio interface : Click to enter the mobile phone connection interface : Click to enter the Bluetooth interface : Click to enter the USB interface : Click to enter the external audio/video interface : Click to enter the TF Card Interface...
-
Page 6: Radio
FUNCTIONAL APPLICATION Radio Touch the radio in the main menu to enter the radio interface. Touch the 【 】 icon to return to the main menu. Touch the【 】 icon to switch FM1/FM2/FM3/ AM1/AM2. Touch the【 】 icon and press it to scan and save the station. Long press this icon to automatically search and save the station with the strongest signal. -
Page 7: Input
FUNCTIONAL APPLICATION Input Mobile Internet Plug in video or audio input into the Plug in video or audio input into the corresponding jack, then press the corresponding jack, then press the AUX icon to enter the Input interface. AUX icon to enter the Input interface. Bluetooth Telephone directory After connecting your mobile phone... - Page 8 FUNCTIONAL APPLICATION Bluetooth connection Call record Touch the icon and enter the Bluetooth This interface allows you to view call connection interface records Bluetooth music Call up Play music from your Bluetooth In this interface, calls can be dialed or connected device from this interface.
-
Page 9: Set Up
FUNCTIONAL APPLICATION Steering wheel Radio:Touch the radio icon to enter Update SWC settings in this interface. the radio area settings Display settings Adjust screen settings and touch calibration in this interface.. Click Start Settings;. Click on the function icon corresponding to this interface, and the icon will flicker. -
Page 10: Wire Link
WIRE LINK Reverse camera input Reverse wire Color Function ACC / Ignition wire Black Ground wire ANT wire Blue Orange Light on signal / backlight adjustment Yellow Power supply Rear left Speaker (+) Green Rear left Speaker (-) Green/Black Green Front Left Speaker (+) 後左喇叭(－) Green/Black... - Page 11 TECHNICAL PARAMETERS Routine USB interface options Voltage：14.4V（10.5-16V) Pre USB： Read (rechargeable 5V/1A) size（WxHxD): 178x100x60MM Video options Working temperature： -10℃-+70 ℃ Storage temperature： -20℃-+80 ℃ External Video Input System： Net weight：0.5Kg NTSC/PAL/SECAM External Video Input：1VP-P/75Ω TFT Display Options Audio options Display size：7 ”...
-
Page 12: Common Troubleshooting Guidelines
COMMON TROUBLESHOOTING GUIDELINES Fault Reason Solution Power supply fuse Replacement of the same type burned out of fuse Unable to boot Other factors cause Reboot by pressing the reset hole microprocessors to on thepanel with the pointed work abnormally object point When the ignition Replacement of switch is turned off,... - Page 13 PRECAUTIONS ON POWER SUPPLY AND SPEAKER CONNECTIONS: Do not connect the speaker leads of the power cord to the car battery; otherwise,the unit will be seriously damaged. BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in your car. 11 EN...
- Page 14 NAM1700r AV媒體接收器 用戶手冊 Nakamichicaraudio.com Nakamichi.Global Nakamichi.caraudio...
- Page 15 目錄 1 CN 觸摸按鍵功能介紹- ----------------------------------------- 2 CN 遙控器按鍵功能介紹 --------------------------------------- 2 CN 安全說明 --------------------------------------------------- 2 CN 功能應用 --------------------------------------------------- 3 CN 主菜單 ----------------------------------------------------- 4 CN 收音機 ----------------------------------------------------- 4 CN U盤、卡 --------------------------------------------------- 5 CN 輸入 ------------------------------------------------------- 5 CN 手機互聯 -------------------------------------------------- 6 CN 藍牙 ------------------------------------------------------- 7 CN 設置...
-
Page 16: 觸摸按鍵功能介紹
觸摸按鍵功能介紹 附件清單 1、電源線--------------------1套 2、遙控器--------------------1個 3、用戶手冊------------------1本 4、裝車支架------------------1套 5、裝車螺絲-----------------12顆 1、TF CARD：可以從TF Card讀取文件 2、旋鈕鍵：左右旋轉可減小和加大音量； 短按：靜音；長按：關機 3、主菜單鍵：按下進入主菜單 4、返回鍵：按下返回前一頁面 5、USB:可以從USB讀取文件 1 CN... -
Page 17: 遙控器按鍵功能介紹
遙控器按鍵功能介紹 序号 名称 操作和控制模式 打開靜音或取消靜音 開/關 VOL+ 短按逐步增加音量，長按可持續增加音量 收音機—切換到上一個預設 USB/SD/藍牙音樂—切換到上一個 收音機—切換到下一個預設 USB/SD/藍牙音樂—切換到下一個 短按可逐步減小音量 VOL- 長按可持續減小音量 按下後進行模式切換 按下後選擇左聲道，右聲道和立體聲 AUDIO 功能應用 安全說明 1、使用本機前請閱讀說明書，不遵守說明書所造成的損壞將不享受保修。 2、為了安全駕駛並避免違反交通規則，請勿在駕駛時觀看程序並操作本機。 3、為避免短路，請勿將設備暴露在雨中。 4、為避免短路，請勿將設備或任何遺留的金屬物品放入。 5、請勿自行打開機器進行維修，請到專業維修站進行維修。 6、發動機關閉時，請勿長時間使用汽車音響，否則電池可能會耗盡。 7、請勿在設備的通風口和其他開口處插入任何物品。 8、小心擦拭屏幕！不用使用尖銳的物體推，擦，劃屏幕。 2 CN... - Page 18 功能應用 主菜单 第一次開機默認進入主菜單，如下圖所示 功能如下： : 點擊進入收音機界面 : 點擊進入收音機界面 ：點擊進入手機連接界面 ：點擊進入手機連接界面 ：點擊進入藍牙界面 ：點擊進入藍牙界面 ：點擊進入USB讀取界面 ：點擊進入 ：點擊進入外部音頻/視頻界面 ：點擊進入外部音頻/視頻界面 ：點擊進入卡讀取界面 ：點擊進入卡讀取界面 ：方向盤學習界面 ：方向盤學習界面 ：點擊進入設置界面 ：點擊進入設置界面 ：點擊進入音效設置界面 ：點擊進入音效設置界面 3 CN...
-
Page 19: 主菜單
功能應用 收音机 觸摸主菜單中的“收音機”進入收音機界面。 觸摸【 觸摸【 】圖標，可返回主菜單。 】圖標，可返回主菜單。 觸摸【 觸摸【 】圖標，可切換FM1/FM2/FM3/ 】圖標，可切換FM1/FM2/FM3/ AM1/AM2. 触摸【 触摸【 】圖標，短按即可掃描並保留站， 】圖標，短按即可掃描並保留站， 長按可以自動搜索，並在菜單中保存最強信 號站。 觸摸【 觸摸【 】可以打開/關閉ST功能。 】可以打開/關閉ST功能。 觸摸【 觸摸【 】可以打開/關閉LOC功能。 】可以打開/關閉LOC功能。 觸摸【 觸摸【 】可以打開鍵盤輸入頻點。 】可以打開鍵盤輸入頻點。 觸摸【 觸摸【 】進入音效設置。 】進入音效設置。 U盘/卡 當插入USB或卡時，本機可以播放 視頻/音頻/圖片文件，默認切入下面界面: 上一曲 播放/ 下一曲 根目錄 菜單 下一頁 暫停... -
Page 20: 手機互聯
功能應用 輸入 手機互聯 將視頻輸入接口插入視頻輸入插 觸摸主菜單中的“手機互聯”進 口 ，音頻輸入接口插入音頻輸入 入手機連接界面，可將手機畫面 插口，在主菜單觸摸“AUX”圖 投射到本機。 標進入輸入界面。 藍牙 電話簿 本系統支持手機藍牙連接，連 接藍牙後，可實現撥號/接聽/ 電話薄/音樂播放等 功能。觸 摸藍牙圖標進入BT界面。 5 CN... - Page 21 功能應用 藍牙連接界面 通話記錄 觸摸圖標後進入藍牙連接界面 在此界面可查看通話記錄 藍牙音樂 撥打電話 點擊可播放手機音樂 在此界面可通過本機撥號或接聽來電 6 CN...
- Page 22 功能應用 收音機：觸摸【收音機】圖標進 方向盤 入收音區域設置 主界面觸摸“方向盤“圖標進 顯示設置 設置界面 屏幕調整：觸摸圖標進入屏幕調 整界界面，可調整顯示效果 点击 开始设置 点击SWC Setting界面对应的 功能图标，图标会闪烁。此时长按 觸摸調整：觸摸圖標進入觸摸調 SWC面板上面的按键，当 整界面可重新校准觸摸坐標背景 对应的功能图标停止闪烁，松开手 設置：進入後，可更換其他背景 指。表示设置成功； 聲音設置 点击 保存设置就可以使用SWC 面板上面的对应功能按钮。 設置 主界面觸摸“設置“圖標進入 EQ設置：觸摸圖標進入EQ設置， 可切換EQ模式：用戶/搖滾/古典/ 流行等開機音量：觸摸進入後可 選擇默認開機音量等級。 倒車音量：觸摸進入後可選擇倒 系統語言：觸摸【語言】圖標進 車畫面音量等級 入語言設置界面，選擇所需語言。 7 CN...
-
Page 23: 線材鏈接
線材鏈接 顏色 功能 紅色 點火線 黑色 接地線 藍色 ANT自動天線 橙色 燈控 黃色 電源 綠色 後左喇叭(＋) 綠色/黑色 後左喇叭(－) 前左喇叭(＋) 綠色 後左喇叭(－) 前左喇叭(－) 綠色/黑色 灰色 前右喇叭(＋) 前左喇叭(－) 灰色/黑色 前右喇叭(－) 紫色 後右喇叭(＋) 灰色/黑色 紫色/黑色 後右喇叭(－) 粉色 C3：刹車 後右喇叭(－) 粉色 C3：刹車 棕色 C4：倒車控制 棕色 C4：倒車控制... - Page 24 技術參數 常規 USB界面選項 電壓：14.4（10.5-16V) 前置USB：讀取（可充電5V/1A) 尺寸（WxHxD): 視頻選項 178x100x60MM 外部視頻輸入系統： 工作溫度：-10℃-+70 ℃ NTSC/PAL/SECAM 儲存溫度：-20℃-+80 ℃ 淨重： 0.5Kg 外部視頻輸入：1VP-P/75Ω 音頻選項 TFT顯示器選項 最大功率：4x50W 顯示器尺寸：7寸 前置輸出(V):4V/10KΩ 顯示分辨率：800x480 RGB 前置輸出阻抗：≤600Ω 對比度：500 揚聲器阻抗：4-8Ω 收音機選項 藍牙選項 FM調頻範圍：87.5-108.0MHZ 通信系統：BT4.0版 +EDR AM調頻範圍：522-1620KHZ 輸出:藍牙標准功率2級 支持視頻格式 最大通信範圍 ：大概5米 H264/WMV/DIVX/MKV/FLV 頻段：2.4G 支持音頻格式 MP3/WMA/FLAC 9 CN...
-
Page 25: 常見故障排除指南
常見故障排除指南 故障 原因 解决方法 電源供電保險絲 更換同型號保險絲 燒壞 不能開機 其他因素造成微 用尖端物點按面板上的複位孔， 處理器工作異常 重新開機 點火開關關閉 更換蓄電池或保 後，設置的信 重新設置信息並保持 險絲 息全部丟失 將車移動到另外一個位置重新 電臺信號弱 搜索 收音收臺效 果差 收音天線未連接 連接好天線重新搜臺 好導致信號弱 其他因素造成微 用尖端物體點按面板上的複位 無圖像 處理器工作異常 孔，重新開機 聲音小 加大到所需的音量 無聲音輸出 輸出線未正確連 檢查輸出線連接 接 10 CN... - Page 26 電源和揚聲器接線注意事項 切勿把揚聲器導線接頭接至電池，否則本機將會嚴重損壞。 在把揚聲器導線接頭接至揚聲器之前，檢查您汽車上的揚 聲器線路。 11 CN...
- Page 28 FIND US ON www.nakamichicaraudio.com Nakamichi.Global Nakamichi.caraudio...
