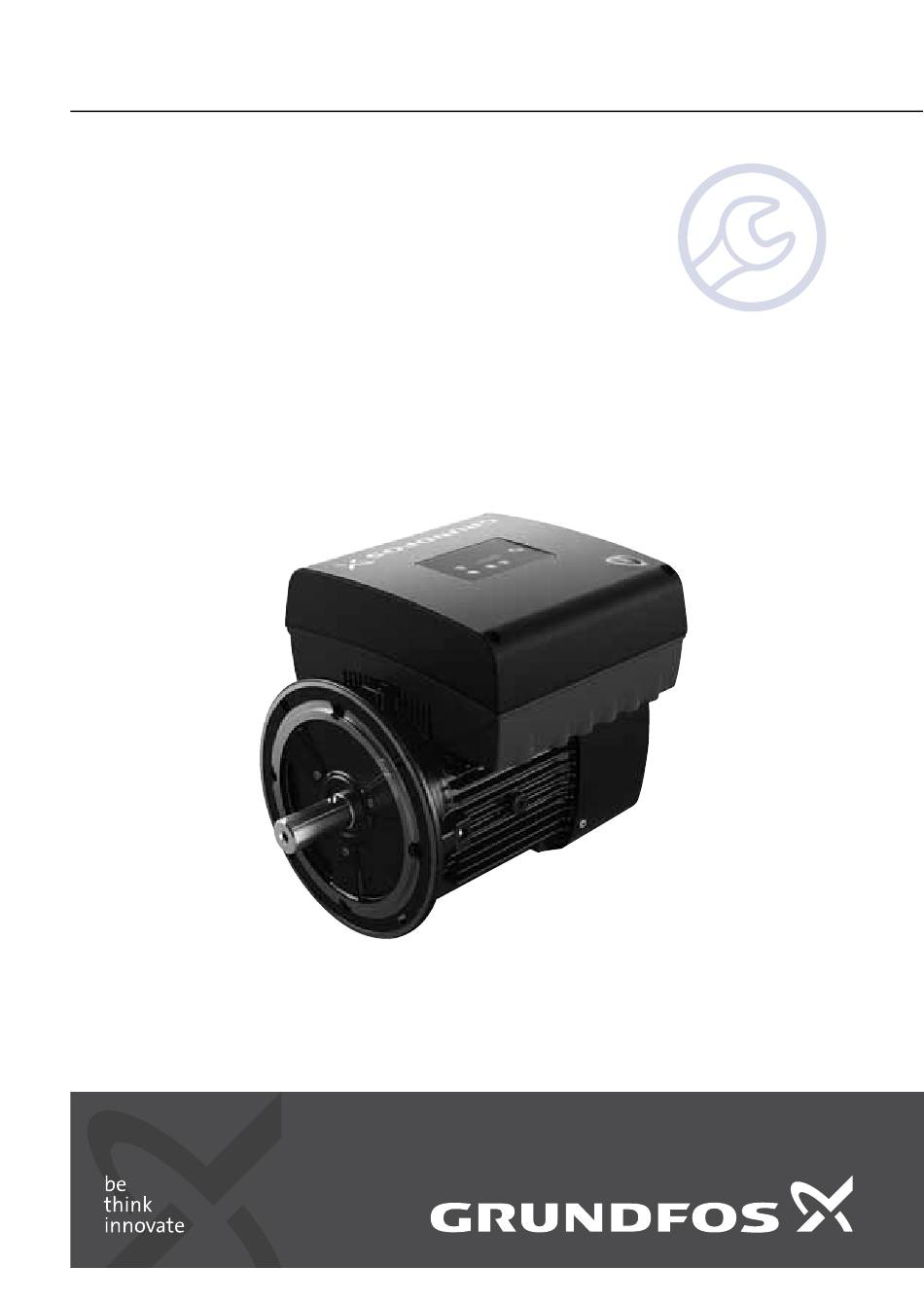

- Page 1 GRUNDFOS INSTRUCTIONS MGE 112, 132, 160 Motor disassembling Terminal box, fan, flange, seal rings, bearings Service kit instructions...
-
Page 3: Safety Instructions
English (GB) Service kit instructions 1. Safety instructions English (GB) Prior to service work, read this document. Installation and service work must comply with local regulations and accepted codes of good practice. Observe the safety instructions in the installation and operating instructions for the product. - Page 4 Deutsch (DE) Lesen Sie vor Servicearbeiten das vorliegende Dokument sorgfältig durch. Die Installation und Servicearbeiten müssen nach den örtlich geltenden Vorschriften und den Regeln der Technik erfolgen. Die in der Betriebsanleitung für dieses Produkt aufgeführten Sicherheitsvorschriften sind ebenfalls zu beachten. GEFAHR Stromschlag •...
- Page 5 Español (ES) Lea este documento antes de llevar a cabo cualquier tarea técnica. Las tareas de instalación y revisión deben satisfacer los requisitos establecidos por los reglamentos locales en vigor y los códigos aceptados de prácticas recomendadas. Respete las instrucciones de seguridad de la instalación y las instrucciones de funcionamiento del producto.
- Page 6 Italiano (IT) Leggere questo documento prima della manutenzione. L'installazione e la manutenzione devono essere conformi alle normative locali vigenti e ai codici di buona pratica. Rispettare le istruzioni di sicurezza contenute nelle istruzioni di installazione e funzionamento del prodotto. PERICOLO Scossa elettrica •...
- Page 7 Português (PT) Antes da realização de trabalhos de manutenção, leia este documento. A instalação e os trabalhos de manutenção devem cumprir as regulamentações locais e os códigos aceites de boas práticas. Cumpra as instruções de segurança indicadas nas instruções de instalação e funcionamento do produto.
- Page 8 Suomi (FI) Lue tämä asiakirja ennen huoltotöitä. Asennuksessa ja huoltotöissä on noudatettava paikallisia määräyksiä ja vakiintuneita käytäntöjä. Noudata tuotteen asennus- ja käyttöohjeissa olevia turvallisuusohjeita. VAARA Sähköisku • Kuolema tai vakava loukkaantuminen. • Varmista ennen tuotteelle suoritettavia töitä, että sähkövirta on katkaistu eikä...
- Page 9 English (GB) Service kit instructions CONTENTS Page 2. Special service tools 3. Dismantling 4. Assembly 2. Special service tools 99110656...
- Page 10 3. Dismantling DK: Demontering NL: Demontage DE: Demontage PT: Desmontagem GR: Αποσυναρμολόγηση RU: Демонтаж ES: Desmontaje FI: Purkaminen FR: Démontage SE: Demontering IT: Smontaggio TX30 Fig. 1...
- Page 11 Fig. 2 TX25 Fig. 3...
- Page 12 Fig. 4 Fig. 5...
- Page 13 TX25 Fig. 6 Fig. 7 Gamma ring is optional.
- Page 14 Fig. 8 Fig. 9...
- Page 15 Fig. 10 Fig. 11...
- Page 16 Fig. 12 Fig. 13...
- Page 17 Fig. 14 Fig. 15...
- Page 18 Fig. 16 Fig. 17...
- Page 19 Fig. 18...
- Page 20 4. Assembly DK: Montering NL: Montage DE: Montage PT: Montagem GR: Συναρμολόγηση RU: Подключение ES: Montaje FI: Kokoaminen FR: Montage SE: Montering IT: Montaggio 90 - 110 °C Fig. 1 Remember to fit the bearing plate before the bearing...
- Page 21 Fig. 2 Fig. 3...
- Page 22 90 - 110 °C Fig. 4 Fig. 5...
- Page 23 TX30 Size Torque [Nm] Fig. 6 Fig. 7...
- Page 24 Fig. 8 Fig. 9...
- Page 25 Fig. 10 Fig. 11...
- Page 26 Fig. 12 Fig. 13...
- Page 27 Fig. 14 Fig. 15...
- Page 28 Fig. 16 Fig. 17 Ensure the knocking is transferred into the shaft and not the bearings...
- Page 29 Fig. 18 TX25 Size Torque [Nm] 3.5 - 4 Fig. 19...
- Page 30 Fig. 20 TX30 Size Torque [Nm] Fig. 21...
- Page 34 Phone: +54-3327 414 444 Phone: +86-021-612 252 22 Phone: +0030-210-66 83 Telefax: +54-3327 411 111 Telefax: +86-021-612 253 33 Telefax: +0030-210-66 46 Australia COLOMBIA GRUNDFOS Pumps Pty. Ltd. GRUNDFOS Colombia Hong Kong Phone: +61-8-8461-4611 S.A.S. Telefax: +61-8-8340 0155 Phone: +57(1)-2913444 GRUNDFOS Pumps (Hong Telefax: +57(1)-8764586 Kong) Ltd.
- Page 35 Phone: +386 (0) 1 568 06 Phone: +44-1525-850000 Telefax: +31-88-478 6332 s Telefax: +44-1525-850011 Telefax: +386 (0) 1 568 06 New Zealand U.S.A. GRUNDFOS Pumps NZ Ltd. GRUNDFOS Pumps South Africa Phone: +64-9-415 3240 Corporation Telefax: +64-9-415 3250 GRUNDFOS (PTY) LTD...
- Page 36 99031547 0517 ECM: 1207924 www.grundfos.com www.grundfos.com...
