POLSKI – Instrukcja montażu i obsługi ekranu rozwijanego
UWAGA: Do instalacji ekranu należy zastosować wkręty i kołki rozporowe odpowiednie dla ciężaru i rodzaju ściany lub sufitu, na jakich zamierzamy zamontować elementy mocujące.
Przed rozpoczęciem montażu wybrać rodzaj kołków lub mocowania zgodnie z następującym schematem:
Ekran o szerokości do cm
Całkowity ciężar jaki należy przewidzieć

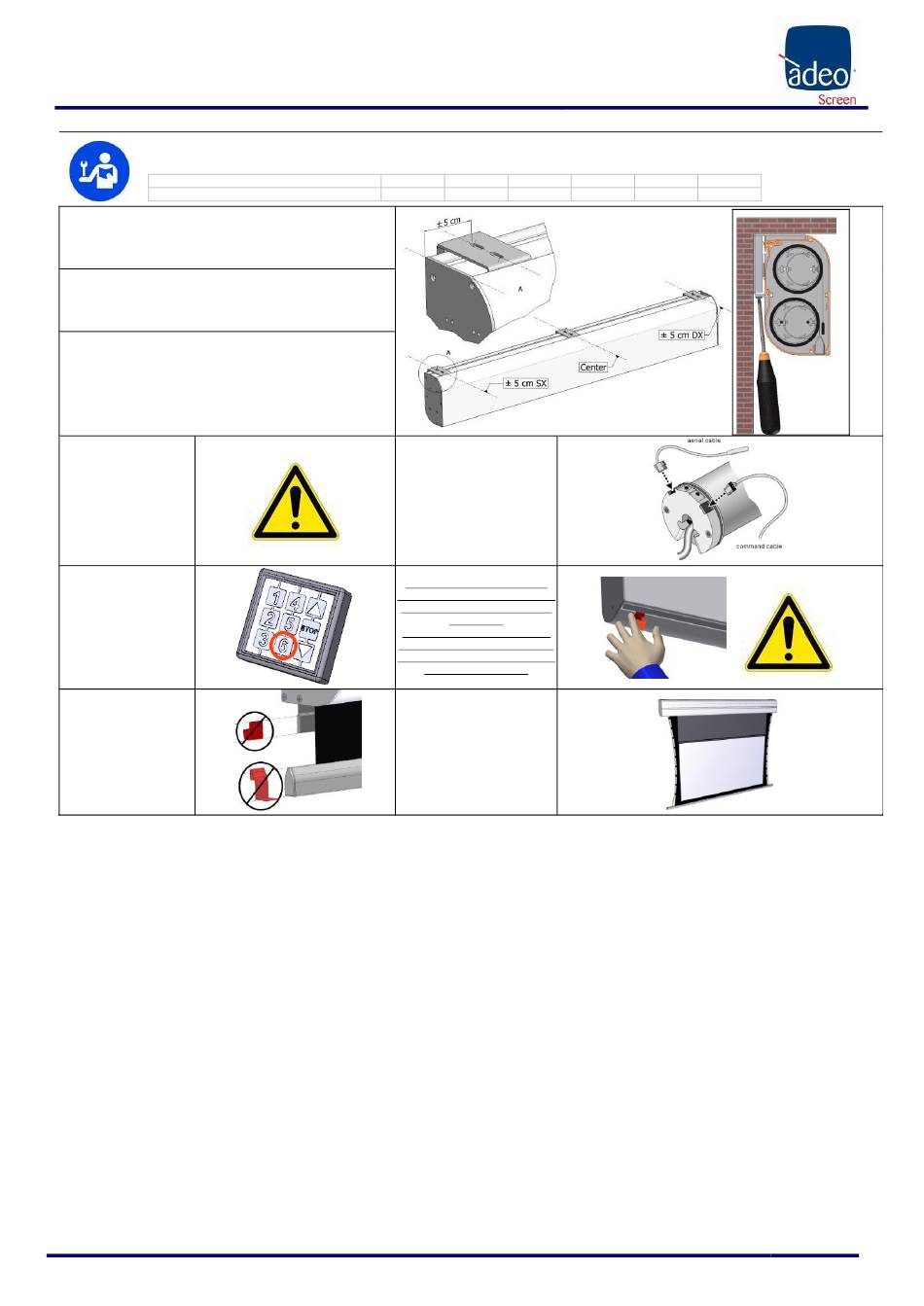

1. Przymocować uchwyty ścienne lub sufitowe uwzględniając dystans podany na
ilustracji (trzeci uchwyt jest obecny tylko w wersji szerszej od 3 m).
2. Oprzeć ekran na uchwytach tak, aby zaklinował się w specjalnych rowkach.
3. Przykręcić dolną śrubkę uchwytu do momentu, w którym uchwyt zaciśnie
całkowicie kasetę (nie trzeba dociskać z siłą).
4.Przestrzegać ''ściśle''
procedury otwarcia ekranu
przed pierwszym użyciem
opisanej poniżej
7° operacja:
Przycisnąć przycisk numer 6
na pilocie aby otworzyć
wszystkie powierzchnie
projekcyjne o około 10cm
8° czynność: usunąć
wszystkie akcesoria
zabezpieczające
powierzchnię.
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: MULTIFORMAT Installation Manual rev2 | 22.08.2018
Please verify that you are working with the latest revision of this document before specifying your screen.

07 INSTRUKCJA INSTALACJI

225 250 275
Kg 34 Kg 40 Kg 47
5° operacja:
Podłączyć zasilanie elektryczne M1
oraz M2
UWAGA! Należy zweryfikować czy po
wciśnięciu przycisku numer 6 na pilocie
powierzchnie projekcyjne wysunęły się
na ok. 10 cm.
Jeśli nie, proszę nie naciskać żadnych
innch przycisków na pilocie lecz ręcznie
proszę pomóc wysunąć się obciążnikowi
z obudowy (patrz rysunek).
Teraz ekran jest
gotowy do
użytkowania.
300 325 350
Kg 55 Kg 58 Kg 60
